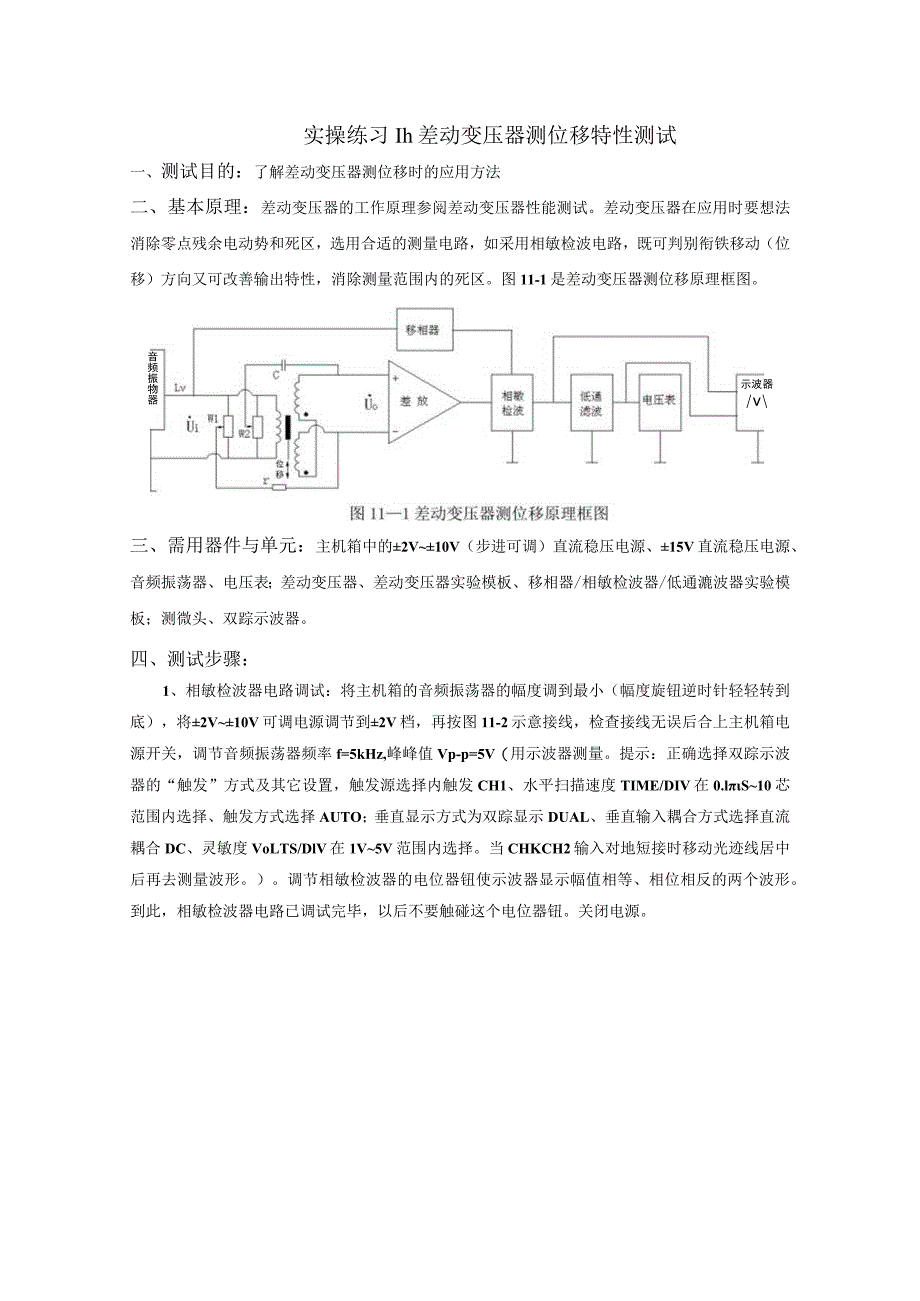

1、实操练习Ih差动变压器测位移特性测试一、测试目的：了解差动变压器测位移时的应用方法二、基本原理：差动变压器的工作原理参阅差动变压器性能测试。差动变压器在应用时要想法消除零点残余电动势和死区，选用合适的测量电路，如采用相敏检波电路，既可判别衔铁移动（位移）方向又可改善输出特性，消除测量范围内的死区。图11-1是差动变压器测位移原理框图。示波器 v音频振物器三、需用器件与单元：主机箱中的2V10V（步进可调）直流稳压电源、15V直流稳压电源、音频振荡器、电压表；差动变压器、差动变压器实验模板、移相器/相敏检波器/低通漉波器实验模板；测微头、双踪示波器。四、测试步骤：1、相敏检波器电路调试：将主机箱
2、的音频振荡器的幅度调到最小（幅度旋钮逆时针轻轻转到底），将2V10V可调电源调节到2V档，再按图11-2示意接线，检查接线无误后合上主机箱电源开关，调节音频振荡器频率f=5kHz,峰峰值Vp-p=5V（用示波器测量。提示：正确选择双踪示波器的“触发”方式及其它设置，触发源选择内触发CH1、水平扫描速度TIME/DIV在0.lS10芯范围内选择、触发方式选择AUTO；垂直显示方式为双踪显示DUAL、垂直输入耦合方式选择直流耦合DC、灵敏度VoLTS/DlV在1V5V范围内选择。当CHKCH2输入对地短接时移动光迹线居中后再去测量波形。）。调节相敏检波器的电位器钮使示波器显示幅值相等、相位相反的两

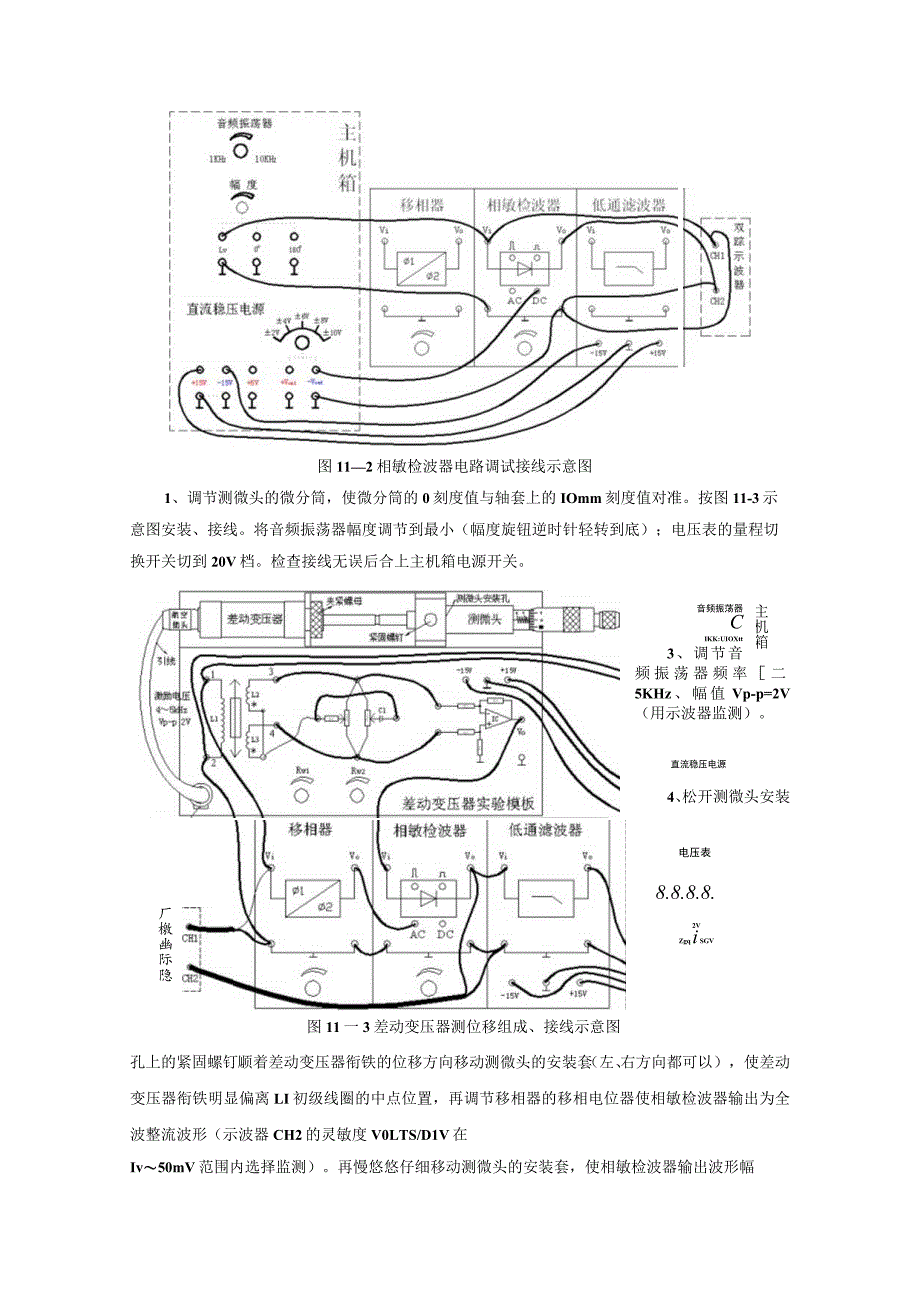

3、个波形。到此，相敏检波器电路已调试完毕，以后不要触碰这个电位器钮。关闭电源。图112相敏检波器电路调试接线示意图1、调节测微头的微分筒，使微分筒的0刻度值与轴套上的IOmm刻度值对准。按图11-3示意图安装、接线。将音频振荡器幅度调节到最小（幅度旋钮逆时针轻转到底）；电压表的量程切换开关切到20V档。检查接线无误后合上主机箱电源开关。音频振荡器C主机箱直流稳压电源厂檄幽际隐谶图11一3差动变压器测位移组成、接线示意图电压表8.8.8.8.2VZgq i SGVIKK:UIOXtt3、调节音频振荡器频率二5KHz、幅值Vp-p=2V（用示波器监测）。4、松开测微头安装孔上的紧固螺钉。顺着差动变压

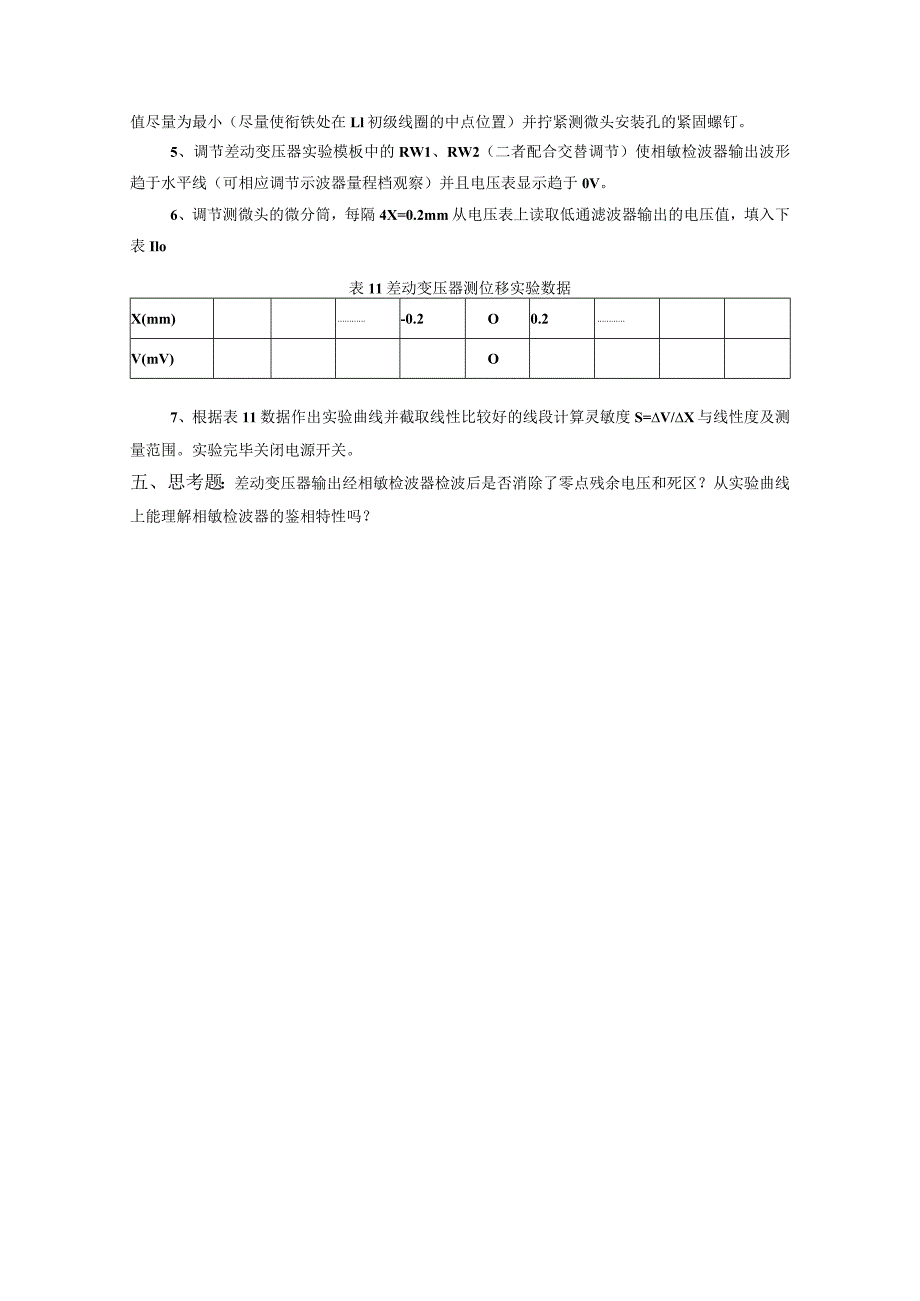

4、器衔铁的位移方向移动测微头的安装套（左、右方向都可以），使差动变压器衔铁明显偏离LI初级线圈的中点位置，再调节移相器的移相电位器使相敏检波器输出为全波整流波形（示波器CH2的灵敏度V0LTS/D1V在Iv50mV范围内选择监测）。再慢悠悠仔细移动测微头的安装套，使相敏检波器输出波形幅值尽量为最小（尽量使衔铁处在Ll初级线圈的中点位置）并拧紧测微头安装孔的紧固螺钉。5、调节差动变压器实验模板中的RW1、RW2（二者配合交替调节）使相敏检波器输出波形趋于水平线（可相应调节示波器量程档观察）并且电压表显示趋于0V。6、调节测微头的微分筒，每隔4X=0.2mm从电压表上读取低通滤波器输出的电压值，填入下表Ilo表11差动变压器测位移实验数据X(mm)-0.2O0.2V(mV)O7、根据表11数据作出实验曲线并截取线性比较好的线段计算灵敏度S=V/X与线性度及测量范围。实验完毕关闭电源开关。五、思考题：差动变压器输出经相敏检波器检波后是否消除了零点残余电压和死区？从实验曲线上能理解相敏检波器的鉴相特性吗？
