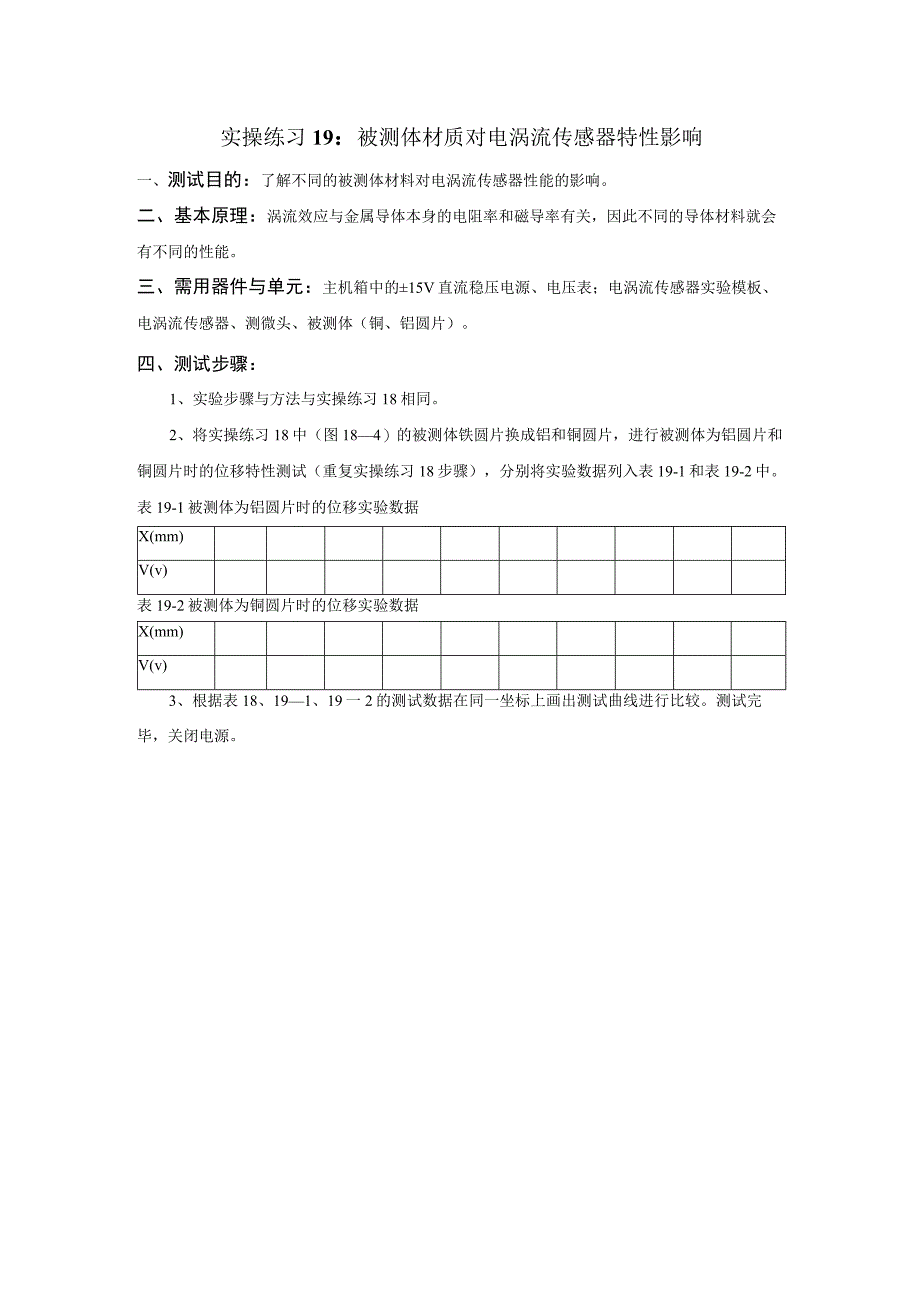

实操练习19：被测体材质对电涡流传感器特性影响一、测试目的：了解不同的被测体材料对电涡流传感器性能的影响。二、基本原理：涡流效应与金属导体本身的电阻率和磁导率有关，因此不同的导体材料就会有不同的性能。三、需用器件与单元：主机箱中的15V直流稳压电源、电压表；电涡流传感器实验模板、电涡流传感器、测微头、被测体（铜、铝圆片）。四、测试步骤：1、实验步骤与方法与实操练习18相同。2、将实操练习18中（图184）的被测体铁圆片换成铝和铜圆片，进行被测体为铝圆片和铜圆片时的位移特性测试（重复实操练习18步骤），分别将实验数据列入表19-1和表19-2中。表19-1被测体为铝圆片时的位移实验数据X(mm)V(v)表19-2被测体为铜圆片时的位移实验数据X(mm)V(v)3、根据表18、191、19一2的测试数据在同一坐标上画出测试曲线进行比较。测试完毕，关闭电源。
