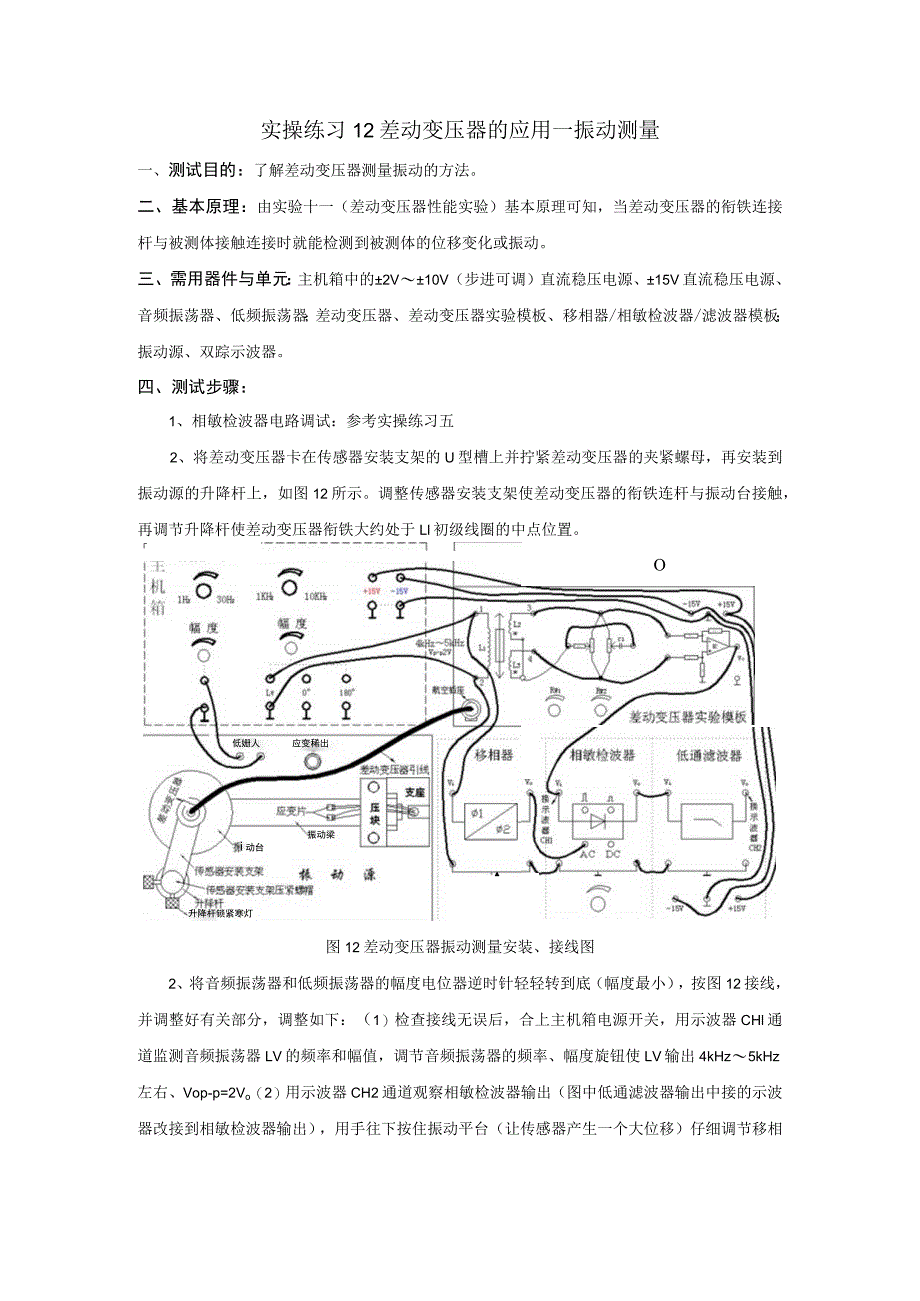

1、实操练习12差动变压器的应用一振动测量一、测试目的：了解差动变压器测量振动的方法。二、基本原理：由实验十一（差动变压器性能实验）基本原理可知，当差动变压器的衔铁连接杆与被测体接触连接时就能检测到被测体的位移变化或振动。三、需用器件与单元：主机箱中的2V10V（步进可调）直流稳压电源、15V直流稳压电源、音频振荡器、低频振荡器；差动变压器、差动变压器实验模板、移相器/相敏检波器/滤波器模板；振动源、双踪示波器。四、测试步骤：1、相敏检波器电路调试：参考实操练习五2、将差动变压器卡在传感器安装支架的U型槽上并拧紧差动变压器的夹紧螺母，再安装到振动源的升降杆上，如图12所示。调整传感器安装支架使差动
2、变压器的衔铁连杆与振动台接触，再调节升降杆使差动变压器衔铁大约处于Ll初级线圈的中点位置。振动梁i动台升降杆锁紧寒灯低姗人应变稀出O图12差动变压器振动测量安装、接线图2、将音频振荡器和低频振荡器的幅度电位器逆时针轻轻转到底（幅度最小），按图12接线，并调整好有关部分，调整如下：（1）检查接线无误后，合上主机箱电源开关，用示波器CHl通道监测音频振荡器LV的频率和幅值，调节音频振荡器的频率、幅度旋钮使LV输出4kHz5kHz左右、Vop-p=2Vo（2）用示波器CH2通道观察相敏检波器输出（图中低通滤波器输出中接的示波器改接到相敏检波器输出），用手往下按住振动平台（让传感器产生一个大位移）仔细

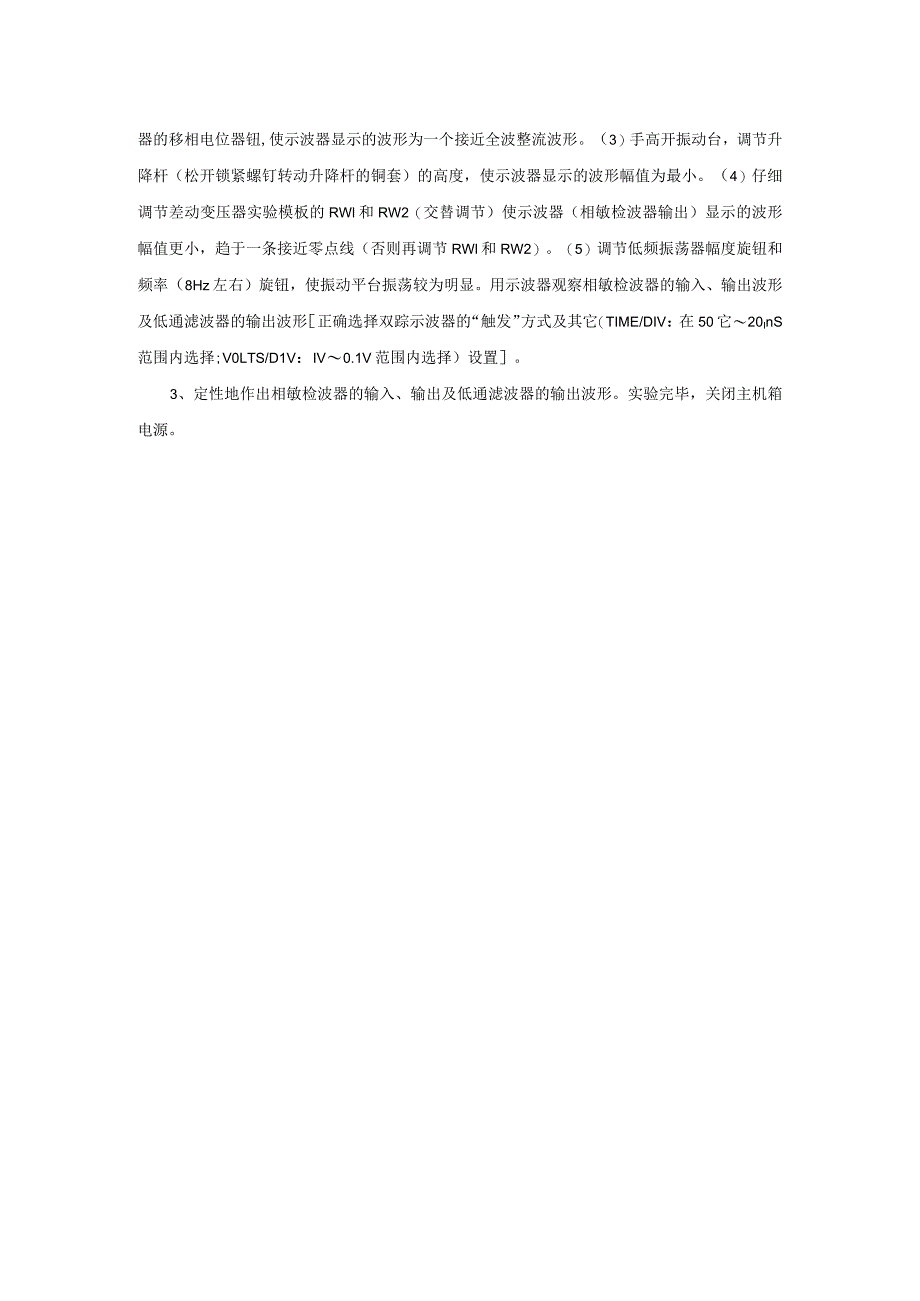

3、调节移相器的移相电位器钮,使示波器显示的波形为一个接近全波整流波形。（3）手高开振动台，调节升降杆（松开锁紧螺钉转动升降杆的铜套）的高度，使示波器显示的波形幅值为最小。（4）仔细调节差动变压器实验模板的RWl和RW2（交替调节）使示波器（相敏检波器输出）显示的波形幅值更小，趋于一条接近零点线（否则再调节RWl和RW2）。（5）调节低频振荡器幅度旋钮和频率（8Hz左右）旋钮，使振动平台振荡较为明显。用示波器观察相敏检波器的输入、输出波形及低通滤波器的输出波形正确选择双踪示波器的“触发”方式及其它（TIME/DIV：在50它20InS范围内选择;V0LTS/D1V：IV0.1V范围内选择）设置。3、定性地作出相敏检波器的输入、输出及低通滤波器的输出波形。实验完毕，关闭主机箱电源。
