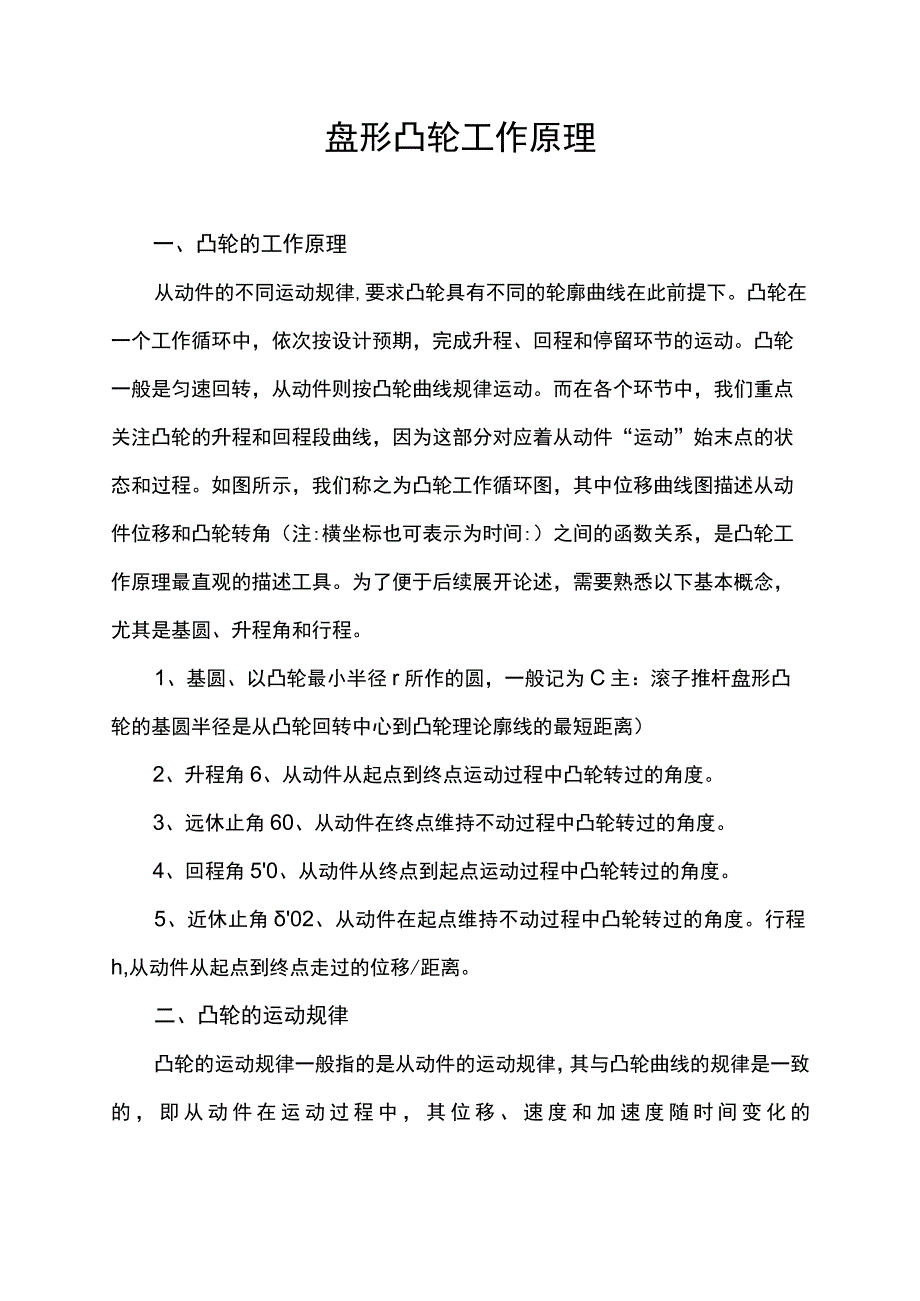

盘形凸轮工作原理.docx_第1页
第1页 / 共2页

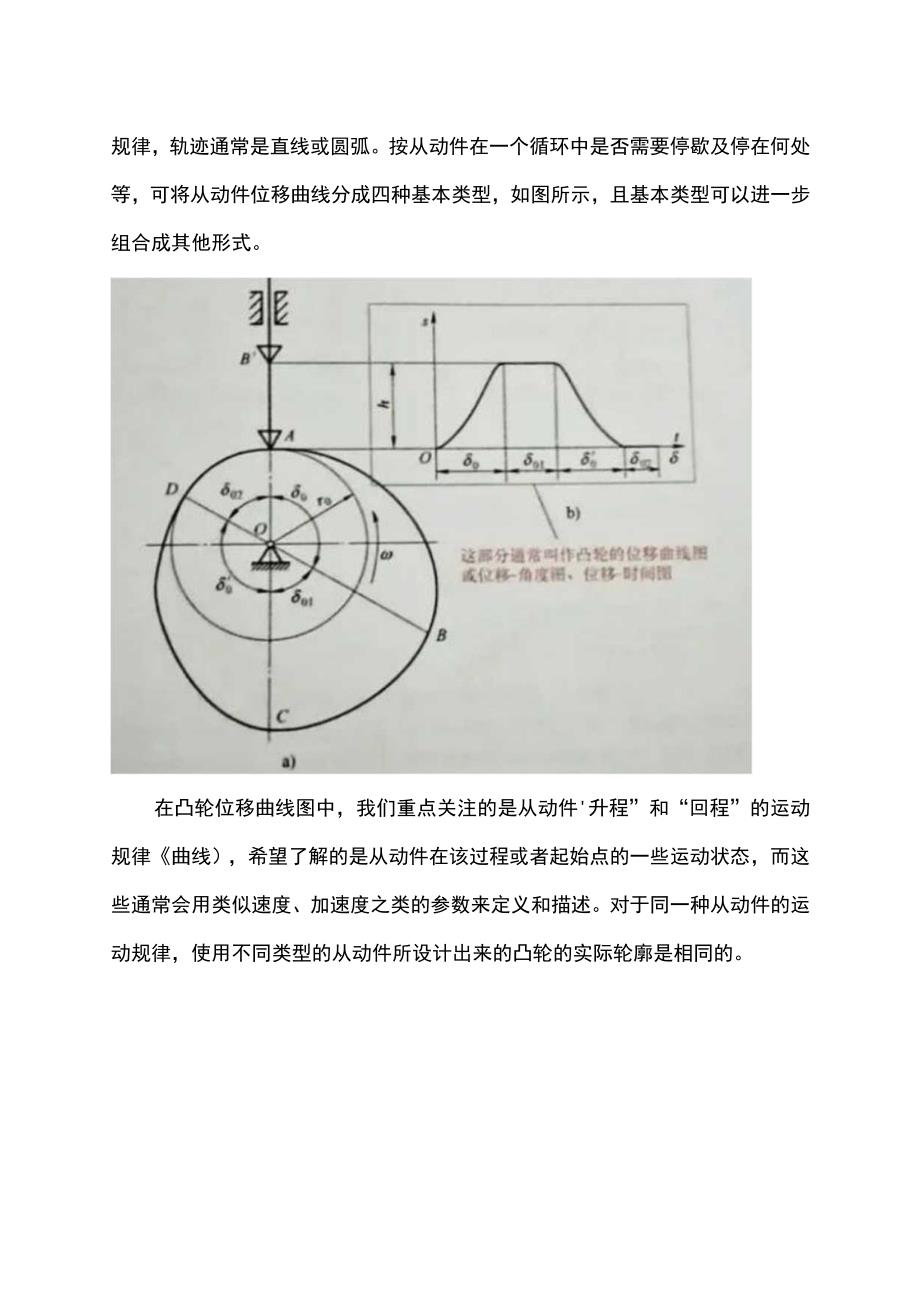

盘形凸轮工作原理.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《盘形凸轮工作原理.docx》由会员分享,可在线阅读,更多相关《盘形凸轮工作原理.docx(2页珍藏版)》请在第壹文秘上搜索。

1、盘形凸轮工作原理一、凸轮的工作原理从动件的不同运动规律,要求凸轮具有不同的轮廓曲线在此前提下。凸轮在一个工作循环中,依次按设计预期,完成升程、回程和停留环节的运动。凸轮一般是匀速回转,从动件则按凸轮曲线规律运动。而在各个环节中,我们重点关注凸轮的升程和回程段曲线,因为这部分对应着从动件“运动”始末点的状态和过程。如图所示,我们称之为凸轮工作循环图,其中位移曲线图描述从动件位移和凸轮转角(注:横坐标也可表示为时间:)之间的函数关系,是凸轮工作原理最直观的描述工具。为了便于后续展开论述,需要熟悉以下基本概念,尤其是基圆、升程角和行程。1、基圆、以凸轮最小半径r所作的圆,一般记为C主:滚子推杆盘形凸

2、轮的基圆半径是从凸轮回转中心到凸轮理论廓线的最短距离)2、升程角6、从动件从起点到终点运动过程中凸轮转过的角度。3、远休止角60、从动件在终点维持不动过程中凸轮转过的角度。4、回程角50、从动件从终点到起点运动过程中凸轮转过的角度。5、近休止角02、从动件在起点维持不动过程中凸轮转过的角度。行程h,从动件从起点到终点走过的位移/距离。二、凸轮的运动规律凸轮的运动规律一般指的是从动件的运动规律,其与凸轮曲线的规律是一致的,即从动件在运动过程中,其位移、速度和加速度随时间变化的规律,轨迹通常是直线或圆弧。按从动件在一个循环中是否需要停歇及停在何处等,可将从动件位移曲线分成四种基本类型,如图所示,且基本类型可以进一步组合成其他形式。在凸轮位移曲线图中,我们重点关注的是从动件升程”和“回程”的运动规律曲线),希望了解的是从动件在该过程或者起始点的一些运动状态,而这些通常会用类似速度、加速度之类的参数来定义和描述。对于同一种从动件的运动规律,使用不同类型的从动件所设计出来的凸轮的实际轮廓是相同的。
