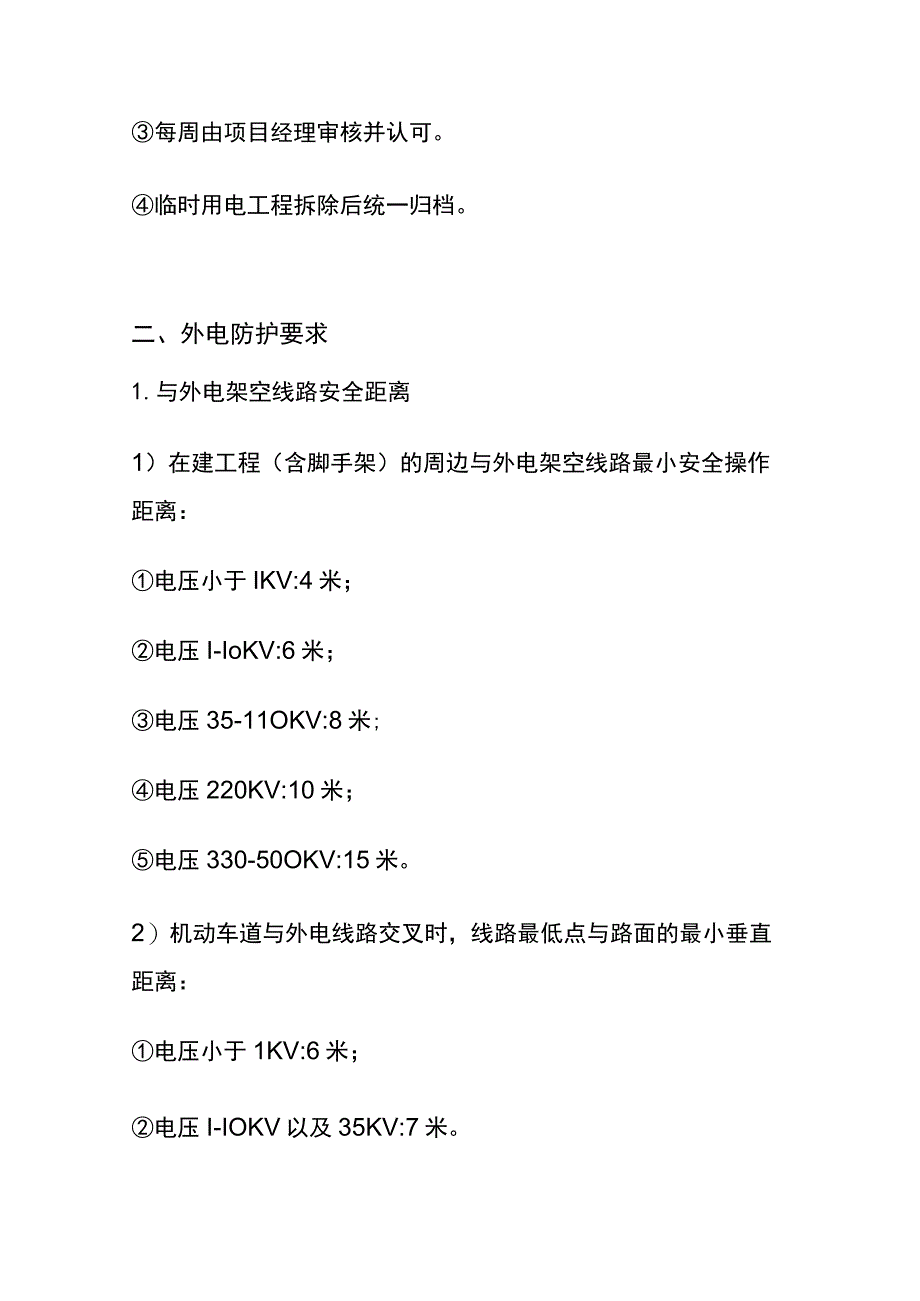

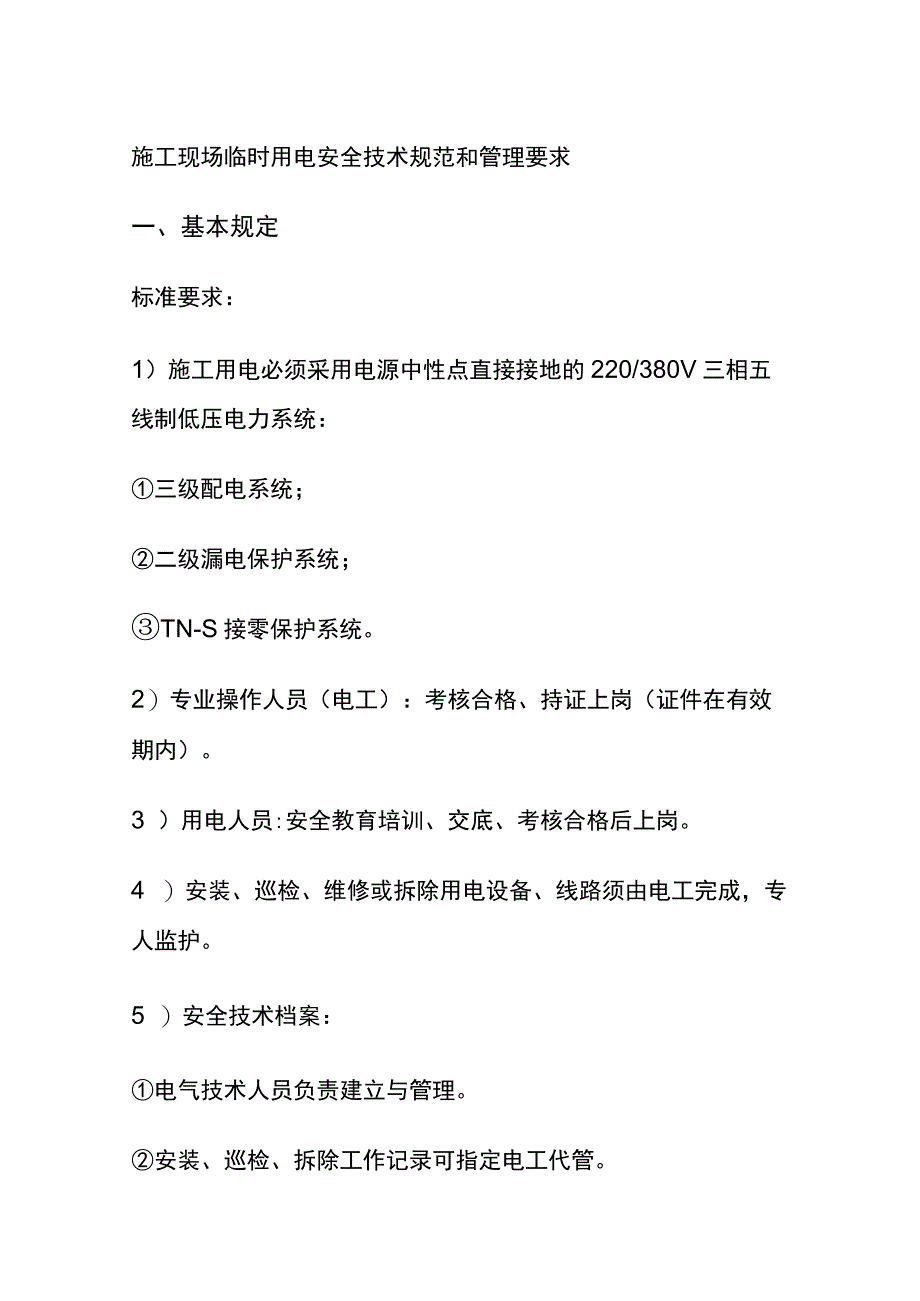

1、施工现场临时用电安全技术规范和管理要求一、基本规定标准要求：1）施工用电必须采用电源中性点直接接地的220/380V三相五线制低压电力系统：三级配电系统；二级漏电保护系统；TN-S接零保护系统。2）专业操作人员（电工）：考核合格、持证上岗（证件在有效期内）。3 ）用电人员:安全教育培训、交底、考核合格后上岗。4 ）安装、巡检、维修或拆除用电设备、线路须由电工完成，专人监护。5 ）安全技术档案：电气技术人员负责建立与管理。安装、巡检、拆除工作记录可指定电工代管。每周由项目经理审核并认可。临时用电工程拆除后统一归档。二、外电防护要求1.与外电架空线路安全距离1）在建工程（含脚手架）的周边与外电架空

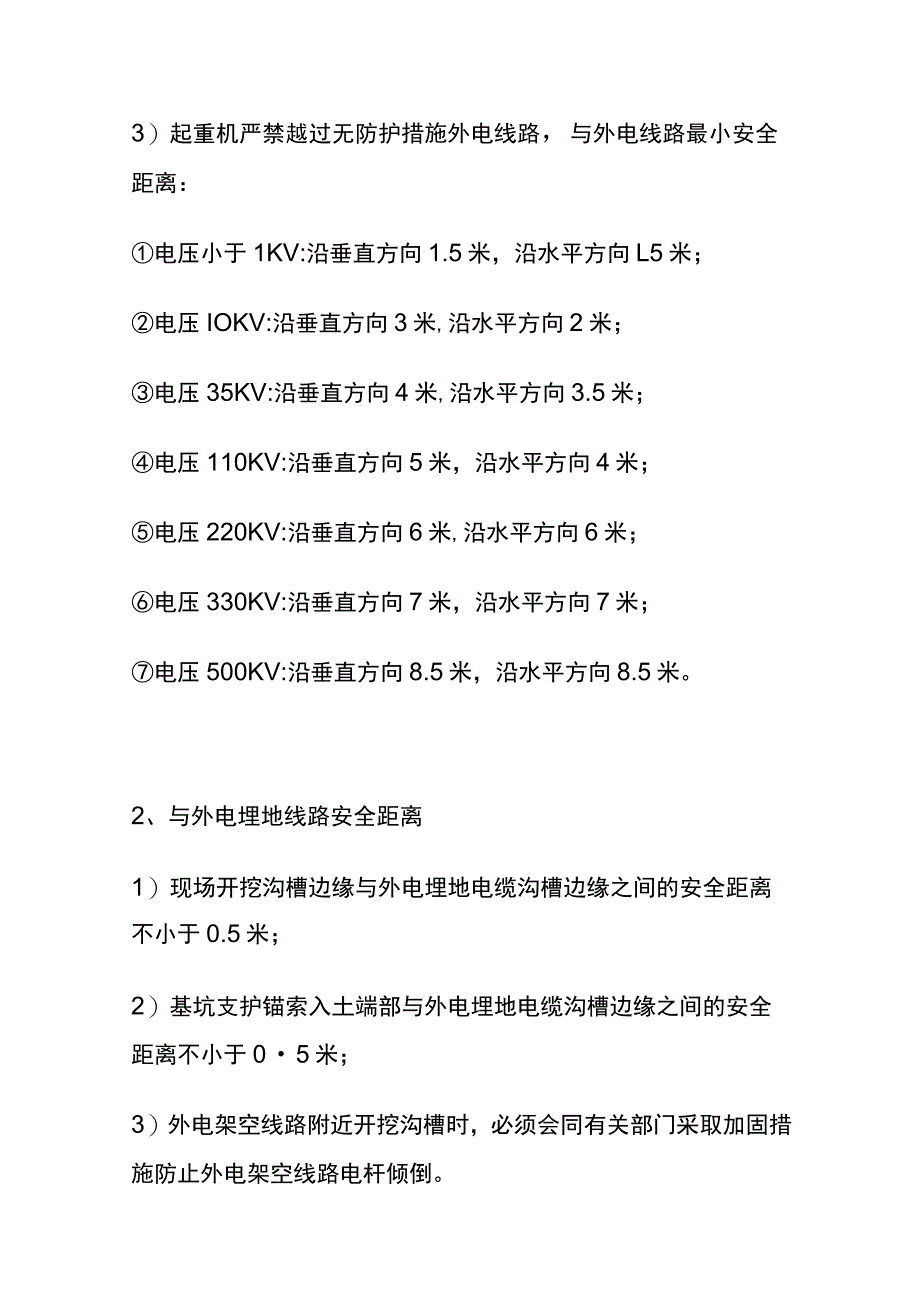

2、线路最小安全操作距离：电压小于IKV:4米；电压I-IoKV:6米；电压35-11OKV:8米;电压220KV:10米；电压330-50OKV:15米。2）机动车道与外电线路交叉时，线路最低点与路面的最小垂直距离：电压小于1KV:6米；电压I-IOKV以及35KV:7米。3）起重机严禁越过无防护措施外电线路，与外电线路最小安全距离：电压小于1KV:沿垂直方向1.5米，沿水平方向L5米；电压IOKV:沿垂直方向3米,沿水平方向2米；电压35KV:沿垂直方向4米,沿水平方向3.5米；电压110KV:沿垂直方向5米，沿水平方向4米；电压220KV:沿垂直方向6米,沿水平方向6米；电压330KV:沿垂
3、直方向7米，沿水平方向7米；电压500KV:沿垂直方向8.5米，沿水平方向8.5米。2、与外电埋地线路安全距离1）现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的安全距离不小于0.5米；2）基坑支护锚索入土端部与外电埋地电缆沟槽边缘之间的安全距离不小于05米；3）外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施防止外电架空线路电杆倾倒。3、隔离防护设施搭设当与外电线路最小距离达不到安全距离时，应搭设隔离防护设施:1）搭设前应编制外电防护专项方案；2）搭设经供电部门批准，采用线路暂时停电或其他安全技术措施；3）搭设时，电气专业技术人员和安监人员旁站监督；4）应悬挂醒目警告标志及设彩旗、夜间红
4、灯等；5）不得在正下方施工或堆放杂物；6）上下脚手架的斜道不宜设在有外电线路的一侧；7 ）无法搭设防护设施时，采取停电、迁移线路、改变工程位置等措施；8 ）防护设施与外电线路之间，最小安全距离：电压不大于IOKV:1.7米；电压35KV:2米；电压110KV:2.5米;电压220KV:4米；电压330KV:5米；电压500KV:6米。三、配电系统1.配电室1）应便于日常巡椅口维护，选址及周围环境应满足：不应设在易受施工干扰、地势低洼易积水的场所；宜设在变电站或变压器附近;不宜设在多尘、水雾、易燃易爆品、腐蚀性气体的场所，无法避免时应设在污染源的上风侧。2）配电室建筑物、构筑物采用A类材料，地面
5、铺橡胶绝缘垫板。3）配电室门应向外开启，门、窗、排风口应设置防雨、雪和蛇鼠等小动物进入室内的设施。4）内外均配置适用于电气火灾的消防器材。5）成排布置的配电柜，其侧面维护通道宽度不小于Imz其柜前、柜后的操作、维修通道满足以下要求：2、配电箱1）配电要求（1）配电系统设总配电箱、分配电箱、开关箱，总配电箱下设若干分配电箱，分配电箱下设若干开关箱：分配电箱与开关箱的距离不得超过30米；开关箱与其控制的用电设备水平距离不宜超过3米；严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。(2)动力配电箱与照明配电箱宜分别设置，当合并为同一配电箱时，动力和照明应分路配电，动力开关箱与照明开关箱必
6、须分设；(3)低压配电系统宜采用放射式配电当采用链式配电时，PE线应保持连续可靠，不得串联连接。(5)施工现场的消防泵设置应符合下列规定D消防泵专用回路电源应引自总配电箱(柜)总隔离开关进线端或变电器低压柜。消防泵电源不得设置过负荷及漏电保护器；专用供电回路应设隔离开关电器、漏电声光报警装置；声光报警装置参数设定不大于15OmA,应安装在配电箱(柜)外。(6)塔式起重机混凝输送泵等50KW及以上用电设备的专用配电箱宜直接从总配电箱(柜)引入电源，保护电器设置与末级配电箱相同。(7)低压配电系统的三相符合宜保持平衡：最大相负荷不宜超过三相负荷平均值的115%;最小相负荷不宜小于三相负荷平均值的8
7、5%o2)配电箱设置(1)箱体使用冷轧钢板制作，总配电箱、分配电箱、开关箱箱体厚度不应小于2.0、1.5.1.2mmo(2)设在干燥、通风及常温场所，周围有足够2人同时工作的空间和通道，不得堆放杂物。(3)进出线孔应设在箱体的底面，进、出线不应承受外力，与金属尖锐断口接触时应有保护措施。(4)电器应先安装在金属或非木制阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱体内。(5)分设N、PE线端子板：N线端子板与金属电器安装板绝缘，PE线端子板与金属电器安装板电气连接。(6)配电箱、开关箱内的连接线必须采用铜芯绝缘导线，导线分支接头应采用焊接并做绝缘包扎，不得有外露带电部分。(7)箱内应有
8、名称、用途、回路标记及系统接线图。3)总配电箱(1)安装在配电室内及电源进线附近。(2)设电压表、总电流表、电能表及所需仪表。(3)电器应具备正常接通与分断电路，以及短路、过负荷、接地故障保护功能。(4)装设总、分路隔离开关，总、分路漏电保护器及总、分路断路器或熔断器。(5漏电保护器额定漏电动作电流30mA动作时间0.1S,但二者乘积不大于30mAS(额定漏电动作电流宜为15OmA,动作时间0.IS不大于0.2S)4)分配电箱(1)设在用电设备或负荷相对集中区域。(2)固定式配电箱中心点距地L4L6米;移动式配电箱安装在稳固的支架上，中心点距地08L6米。(3)应设总、分路隔离开关，总、分路断
9、路器或熔断器，漏电保护器。(4)分配电箱中装设的漏电保护器，其额定漏电动作电流宜为50mA-75mA,动作时间不大于0.1So5)开关箱(1)固定式开关箱应安装在稳固的支架上，中心点距地L416米。(2)设隔离开关、漏电保护器及断路器或熔断器。(3)漏电保护器额定漏电动作电流不大于30mA、动作时间不大于0.1S潮湿环境采用防溅型动作电流不大于15mAo(4)吊篮专用开关箱应符合下列规定最远端吊篮设备距专用开关箱的水平距离不宜超过30米；专用开关箱中每台吊篮配电回路应单独设置保护电器。(5)一台双吊笼共用导轨架施工升降机，宜共用一个专用开关箱;控制电器与施工升降机位置相对应，且有明确标识。(6
10、)移动式配电箱进线和出线应采用重型橡胶护套软电缆。四、配电线路1.设置原则(1)电芯数：三相三线为四芯，三相四线为五芯，单相二线为三芯。相线用黄、绿、红三色、N线用淡蓝色、PE线用绿/黄双色，禁混用。(2)绝缘电线、电缆应按敷设环境选择类型，配电室一总配电箱一固定式分配电箱采用铠装(埋地)或非铠装(架空)的铜芯或铝芯电缆;总配电箱一移动式分配电箱或分配电箱一开关箱及开关箱一用电设备等采用橡皮护套多股铜芯软电缆。(3)线缆应按负荷计算电流及负荷类型和允许载流量选择截面积。(4)配电线路路径选择应符合：结合现场整体规划、布局，满足安全条件下，方便线路敷设及维护。避开积水、热源、腐蚀介质以及储存易燃
11、易爆物仓库等影响线路安全运行的区域。避开易遭受机械性外力的场所以及易受雨水冲刷地段，无法避开时应采取有效防护措施。2、配电线路敷设1)架空水平敷设(1)水平架空线路应采用沿电杆、支架、钢索或附墙壁(附墙支架、桥架、挂钩等)敷设，并采用瓷瓶、瓷夹等绝缘措施固定，固定点间距应保证电缆能承受自重及风雪带来的荷载。(2)架空线路应在醒目位置设置安全和警示标识。(3)沿建(构)筑物水平设的电缆线路，距地面高度不宜小于2.5m。(4)钢索敷设配线室外应采用耐候性电缆，室内应采用电缆或护套绝缘导线，配线钢索、承托件、钢索紧固件的机械强度应满足荷载要求，配线承托件间距符合：钢管配线：承托件之间间距不大于150
12、0mm,承托件与接线盒间距不大于200mmo硬塑料管配线：承托件之间间距不大于100Omm,承托件与接线盒间距不大于150mm。护套配线:承托件之间间距不大于200mm,承托件与接线盒间距不大于100mm。2)架空垂直敷设(1)塔吊电缆敷设应符合：采用软电缆敷设，采用成品卸荷固定瓷夹等；固定夹安装在塔吊横梁处，间距不大于IOmo(2)楼层电缆敷设应符合：应利用工程中的竖井、垂直孔洞，宜靠近用电负荷中心;电缆敷设可采用角钢支架等，并采用瓷瓶、瓷夹等绝缘措施固定；垂直引上敷设的电缆线路，固定点每楼层不得少于1处;楼层电缆线利用接线盒作为中转楼层电箱电源引入点，目应从接线端子接线。3)导管敷设(1)
13、塔吊电缆敷设应符合：采用软电缆敷设，采用成品卸荷固定瓷夹等；固定夹安装在塔吊横梁处，间距不大于IOmo(2)楼层电缆敷设应符合：应利用工程中的竖井、垂直孔洞，宜靠近用电负荷中心;电缆敷设可采用角钢支架等，并采用瓷瓶、瓷夹等绝缘措施固定；垂直引上敷设的电缆线路，固定点每楼层不得少于1处;楼层电缆线利用接线盒作为中转楼层电箱电源引入点，且应从接线端子接线。4)直埋敷设(1)直埋电缆宜采用铠装电缆。(2)电缆直埋深度不小于0.7m,电缆周边铺软土或砂土,上部应覆盖砖、佐等硬质保护层。(3)直埋电缆宜平行于道路或建筑物边缘埋设;预计将多次开挖或地下各类管线较多地段不宜直埋。(4)直埋电缆应有一定弯度，
14、敷设时应在首、末端和中间转角处预留一定长度;直线段间隔20米及转弯、中间接头处设方位标志。(5)中间接头设在接线盒内，用热缩或冷缩工艺，接线盒应能防水防尘并远离热源和易燃易爆场所。(6)铠装电缆两端头金属铠装层应可靠接地，中间接头应采用编织软铜线做电气连接。(7)引入在建工程内的电源，电缆线路宜采用电缆埋地敷设方式。五、防雷与接地1.保护接地(1)PE线由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧N线引出PE线应采用黄/绿双色线。(2)通过总漏电保护器的N线与PE不得再连接;通过总漏电保护器的工作零线(N线)严禁再做重复接地。(3)总配电箱、设置在室外的分配电箱以及进入在施工
15、程任一分配箱的PE线应做重复接地，重复接地电阻不宜小于IOQo(4)PE线最小截面积：相导体截面积S16mm2,为S;相导体截面积16S35mm2,为S2o(5)下列电气装置的外露可导电部分均应接地:D变压器、配电箱(柜)、电机、照明灯具等I类电气设备的金属外壳2电缆的金属外皮和电力线路的金属保护管、接线盒。(6)严禁利用输送可燃液体、可燃气体或爆炸性气体的金属管道作为电气设备的PE线。(7)接地装置的敷设应符合下列规定：人工接地体的顶面埋设深度不宜小于06米；人工垂直接地体应采用热浸镀锌圆钢、热浸镀锌角钢，长度宜为2.5米;人工接地体宜采用40x4热浸锌扁钢,不得采用螺纹钢筋；人工垂直接地体的埋设间距不宜小于5米；应采用40x4热浸锌扁钢与接地体焊接引至配电箱(柜)内zPE线汇流排可靠连接。2、防雷(1)设置防雷装置
