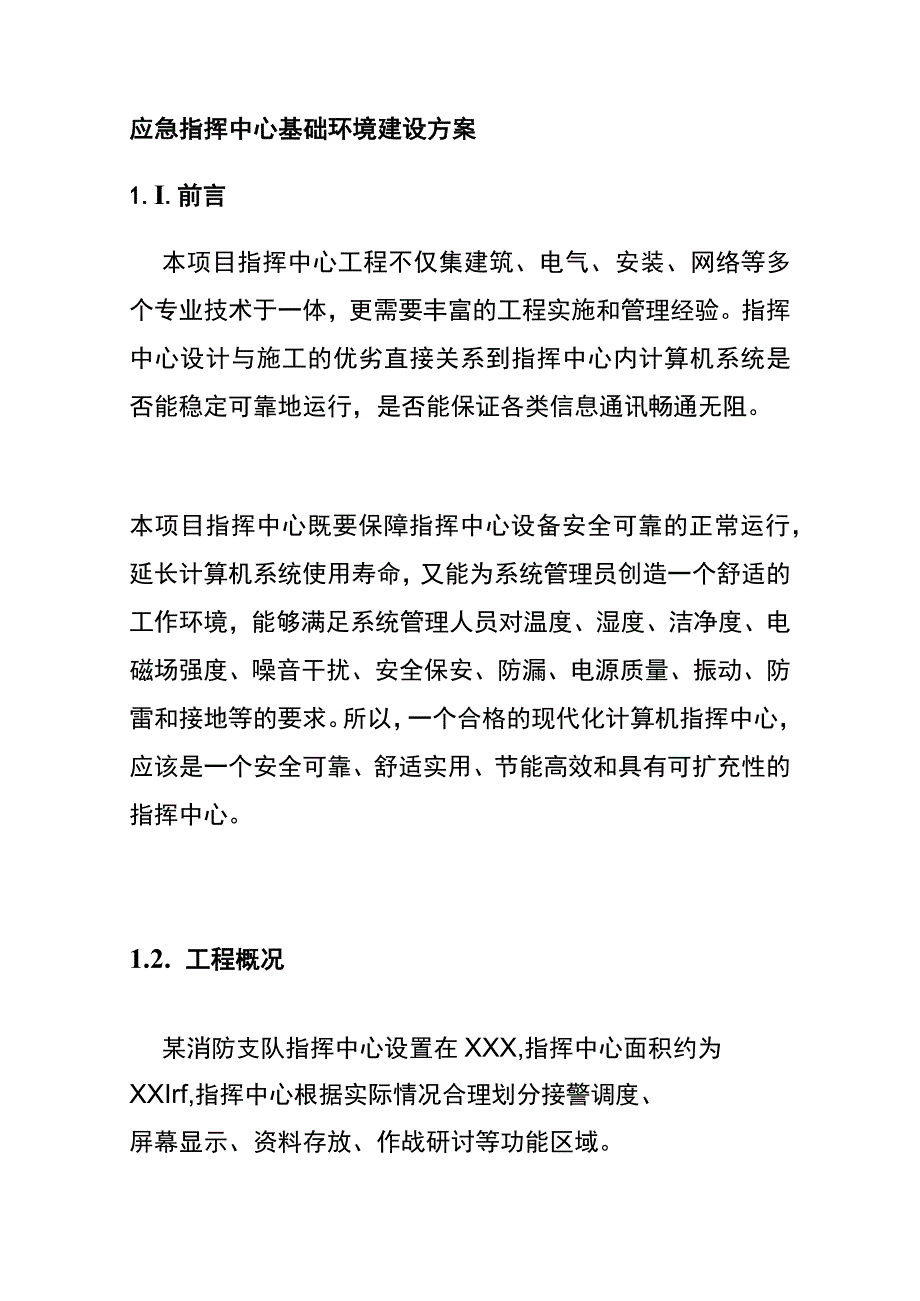

1、应急指挥中心基础环境建设方案1.I.前言本项目指挥中心工程不仅集建筑、电气、安装、网络等多个专业技术于一体,更需要丰富的工程实施和管理经验。指挥中心设计与施工的优劣直接关系到指挥中心内计算机系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。本项目指挥中心既要保障指挥中心设备安全可靠的正常运行,延长计算机系统使用寿命,又能为系统管理员创造一个舒适的工作环境,能够满足系统管理人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以,一个合格的现代化计算机指挥中心,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的指挥中心。1.2. 工程概

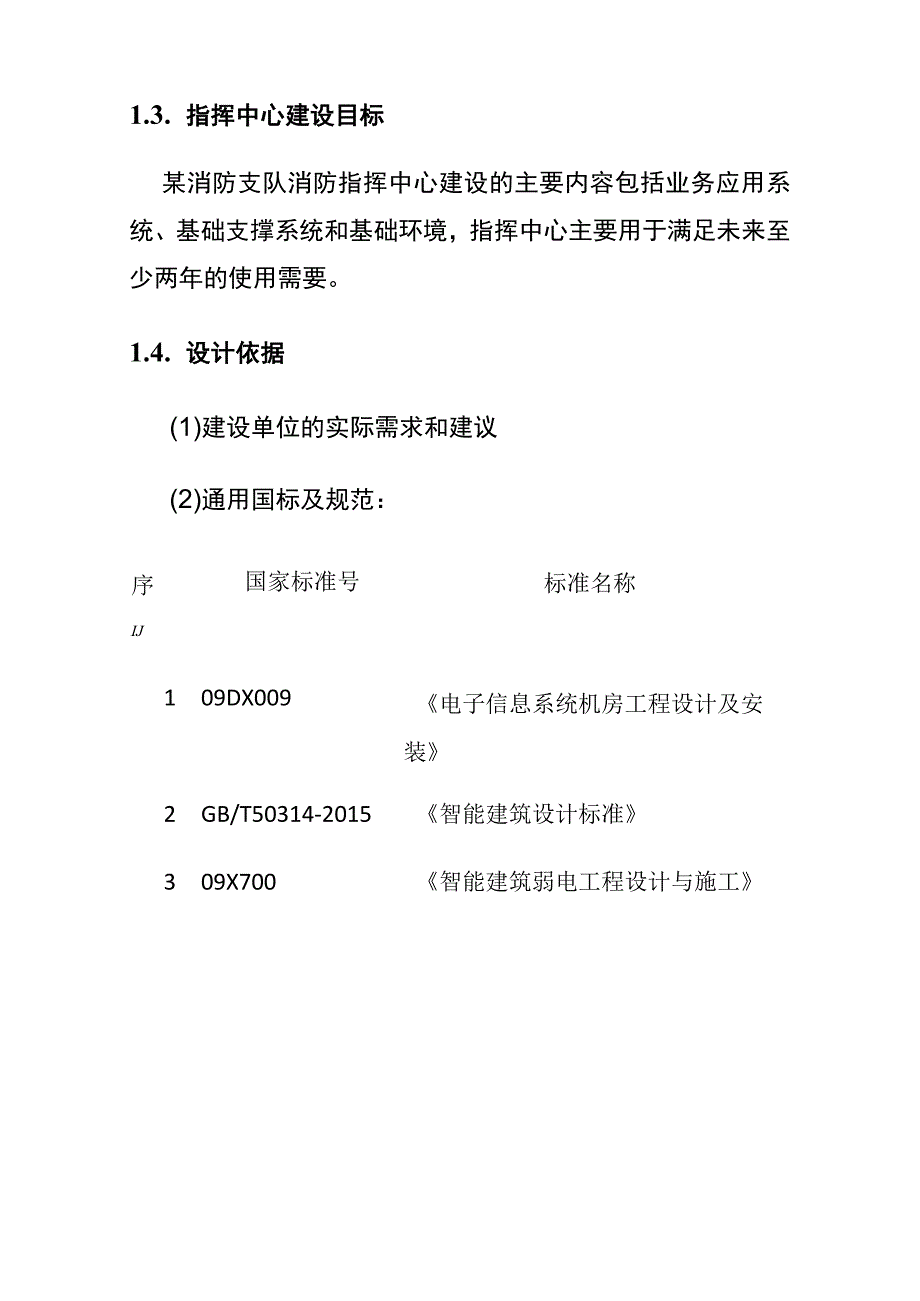

2、况某消防支队指挥中心设置在XXX,指挥中心面积约为XXIrf,指挥中心根据实际情况合理划分接警调度、屏幕显示、资料存放、作战研讨等功能区域。1.3. 指挥中心建设目标某消防支队消防指挥中心建设的主要内容包括业务应用系统、基础支撑系统和基础环境,指挥中心主要用于满足未来至少两年的使用需要。1.4. 设计依据(1)建设单位的实际需求和建议(2)通用国标及规范:序IJ国家标准号标准名称109DX009电子信息系统机房工程设计及安装2GB/T50314-2015智能建筑设计标准309X700智能建筑弱电工程设计与施工406SX503安全防范系统设计与安装5GB/T50348-2018安全防范_L程技术

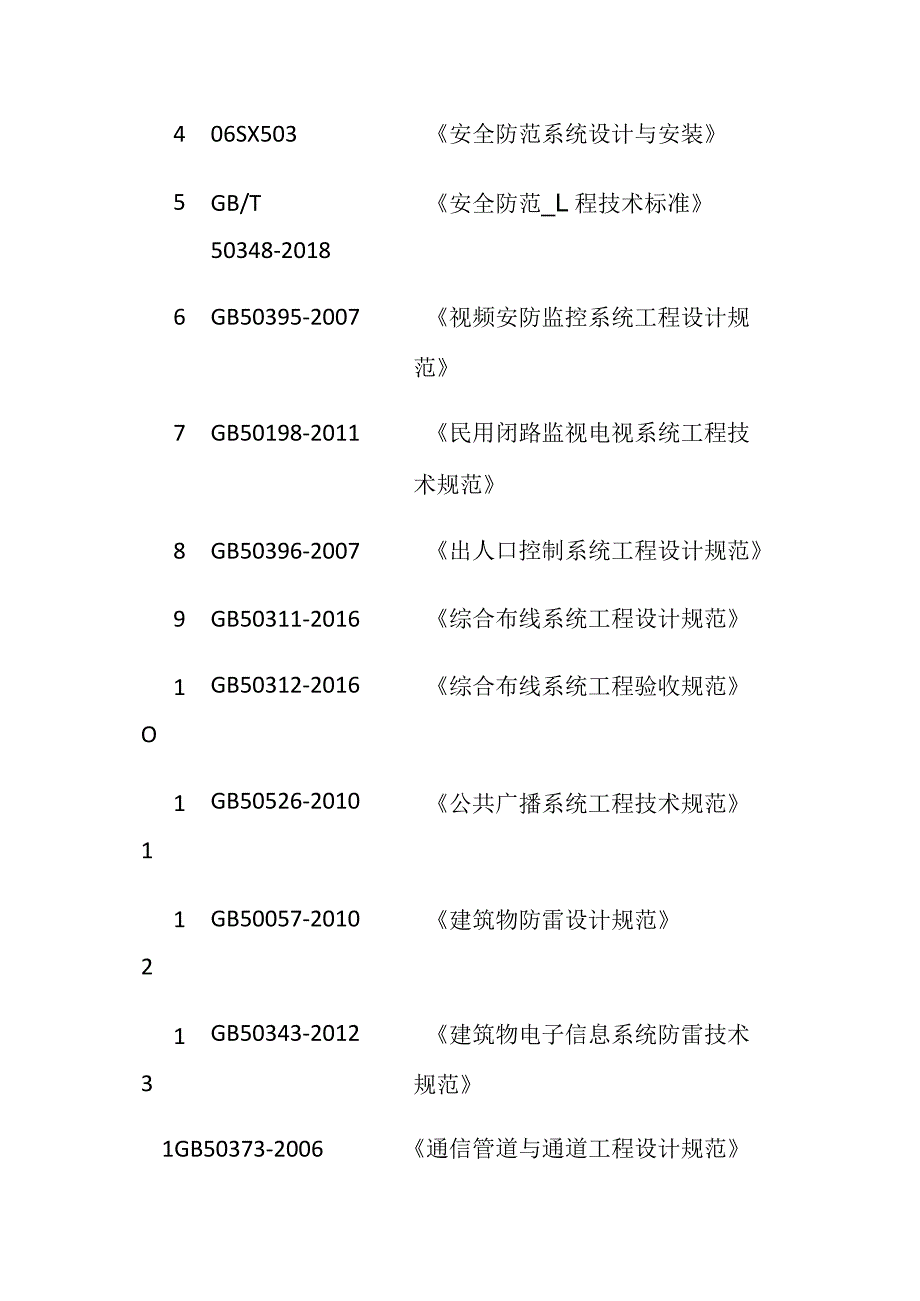

3、标准6GB50395-2007视频安防监控系统工程设计规范7GB50198-2011民用闭路监视电视系统工程技术规范8GB50396-2007出人口控制系统工程设计规范9GB50311-2016综合布线系统工程设计规范1OGB50312-2016综合布线系统工程验收规范11GB50526-2010公共广播系统工程技术规范12GB50057-2010建筑物防雷设计规范13GB50343-2012建筑物电子信息系统防雷技术规范1GB50373-2006通信管道与通道工程设计规范41 其他相关的国家、行业及地方法5 规、规范、规定1.5.设计原则某消防支队消防指挥中心建设,其设计即必须满足当前各项需

4、求应用,又面向未来快速增长的发展需求,因此必须是高质量的、高安全性的、可靠的、灵活的、开放的。为了将市消防支队消防指挥中心建设成为一个具有业内领先水平的综合指挥中心,设计过程中遵循以下原则:0安全性0可靠性0扩展性0国际标准性及开放性0通讯容量需求控制0美观舒适、经济合理本工程采用了一些较为先进的技术及材料,旨在将本工程建设成为一个先进实用的信息化指挥中心。选用的技术及材料均以在以往的工程实践中得到了检验,都能最大限度的满足网络安全指挥中心现有业务及未来发展的需要,在整体上具有高度的安全性及可靠性。第二章基础环境建设方案2.1.基础环境整体建设方案某消防支队指挥中心设置在XXX,机房布置情况如

5、下图所示:机房布置大样图2.1.1. 大屏幕维修及设备机房此区域主要是放置图像控制系统、UPS、电池柜等设备,同时可作为大屏幕显示屏的维修空间。2.1.2. 显示屏幕区指挥中心显示屏幕区,采用液晶拼接屏、LED条屏、拼接控制工作站、硬盘录像机等组成,集成控制和显示与指挥中心业务相关的各种信号,共享公安道路监控图像、部队营区车库监控图像、辖区重点单位监控图像、GPS车辆轨迹、火场3G图传、日期、时钟、天气、温度、湿度、风向、风力、当前火灾等文本信息。电视墙的大样图,如下图所示:大屏显示大样图电视墙的尺寸为6360*2500,采用18块46寸超窄边液晶拼接屏、LED条屏、底座组成。46寸超窄边液晶

6、拼接屏,尺寸为1025.7(W)*579.8(三)*128.1(D),拼缝3.5mm,分辨率1920*1080,亮度700CDm2,寿命6万小时。拼接屏具有下列接口:1) CVBS输入/输出:5路:lVp-pz75zBNCx5,2路环出;2) S-video输入:1路Y:lVp-pz75;C:0.3Vp-pz75;3) YUV输入:1路1920*1080向下兼容;4) VGA输入:1路1920*1080向下兼容;5) HDMI输入:1路1920*1080向下兼容;6) DVI输入:1路1920*1080向下兼容;7) DP输入:1路支持;8) AUDIO输入:1路:RCA左右声道(选配);9)

7、 SDI输入:1路:3G-SDIHDSDI(选酉己);10)IP解码输入:1路:RJ45,支持4路1080P/8路720P/16路Dl(选酉己);IDUSB输入:USB2.0支持软件在线升级;12)通讯接口:RS485环路输入/输出。通过拼接控制工作站,具备全中文界面,统一操作界面,操作灵活简单。多信号分屏显示,整屏显示,任意组示),多窗口显示能力:全屏范围内画面能够自由缩放、移动、漫游、叠加。支持多屏图像拼接、画中画。画面可单屏显示,也可跨屏任意缩放显示,或整屏显示。2.1.3.接警调度区接警调度区设置2排主机,共计10台。其中包括接警调度台,营区监控,社会单位监控,内网电脑。操作台的尺寸单

8、联宽度为600mm,具体尺寸及样式可根据现场的环境进行定制。2.14作战研讨区作战研讨区设置8座椭圆形会议桌,保障音频、视频、数据、会议等功能接入,安装大屏幕交互式数字平台及消防培训软件,高清手写设备,可用于指挥、教学、分析、战训评估等。2.2 .主体装修1.1. 1.建设要求装修需要满足防火、防静电、防尘、防噪音等需求。2.22. 面装修方案在指挥中心基础环境建设中,活动地板是一个很重要的组成部分。活动地板铺设在机房的建筑地面上,活动地板上安装着计算机设备及其他电子设备,而在活动地板与建筑地面之间的空间内可以敷设连接设备的各种管线。活动地板具有可拆卸的特点,因此所有设备的导线电缆的连接,管路

9、的连接及检修更换都很方便,敷设路线距离最短,因而可减少信号在传输过程中的损耗。另外,活动地板可迅速的安装与拆卸、方便设备的布局与调整,为设备的增容和设备的更新换代提供了有利条件。本项目机房地板铺设高度为0.3米,采用全钢耐磨抗静电地板,地板表面粘贴导电型PVC贴面,地板下刷防尘漆。静电地板示意图2.23. 吊顶装修方案指挥中心顶棚装修采用吊顶方式。指挥中心内的吊顶主要具有以下作用:0安装固定照明灯具及走线;0安装固定自动火灾探测器与;0温湿度探测器等设备;0防止灰尘下落。指挥中心天花板主要采用600*600方形铝扣板,顶内配套主龙骨,次龙骨,龙骨采用40X4角钢支撑。梁、顶做防尘处理,主要考虑

10、到吸音、金属屏蔽、空调送风,美观耐用等需求。微孔铝扣板样图吊顶龙骨示意图2.24. .墙体装修方案考虑到抗干扰和吸音的要求,本次设计中挥中心区域内墙面采用专用墙板(彩钢板)做饰面材料。彩钢板不但具有防污、抗冲击性等优点,更重要的是具有良好的防静电功能,而且彩钢板是以组合式进行装饰,可以不用二次装修,若在今后的使用过程中板面有损伤,可以直接替换受损伤的墙板,拆装都很方便,板后作网格接地处理,美观、大方,并能达到屏蔽和防静电的效果。机房彩钢板符合国标一级防火标准,能充分满足机房建设装修的防火要求。同时在机房适当位置设置背景墙,背景墙采用蓝色,文字字体为黑体字,白色,不悬挂警徽等标识。在适当位置悬挂

11、辖区道路水源分布图、重点单位示意图、指挥中心管理规定、通信员职责、接警询问要素和文明规范用语、警情受理和等级调派规定等,其内容、材质、大小、颜色等由支队统一,应符合正规化管理规定,并与指挥中心环境相协调。彩钢板龙骨示意图机房彩钢板K意图22.5.门窗装修方案机房出口设置向疏散方向开启且能自动关闭的门,并且设置门禁系统。房间里设置出门按扭,外边安装带密码功能的读卡器,保证在火灾发生时,门禁系统能自动打开,机房里面的人员可自由出去,在火警情况下可保证人员安全撤离。机房的窗户采用铝合金封堵,起防盗、防雨和防尘作用。在机房出入口安装优质防火防盗门。防火门样图2.3 .配电系统2.3.1. 不间断电源系

12、统机房内设一台功率为IoKVA的UPS电源后备时间为2小时,为机房、安防监控等弱电系统提供电源,满足机房用电负荷的要求。23.2. 配电柜及电源插线板23.2.1. 配电柜机房的弱电系统供电由UPS配电柜负责,动力配电柜负责机房空调设备、机房辅助插座、机房照明的供电。配电箱、柜内留有备用电路,作机房设备扩充时用电。23.2.2. 插座机房内用电插座分为两大类,UPS插座和市电插座。机柜、门禁、监控等弱电系统提供的电源都由UPS插座提供。每个房间要考虑应急电源和备用插座,方便事故应急和维修。所有市电、应急电、照明、空调、门禁系统、备用电源等电源单独分相走线。1.1.3. 电缆电缆(电线)选择为国

13、家A线缆。UPS进线为YJV5X6mm2,每个插座的电源线用4mm2,灯线采用2.5mm2电源线。照明灯具选用不锈钢格栅灯(600*600),三基色灯照明,平均照度不低于8001uxo电感镇流器、灯管、启辉器均采用国产优质产品;并加装电容器改善功率因数、消除感抗,灯具启动快、无闪烁;本次工程照明回路均为独立回路不与其它用电设备混接。格栅灯样图在指挥中心出入口安装应急疏散指示灯、应急照明灯。疏散指示标志(诱导灯)放置在房间出入口的顶部或疏散走道及其转角处,距地高度2.2米左右。当市电停电后,自动起动应急照明,备电时间为30分钟,以保证机房机柜区进行简单维护以及上机人员紧急处理存盘以后撤离。2.5

14、. 接地与防雷系统(1)从大楼楼层电井向机房引入大楼接地线,与机房内两个柱子内的建筑结构钢筋连接后作为机房的综合接地线,在机房内活动地板下敷设30*3mm等电位接地铜带,采用BVR6mm2线缆与机柜外壳和设备外壳做等电位连接。沿机房做一圈铜带接地网,具体做法是选用30x3铜带连接而成,选用绝缘架空安装,整个机房区形成一个环,用两根BVR25的塑铜线与接地网连接。地板支架、机柜外壳、监控设备、UPS等接地采用BVR6的塑铜线连接到综合接地汇流牌。机柜内部所有服务器设备用BVR4的塑铜线和机柜做接地连接。(2) UPS配电柜内设置二级电源防雷器。铜箔不意图铜排示意图2.6. 安全防范与监控系统(1

15、)在指挥中心安装3台高清网络摄像机,用来监视指挥中心内部和出入口的图像,配置一台8路硬盘录相机,录像存储时间为3个月。(2)在指挥中心出入口设置密码刷卡门禁系统,共计3套。(3)在指挥中心出入口上方安装红外入侵探测器,能够集中又能独立进行布防和撤防。(4)机房内配置一套动力环境综合监控系统,实现对机房内的供配电、UPS电源、温湿度、烟雾、漏水等实时监控和故障预警。2.7. 消防系统(1)指挥中心内原配置的消防系统保留,若无,需配置一套完整的消防系统,本次方案暂不考虑。(2)在指挥中心安装3台烟雾探测器,与综合监控连接,实现关键区域消防独立报警。(3)在指挥中心大屏幕维修及设备机房、接警调度区、作战研讨区各配置2台手持式气体灭火器,共计6台,当发生火灾时,可直接向防护区喷射灭火剂,灭火效率高、速度快。2.8. 综合布线系统指挥中心连接外网、内网、电话等所需的信息点的布设,用以保证指挥中心正常运转的基础系统,在接警调度区每个操作台分别设置1语音1数据,
