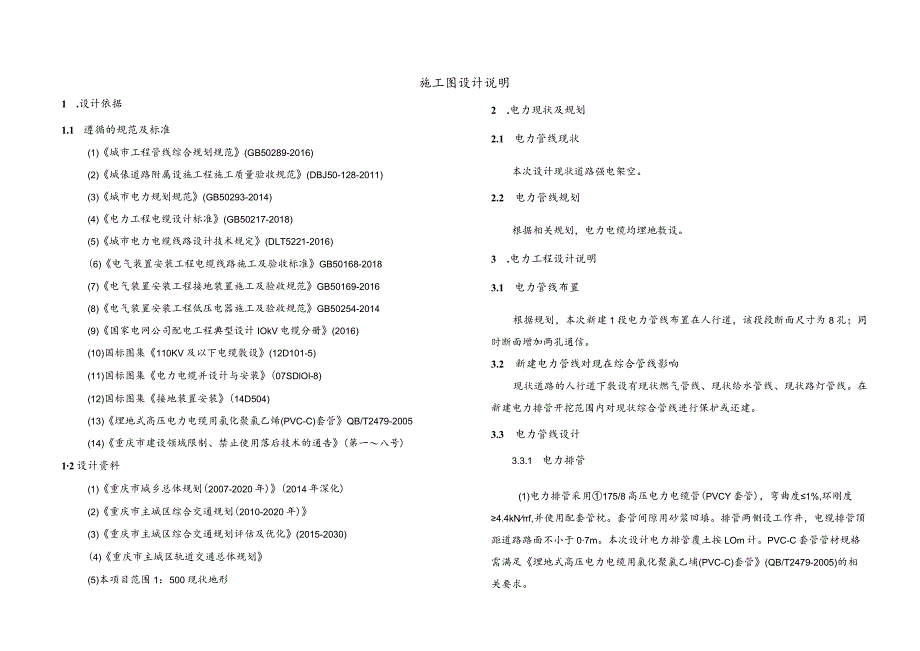

1、施工图设计说明1 .设计依据1.1 遵循的规范及标准(1)城市工程管线综合规划规范(GB50289-2016)(2)城俵道路附属设施工程施工质量验收规范(DBJ50-128-2011)(3)城市电力规划规范(GB50293-2014)(4)电力工程电缆设计标准(GB50217-2018)(5)城市电力电缆线路设计技术规定(DLT5221-2016)(6)电气装置安装工程电缆线路施工及验收标准GB50168-2018(7)电气装置安装工程接地装置施工及验收规范GB50169-2016(8)电气装置安装工程低压电器施工及验收规范GB50254-2014(9)国家电网公司配电工程典型设计IOkV电缆
2、分册(2016)(10)国标图集110KV及以下电缆敷设(12D101-5)(11)国标图集电力电缆并设计与安装(07SDlOl-8)(12)国标图集接地装置安装(14D504)(13)埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管QB/T2479-2005(14)重庆市建设领域限制、禁止使用落后技术的通告(第一八号)12设计资料(1)重庆市城乡总体规划(2007-2020年)(2014年深化)(2)重庆市主城区综合交通规划(2010-2020年)(3)重庆市主城区综合交通规划评估及优化(2015-2030)(4)重庆市主城区轨道交通总体规划(5)本项目范围1：500现状地形2 .电力现状
3、及规划2.1 电力管线现状本次设计现状道路强电架空。2.2 电力管线规划根据相关规划，电力电缆均埋地敷设。3 .电力工程设计说明3.1 电力管线布置根据规划，本次新建1段电力管线布置在人行道，该段段断面尺寸为8孔；同时断面增加两孔通信。3.2 新建电力管线对现在综合管线影响现状道路的人行道下敷设有现状燃气管线、现状给水管线、现状路灯管线。在新建电力排管开挖范围内对现状综合管线进行保护或还建。3.3 电力管线设计3.3.1 电力排管(1)电力排管采用175/8高压电力电缆管(PVCY套管)，弯曲度1%,环刚度4.4kNf,并使用配套管枕。套管间隙用砂浆回填。排管两侧设工作井，电缆排管顶距道路路面

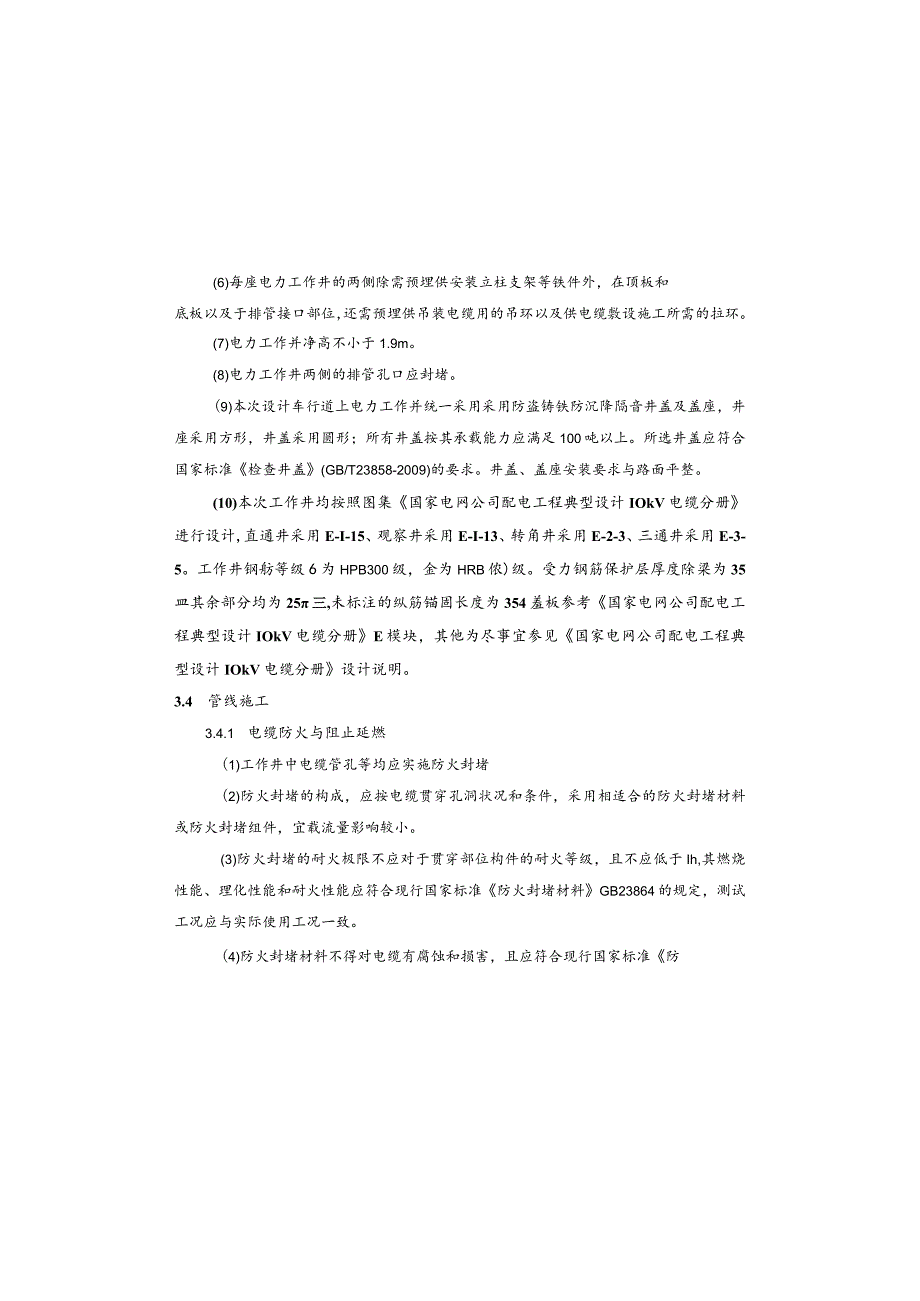

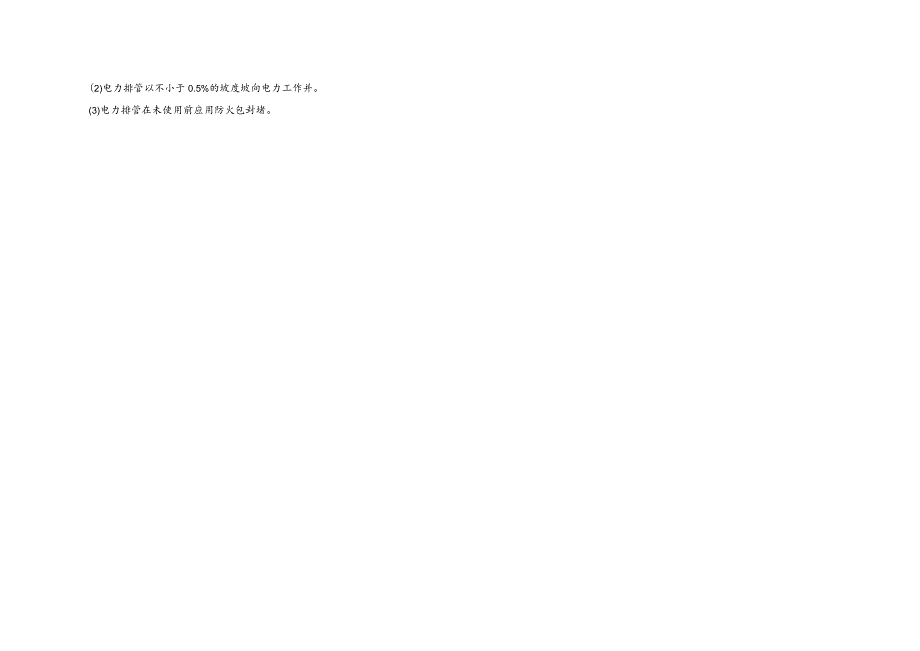

4、不小于07m。本次设计电力排管覆土按LOm计。PVC-C套管管材规格需满足埋地式高压电力电缆用氯化聚氯乙埔(PVC-C)套管(QB/T2479-2005)的相关要求。(2)电力排管以不小于0.5%的坡度坡向电力工作并。(3)电力排管在未使用前应用防火包封堵。(6)每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。(7)电力工作并净高不小于1.9m。(8)电力工作井两侧的排管孔口应封堵。(9)本次设计车行道上电力工作并统一采用采用防盗铸铁防沉降隔音井盖及盖座，井座采用方形，井盖采用圆形；所有井盖按其承载能力
5、应满足100吨以上。所选井盖应符合国家标准检查井盖(GB/T23858-2009)的要求。井盖、盖座安装要求与路面平整。(10)本次工作井均按照图集国家电网公司配电工程典型设计IOkV电缆分册进行设计,直通井采用E-I-15、观察井采用E-I-13、转角井采用E-2-3、三通井采用E-3-5。工作井钢舫等级6为HPB300级，金为HRB侬)级。受力钢筋保护层厚度除梁为35皿其余部分均为25三,未标注的纵筋锚固长度为354羞板参考国家电网公司配电工程典型设计IOkV电缆分册E模块，其他为尽事宜参见国家电网公司配电工程典型设计IOkV电缆分册设计说明。3.4 管线施工3.4.1 电缆防火与阻止延燃
6、(1)工作井中电缆管孔等均应实施防火封堵(2)防火封堵的构成，应按电缆贯穿孔洞状况和条件，采用相适合的防火封堵材料或防火封堵组件，宜载流量影响较小。(3)防火封堵的耐火极限不应对于贯穿部位构件的耐火等级，且不应低于Ih,其燃烧性能、理化性能和耐火性能应符合现行国家标准防火封堵材料GB23864的规定，测试工况应与实际使用工况一致。(4)防火封堵材料不得对电缆有腐蚀和损害，且应符合现行国家标准防(4)电缆排管沿线预埋接地线，采用一50x6热镀锌扁钢，每隔50米处用L5062500热镀锌角钢做一垂直接地体。电缆井内的接地应与变电站或开闭所的地网连接。接地电阻不大于10欧。(5)过街排管处应预埋接地
7、体与道路两侧的电缆井内接地体连通。(6)电力排管全线敷设警示带，警示带宜为黄底红字，样式参考国家电网公司配电工程典型设计IOkV电缆分册。施工与埋管同时进行，埋覆于地下与管线中间，铺设在管道上面30-50CM处。3.3.2工作井(1)每座封闭式电力工作井的顶板应设置直径不小于90OnIrn人孔1个。(2)工作井每隔12OnI左右设置一个，尺寸采用6600X2600；观察井每隔40In左右设置一个，尺寸采用3500X2500；直线段工作井的距离不宜大于50m,在转弯和分支处应设置人孔井，以便电缆的穿入和抽出。当有电缆中间接头时,人孔井的尺寸还需考虑中间接头的安装和检修方便，在转弯等处增加观察井或
8、工作并。(3)工作井开挖时，原土不得扰动，不得超挖，在开挖至底部20Cin处应采用人工开挖。(4)电力井排水：每座电力工作井的底板应设有500x500x500集水坑，向集水坑的泄水坡度不小于0.5%,集水坑内设置一根DN100UPVC排水管(管口用不锈钢丝网封堵)与就近的雨水井相连；如果就近的雨水井底高于电缆井底，在电缆管下用Dn100upvc排水管与低处电缆井连通便于排出电缆井内积水，排水管道坡度按L5%安装。(5)每座电力工作井外侧设一根长2.5米的L506热镀锌角钢作接地体，其水平连结体采用-50x6热镀锌扁钢。安装在电力工作井内的金属构件采用-506热镀锌扁钢与接地体连接，要求接地电阻
9、不大于4欧姆。大于O.1m；在道路范围内，压实度应达到道路路基密实度要求。排管（沟槽底至设计路面范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。3.4.6 质量要求（1）电缆排管必须经电力试验单位测试（包括压路试验和通流试验等）合格后方可使用。（2）图中未尽事宜，应参照国家有关施工验收规范执行。3.4.7 其他说明（1）本次设计为电力工程土建部分设计，电缆敷设由管线单位实施。（2）需建设方与电力主管部门复核本次设计的电力排管规模及管材等能否满足其需要。（3）请业主单位协调与当地电力公司沟通，将本次设计文件送至电力公司审查，电力公司根据其运营情况，对电力管线土建部分进行技术审查。
10、电力排管管材及各节点大样工艺须征得电力公司同意后方可施工，并要求电力公司主管部门参与施工中间验收及竣工验收。3.5 本项目危大工程说明本次设计的电力排管全程布置于公路车行道上，公路有重型货车行驶，公路路肩设置有路灯。为有效防范生产安全事故，危大工程部位需按照住房和城乡建设部办公厅发布的危险性较大的分部分项工程安全管理规定（中华人民共和国住房和城乡建设部令第37号）中要求，在施工阶段做好危大工程专项实施方案及相关沟槽开挖支护方案。火封堵材料GB23864的规定(5)电缆保护管采用柔性有机料封堵，可按下列流程进行：清理封堵部分-电缆间隙中填充柔性有机堵料或防火密封胶-管口采用防塌落措施后填充柔性有
11、机堵料-密封整形-涂刷电缆防火涂料-清理现场。(6)电力电缆中间接头采用电缆用阻燃包带封堵，可按下列流程进行：清洁防护部分-包绕电缆用阻燃包带-涂刷电缆防火涂料-清理现场(7)防火封堵及其未尽事宜应符合电力工程电缆防火封堵施工工艺导则(DL/T5707-2014)、防火封堵材料(GB23864-2009)、电力工程电缆设计标准(GB50217-2018).城市电力电缆线路设计技术规定(DL/T5221-2016)要求。3.4.2 管道放线本工程电力排管放线均按检查井坐标表严格放线，检查并坐标点为主线管道轴线投影与检查井横轴线交点。3.4.3 沟槽开挖电力排管沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按LO1.5控制，如果现场条件不允许，必须采取加支撑等措施。对于填方地段，电缆沟须在填方进行至沟顶设计标高后方可开挖沟槽，电力排管须在填方进行至设计路面标高后方可开挖管道沟槽，填方应按道路路基要求进行。3.4.4 地基承载力电力排管地基承载力不小于0.2Mpao3.4.5 沟槽回坡电力排管：回填材料采用沟槽开挖的砂石细料回填，但回填料的粒径不得
