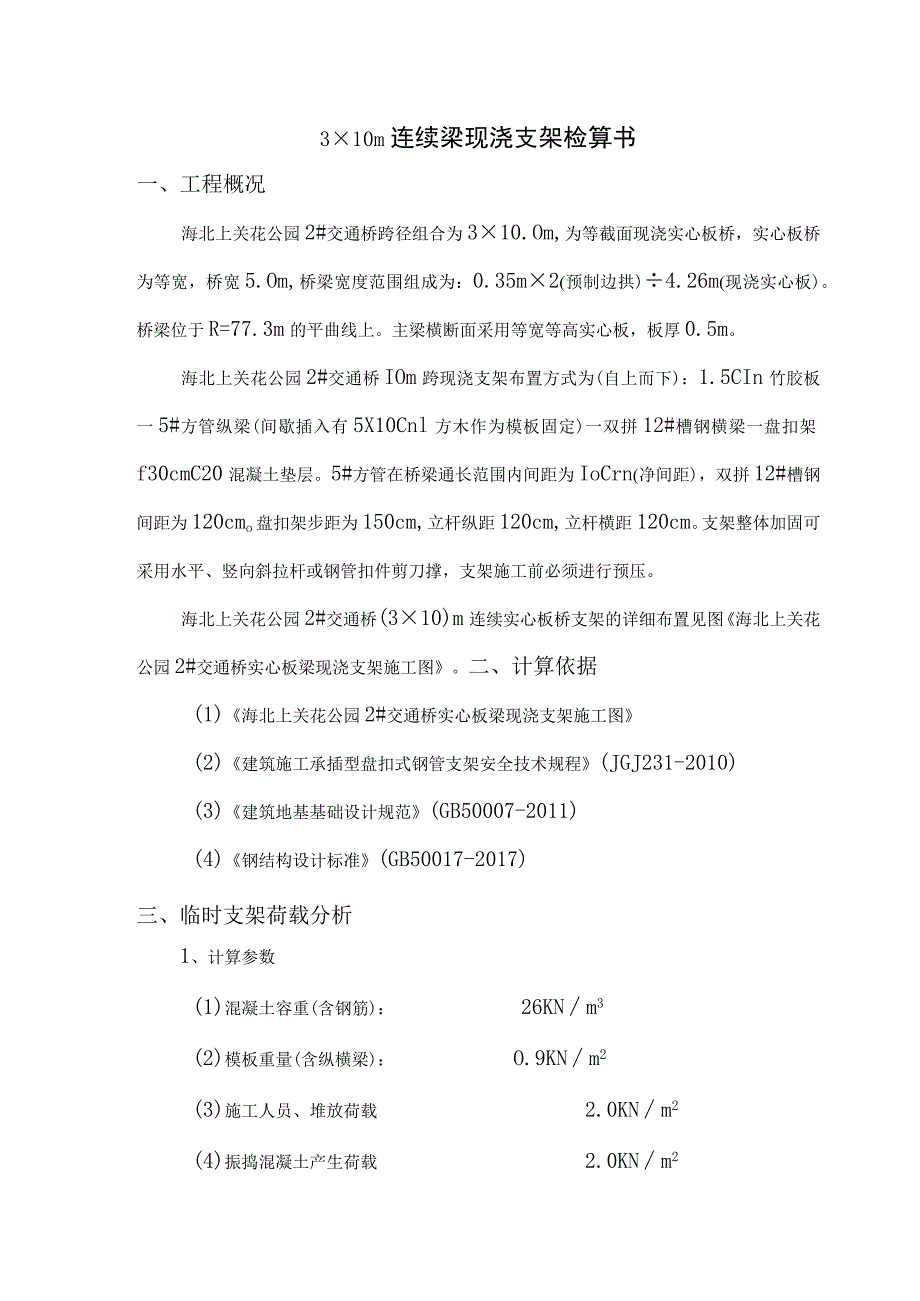

1、310m连续梁现浇支架检算书一、工程概况海北上关花公园2#交通桥跨径组合为310.Om,为等截面现浇实心板桥，实心板桥为等宽，桥宽5.Om,桥梁宽度范围组成为：0.35m2(预制边拱)4.26m(现浇实心板)。桥梁位于R=77.3m的平曲线上。主梁横断面采用等宽等高实心板，板厚0.5m。海北上关花公园2#交通桥IOm跨现浇支架布置方式为(自上而下)：1.5CIn竹胶板一5#方管纵梁(间歇插入有5X10Cnl方木作为模板固定)一双拼12#槽钢横梁一盘扣架f30cmC20混凝土垫层。5#方管在桥梁通长范围内间距为IoCrn(净间距)，双拼12#槽钢间距为120cmo盘扣架步距为150cm,立杆纵距
2、120cm,立杆横距120cm。支架整体加固可采用水平、竖向斜拉杆或钢管扣件剪刀撑，支架施工前必须进行预压。海北上关花公园2#交通桥(310)m连续实心板桥支架的详细布置见图海北上关花公园2#交通桥实心板梁现浇支架施工图。二、计算依据(1)海北上关花公园2#交通桥实心板梁现浇支架施工图(2)建筑施工承插型盘扣式钢管支架安全技术规程(JGJ231-2010)(3)建筑地基基础设计规范(GB50007-2011)(4)钢结构设计标准(GB50017-2017)三、临时支架荷载分析1、计算参数(1)混凝土容重(含钢筋)：26KNm3(2)模板重量(含纵横梁)：O.9KNm2(3)施工人员、堆放荷载2

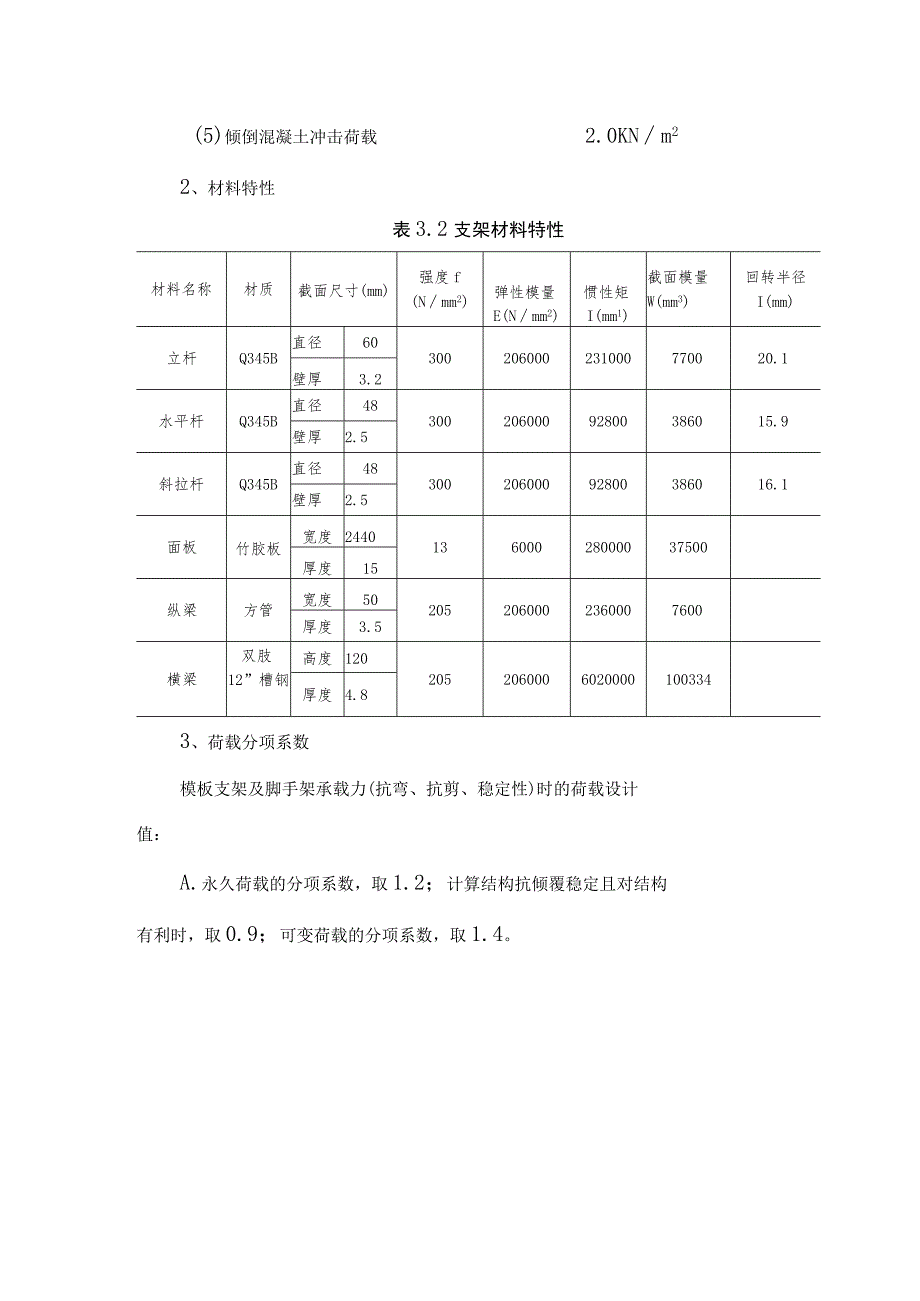

3、.0KNm2(4)振捣混凝土产生荷载2.0KNm2(5)倾倒混凝土冲击荷载2.0KNm22、材料特性表3.2支架材料特性材料名称材质截面尺寸(mm)强度f(Nmm2)弹性模量E(Nmm2)惯性矩I(mm1)截面模量W(mm3)回转半径I(mm)立杆Q345B直径60300206000231000770020.1壁厚3.2水平杆Q345B直径4830020600092800386015.9壁厚2.5斜拉杆Q345B直径4830020600092800386016.1壁厚2.5面板竹胶板宽度244013600028000037500厚度15纵梁方管宽度502052060002360007600厚度

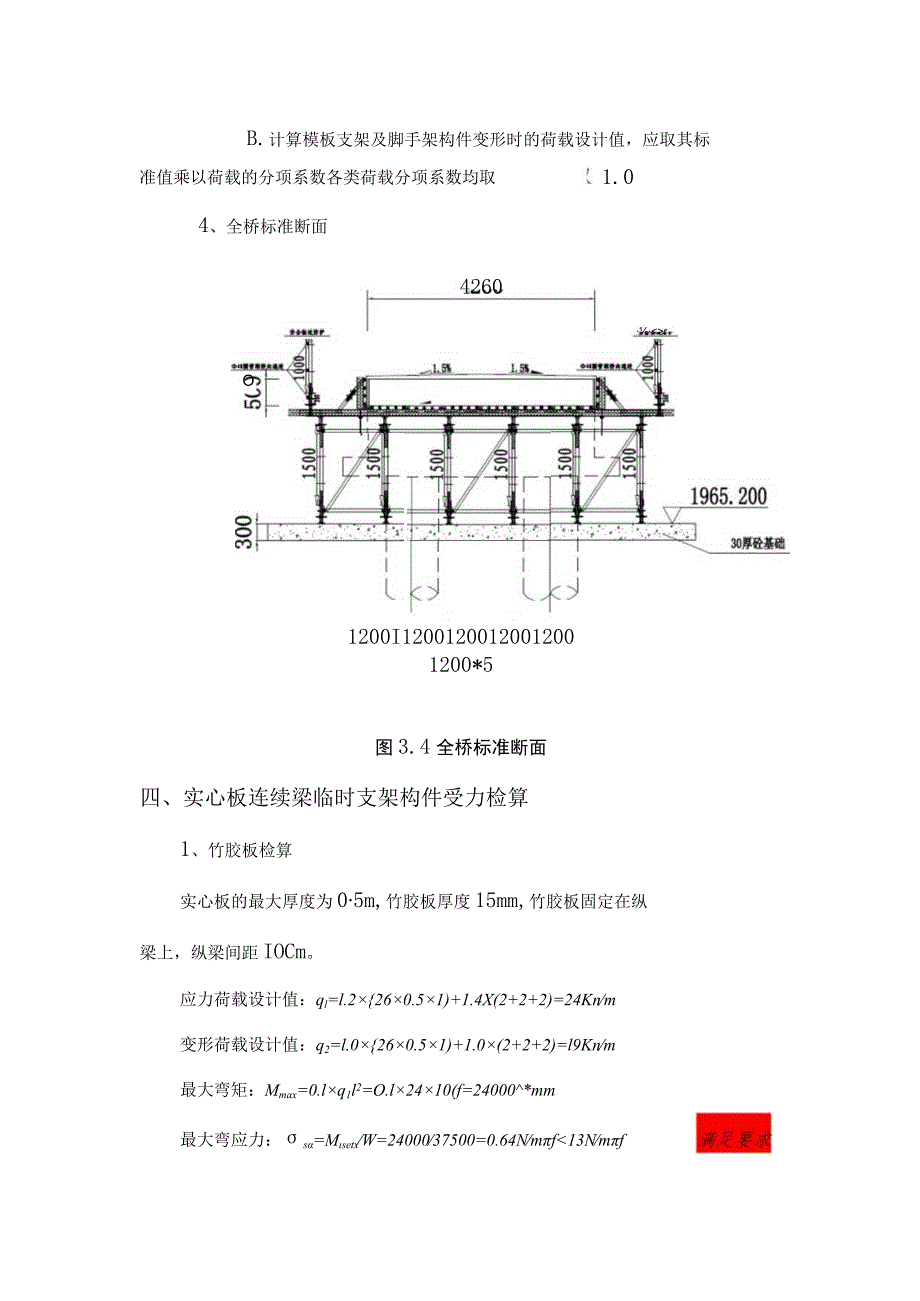

4、3.5横梁双肢12”槽钢高度1202052060006020000100334厚度4.83、荷载分项系数模板支架及脚手架承载力(抗弯、抗剪、稳定性)时的荷载设计值：A.永久荷载的分项系数，取1.2；计算结构抗倾覆稳定且对结构有利时，取0.9；可变荷载的分项系数，取1.4。B.计算模板支架及脚手架构件变形时的荷载设计值，应取其标准值乘以荷载的分项系数各类荷载分项系数均取4、全桥标准断面42601.0,rO1200I12001200120012001200*5图3.4全桥标准断面四、实心板连续梁临时支架构件受力检算1、竹胶板检算实心板的最大厚度为05m,竹胶板厚度15mm,竹胶板固定在纵梁上，纵梁
5、间距IOCm。应力荷载设计值：ql=l.2260.51)+1.4X(2+2+2)=24Knm变形荷载设计值：q2=l.0260.51)+1.0(2+2+2)=l9Knm最大弯矩：Mmax=0.lq1l2=O.l2410(f=24000*mm最大弯应力：s=MsetxW=2400037500=0.64Nmf13Nmf最大扰度：co6l=0.677q2I,/100EI=0.6671910(f/(1006000280000)=0.008n=100/400=0.25Inm2、纵梁检算纵梁间距100mm,纵梁下横梁间距为1200mm。应力荷载设计值：ql=l.2X(26XO.5X1+0.9)+1.4X(
6、2+2+2)11OO1OOO=2.51Knm变形荷载设计值：q2=l.0260.5X1+0.9)+1.OX(2+2+2)1100/1000=1.99Knm最大弯矩：Mmax=O.1q1l2=O.12.51120(f=36140N*nm最大弯应力：oLxW=361440/7600=47.6Nmi2O5Nmnf最大扰度：a=O.677q2l4/100EI=0.6671.99120(f/(100X206000236000)=0.57mm=1200/400=3.OOmm3、横梁检算支架最大纵横间距1200Xl200mmo应力荷载设计值:q1=l.2X26XO.5X1+0.9).4X(2+2+2)XL2
7、=30.IKn/m变形荷载设计值：q2=l.0260.5X1+0.9)+1.O义(2+2+2)XL2=23.88Knm最大弯矩：Mmax=O.1qll2=O.1X30.1X120(f=4334400N*mm最大弯应力：MMmW=4334400/100334=43.2Nmnf2O5Nmnf最大扰度：l6it=0.677q2l4/100EI=0.66723.881200,/(1002060006020000)=0.27mm=1200/400=3.Omni4、立杆轴力计算立杆截面积A=571mm2,回转半径i=20.Imm,截面模量W=7700i三3;立杆钢材强度设计值：fJ=300Nmm2立杆钢材
8、强度允许值：N=171KN风荷载：基本风压按大理市10年一遇风压值采用，o=O.5KNmoA“二(L+h+O.3251i,h)d=(l.2+1.5+0.325X1.21.5)X0.06=0.2m=At(IltXh)=0.2/1.2X1.5=0.11st=1.2=O.132UiSt(l-n)/(l-r)=0.132X(1-0.86)/(-0.85)=0.6k=xs0=lXO.60.5=0.3KNm风荷载产生的轴力:Ngk=klitffB=0.3XI.2X1./6=0.09KN不组合风荷载时立杆轴力:N=L2ENgk+1.4ENQK=1.2X(18.7+0.9)+L4X6X1.2X0.9=32.6
9、KNN=171KN组合风荷载时立杆轴力:N=L2ENgk+O9L4Nqk=1.2X(18.7+0.9)+0.9X1.4X(6X1.2X0.9+0.09)=32,7KNN=171KN5、立杆底地基承载力检算轴向力设计值为：32.7KN可调底座底面积A=O.15X0.15=0.022弼混凝土(C20)表面处的平均压力标准值:Pk=NA=32.7/0.0225=1.45MPaVfCnL9Mpa垫层为30Cm厚C20混凝土,混凝土压力扩散角为450C20舲底受压面积为:X0.25X(0.06+2X0.3tan45o)=0.52m垫层底荷载为：32.725XnX(0.06+2X0.3tan45o)X0.3=48.24KN垫层底压力为:48.24/0.52=92.8Kpa故要求原位地基承载力不小于IooKPa。
