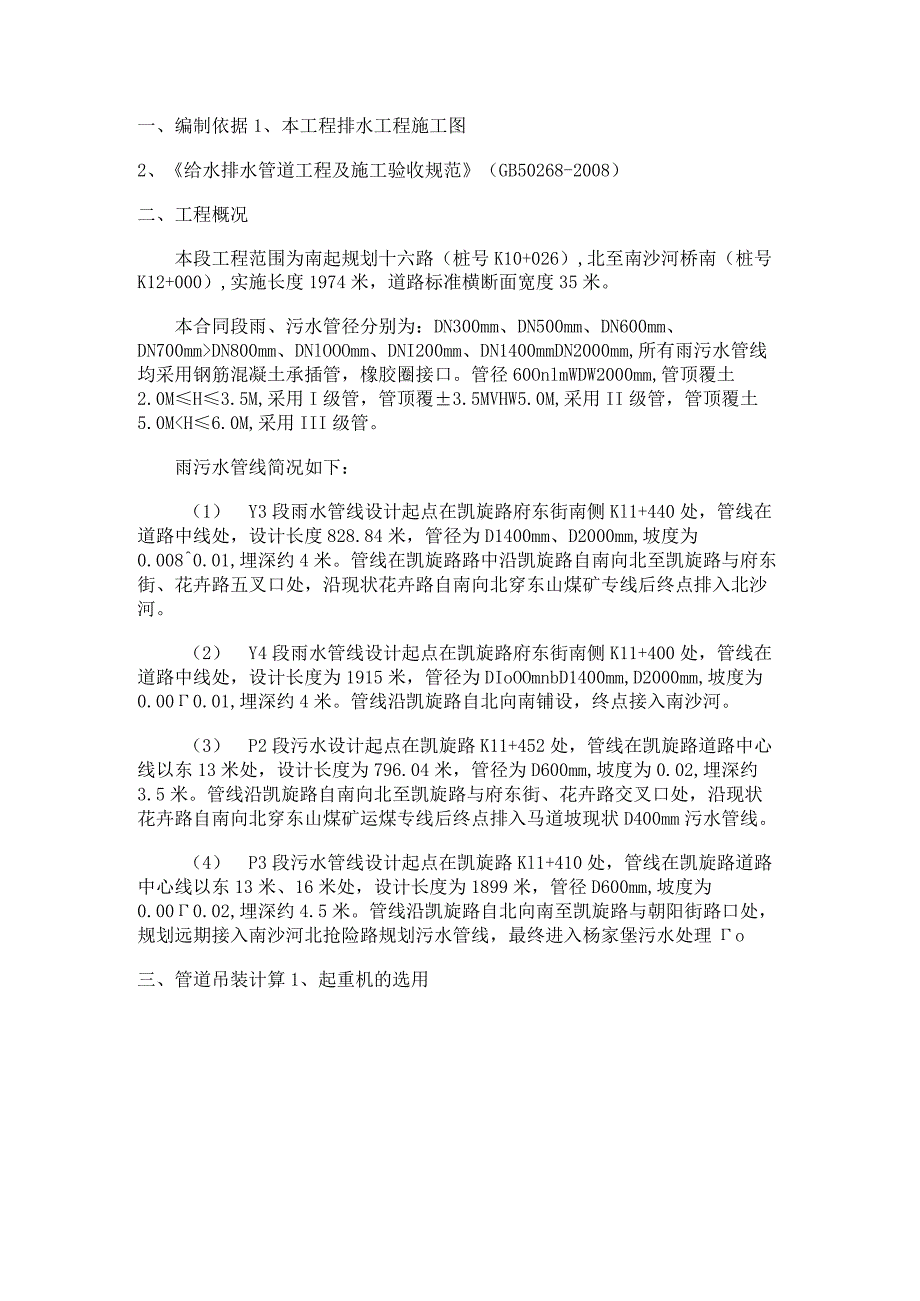

1、一、编制依据1、本工程排水工程施工图2、给水排水管道工程及施工验收规范（GB50268-2008）二、工程概况本段工程范围为南起规划十六路（桩号K10+026）,北至南沙河桥南（桩号K12+000）,实施长度1974米，道路标准横断面宽度35米。本合同段雨、污水管径分别为：DN300mm、DN500mm、DN600mm、DN700mmDN800mm、DNlOOOmm、DNI200mm、DN1400mmDN2000mm,所有雨污水管线均采用钢筋混凝土承插管，橡胶圈接口。管径60OnlmWDW2000mm,管顶覆土2.0MH3.5M,采用I级管，管顶覆3.5MVHW5.0M,采用II级管，管顶覆土
2、5.0MH6.0M,采用III级管。雨污水管线简况如下：（1） Y3段雨水管线设计起点在凯旋路府东街南侧Kl1+440处，管线在道路中线处，设计长度828.84米，管径为D1400mm、D2000mm,坡度为0.0080.01,埋深约4米。管线在凯旋路路中沿凯旋路自南向北至凯旋路与府东街、花卉路五叉口处，沿现状花卉路自南向北穿东山煤矿专线后终点排入北沙河。（2） Y4段雨水管线设计起点在凯旋路府东街南侧K11+400处，管线在道路中线处，设计长度为1915米，管径为DIoOOmnbD1400mm,D2000mm,坡度为0.000.01,埋深约4米。管线沿凯旋路自北向南铺设，终点接入南沙河。（3
3、） P2段污水设计起点在凯旋路K11+452处，管线在凯旋路道路中心线以东13米处，设计长度为796.04米，管径为D600mm,坡度为0.02,埋深约3.5米。管线沿凯旋路自南向北至凯旋路与府东街、花卉路交叉口处，沿现状花卉路自南向北穿东山煤矿运煤专线后终点排入马道坡现状D400mm污水管线。（4） P3段污水管线设计起点在凯旋路Kl1+410处，管线在凯旋路道路中心线以东13米、16米处，设计长度为1899米，管径D600mm,坡度为0.000.02,埋深约4.5米。管线沿凯旋路自北向南至凯旋路与朝阳街路口处，规划远期接入南沙河北抢险路规划污水管线，最终进入杨家堡污水处理o三、管道吊装计算

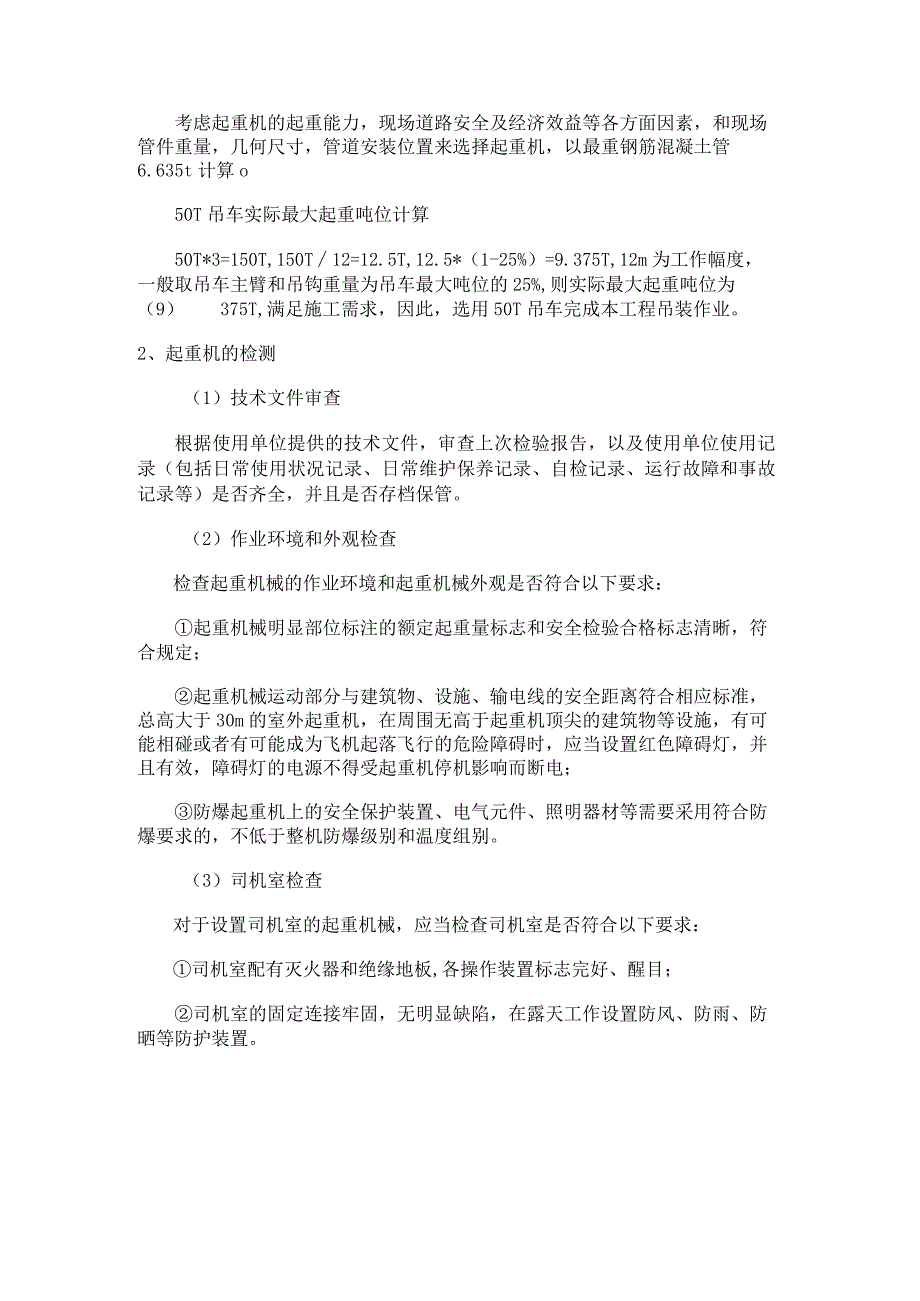

4、1、起重机的选用考虑起重机的起重能力，现场道路安全及经济效益等各方面因素，和现场管件重量，几何尺寸，管道安装位置来选择起重机，以最重钢筋混凝土管6.635t计算o50T吊车实际最大起重吨位计算50T*3=150T,150T12=12.5T,12.5*（1-25%）=9.375T,12m为工作幅度，一般取吊车主臂和吊钩重量为吊车最大吨位的25%,则实际最大起重吨位为（9） 375T,满足施工需求，因此，选用50T吊车完成本工程吊装作业。2、起重机的检测（1）技术文件审查根据使用单位提供的技术文件，审查上次检验报告，以及使用单位使用记录（包括日常使用状况记录、日常维护保养记录、自检记录、运行故障和

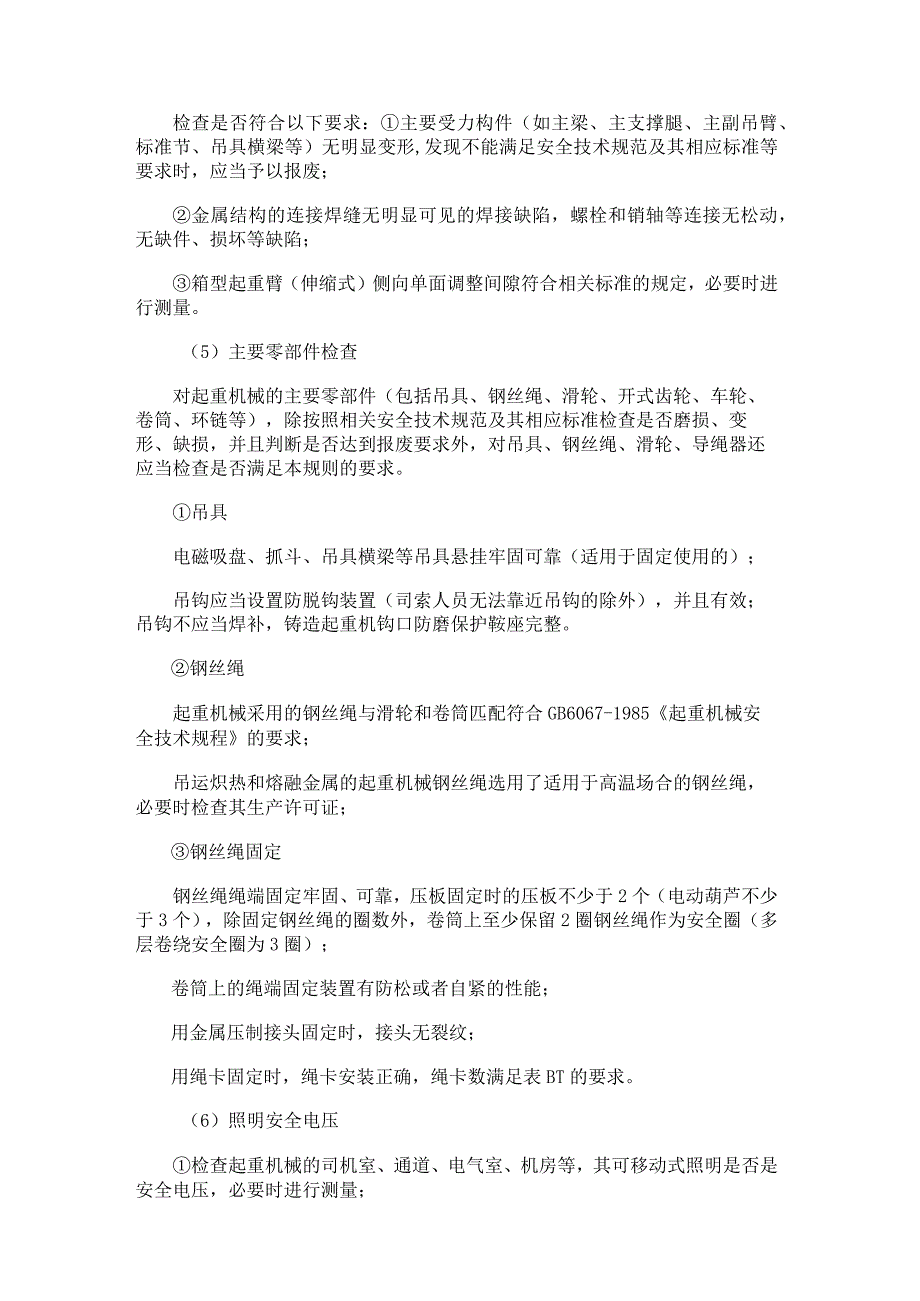

5、事故记录等）是否齐全，并且是否存档保管。（2）作业环境和外观检查检查起重机械的作业环境和起重机械外观是否符合以下要求：起重机械明显部位标注的额定起重量标志和安全检验合格标志清晰，符合规定；起重机械运动部分与建筑物、设施、输电线的安全距离符合相应标准，总高大于30m的室外起重机，在周围无高于起重机顶尖的建筑物等设施，有可能相碰或者有可能成为飞机起落飞行的危险障碍时，应当设置红色障碍灯，并且有效，障碍灯的电源不得受起重机停机影响而断电；防爆起重机上的安全保护装置、电气元件、照明器材等需要采用符合防爆要求的，不低于整机防爆级别和温度组别。（3）司机室检查对于设置司机室的起重机械，应当检查司机室是否符
6、合以下要求：司机室配有灭火器和绝缘地板,各操作装置标志完好、醒目；司机室的固定连接牢固，无明显缺陷，在露天工作设置防风、防雨、防晒等防护装置。检查是否符合以下要求：主要受力构件（如主梁、主支撑腿、主副吊臂、标准节、吊具横梁等）无明显变形,发现不能满足安全技术规范及其相应标准等要求时，应当予以报废；金属结构的连接焊缝无明显可见的焊接缺陷，螺栓和销轴等连接无松动，无缺件、损坏等缺陷；箱型起重臂（伸缩式）侧向单面调整间隙符合相关标准的规定，必要时进行测量。（5）主要零部件检查对起重机械的主要零部件（包括吊具、钢丝绳、滑轮、开式齿轮、车轮、卷筒、环链等），除按照相关安全技术规范及其相应标准检查是否磨损
7、、变形、缺损，并且判断是否达到报废要求外，对吊具、钢丝绳、滑轮、导绳器还应当检查是否满足本规则的要求。吊具电磁吸盘、抓斗、吊具横梁等吊具悬挂牢固可靠（适用于固定使用的）；吊钩应当设置防脱钩装置（司索人员无法靠近吊钩的除外），并且有效；吊钩不应当焊补，铸造起重机钩口防磨保护鞍座完整。钢丝绳起重机械采用的钢丝绳与滑轮和卷筒匹配符合GB6067-1985起重机械安全技术规程的要求；吊运炽热和熔融金属的起重机械钢丝绳选用了适用于高温场合的钢丝绳，必要时检查其生产许可证；钢丝绳固定钢丝绳绳端固定牢固、可靠，压板固定时的压板不少于2个（电动葫芦不少于3个），除固定钢丝绳的圈数外，卷筒上至少保留2圈钢丝绳作
8、为安全圈（多层卷绕安全圈为3圈）；卷筒上的绳端固定装置有防松或者自紧的性能；用金属压制接头固定时，接头无裂纹；用绳卡固定时，绳卡安装正确，绳卡数满足表BT的要求。（6）照明安全电压检查起重机械的司机室、通道、电气室、机房等，其可移动式照明是否是安全电压，必要时进行测量；检查是否按规定禁用金属结构做照明线路的回路。（7）信号指示查验配置情况并且进行操作试验，检查以下装置是否有效：起重机械总电源开关状态在司机室内有明显的信号指示；起重机械（手电门控制除外）有警示音响信号，并且在起重机械工作场地范围内能够清楚地听到。（8）起重量限制器额定起重量不随幅度变化的起重机械，应当按照安全技术规范的要求设置起
9、重量限制器，以环链电动葫芦作为起升机构的起重机械可以采用安全离合器的方式来达到超载保护功能。（9）力矩限制器检查是否按照安全技术规范的要求设置起重力矩限制器。（10）防倾翻安全钩检查在主梁一侧落钩的单主梁起重机防倾翻安全钩，当小车正常运行时，是否能够保证安全钩与主梁的间隙合理，运行无卡阻。（11）偏斜显示（限制）装置检查是否设置偏斜显示或者限制装置。（12）水平仪对额定起重量大于或者等于16t的汽车和轮胎起重机，起重量大于50t的履带起重机，检查水平仪是否完好。（13）空载试验按照起升（升降）、回转、变幅、小车（横向移动）、大车（纵向移动）顺序对各类起重机进行空载运行试验，并且进行如下检查：检
10、查各机构运转是否正常，制动是否可靠；检查操纵系统、电气控制系统工作是否正常;检查起重机械沿轨道全长运行是否有啃轨现象;检查各种安全装置工作是否可靠有效。吊车3、吊装方法及钢丝绳的选用根据管道重量的计算，捆绑管子时选用绳索平吊法，吊绳与管子的夹角不宜过小，一般选用大于45。为宜。钢丝绳的选用根据其有效破断拉力来确定，经验公式如下：Cd2=F,C取5055倍。F：最大破坏拉力，单位kg；d：直径，单位mm；则最大破坏拉力F=(6.635/4)*3=4976.25kg,即钢丝绳的直径为：d=10mm,C取50,则选用10mm的钢丝绳。四、管道吊装1、吊装施工工艺流程吊装场地面强度核实一吊车就位一工作
11、半径核实一挂钩一试吊一正式吊装一管道就位一摘钩2、施工准备（1）认真学习施工图纸，并组织班组了解安装的技术要求进行技术及安全交底。（2）认真核对吊装物的数量、重量、规格。（3）检查起重机械的基础、路基是否符合要求。（4）检查起重机械的起升高度、起升重量是否达到吊装要求。（5）检查起重机械各安全装置、防护装置是否齐全，操纵系统和制动系统是否正常。（6）检查吊钩、钢丝绳、钢丝绳顶端固定情况是否正常。（7）检查绳卡、卡具等是否变形、裂纹、磨损等异常情况。（8）检查周围环境及起重范围内有无障碍物。3、管道安装（1）吊装前的准备工作进场的管子应堆放在基坑顶2米外平整的地方，不同类别和不同规格的管子要分开
12、堆放，跺与跺之间要留有通道。吊车、拖板车、索具道木等车辆和机器都已准备齐全，各个工种的人员准备完善，吊装方案已经批准，并对作业人员进行了安全技术交底。管道安装前，逐节检查管道质量，尤其承、企口必须无破损，必须核实钢筋混凝土管的强度是否达到100%设计要求，以及型号是否正确，有无损伤。橡胶圈需圆度均匀、质地致密，无气泡、气孔，表面平整，存放在阴凉处，不得在阳光下直晒72小时以上。钢筋混凝土管采取平卧放置，吊装位置钢筋混凝土管中部吊装孔，两边用粗铁销子插入吊装孔，钢筋混凝土管取水平位吊装。（2）管道吊装管子在下沟前应先进行试吊，当管材稳定后吊离地面20cm,检查各吊点及吊索、构件受力，一切无问题后
13、方可正式吊装。钢筋碎管安装前应首先确定好中线及检查井的位置，检验基础高程合格后，开始从下游吊装下管，起吊后调整管材承插口方向，将管材起吊至沟槽上方缓慢下降，下降过程中防止管材与沟槽壁发生碰撞。管材到位后，取悬停位置，由人工配合机械紧管、就位。安装时，先把管口清洗干净，然后将橡胶圈套在管道的插口上，人工配合吊车安装。安装好第一节管道，并将其固定，然后再下第二节管，安装好橡胶圈，并清除承口内的泥沙。用吊车将插口插入承口内，然后用挖掘机慢慢顶入使插口全部插入承口内。经检查管材就位后，缓慢松绳，摘下吊索，拆除U环，进行下一根管材吊装。五、吊装安全措施1、起重机械的操作人员和起重指挥人员必须是经过专门操
