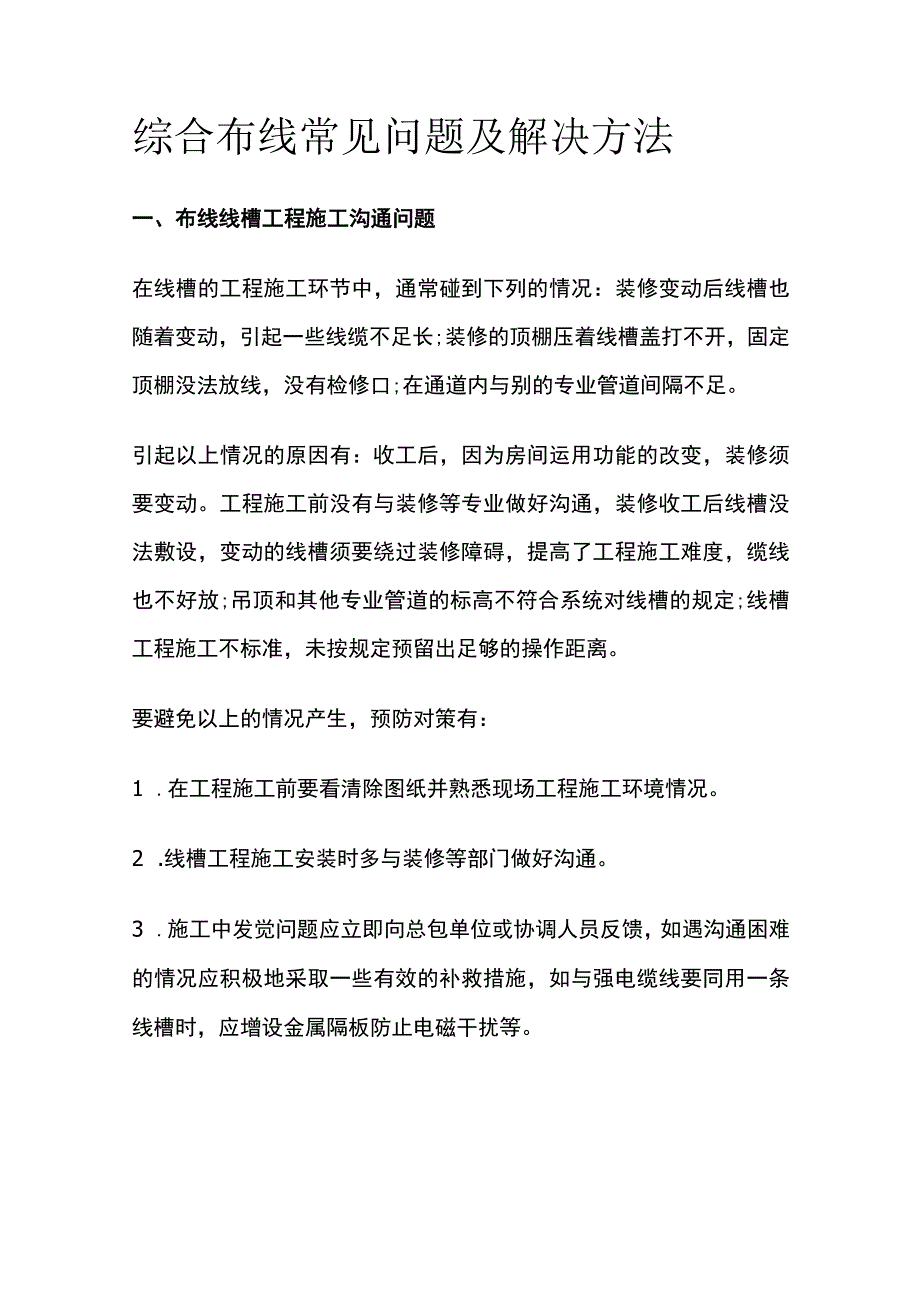

1、综合布线常见问题及解决方法一、布线线槽工程施工沟通问题在线槽的工程施工环节中，通常碰到下列的情况：装修变动后线槽也随着变动，引起一些线缆不足长;装修的顶棚压着线槽盖打不开，固定顶棚没法放线，没有检修口;在通道内与别的专业管道间隔不足。引起以上情况的原因有：收工后，因为房间运用功能的改变，装修须要变动。工程施工前没有与装修等专业做好沟通，装修收工后线槽没法敷设，变动的线槽须要绕过装修障碍，提高了工程施工难度，缆线也不好放;吊顶和其他专业管道的标高不符合系统对线槽的规定;线槽工程施工不标准，未按规定预留出足够的操作距离。要避免以上的情况产生，预防对策有：1 .在工程施工前要看清除图纸并熟悉现场工程

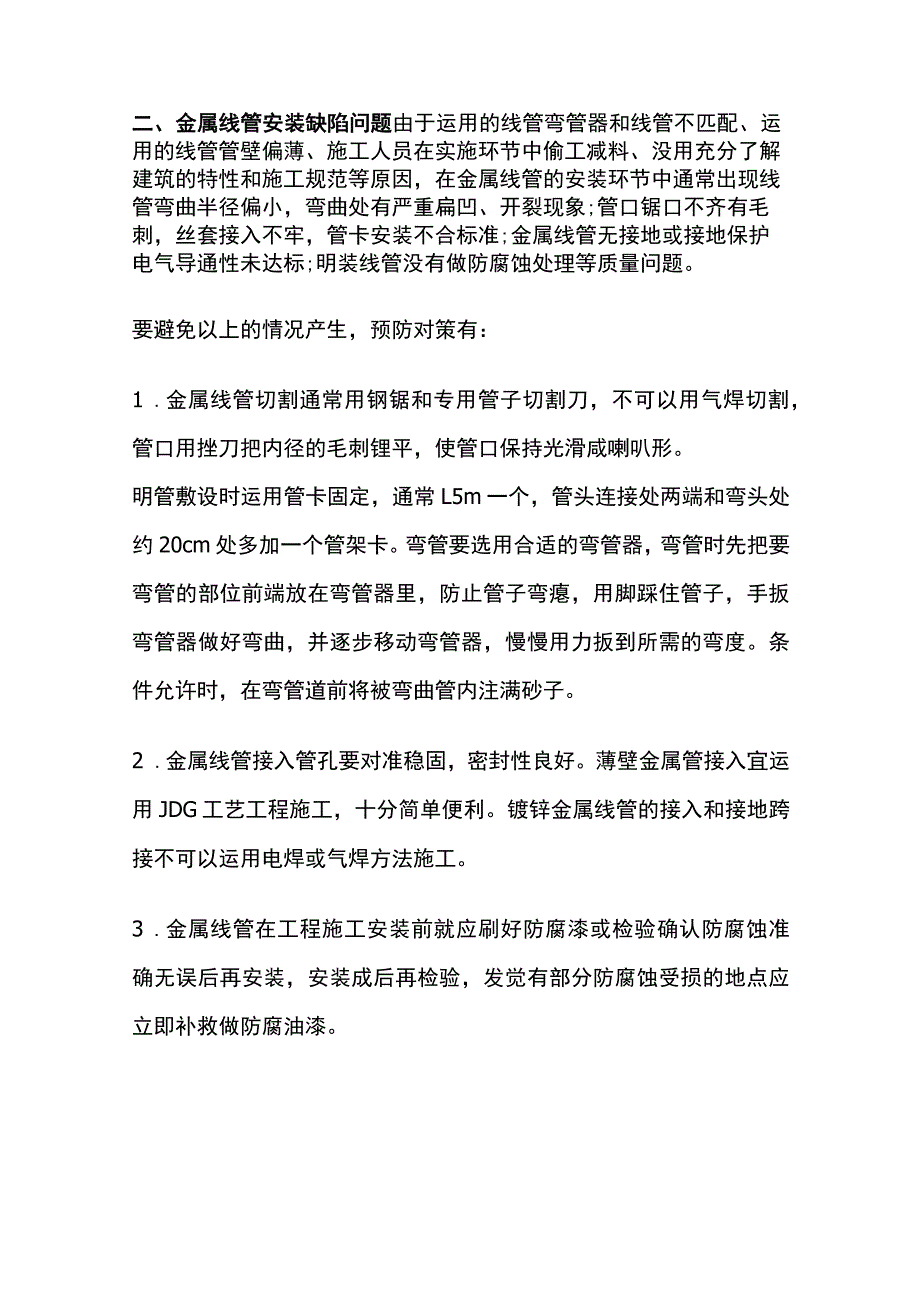

2、施工环境情况。2 .线槽工程施工安装时多与装修等部门做好沟通。3 .施工中发觉问题应立即向总包单位或协调人员反馈，如遇沟通困难的情况应积极地采取一些有效的补救措施，如与强电缆线要同用一条线槽时，应增设金属隔板防止电磁干扰等。二、金属线管安装缺陷问题由于运用的线管弯管器和线管不匹配、运用的线管管壁偏薄、施工人员在实施环节中偷工减料、没用充分了解建筑的特性和施工规范等原因，在金属线管的安装环节中通常出现线管弯曲半径偏小，弯曲处有严重扁凹、开裂现象;管口锯口不齐有毛刺，丝套接入不牢，管卡安装不合标准;金属线管无接地或接地保护电气导通性未达标;明装线管没有做防腐蚀处理等质量问题。要避免以上的情况产生，
3、预防对策有：1 .金属线管切割通常用钢锯和专用管子切割刀，不可以用气焊切割，管口用挫刀把内径的毛刺锂平，使管口保持光滑咸喇叭形。明管敷设时运用管卡固定，通常L5m一个，管头连接处两端和弯头处约20cm处多加一个管架卡。弯管要选用合适的弯管器，弯管时先把要弯管的部位前端放在弯管器里，防止管子弯瘪，用脚踩住管子，手扳弯管器做好弯曲，并逐步移动弯管器，慢慢用力扳到所需的弯度。条件允许时，在弯管道前将被弯曲管内注满砂子。2 .金属线管接入管孔要对准稳固，密封性良好。薄壁金属管接入宜运用JDG工艺工程施工，十分简单便利。镀锌金属线管的接入和接地跨接不可以运用电焊或气焊方法施工。3 .金属线管在工程施工安

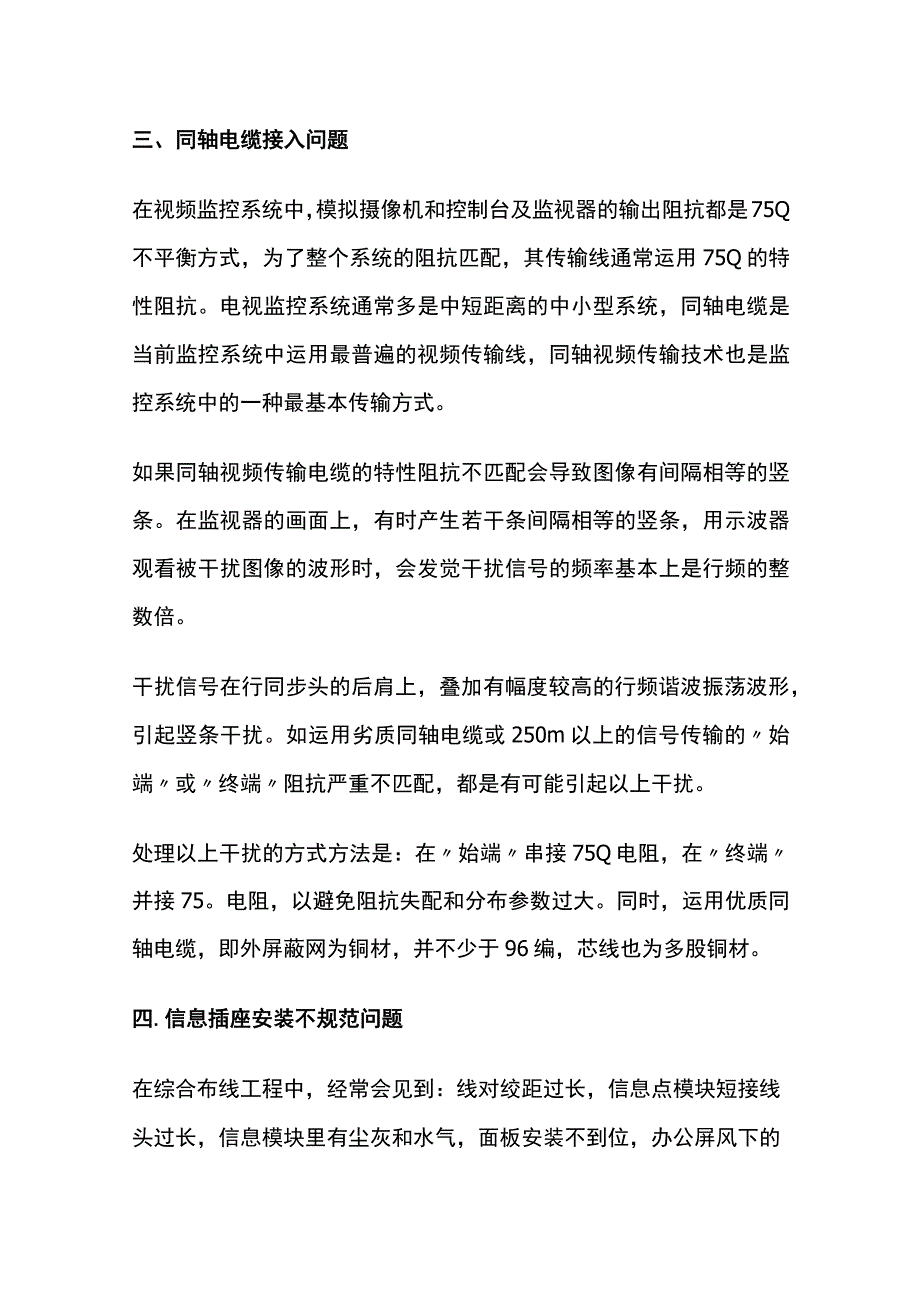

4、装前就应刷好防腐漆或检验确认防腐蚀准确无误后再安装，安装成后再检验，发觉有部分防腐蚀受损的地点应立即补救做防腐油漆。三、同轴电缆接入问题在视频监控系统中，模拟摄像机和控制台及监视器的输出阻抗都是75Q不平衡方式，为了整个系统的阻抗匹配，其传输线通常运用75Q的特性阻抗。电视监控系统通常多是中短距离的中小型系统，同轴电缆是当前监控系统中运用最普遍的视频传输线，同轴视频传输技术也是监控系统中的一种最基本传输方式。如果同轴视频传输电缆的特性阻抗不匹配会导致图像有间隔相等的竖条。在监视器的画面上，有时产生若干条间隔相等的竖条，用示波器观看被干扰图像的波形时，会发觉干扰信号的频率基本上是行频的整数倍。干
5、扰信号在行同步头的后肩上，叠加有幅度较高的行频谐波振荡波形，引起竖条干扰。如运用劣质同轴电缆或250m以上的信号传输的始端或终端阻抗严重不匹配，都是有可能引起以上干扰。处理以上干扰的方式方法是：在始端串接75Q电阻，在终端并接75。电阻，以避免阻抗失配和分布参数过大。同时，运用优质同轴电缆，即外屏蔽网为铜材，并不少于96编，芯线也为多股铜材。四.信息插座安装不规范问题在综合布线工程中，经常会见到：线对绞距过长，信息点模块短接线头过长，信息模块里有尘灰和水气，面板安装不到位，办公屏风下的信息插座安装不到位，信息插座的线缆预留过长等状况。引起以上情况的原因有：没有运用专用的网络端接工具来端接，把线
6、对拧开为端接便利。网络端接的施工人员没有经过专业培训I,信息点面板和防尘盖装反，或插座面板质量太差。工程施工安装中没有留意屏风是否与面板配套。要避免以上的情况产生，预防对策有：1.剥除电缆护套是应运用专用剥线器，不可以剥伤绝缘层，电缆中间不可以产生断接现象。压接时一对一对拧开，放入与信息模块对应的端口上。2 .安装屏风下的信息插座时要留意面板的扣板顶到底板，面板上要和屏风隔板紧贴，固定牢靠直到用手无法拧动。3 .要特别注意现场的实际情况，有的屏风隔板和信息插座面板不配套。4 .面板的质量要严格把关，工程施工安装时还应留意与底盒和建筑物表面或装饰层表面的结合部位的收口处理。五.电缆扎带上留尖头问
7、题经常使用小扎带的安装者可能并不知道用长的电缆扎带会有危险。对于一条4英寸的电缆扎带来讲，用侧面刀或线务员用的钳子在扎带头式结头处将扎带剪得干干净净是没问题的。可视竖硬材料做的长扎带要是也这样剪，会留下尖头。其尖锐程度足以扎伤皮肤。折弯掉而不是剪得只剩扎带头一点儿是一种解决办法。事实上，无论什么型号的扎带，这种作法都是好习惯。具体方法流程是：1.从结头起留个半英寸左右长的尾巴，而不是在扎带头或结头处将扎带剪得干干净。2 .用线务员用的钳子或一副坚硬的针鼻钳子，将钳鼻插进扎带突出的地方夹住带子。3 .一边握住钳子柄，一边弯扎带，直到扎带掉下来。弯七到十次就OK了。四是用手指头在结头处摸摸，感受一下边沿不会再戳人就可以了。上文就是综合布线工程比较常见的问题及处理方法的介绍了，综合布线中的一切错误的安装，都是有可能会致使工程勉强达标或未达标，进而影响的建筑的正常运营和运用。所以想要建设成一套优质的综合布线系统，使综合布线系统发挥出应有的作用，在综合布线施工要严格遵守布线标准文件中规定的安装方式方法，运用优质的安装方式方法。
