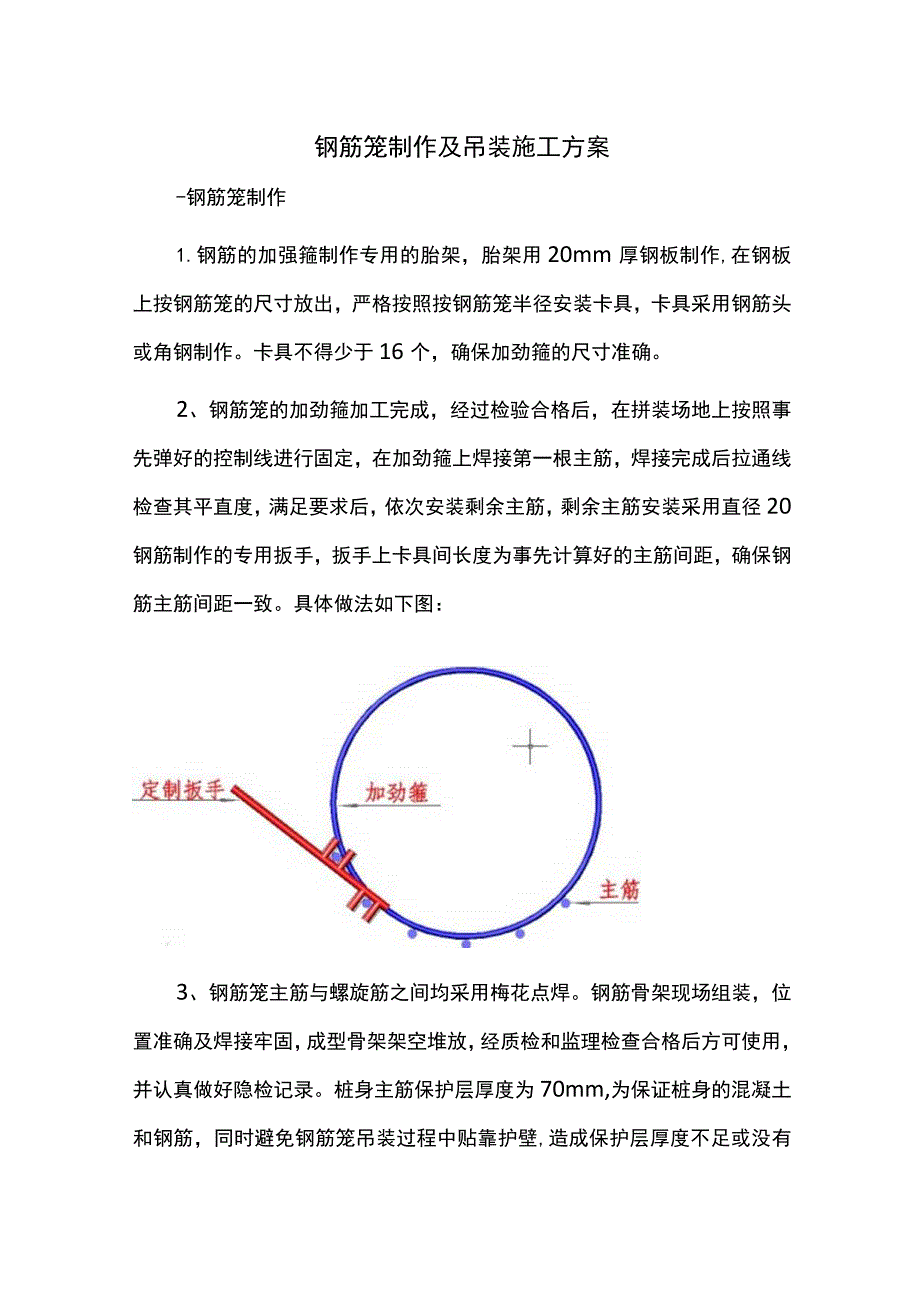

1、钢筋笼制作及吊装施工方案-钢筋笼制作1.钢筋的加强箍制作专用的胎架，胎架用20mm厚钢板制作,在钢板上按钢筋笼的尺寸放出，严格按照按钢筋笼半径安装卡具，卡具采用钢筋头或角钢制作。卡具不得少于16个，确保加劲箍的尺寸准确。2、钢筋笼的加劲箍加工完成，经过检验合格后，在拼装场地上按照事先弹好的控制线进行固定，在加劲箍上焊接第一根主筋，焊接完成后拉通线检查其平直度，满足要求后，依次安装剩余主筋，剩余主筋安装采用直径20钢筋制作的专用扳手，扳手上卡具间长度为事先计算好的主筋间距，确保钢筋主筋间距一致。具体做法如下图：3、钢筋笼主筋与螺旋筋之间均采用梅花点焊。钢筋骨架现场组装，位置准确及焊接牢固，成型骨

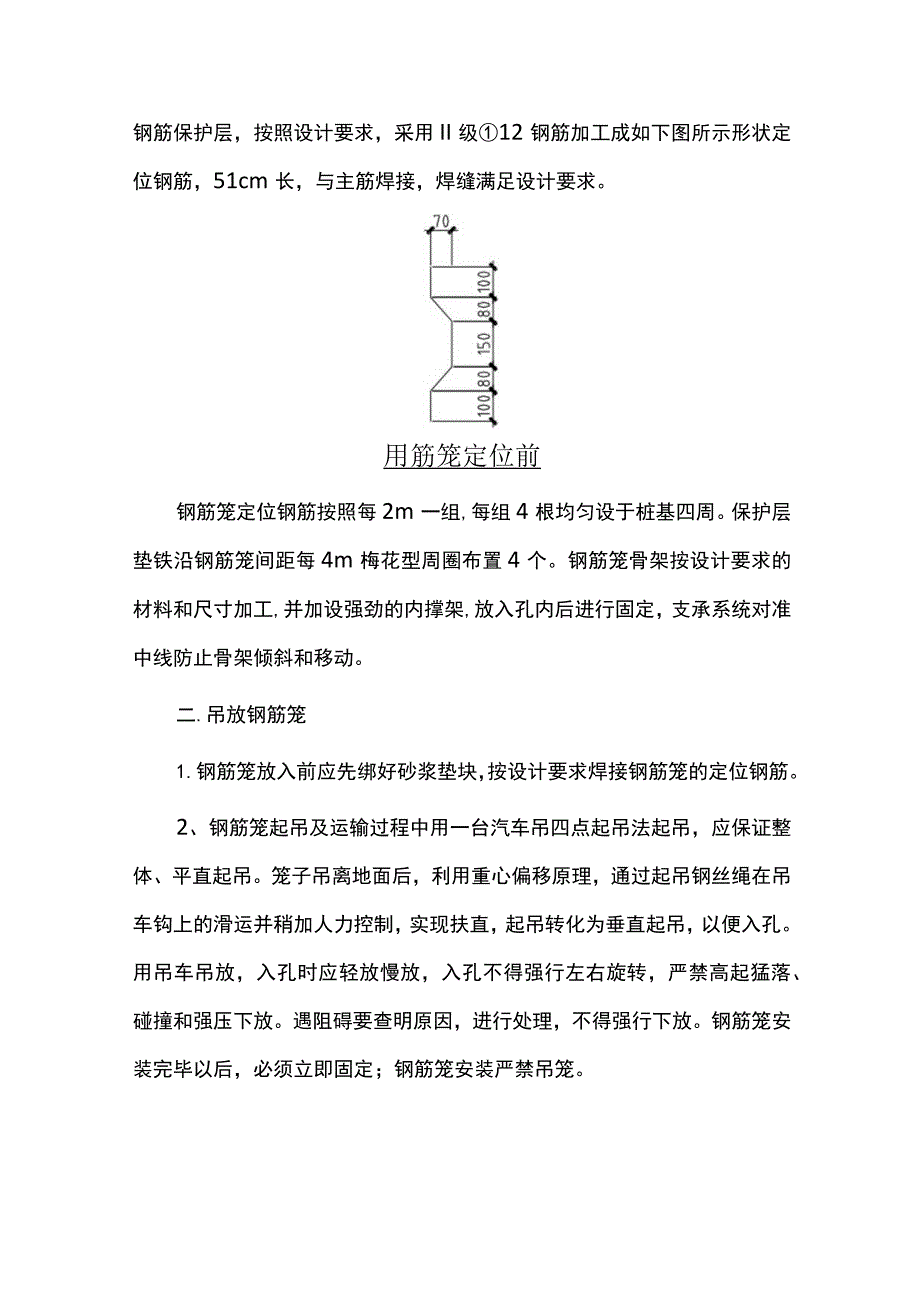

2、架架空堆放，经质检和监理检查合格后方可使用，并认真做好隐检记录。桩身主筋保护层厚度为70mm,为保证桩身的混凝土和钢筋，同时避免钢筋笼吊装过程中贴靠护壁,造成保护层厚度不足或没有钢筋保护层，按照设计要求，采用II级12钢筋加工成如下图所示形状定位钢筋，51cm长，与主筋焊接，焊缝满足设计要求。用筋笼定位前钢筋笼定位钢筋按照每2m一组,每组4根均匀设于桩基四周。保护层垫铁沿钢筋笼间距每4m梅花型周圈布置4个。钢筋笼骨架按设计要求的材料和尺寸加工,并加设强劲的内撑架,放入孔内后进行固定，支承系统对准中线防止骨架倾斜和移动。二.吊放钢筋笼1.钢筋笼放入前应先绑好砂浆垫块，按设计要求焊接钢筋笼的定位钢筋。2、钢筋笼起吊及运输过程中用一台汽车吊四点起吊法起吊，应保证整体、平直起吊。笼子吊离地面后，利用重心偏移原理，通过起吊钢丝绳在吊车钩上的滑运并稍加人力控制，实现扶直，起吊转化为垂直起吊，以便入孔。用吊车吊放，入孔时应轻放慢放，入孔不得强行左右旋转，严禁高起猛落、碰撞和强压下放。遇阻碍要查明原因，进行处理，不得强行下放。钢筋笼安装完毕以后，必须立即固定；钢筋笼安装严禁吊笼。
