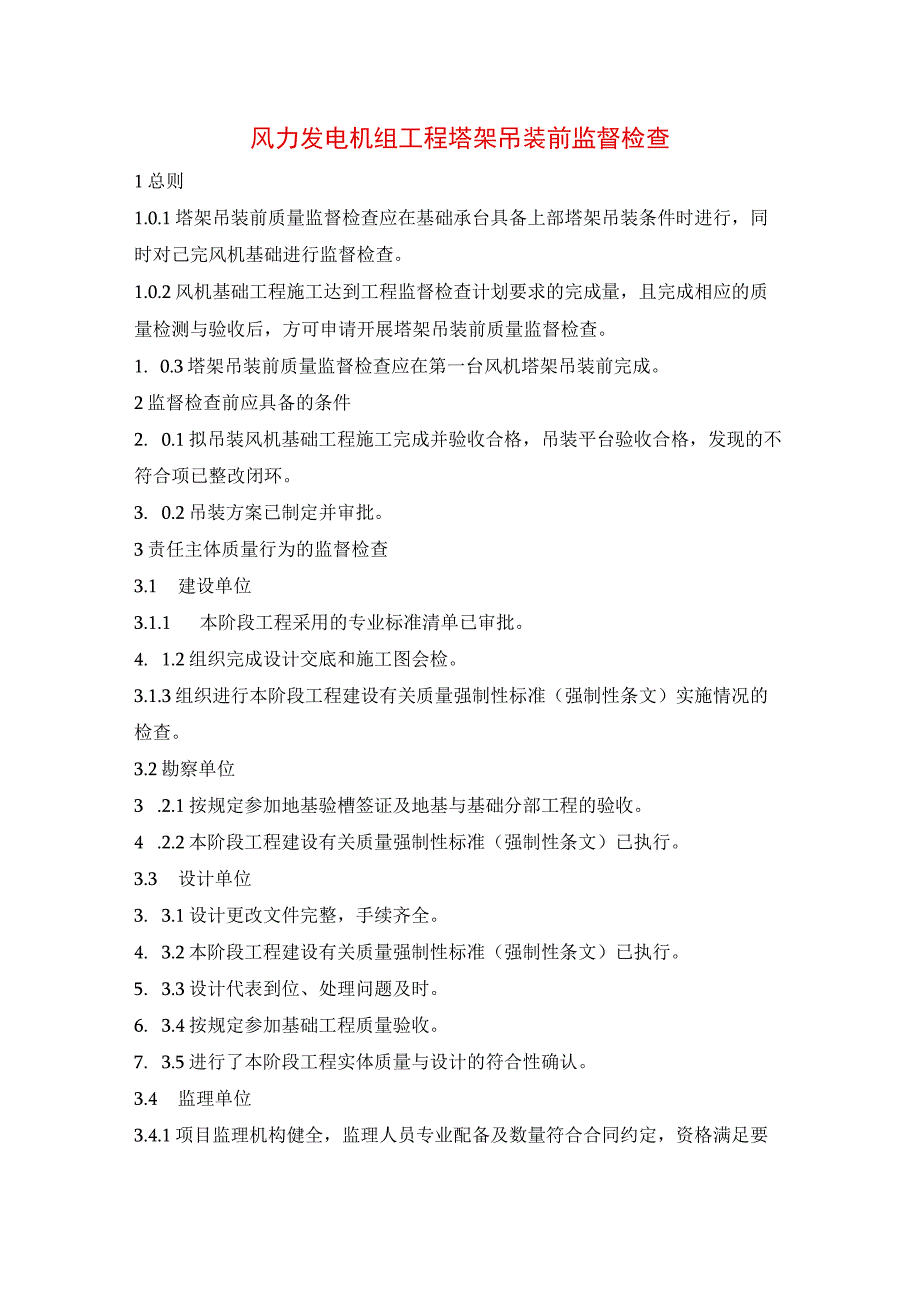

1、风力发电机组工程塔架吊装前监督检查1总则1.0.1塔架吊装前质量监督检查应在基础承台具备上部塔架吊装条件时进行，同时对己完风机基础进行监督检查。1.0.2风机基础工程施工达到工程监督检查计划要求的完成量，且完成相应的质量检测与验收后，方可申请开展塔架吊装前质量监督检查。1. 0.3塔架吊装前质量监督检查应在第一台风机塔架吊装前完成。2监督检查前应具备的条件2. 0.1拟吊装风机基础工程施工完成并验收合格，吊装平台验收合格，发现的不符合项已整改闭环。3. 0.2吊装方案已制定并审批。3责任主体质量行为的监督检查3.1 建设单位3.1.1 本阶段工程采用的专业标准清单已审批。4. 1.2组织完成设
2、计交底和施工图会检。3.1.3组织进行本阶段工程建设有关质量强制性标准（强制性条文）实施情况的检查。3.2勘察单位3 .2.1按规定参加地基验槽签证及地基与基础分部工程的验收。4 .2.2本阶段工程建设有关质量强制性标准（强制性条文）已执行。3.3 设计单位3. 3.1设计更改文件完整，手续齐全。4. 3.2本阶段工程建设有关质量强制性标准（强制性条文）已执行。5. 3.3设计代表到位、处理问题及时。6. 3.4按规定参加基础工程质量验收。7. 3.5进行了本阶段工程实体质量与设计的符合性确认。3.4 监理单位3.4.1项目监理机构健全，监理人员专业配备及数量符合合同约定，资格满足要求；人员变

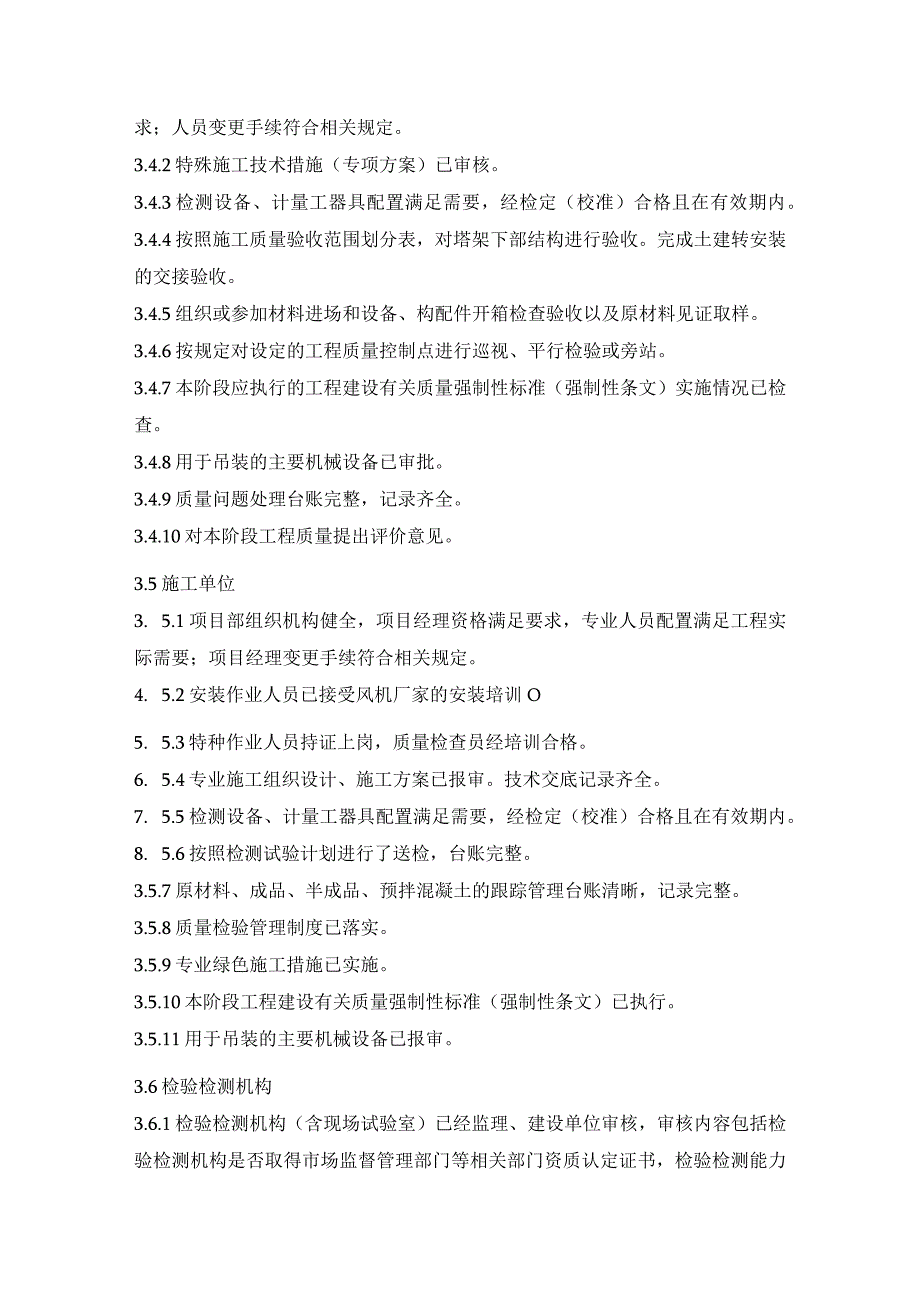

3、更手续符合相关规定。3.4.2特殊施工技术措施（专项方案）已审核。3.4.3检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。3.4.4按照施工质量验收范围划分表，对塔架下部结构进行验收。完成土建转安装的交接验收。3.4.5组织或参加材料进场和设备、构配件开箱检查验收以及原材料见证取样。3.4.6按规定对设定的工程质量控制点进行巡视、平行检验或旁站。3.4.7本阶段应执行的工程建设有关质量强制性标准（强制性条文）实施情况已检查。3.4.8用于吊装的主要机械设备已审批。3.4.9质量问题处理台账完整，记录齐全。3.4.10对本阶段工程质量提出评价意见。3.5施工单位3. 5.1项
4、目部组织机构健全，项目经理资格满足要求，专业人员配置满足工程实际需要；项目经理变更手续符合相关规定。4. 5.2安装作业人员已接受风机厂家的安装培训O5. 5.3特种作业人员持证上岗，质量检查员经培训合格。6. 5.4专业施工组织设计、施工方案已报审。技术交底记录齐全。7. 5.5检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。8. 5.6按照检测试验计划进行了送检，台账完整。3.5.7原材料、成品、半成品、预拌混凝土的跟踪管理台账清晰，记录完整。3.5.8质量检验管理制度已落实。3.5.9专业绿色施工措施已实施。3.5.10本阶段工程建设有关质量强制性标准（强制性条文）已执

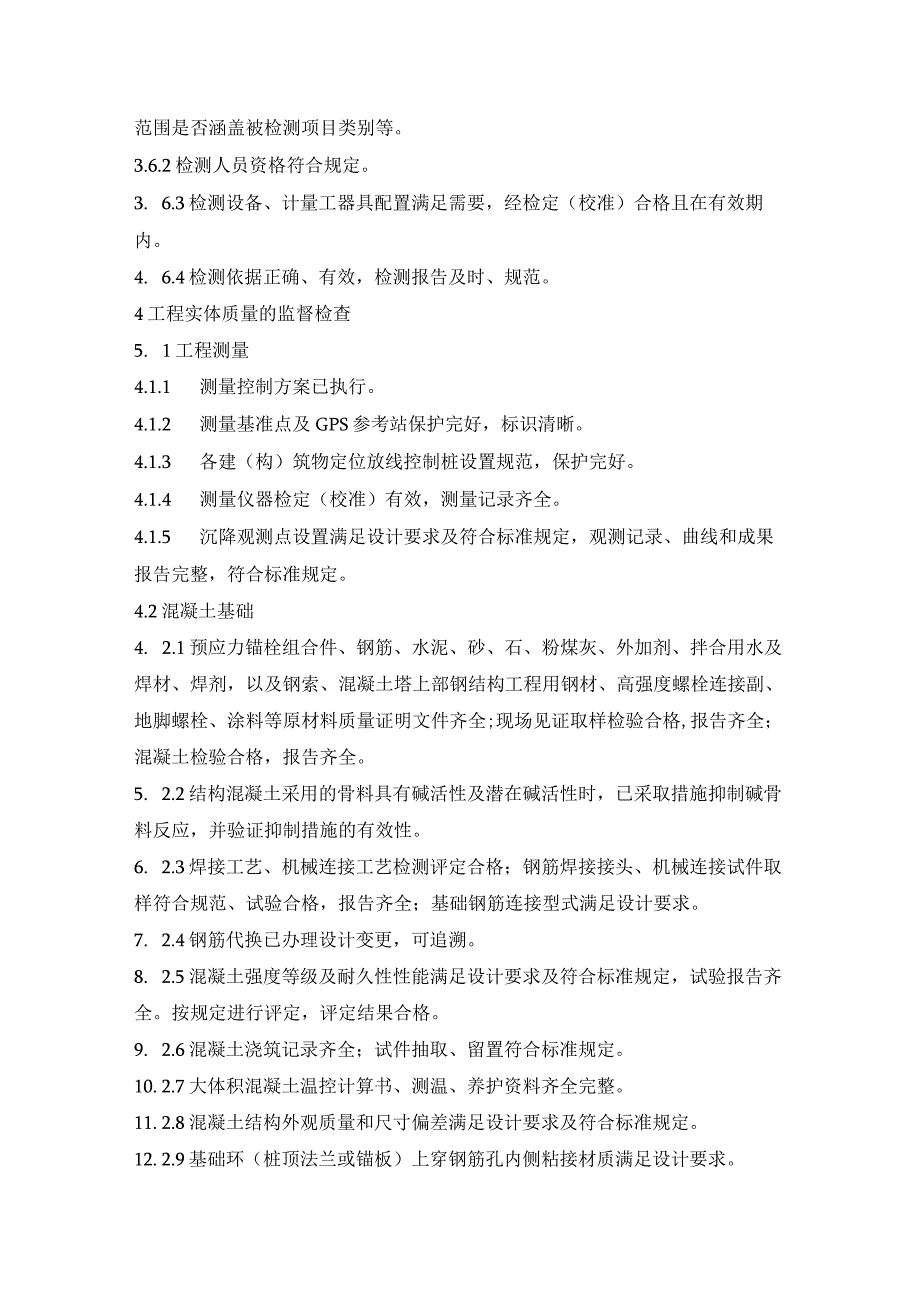

5、行。3.5.11用于吊装的主要机械设备已报审。3.6检验检测机构3.6.1检验检测机构（含现场试验室）已经监理、建设单位审核，审核内容包括检验检测机构是否取得市场监督管理部门等相关部门资质认定证书，检验检测能力范围是否涵盖被检测项目类别等。3.6.2检测人员资格符合规定。3. 6.3检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。4. 6.4检测依据正确、有效，检测报告及时、规范。4工程实体质量的监督检查5. 1工程测量4.1.1 测量控制方案已执行。4.1.2 测量基准点及GPS参考站保护完好，标识清晰。4.1.3 各建（构）筑物定位放线控制桩设置规范，保护完好。4.1.4
6、 测量仪器检定（校准）有效，测量记录齐全。4.1.5 沉降观测点设置满足设计要求及符合标准规定，观测记录、曲线和成果报告完整，符合标准规定。4.2混凝土基础4. 2.1预应力锚栓组合件、钢筋、水泥、砂、石、粉煤灰、外加剂、拌合用水及焊材、焊剂，以及钢索、混凝土塔上部钢结构工程用钢材、高强度螺栓连接副、地脚螺栓、涂料等原材料质量证明文件齐全;现场见证取样检验合格,报告齐全；混凝土检验合格，报告齐全。5. 2.2结构混凝土采用的骨料具有碱活性及潜在碱活性时，已采取措施抑制碱骨料反应，并验证抑制措施的有效性。6. 2.3焊接工艺、机械连接工艺检测评定合格；钢筋焊接接头、机械连接试件取样符合规范、试验
7、合格，报告齐全；基础钢筋连接型式满足设计要求。7. 2.4钢筋代换已办理设计变更，可追溯。8. 2.5混凝土强度等级及耐久性性能满足设计要求及符合标准规定，试验报告齐全。按规定进行评定，评定结果合格。9. 2.6混凝土浇筑记录齐全；试件抽取、留置符合标准规定。10. 2.7大体积混凝土温控计算书、测温、养护资料齐全完整。11. 2.8混凝土结构外观质量和尺寸偏差满足设计要求及符合标准规定。12. 2.9基础环（桩顶法兰或锚板）上穿钢筋孔内侧粘接材质满足设计要求。13. .10基础环（桩顶法兰或锚板）水平度误差、设备基础预埋件（管）位置、标高及埋置质量满足设计要求及符合标准规定。14. .11基
8、础密封防水满足设计要求；基础塔架内排水管方向、坡度正确。15. 2.12基础采用预应力锚栓组合件时，下锚板螺栓螺母隐蔽验收（含影像资料）、预应力锚栓张拉紧固记录齐全，验收合格；外圈锚栓设置防腐套、保护套。16. 2.13设备基础预埋件（管）位置、标高及埋置质量满足设计要求及符合标准规定。17. 2.14基础接地装置接地引线搭接长度、焊接质量、防腐等满足设计要求及符合标准规定。4.2.15贮水（油）池等构筑物满水试验合格，签证记录齐全。4. 2.16地基验槽、隐蔽验收、质量验收签证记录齐全。4.3基础防腐（防水）4.3.1防腐（防水）材料性能质量证明文件齐全，复试报告齐全。4.3.2基础防腐（防
9、水）施工质量验收记录齐全。4.3.3防腐（防水）层满足设计要求，施工记录齐全，粘接牢固，表面无损伤。4.4冬期施工4.4.1冬期施工措施和越冬保温措施已审批。4.4.2原材料预热、选用的外加剂、混凝土拌合和浇筑条件、试件抽取留置符合规定。4.4.3冬期施工的混凝土工程，养护条件、测温次数符合标准规定，记录齐全。4.4.4冬期停、缓建工程，混凝土施工的停留位置以及入冬前混凝土的强度满足设计要求及符合标准规定。4.5其他设施4.5.1风电场道路平整、通畅、有道路标识系统，路面排水设施、路基支挡、防护工程满足设计要求。4.5.2已完风机平台回填土密实无塌陷，边坡防护满足设计要求。4.5.3防护及支档（挡）工程泄水孔、排水设施以及变形缝、沉降缝设置满足设计要求及符合标准规定。4. 5.4吊装平台地基承载力满足设计或吊装专项方案要求。5质量监督检测5. 0.1开展现场质量监督检查时，应对有关检测试验报告进行查验，必要时可进行验证性抽样检测。对监督检查中发现有突出质量问题、隐患的部位或对工程安全有影响的重要部位、隐蔽工程，以及对检测成果存疑或与现场实际情况不符的，由具备资质的第三方检验检测机构独立进行检验检测，并出具结论性意见。
