1、一、工程安装概况及设备性能1、工程概况新建海航学院一期配套宿舍、食堂、教学楼及室外工程,位于某某省某某市美兰机场东侧,某某市琼山区、龙塘镇潭口村,本次施工的宿舍、食堂、设备房和室外工程,为海航学院飞行模拟机楼一期配套工程,位于飞行模拟机楼南侧,西侧为拟建防护绿地,紧贴拟建规划道路。东侧与规划中的海航学院活动中心相邻,南侧为规划中的宿舍楼。总用地面积.5m2园区总建筑面积疔配套宿舍、食堂建筑面积22263m2地上建筑面积22263m2地下建筑面积0m2计容积率面积m2建筑高度22.35m地下室层数0层地上层数6层设计使用年限50年建筑类别一类低层公共建筑屋面防水等级宿舍、食堂11级设备房I级建筑

2、标高0.00食堂12.75m、宿舍12.80m、设备房12.80m墙体非承重的外围护墙体及隔墙100、180、200厚灰砂砖、混凝土加气砌块混凝土结构概况:结构形式钢筋混凝土、框架结构基础型式管桩桩基、承台基础抗震设防类别一般设防类地面粗糙度B类耐火等级二级抗震设防烈度8度抗震等级框架、三级填充墙地上外墙、内墙采用100、180、200厚灰砂砖、加气混凝土砌块,M7.5水泥砂浆、和专用砂浆。2、塔式起重机主要技术参数:1)、塔机型号:QTZ80(TC5610)2)、生产厂家:中联重科股份总承包公司3)、最大起升高度为:141.3m(附着式)4)、起重臂长度:56m;平衡臂长度:12.24m;平

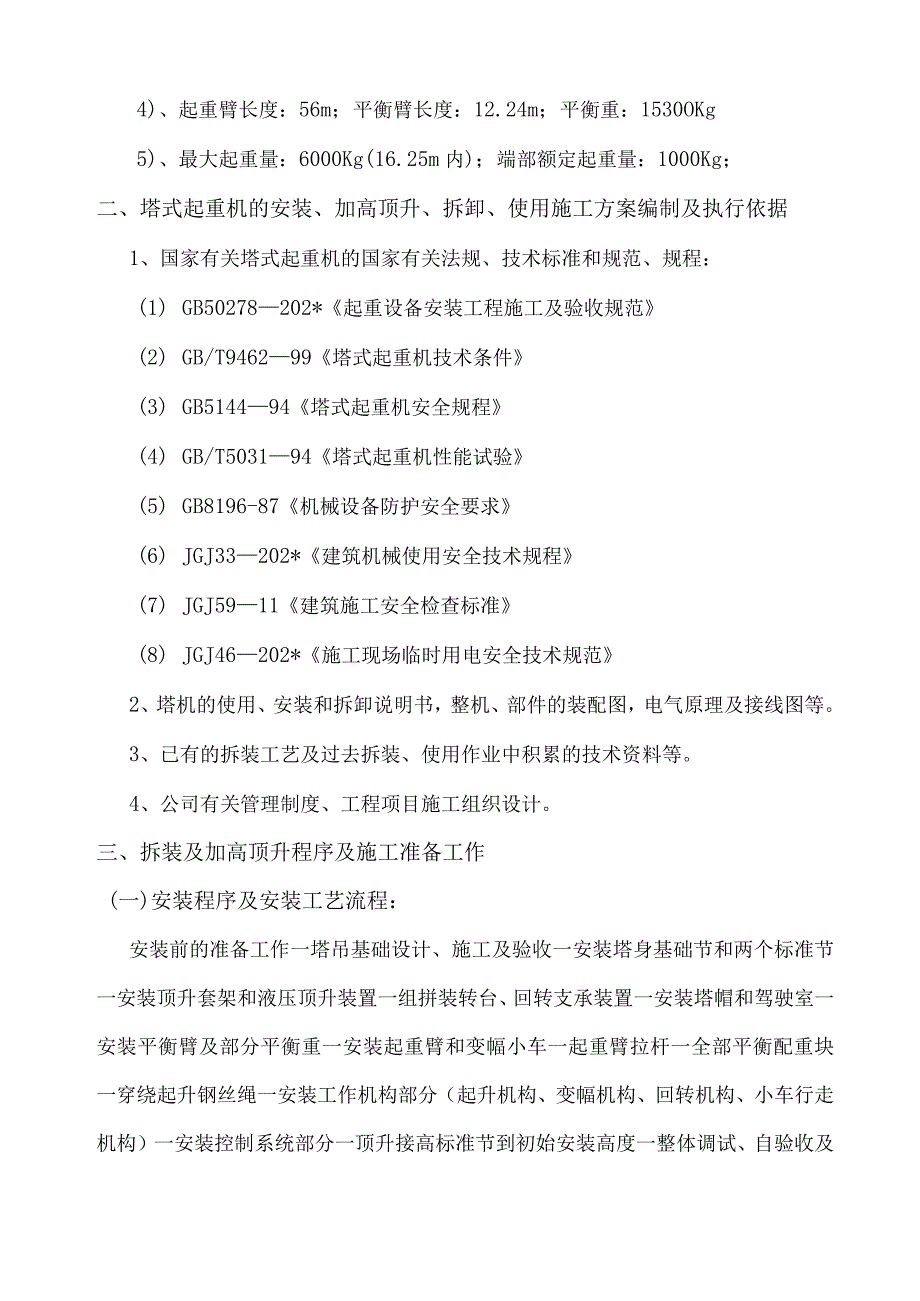

3、衡重:1530OKg5)、最大起重量:6000Kg(16.25m内);端部额定起重量:1000Kg;二、塔式起重机的安装、加高顶升、拆卸、使用施工方案编制及执行依据1、国家有关塔式起重机的国家有关法规、技术标准和规范、规程:(1) GB50278202*起重设备安装工程施工及验收规范(2) GB/T946299塔式起重机技术条件(3) GB514494塔式起重机安全规程(4) GB/T503194塔式起重机性能试验(5) GB8196-87机械设备防护安全要求(6) JGJ33202*建筑机械使用安全技术规程(7) JGJ5911建筑施工安全检查标准(8) JGJ46202*施工现场临时用电安

4、全技术规范2、塔机的使用、安装和拆卸说明书,整机、部件的装配图,电气原理及接线图等。3、已有的拆装工艺及过去拆装、使用作业中积累的技术资料等。4、公司有关管理制度、工程项目施工组织设计。三、拆装及加高顶升程序及施工准备工作(一)安装程序及安装工艺流程:安装前的准备工作一塔吊基础设计、施工及验收一安装塔身基础节和两个标准节一安装顶升套架和液压顶升装置一组拼装转台、回转支承装置一安装塔帽和驾驶室一安装平衡臂及部分平衡重一安装起重臂和变幅小车一起重臂拉杆一全部平衡配重块一穿绕起升钢丝绳一安装工作机构部分(起升机构、变幅机构、回转机构、小车行走机构)一安装控制系统部分一顶升接高标准节到初始安装高度一整

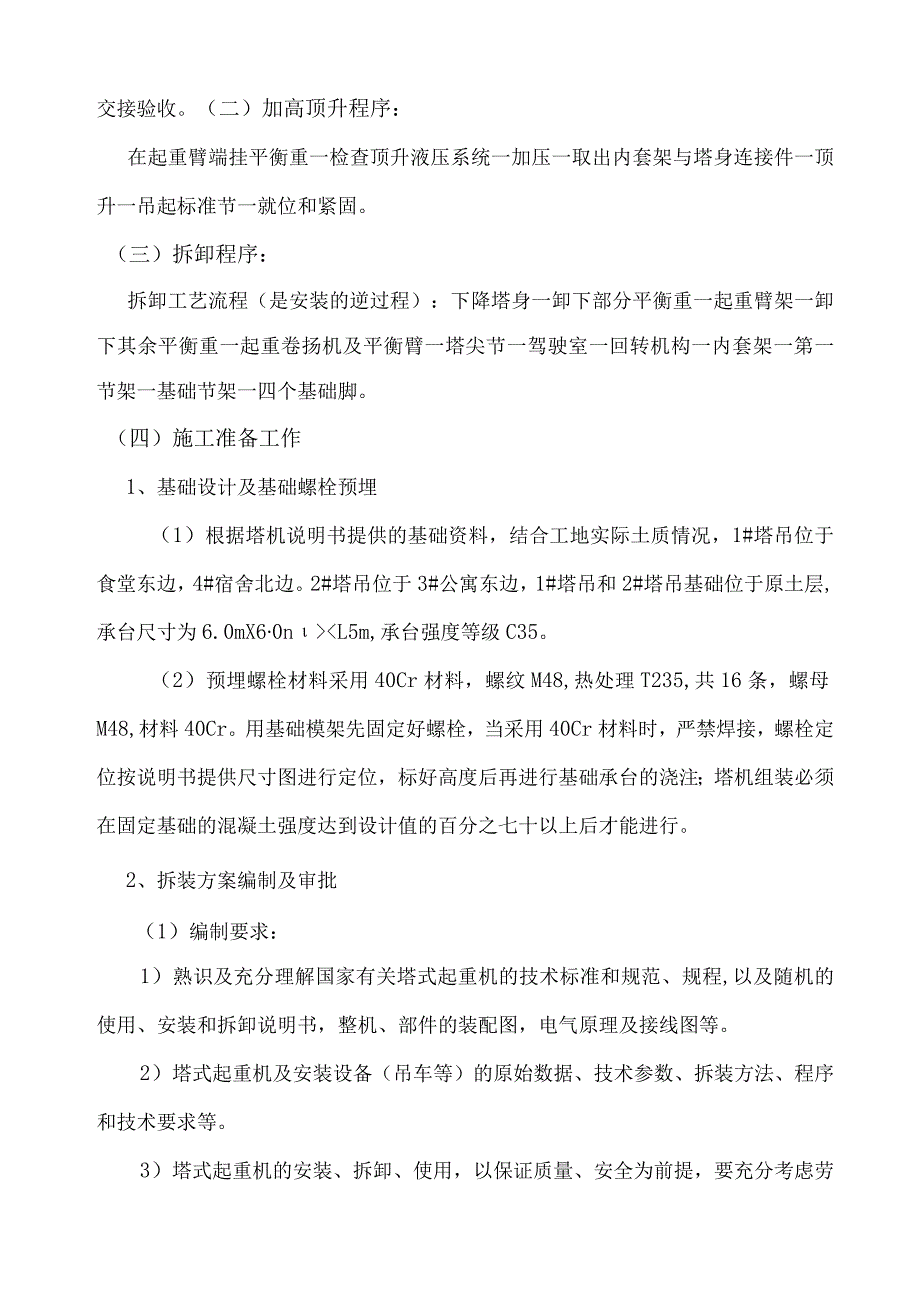

5、体调试、自验收及交接验收。(二)加高顶升程序:在起重臂端挂平衡重一检查顶升液压系统一加压一取出内套架与塔身连接件一顶升一吊起标准节一就位和紧固。(三)拆卸程序:拆卸工艺流程(是安装的逆过程):下降塔身一卸下部分平衡重一起重臂架一卸下其余平衡重一起重卷扬机及平衡臂一塔尖节一驾驶室一回转机构一内套架一第一节架一基础节架一四个基础脚。(四)施工准备工作1、基础设计及基础螺栓预埋(1)根据塔机说明书提供的基础资料,结合工地实际土质情况,1#塔吊位于食堂东边,4#宿舍北边。2#塔吊位于3#公寓东边,1#塔吊和2#塔吊基础位于原土层,承台尺寸为6.0mX60nY-206个、8个3电动扳手6910型1个4手

6、拉葫芦3t1台5钢丝绳17mm、6m长4条6扳手18寸、12各2把随机工具7接地电阻测试仪ZC-81台8经纬仪J21台9水平尺1把10大锤8磅1把11万用表M5001台根据吊装组件起吊重量及起吊高度、起吊半径,选用QY25t汽车吊能满足要求。4、安拆前,使每位参加安装作业的人员都理解领会安装塔机的整个过程,并做好安全安装技术交底工作。5、做好安装现场的清理工作,平整进出口道路,清理现场各种障碍杂物,使之具备安装条件。6、检查金属结构的成套性与完好性,起升机构是否完整良好,电气设备是否齐全、可靠,检查钢丝绳是否完好。7、在安装现场作业区内设置警戒栏和警戒牌。8、要求施工单位在安装范围内的一切施工

7、作业暂停。9、作业工位的布置、人员配备(分工种、等级)以及承担的工作内容指派技术负责人:某宏文;现场负责人:符绩帆;以及安全员:林忠琨;对安装工作进行指挥协调和安全监督,指挥1人,起重及安装工人4人,电工1人,操作工1人,具体分工如下:姓名性别年龄职务/工种特种作业人员证号工作内容符绩帆男42安装负责人/副主任琼246101001934现场技术监督林忠琨男31安全员琼A*0110负责现场安全某军军男32登高架设作业琼建安审C202*0206负责安装及各种螺栓和销轴连接及调整某小春男33登高架设作业琼A05202*000124负责安装及各种螺栓和销轴连接及调整林坚群男33登高架设作业琼A0520

8、2*000123负责安装及各种螺栓和销轴连接及调整四、塔机的安装、顶升加高、拆卸工艺与方法(一)塔机的安装工艺与方法1、金属结构部分安装的工艺与方法(1)底座的安装把塔机底座安装在预定的基础上,并注意调整支脚搁在垫铁上,使套架底座框架翼缘离地,并注意调平拧紧地脚螺栓时,不允许用大锤敲打扳手,地脚螺栓只能使用一次。(2)塔身的安装安装套架第一标准节架,用螺栓把套架标准节和底座连接板紧固,所有高强度螺栓的预紧扭矩应达到1400N-M,每根高强度螺栓均应装配两个垫圈和两个螺母,并拧紧防松。双螺母中防松螺母预紧扭矩应稍大于或等于1400N-M,然后在塔吊底座调整铁板,使套架底座的四个支点升高或降低,用

9、经纬仪(J2)或吊线法校正塔身垂直度,主弦杆四侧面垂直度误差应补大于1.5/1000范围,若出现节架两对面的偏移为一前一后,则校正到前后误差相近为止。将爬升架组装完毕,将吊具挂在爬升架上,拉紧钢丝绳吊起,切忌安装顶升油缸的位置必须与塔身踏步同侧。将爬升架缓慢套装在第二个塔身节外侧。爬升架的活动爬爪放在塔身节的第二节(从下往上数)上部的踏步上,安装顶升油缸,将液压油泵吊装到平台一角,接油管,检查液压系统的运转情况。(3)回转支承及塔帽的安装用移动式汽车吊在地面上将回转上下支承架、回转支承、回转上支承、回转机构、过渡节架和平台依次装好;用25t汽车吊吊装到套架上,并用销轴连接;将内套架和回转支承用

10、25t汽车吊吊起,摆动内套架内的支脚使其离开踏板,吊钩下降,使回转下支撑架的主角钢插入标准节的连接板内,用螺栓紧固,最后将油缸的顶升横梁的爬爪挂在第二节标准节靠近下端的踏板上;将平衡臂拉杆一根(长5m)、塔顶平台、臂架拉杆连接板分别用销轴与塔顶节连接,用25t汽车吊吊起装到过渡节架上用销轴连接好;装好操作室(4)平衡臂的安装在地面组装好两节平衡臂,将防护栏、起升机构、电控箱、电阻箱、平衡臂拉杆捆接好安装在平衡臂上,回转机构接临时电源,将回转支承以上部分回转到便于安装平衡臂的方位。将平衡臂拉杆一端与平衡臂吊点耳板连接,顺平衡方向放置。挡风板焊在栏杆上安装在平衡臂平台两侧。将另一根长5m的拉杆先与

11、塔顶节架顶部的钦点连接好,然后用移动式吊车将平衡臂吊起,根部用销轴与回转上支承架连接,再将平衡臂尾部适当抬高,直至平衡臂上的拉杆与塔顶节架顶部的连接板用销轴连接好后,放平平衡臂,装上约2250Km的平衡重。(5)起重臂的安装起重臂架在地面垫平,一起排列连接好后,并用枕木垫高(高度应满足变幅小车便与在起重臂上顺利行走)。把装好的拉杆与起重臂上弦杆吊点耳板连接,顺长臂方向置于上弦杆支座上并用铁丝绑紧,以防拉杆横向移动。再将装有检修平台的变幅小车装入起重臂上,小车位置应尽量靠近根部。在第一节臂架上装入小车牵引机构等零部件,按如下规定连接和穿绕变幅小车的钢丝绳:将钢丝绳缠绕到卷筒上,用钢丝绳夹把钢丝绳

12、较短的一头固定到小车上,然后用螺栓和压板把钢丝绳较长的一头固定在某紧轮上,并转动某紧轮收紧小车牵引钢丝绳用铁丝把变幅小车绑紧在起重臂上,然后按每隔5m或IOm的距离装上相应的幅度指示牌。起重臂组装完毕后,用移动式吊车慢速将起重臂吊起,当臂根钱点达到回转上支承架的钱点位置时,用销轴将两者连接起来,头部放下,并穿好开口销。用移动式吊车把起重臂架连接到回转机构后,首先从起升卷筒上松下起重钢丝绳,用起升机构钢丝绳经塔顶滑轮引出,绕至拉杆连接锚固架上的滑轮和预先固定在塔顶上的滑轮,绳端固定在塔顶的索具套环上,然后缓慢起动起升机构,一边吊起重臂架,一边收起滑轮组之间的钢丝绳,直到起重臂滑轮组之间可以穿销,

13、将其用销轴与事先固定的连接板连接牢固。然后放松钢丝绳,放平臂架。并取下钢丝绳。起重臂安装好后,补齐所配的平衡重,使其总重量达到15300Kg.(二)加高顶升的工艺与方法1、将塔身标准节在地面拼装好,拧紧连接螺栓,然后吊至起重臂架下垂直向下的地方。调整好外套架导轨与塔身4mm.为24mm.在塔身节连接套内涂上黄油。2、将塔身标准节在地面拼装成“口字型”结构,用手上紧连接螺栓,注意不能拧紧,然后用25t汽车吊吊至起重臂架下垂直向下的地方。3、启动塔机的起升机构,将一片标准节架吊起,并用悬挂在环形导轨上的一个小吊钩钩住标准节架,然后将转这片标准节到位于平衡臂方向下的塔身;吊起“口字型”结构的标准节,用环形导轨架上的三个小吊钩勾住“口字型”标准节,用塔机吊起869Kg重的标准节做平衡重,开动小车机构到16.
