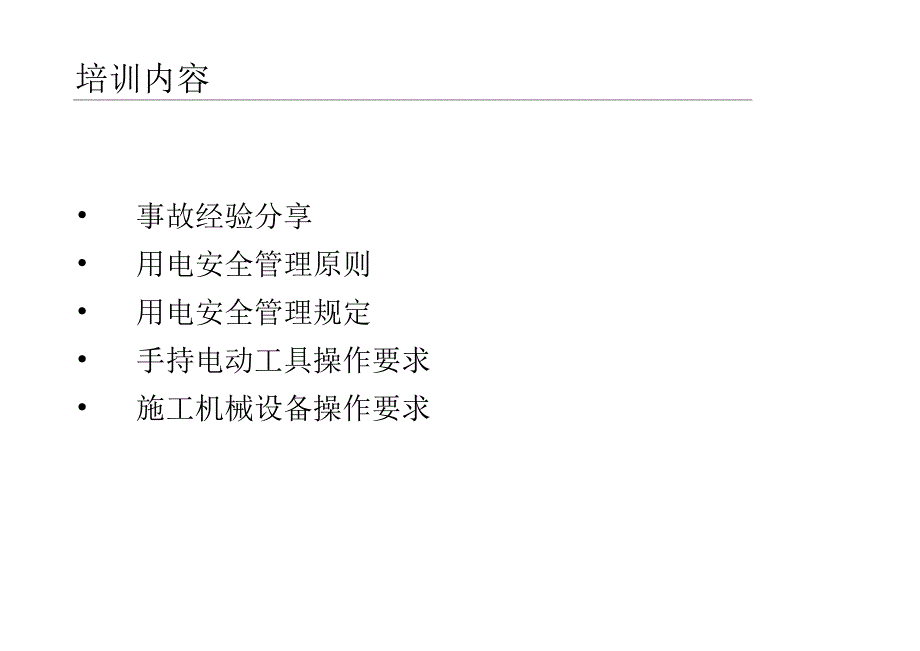

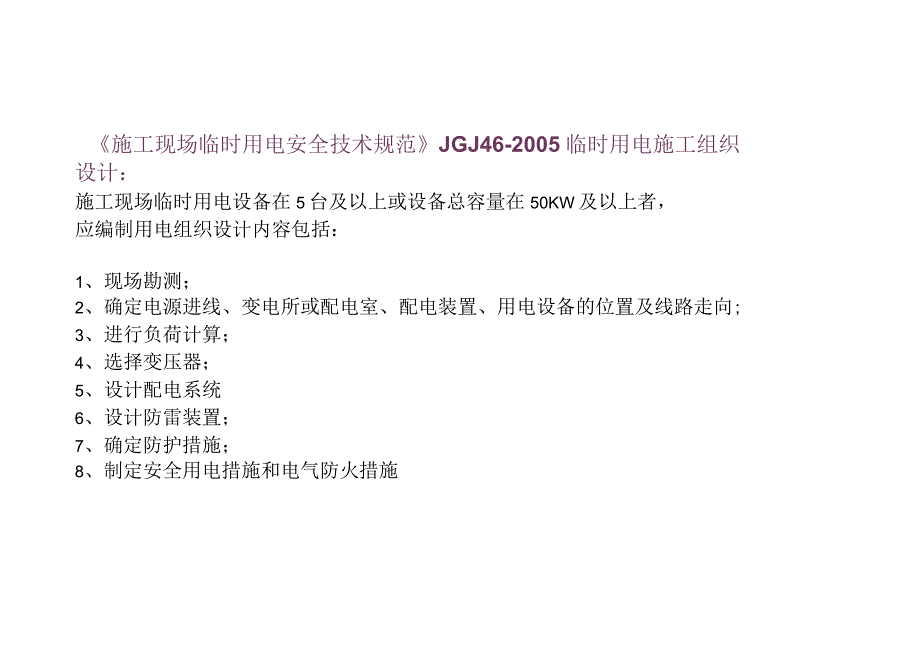

1、临时用电管理知识培训内容 事故经验分享 用电安全管理原则 用电安全管理规定 手持电动工具操作要求 施工机械设备操作要求施工现场临时用电安全技术规范JGJ46-2005临时用电施工组织设计：施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者，应编制用电组织设计内容包括：1、现场勘测；2、确定电源进线、变电所或配电室、配电装置、用电设备的位置及线路走向;3、进行负荷计算；4、选择变压器；5、设计配电系统6、设计防雷装置；7、确定防护措施；8、制定安全用电措施和电气防火措施临时用电临时用电的管理原则：施工现场临时用电工程专用的电源中性点直接接地的220/38OV三相四线制低压电力系统泌须
2、符合下列规定: 采用三级配电系统 采用TN-S接零保护系统（称三相五线制） 采用二级漏电保护系统1、三扇配电系统：三级配电是指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力。配电系统应设置总配电箱、分配电箱和开关箱图2T三级配电系统结构型式示意图配电箱内的带电体严禁裸露J工作零线和保护零线应分别接在N线和PE线端子排上N零线端子排PE线端子排分开关箱与开关箱距离不得超过30m,开关箱与用电设备不宜超过3m.总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁.开关箱配置规范配备防爆连接2、TNS保护接零系统电气设备外露可导电部分均
3、可十分方便地通过保护零线（PE线）接地，由于正常情况下PE线上无电流通过,所以与其相连接的所有电气设备外露可导电部分均与大地保持等电位，人体触及这些外露可导电部分时不会有触电感觉。S9.9.14型接地接零保护系统原理性示意图1.1L2L3相线、N工作零线、PE保护零线(1)保护零线应由变压器的中性点引出，工作接地(中性点接地)电阻应小于4欧姆；(2)保护零线在配电箱处做重复接地，重复接地电阻应小于10欧姆；(3)重复接地必须与PE线相连接，严禁与N线相连接,否则N线中的电流将会分流经大地和电源中性点工作接地处形成回路，使PE线对地电位升高而带电；开关箱内开关接多根电缆一闸多用,使用木楔子PE线
4、未使用端子排PE线连接不规范一闸多用、缺开关控制4 .电气设备：电气设备的金属外壳因绝缘损坏带电危及人的安全和设备安全，将电气设备正常不带电的金属外壳或其它金属结构接地(1)移动的用电设备的电源线应采用橡皮软线;(2)施工现场的每台用电设备都应有一个开关箱，箱内开关及漏电保护器只能控制一台设备，不能同时控制两台或两台以上的设备；(3)严格执行“一机一闸一箱一漏”，一次侧线长不得超过5m。临时用电(1)电缆路线不得直接敷设在钢管、脚手架等5 .电缆线：金属物上，且严禁用金属裸线绑扎，架高线距地面高度不得小于2.5m,跨越机动车路面不得小于6m；(2)电缆埋地的深度不应小于O.7m,并应在电缆上下
5、左右均匀敷设不小于50mm厚的细砂，然后覆盖砖等硬质保护层；(3)潮湿和易触及带电体场所的照明，电源电压不应大于24V；(4)特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不应大于12V；挖掘作业前，应确定地下设施（如地下管道、电缆等）,针对具体情况采取有效的安全措施。当挖掘作业接近地下设施时，应采用人工挖掘。使用一拖三插头电焊机二次线与防雷接地相连开挖作业接地极损坏临时用电手持电动工具管理一般注意事项：手持式电动工具应使用橡皮护套软线，并不得有接头；使用I类手持电动工具以及打夯机、磨石机、无齿锯等移动式电气设备必须戴绝缘手套； 检查工具是否属于双重绝缘或已接上地线，以防止触电
6、危险； 发现工具外壳、手柄破裂、电缆绝缘损坏应停止使用、及时更换; 在户外工作时，应使用防水电线、插头及插座，生产装置区使用防爆型。手持电动工具手持电动工具必须选择漏电动作电流不大于15mA,动作时间小于0.1S的漏电保护器。手持式电动工具可分为三类：即：I类工具（仅有工作绝缘）II类工具（双重绝缘）I11类工具（采用安全电压）（1）手持式电动工具应使用橡皮护套软线，并不得有接头使用I类手持电动工具以及打夯机、磨石机、无齿锯等移动式电气设备必须戴绝缘手套角磨机、打磨片、切割片的选择:坦号：角磨机有几种规格，从100T80不等，工件材料、角磨机，打磨或切割片三者要有机结合伍：以0150的角磨机和
7、磨片为例，(150指的是磨片的直径，单位mm),磨片的转速为70ms,角磨机的转速为8500转min,是否合适？计算：角磨机Rl=(850060)3.140.15=66.5msR2=70msR2 Rl所以合适先将电源插头断开再更换无防护面罩无防护面罩手持电动搅拌机外壳顺坏切割机： 外壳、手柄不出现裂缝、破损； 电缆软线及插头等完好无损，开关动作正常，保护接零连接正确牢固可靠； 各部防护罩齐全牢固，电气保护装置可靠； 操作者配戴个人防护用品； 机械设备停止使用，电源箱要及时上锁。机不合格切割振捣器：机械的负荷线必须采用耐气候型橡皮护套铜芯软电缆,并不得有任何破损和接头；必须按规定穿戴绝缘防护用品
8、。钢筋切断机漏油严重，皮带轮缺防护罩手与刀口距离不得少于15Onln钢筋调直机： 使用前检查开关箱、漏保、保护接零、缆线安全有效9 操作现场有足够空间、材料堆放区和通道；机械运转中不得调整滚筒，严禁戴手套操作。钢筋弯曲机： 机械安装必须注意机身应安全接地，电源不允许直接接在按钮上，应另装铁壳开关控制电源； 检查电气设备绝缘接地线有无破损、松动现象； 设备放置平稳，固定； 配戴防护眼镜。混泥土压光机： 禁止使用倒顺开关； 操作者配戴绝缘鞋和绝缘手套 操作范围有足够空间。风镐： 检查压气管路、接头各连接部位，必须安全可靠； 操作者要穿戴安全帽、安全鞋、眼镜、手套和耳塞；风镐属于高噪声设备，应对作业
9、人员采取个体噪声防护措施。木工圆盘锯:操作者要戴防护眼镜，站在锯片一侧，禁止站在与锯片同一直线上，手臂不得跨越锯片; 锯片防护罩必须完好； 应配备灭火器； 操作者必须配戴防护面罩。轴流风机： 风机外壳或电机外壳的接地必须可靠； 风机接线应由专业电工接线，接线必须正确可靠； 风机保护网要完好，不得有破损； 无人在场离开时要先关闭风机电源； 雨天在室外而且没有任何防雨措施不可使用轴流风机; 风机外壳或电机外壳的接地必须可靠； 风机接线应由专业电工接线，接线必须正确可靠。(1)安装、维修或拆除临时用电设施和机具，必须由维修电工完成，严禁带电作业；(2)所有配电箱、设备、机具应定期进行检查，并有检查记录和检查标志；(3)配电箱应有明显安全警示标志，负责人和联系电话；(4)如遇漏电失火时，应先切断电源，并用二氧化碳和干粉灭火器，严禁用水和泡沫灭火器；(5)停送电必须执行挂牌、上锁、监护、通知制度；(6)施工机具使用前检查电源线、防护罩、外观、试运转正常方可使用，工作结束后，应关闭机具和电箱的电源。
