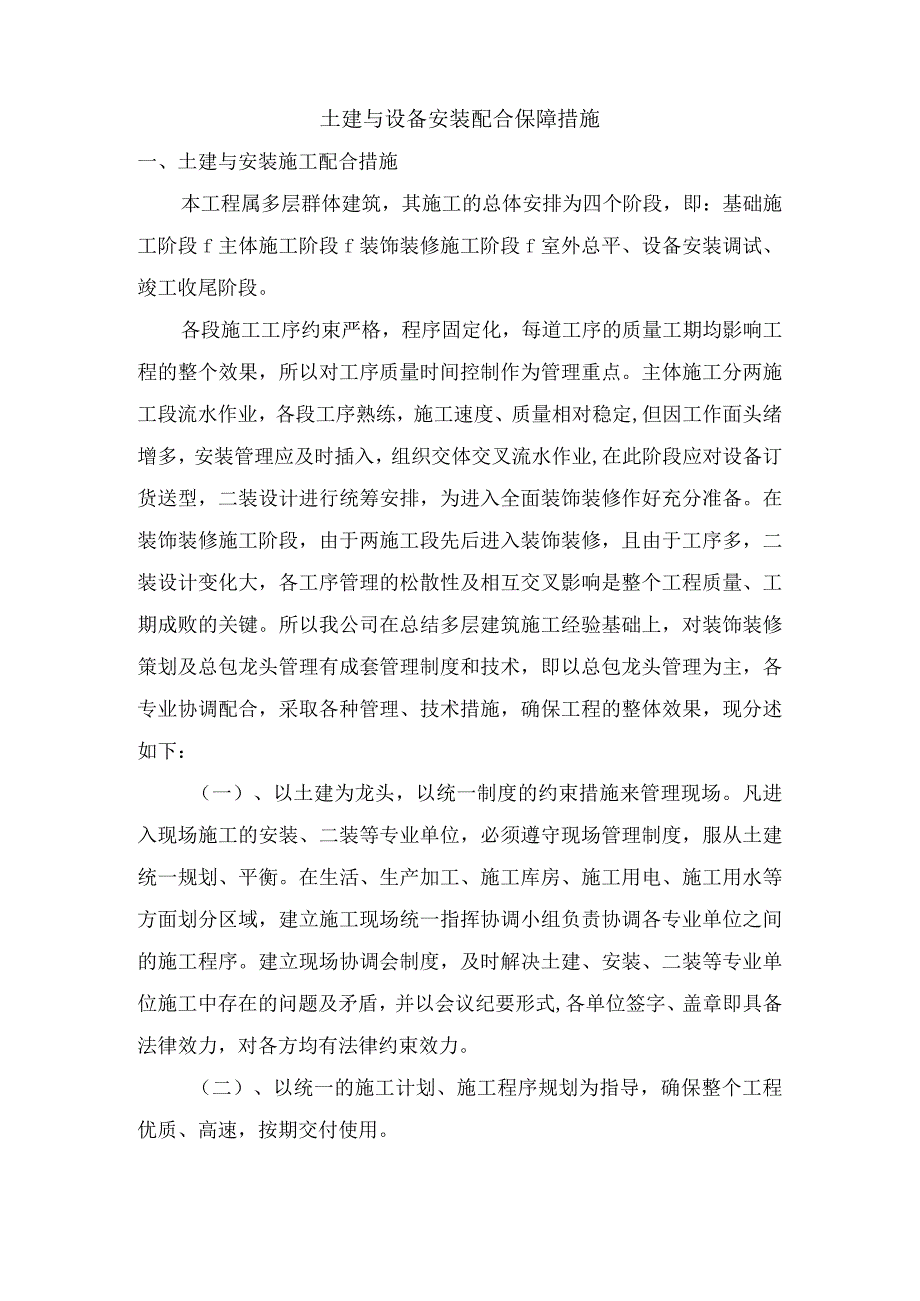

1、土建与设备安装配合保障措施一、土建与安装施工配合措施本工程属多层群体建筑，其施工的总体安排为四个阶段，即：基础施工阶段f主体施工阶段f装饰装修施工阶段f室外总平、设备安装调试、竣工收尾阶段。各段施工工序约束严格，程序固定化，每道工序的质量工期均影响工程的整个效果，所以对工序质量时间控制作为管理重点。主体施工分两施工段流水作业，各段工序熟练，施工速度、质量相对稳定,但因工作面头绪增多，安装管理应及时插入，组织交体交叉流水作业,在此阶段应对设备订货送型，二装设计进行统筹安排，为进入全面装饰装修作好充分准备。在装饰装修施工阶段，由于两施工段先后进入装饰装修，且由于工序多，二装设计变化大，各工序管理的
2、松散性及相互交叉影响是整个工程质量、工期成败的关键。所以我公司在总结多层建筑施工经验基础上，对装饰装修策划及总包龙头管理有成套管理制度和技术，即以总包龙头管理为主，各专业协调配合，采取各种管理、技术措施，确保工程的整体效果，现分述如下：（一）、以土建为龙头，以统一制度的约束措施来管理现场。凡进入现场施工的安装、二装等专业单位，必须遵守现场管理制度，服从土建统一规划、平衡。在生活、生产加工、施工库房、施工用电、施工用水等方面划分区域，建立施工现场统一指挥协调小组负责协调各专业单位之间的施工程序。建立现场协调会制度，及时解决土建、安装、二装等专业单位施工中存在的问题及矛盾，并以会议纪要形式,各单位

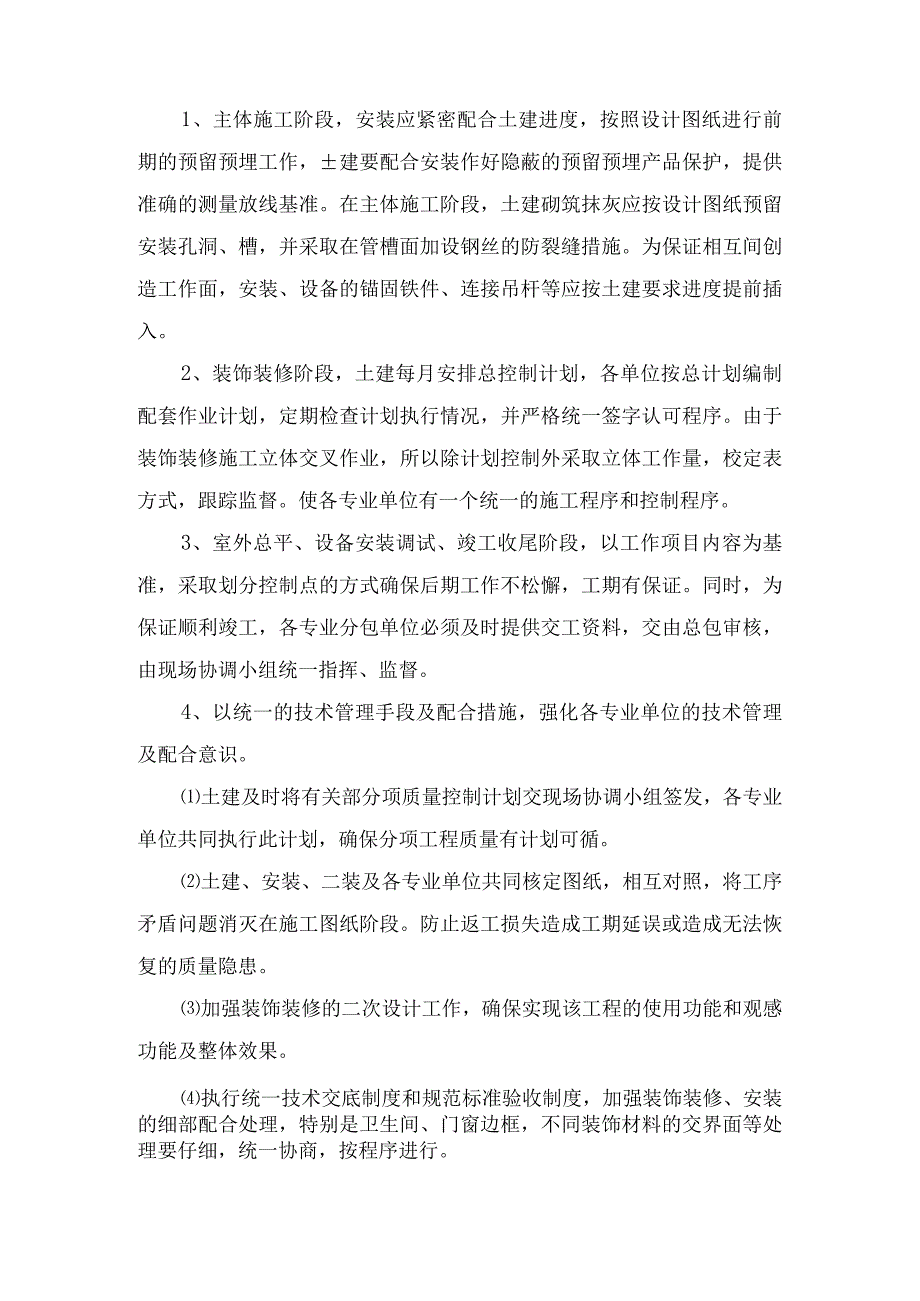

3、签字、盖章即具备法律效力，对各方均有法律约束效力。（二）、以统一的施工计划、施工程序规划为指导，确保整个工程优质、高速，按期交付使用。1、主体施工阶段，安装应紧密配合土建进度，按照设计图纸进行前期的预留预埋工作，建要配合安装作好隐蔽的预留预埋产品保护，提供准确的测量放线基准。在主体施工阶段，土建砌筑抹灰应按设计图纸预留安装孔洞、槽，并采取在管槽面加设钢丝的防裂缝措施。为保证相互间创造工作面，安装、设备的锚固铁件、连接吊杆等应按土建要求进度提前插入。2、装饰装修阶段，土建每月安排总控制计划，各单位按总计划编制配套作业计划，定期检查计划执行情况，并严格统一签字认可程序。由于装饰装修施工立体交叉作业
4、，所以除计划控制外采取立体工作量，校定表方式，跟踪监督。使各专业单位有一个统一的施工程序和控制程序。3、室外总平、设备安装调试、竣工收尾阶段，以工作项目内容为基准，采取划分控制点的方式确保后期工作不松懈，工期有保证。同时，为保证顺利竣工，各专业分包单位必须及时提供交工资料，交由总包审核，由现场协调小组统一指挥、监督。4、以统一的技术管理手段及配合措施，强化各专业单位的技术管理及配合意识。土建及时将有关部分项质量控制计划交现场协调小组签发，各专业单位共同执行此计划，确保分项工程质量有计划可循。土建、安装、二装及各专业单位共同核定图纸，相互对照，将工序矛盾问题消灭在施工图纸阶段。防止返工损失造成工

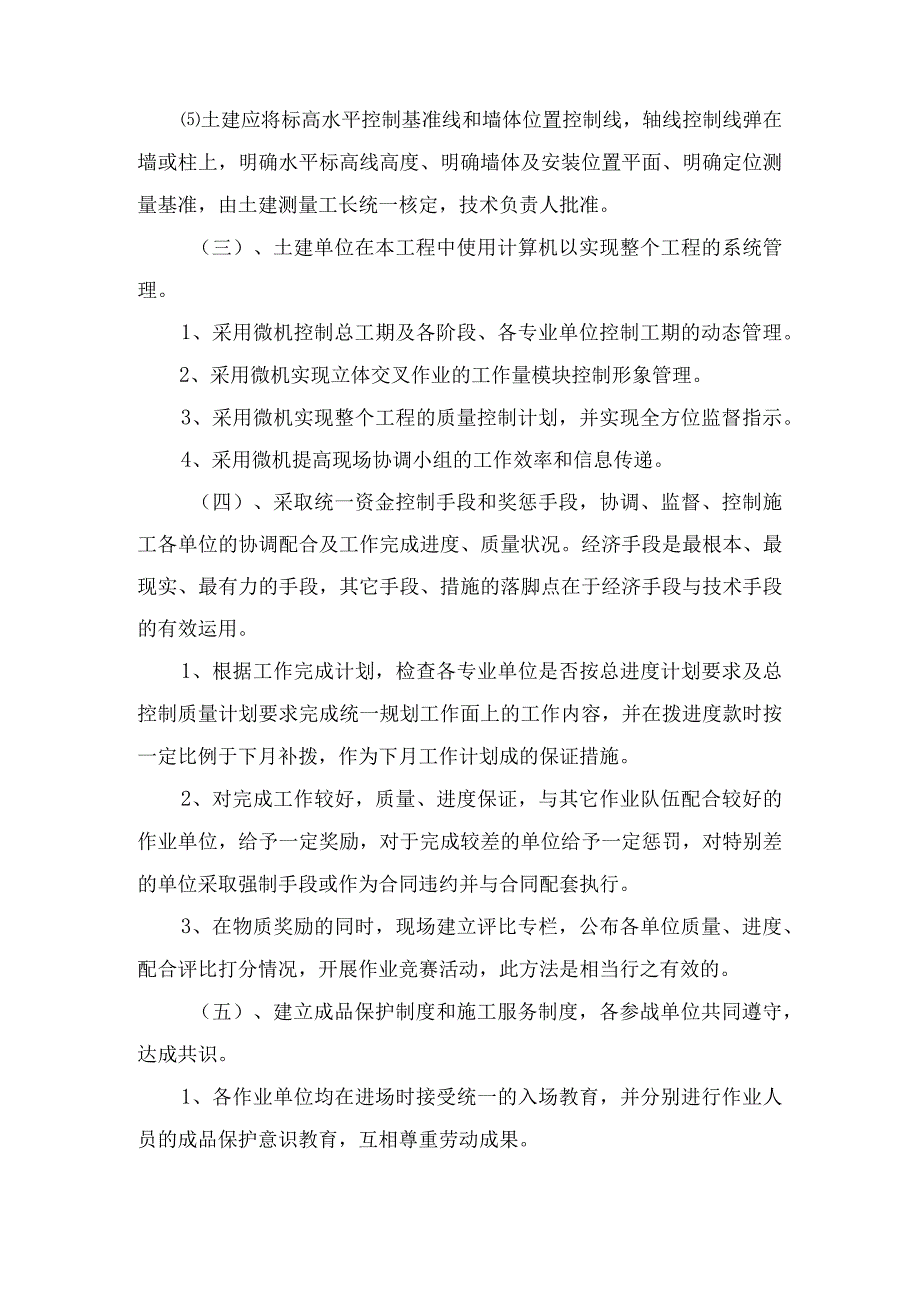

5、期延误或造成无法恢复的质量隐患。加强装饰装修的二次设计工作，确保实现该工程的使用功能和观感功能及整体效果。执行统一技术交底制度和规范标准验收制度，加强装饰装修、安装的细部配合处理，特别是卫生间、门窗边框，不同装饰材料的交界面等处理要仔细，统一协商，按程序进行。土建应将标高水平控制基准线和墙体位置控制线，轴线控制线弹在墙或柱上，明确水平标高线高度、明确墙体及安装位置平面、明确定位测量基准，由土建测量工长统一核定，技术负责人批准。（三）、土建单位在本工程中使用计算机以实现整个工程的系统管理。1、采用微机控制总工期及各阶段、各专业单位控制工期的动态管理。2、采用微机实现立体交叉作业的工作量模块控制形
6、象管理。3、采用微机实现整个工程的质量控制计划，并实现全方位监督指示。4、采用微机提高现场协调小组的工作效率和信息传递。（四）、采取统一资金控制手段和奖惩手段，协调、监督、控制施工各单位的协调配合及工作完成进度、质量状况。经济手段是最根本、最现实、最有力的手段，其它手段、措施的落脚点在于经济手段与技术手段的有效运用。1、根据工作完成计划，检查各专业单位是否按总进度计划要求及总控制质量计划要求完成统一规划工作面上的工作内容，并在拨进度款时按一定比例于下月补拨，作为下月工作计划成的保证措施。2、对完成工作较好，质量、进度保证，与其它作业队伍配合较好的作业单位，给予一定奖励，对于完成较差的单位给予一
7、定惩罚，对特别差的单位采取强制手段或作为合同违约并与合同配套执行。3、在物质奖励的同时，现场建立评比专栏，公布各单位质量、进度、配合评比打分情况，开展作业竞赛活动，此方法是相当行之有效的。（五）、建立成品保护制度和施工服务制度，各参战单位共同遵守，达成共识。1、各作业单位均在进场时接受统一的入场教育，并分别进行作业人员的成品保护意识教育，互相尊重劳动成果。2、大型设备安装，特殊设备搭架、吊运等土建应积极配合、互相协商，竖立服务第一的观点，确保施工工序的衔接紧凑。3、楼层设置统一的监督员、楼层视员，发现有人违章作业，破坏成品应及时阻止，并交现场协调小组处理。4、采取必要的成品保护措施。5、所有参
8、战单位主要负责人，施工人员均应按时参加协调会，并建建立统一指挥、通讯、联络体系，打成表格，人手一份。6、除以上配合措施外，建立协调的合作关系和树立互相服务、支持工作的良好作风是整个工程顺利完成、达到预定目标的前提，所以，各单位应互相尊重、互相学习、取长补短、共同进步，以实现共同目标。二、工作面交接（一）土建与设备安装工作面交接通常需要进行以下步骤：1 .确认土建工程已经完成并且符合设备安装的要求。这包括检查土建结构是否完整、无破损，地面是否平整，预留孔洞是否符合设备安装要求等。2 .进行交接前的准备工作。在交接前，双方需要就交接的具体事项进行沟通和确认，包括交接的时间、地点、参与人员、交接内容
9、等。同时，还需要准备好交接文件和记录表格，以便在交接时进行签字确认。3 .进行交接仪式。在交接仪式上，双方代表需要对工程交接事项进行逐一确认，并在交接文件上签字。交接仪式应当严肃、认真地进行，以示对双方工作的尊重和认可。4 .开展设备安装工作。在完成交接仪式后，设备安装工作可以开始进行。在安装过程中，需要严格遵守相关规范和标准，确保设备安装质量和安全。需要注意的是，在土建与设备安装工作面交接过程中，双方需要保持沟通和协作，共同完成交接工作。同时，交接工作也需要按照相关规定和程序进行，确保交接过程的合法性和有效性。(一)土建交安装及重要工序交接条件(1)、基础交钢结构吊装条件1 .基础及移交区域
10、的主要地下设施已施工完。2 .基础的混凝土强度必须达到80%以上，凿毛完毕达到要求。3 .基础混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面和露筋等缺陷。4 .基础上的纵、横轴线、标高均应有醒目的标志。5 .直埋式预埋地脚螺栓纵横中心线和标高都应符合设计要求，螺栓中心偏差、地脚螺栓标高偏差符合规范和设计要求。6 .吊装区域的基坑已回填夯实，场地已平整，并需按规范分层回填，取得合格实验报告；回填顶标高离基础顶面0.3米左右。回填完成的场地，表面要求平整，高低差小于+_5Cnb场地临时排水畅通。7 .土建施工的剩余材料和杂物应及时清除干净。8 .吊装区域应设置安全文明标识和标志。9 .安装孔洞和敞口部
11、分应有可靠的盖板和栏杆。10 .与基础相关的各种试验记录及结构安全功能测试报告齐全，施工记录齐全，并经验收合格。11 .施工用吊车、运输车辆行走道路按照要求回填完毕，宽度满足使用的需要，对车辆行走区域的螺栓等进行保护。(2)、设备基础交安装条件1 .设备基础按施工图要求施工完。2 .基础的混凝土强度必须达到80%以上，凿毛完毕达到要求。3 .基础混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面和露筋等缺陷。4 .基础上的纵横轴线、各部位标高位置正确，并应有醒目的标志。5 .直埋式预埋地脚螺栓纵横中心线和标高，都应符合设计要求,螺栓中心偏差、地脚螺栓标高偏差符合规范和设计要求。6 .预留孔位置正确，孔
12、洞清理干净，预埋件、埋管等位置准确,符合规范和设计要求。7 .基础基坑已回填夯实，按规范分层压实，出具实验报告，粗地坪施工完毕。临时排水畅通，施工通道通畅。8 .土建施工的剩余材料和杂物应及时清除干净。9 .基础施工区域应设置安全文明标识和标志。10 .基础孔洞和敞口临边部分应有可靠的盖板和栏杆。11 .与设备基础有关的各项试验、检验记录及结构安全功能相关的测试报告齐全，并经验收合格。12,施工用道路按照要求回填压实完毕，宽度满足使用的需要，对车辆行走区域的设施等进行保护。(3)、电气热工房间交安装条件1.室内装修吊顶、内粉刷施工已完，屋面无渗漏，门、窗齐全,锁具完好。设备安装后，不能再进行装
13、饰或装饰时有可能损坏已安装设备的工作应全部结束。2 .楼地面及防静电地板施工完毕。3 .室内的接地应符合要求，暗埋敷设的室内接地、二次接地、设备接地扁钢应已同一次接地网可靠连接，隐蔽部分必须在覆盖前验收完毕。建筑物防雷接地已施工完毕且验收合格。4 .预埋件及预留孔符合设计要求，预埋件牢固。电气热控盘柜预留孔应将隔板等割除干净且割除边角整齐。预留盘控孔洞应采用承重钢板且符合安全规定的盖板覆盖，盖板表面涂刷醒目标志漆。5 .设备基础上的纵横中心线、标高、预埋件均应有醒目的标记。6 .通风空调系统安装结束，空调冷热水管道水压试验完成，通风管道已吹扫，管道保温工作结束。7 .消防管道安装工作已结束，压
14、力试验已完成，火灾报警探头安装完。8 .室内照明安装结束且已验收合格。9 .建筑用脚手架、模板、建筑杂物及垃圾清除干净。10 .室内环境应整洁，材料设备堆放合理，整齐有序。11 .室内区域应设置安全文明标识和标志。12 .进入室内区域的通道和各层平台通道通畅。13 .室内具有可靠的消防设施。14 .电缆沟、竖井的抹面工作结束，预埋件表面混凝土已敲净，电缆沟道内的杂物应清除干净，沟盖板已可加盖，电缆沟无积水。15 .屋面防水层应施工完毕，屋面不得渗漏。16 .结构安全功能相关的测试报告齐全。17 .建筑装修的有关记录齐全。18 .通风空调等有关隐蔽验收记录齐全。19 .防水管的水压试验记录和风管
