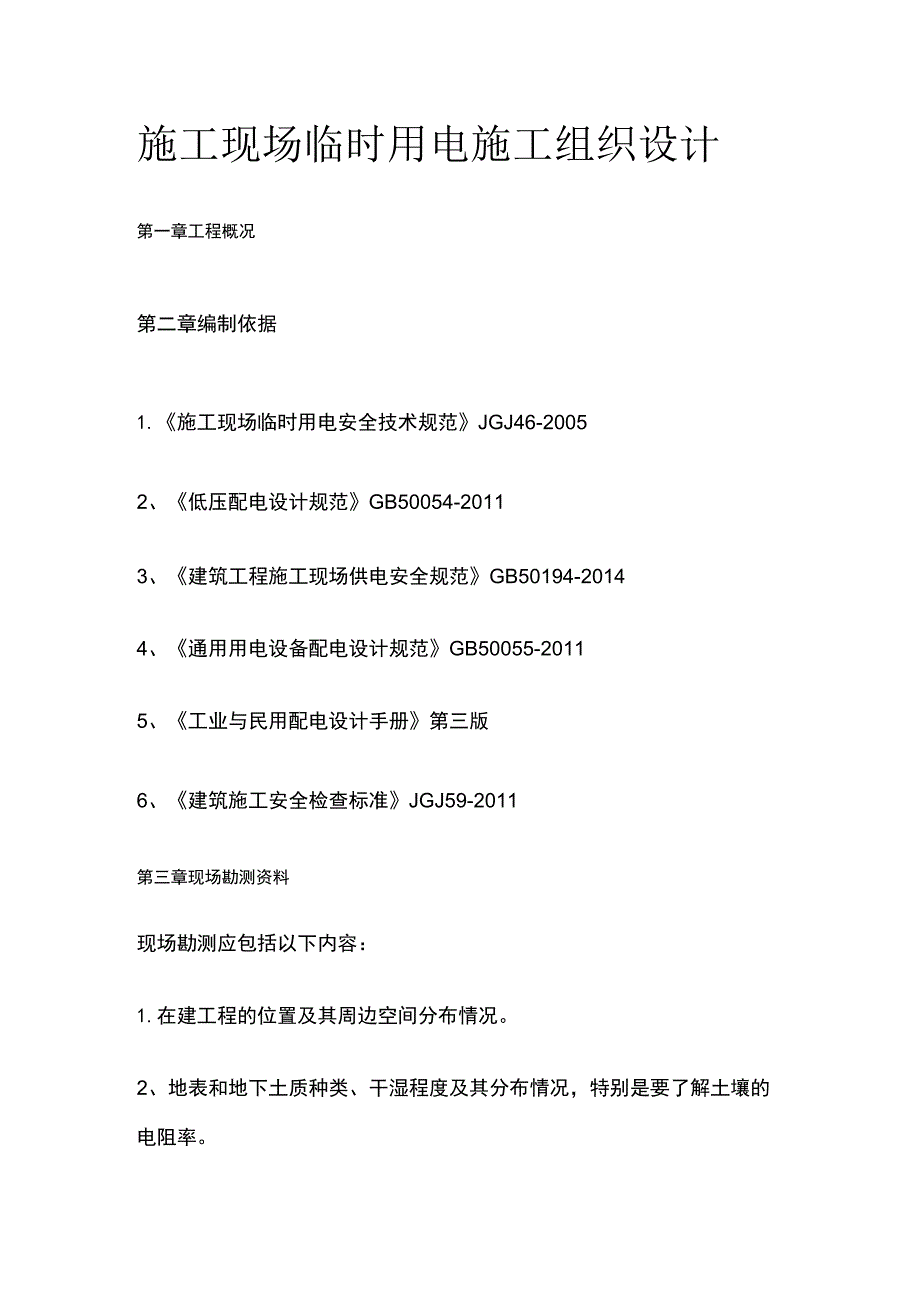

1、施工现场临时用电施工组织设计第一章工程概况第二章编制依据1.施工现场临时用电安全技术规范JGJ46-20052、低压配电设计规范GB50054-20113、建筑工程施工现场供电安全规范GB50194-20144、通用用电设备配电设计规范GB50055-20115、工业与民用配电设计手册第三版6、建筑施工安全检查标准JGJ59-2011第三章现场勘测资料现场勘测应包括以下内容：1.在建工程的位置及其周边空间分布情况。2、地表和地下土质种类、干湿程度及其分布情况，特别是要了解土壤的电阻率。3、地表以下业已存在各种管道、线缆的敷设分布情况。4、现场周边的环境情况。包括是否存在外电架空线路(线路的电压

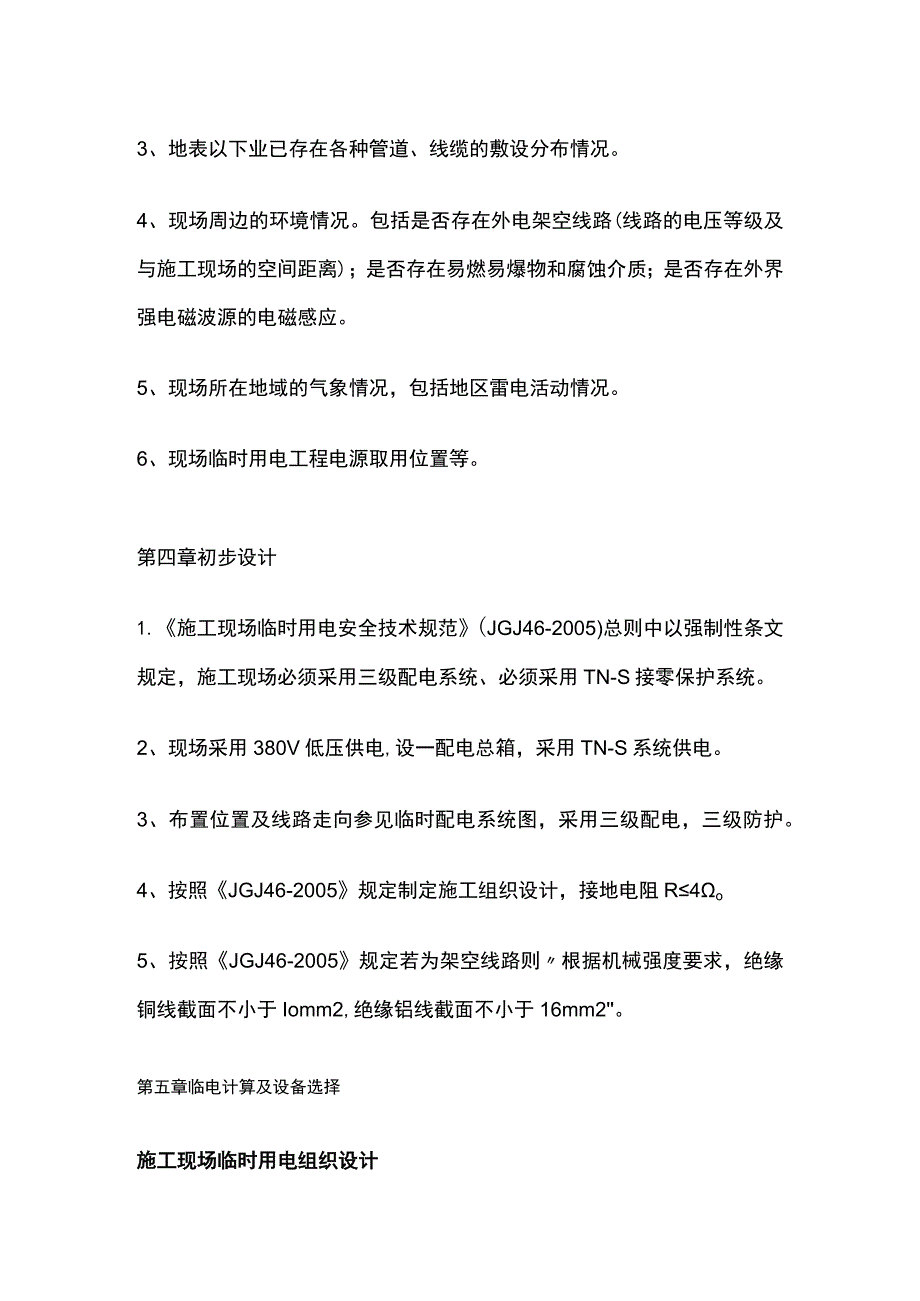

2、等级及与施工现场的空间距离)；是否存在易燃易爆物和腐蚀介质；是否存在外界强电磁波源的电磁感应。5、现场所在地域的气象情况，包括地区雷电活动情况。6、现场临时用电工程电源取用位置等。第四章初步设计1.施工现场临时用电安全技术规范(JGJ46-2005)总则中以强制性条文规定，施工现场必须采用三级配电系统、必须采用TN-S接零保护系统。2、现场采用380V低压供电,设一配电总箱，采用TN-S系统供电。3、布置位置及线路走向参见临时配电系统图，采用三级配电，三级防护。4、按照JGJ46-2005规定制定施工组织设计，接地电阻R4o5、按照JGJ46-2005规定若为架空线路则根据机械强度要求，绝缘铜
3、线截面不小于Iomm2,绝缘铝线截面不小于16mm2。第五章临电计算及设备选择施工现场临时用电组织设计一.编制依据1.施工现场临时用电安全技术规范JGJ46-20052、低压配电设计规范GB50054-20113、建筑工程施工现场供电安全规范GB50194-20144、通用用电设备配电设计规范GB50055-20115、工业与民用配电设计手册第三版6、建筑施工安全检查标准JGJ59-2011二.参数设置1总箱参数3.用电设备参数三.初步设计施工现场临时用电安全技术规范(JGJ46-2005)总则中以强制性条文规定，施工现场必须采用三级配电系统、必须采用TN-S接零保护系统。(2)现场采用380
4、V低压供电,设一配电总箱，采用TN-S系统供电。(3)布置位置及线路走向参见临时配电系统图采用三级配电三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4o按照JGJ46-2005规定若为架空线路则根据机械强度要求，绝缘铜线截面不小于10mm2,绝缘铝线截面不小于16mm2。四、用电负荷1.1号分箱设备用电负荷Q)塔吊Kx=0.25,Cos=0.5,tg=(1-Cos2)0.5/Cos=(1-0.52)0.50.5=1.73Pe=nP(e)0.5=1.0070.00X(0.25/1.00)0.5=35.00kWIjl=KxPe/(1.732Uecos)=0.2535.00
5、1000/(1.7323800.50)=26.59APjs=KxPe=0.25X35.00=8.75kW用电设备同期使用系数KX=O.80;Ijs=KxPe(1.732UeCos)=0.80X35.00X1000/(1.732X3800.75)=56.72A;同时要求分箱用电负荷不得小于分箱下用电设备最大计算负荷的LI倍,故：Ijs=max56.72z1.1max(26.59z)=56.72A2、2号分箱设备用电负荷电焊机Kx=0.35,Cos=0.35,tg=(1-Cos2)0.5/Cos=(1-0.352)0.50.35=2.68Pe=nP(e)0.5=5.0035.00X(0.60/1.
6、00)0.5=135.55kWIjl=KxPe/(1.732Uecos)=0.35X135.55X1000/(1.732X380035)=205.96APjs=KXXPe=0.35135.55=47.44kW用电设备同期使用系数KX=O.80;Ijs=KxPe(1.732UeCos)=0.80135.551000/(1.7323800.75)=219.69A;同时要求分箱用电负荷不得小于分箱下用电设备最大计算负荷的LI倍,故：Ijs=max219.69zl.lmax(205.96z)=226.56A3、3号分箱设备用电负荷Q)电梯Kx=0.6,Cos=0.7,tg=(1-Cos2)0.5/Co
7、s=(1-0.72)0.50.7=1.02Pe=nP(e)0.5=1.0066.00X(1.00/1.00)0.5=66.00kWIjl=KxPe/(1.732Uecos)=0.60X66.00X1000/(1.732X3800.70)=85.95APjs=KxPe=0.6066.00=39.60kW用电设备同期使用系数KX=O.80;Ijs=KxPe(1.732UeCos)=0.80X66.00X1000/(1.732X3800.75)=106.96A;同时要求分箱用电负荷不得小于分箱下用电设备最大计算负荷的LI倍,故：Ijs=max106.96zl.lmax(85.95z)=106.96A
8、4、4号分箱设备用电负荷(1)插入式振动器Kx=0.3,Cos=0.7,tg=(1-Cos2)0.5/Cos=(1-0.72)0.50.7=1.02Pe=nP(e)0.5=2.001.50X(0.40/0.40)0.5=3.00kWIjl=KxPe/(1.732Uecos)=0.30X3.001000/(1.732X3800.70)=1.95APjs=KXXPe=0.303.00=0.90kW用电设备同期使用系数KX=O.80;Ijs=KxPe/(1.732UeCos)=0.803.001000/(1.732X3800.75)=4.86A;同时要求分箱用电负荷不得小于分箱下用电设备最大计算负荷
9、的LI倍,故：Ijs=max4.86zl.lmax(1.95z)=4.86A5、5号分箱设备用电负荷(1)木工平刨床Kx=0.65,Cos=0.6,tg=(1-Cos2)0.5/Cos=(1-0.62)0.50.6=1.33Pe=nP(e)0.5=1.003.00X(0.40/0.40)0.5=3.00kWIjl=KxPe/(1.732Uecos)=0.65X3.001000/(1.732X3800.60)=4.94APjs=KXXPe=0.653.00=1.95kW用电设备同期使用系数KX=O.80;Ijs=KxPe/(1.732UeCos)=0.803.001000/(1.732X3800
10、.75)=4.86A;同时要求分箱用电负荷不得小于分箱下用电设备最大计算负荷的LI倍,故：Ijs=max4.86zl.lmax(4.94z)=5.43A6、6号分箱设备用电负荷(1)照明Kx=0.6,Cos=0.6,tg=(1-Cos2)0.5/Cos=(1-0.62)0.50.6=1.33Pe=nP(e)0.5=1.000.50X(0.40/0.40)0.5=0.50kWIjl=KxPe/(1.732Uecos)=0.60X0.501000/(1.732X3800.60)=0.76APjs=KXXPe=0.600.50=0.30kW用电设备同期使用系数KX=O.80;Ijs=KxPe/(1.
11、732UeCos)=0.800.501000/(1.732X3800.75)=0.81A;同时要求分箱用电负荷不得小于分箱下用电设备最大计算负荷的LI倍,故：Ijs=max0.81zl.lmax(0.76,)=0.84A7、总箱计算负荷总的计算负荷计算，总配电箱用电设备同期使用系数取Kx=0.80总的有功功率：Pjs=KxPjs=0.8098.94=79.16kW总的无功功率：Qjs=KxIQjs=0.80X186.45=149.16kvar总的视在功率：Sjs=(Pjs2+QjsA2)A0.5=(79.16X79.16+149.16149.16)0.5=168.86kVA总的计算电流计算：I
12、js=Sjs1000/(1.732XUe)=168.86X1000/(1.732380)=256.57A同时要求总箱下计算负荷不得小于分箱计算负荷的1.1倍，故：Ijs=max256.57,1.1max(56.72,226.56,106.96,4.86,5.43,0.84,)二%zongijsgongshi%=256.57A五、导线及开关箱内电气设备选择1.1号干线上导线及开关箱内电气设备选择1.1 ,塔吊导线及开关箱内电气设备选择根据计算负荷，知塔吊计算电流为：Ijl=KxPe(1.732Uecos)=26.59A选择VV22-3lO+l6,安全载流量为64A26.59Ao(2)选择开关箱内
13、开关为HR3-100/30,其熔体额定电流为Ir=30A26.59A,漏电保护器为DZ15LE-6330o1.2 x1号分箱进线及开关箱内电气设备选择根据计算负荷，知1号分箱计算电流为：Ijs=56.72AQ)选择电缆VV22-3lO+l6,安全载流量为64A56.72A,电缆截面面积为10mm2o按照允许电压降为5%,导线截面为:Sl=KxlPeLl/(C5)=0.8035.0020.00/(77.005.00)=1.45mm210mm2选择开关箱内开关为HR3-100/60,其熔体额定电流为Ir=60A56.72A,漏电保护器为DZ47LE-6060o符合要求2、2号干线上导线及开关箱内电
14、气设备选择2.1、 电焊机导线及开关箱内电气设备选择根据计算负荷，知电焊机计算电流为：Ijl=KxPe(1.732Uecos)=205.96A选择VV22-395+250,安全载流量为229A205.96Ao选择开关箱内开关为HR6-400/224,其熔体额定电流为Ir=224A205.96A,漏电保护器为DZ20L-250225o2.2、 2号分箱进线及开关箱内电气设备选择根据计算负荷，知2号分箱计算电流为：Ijs=226.56AQ)选择电缆W22-395+250,安全载流量为229A226.56A,电缆截面面积为95mm2o按照允许电压降为5%,导线截面为:Sl=KxlPeXLl/(CX5)=0.80X135.55X20.00/(77.00X5.00)=5.63mmA295mm2选择开关箱内开关为HH4-300/250,其熔体额定电流为Ir=250A226.56A,漏电保护器为DZ20L-250250o符合要求3、3号干线上导线及开关箱内电气设备选择3.1、 电梯导线及开关箱内电气设备选择根据计算负荷，知电梯计算电流为：Ijl=K
