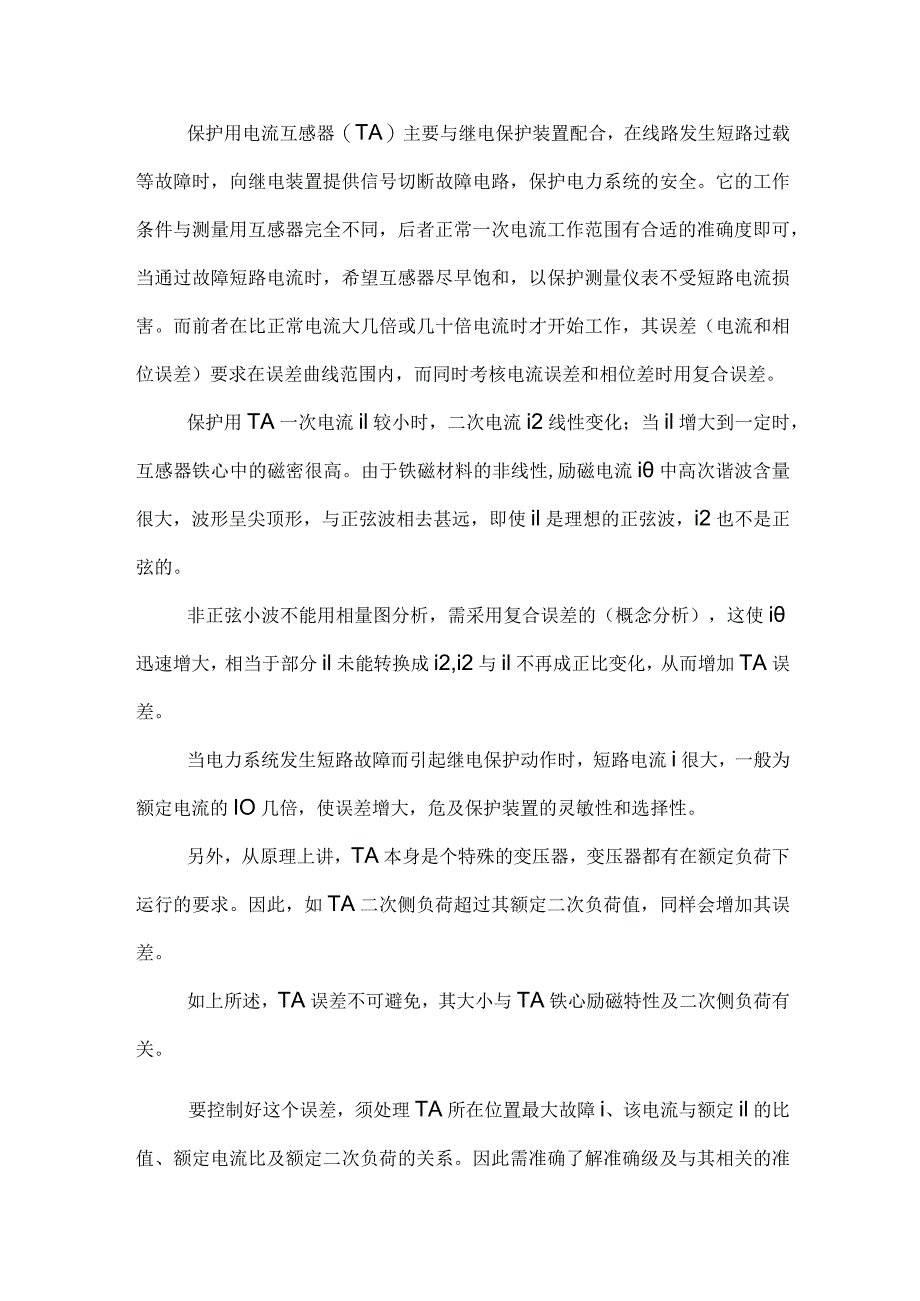

1、保护用电流互感器（TA）主要与继电保护装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，保护电力系统的安全。它的工作条件与测量用互感器完全不同，后者正常一次电流工作范围有合适的准确度即可，当通过故障短路电流时，希望互感器尽早饱和，以保护测量仪表不受短路电流损害。而前者在比正常电流大几倍或几十倍电流时才开始工作，其误差（电流和相位误差）要求在误差曲线范围内，而同时考核电流误差和相位差时用复合误差。保护用TA一次电流il较小时，二次电流i2线性变化；当il增大到一定时，互感器铁心中的磁密很高。由于铁磁材料的非线性,励磁电流i中高次谐波含量很大，波形呈尖顶形，与正弦波相去甚远，即
2、使il是理想的正弦波，i2也不是正弦的。非正弦小波不能用相量图分析，需采用复合误差的（概念分析），这使i迅速增大，相当于部分il未能转换成i2,i2与il不再成正比变化，从而增加TA误差。当电力系统发生短路故障而引起继电保护动作时，短路电流i很大，一般为额定电流的IO几倍，使误差增大，危及保护装置的灵敏性和选择性。另外，从原理上讲，TA本身是个特殊的变压器，变压器都有在额定负荷下运行的要求。因此，如TA二次侧负荷超过其额定二次负荷值，同样会增加其误差。如上所述，TA误差不可避免，其大小与TA铁心励磁特性及二次侧负荷有关。要控制好这个误差，须处理TA所在位置最大故障i、该电流与额定il的比值、额

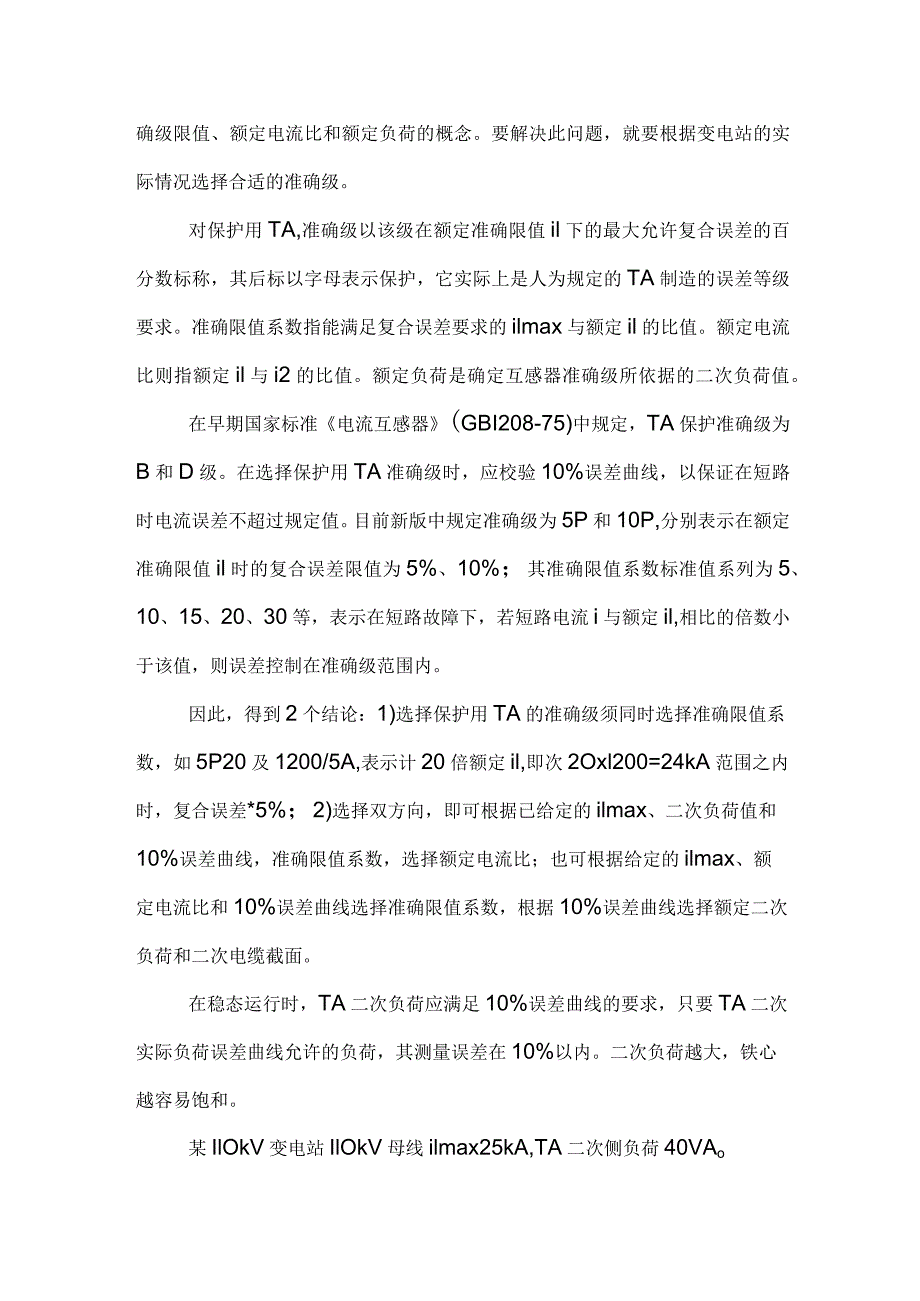

3、定电流比及额定二次负荷的关系。因此需准确了解准确级及与其相关的准确级限值、额定电流比和额定负荷的概念。要解决此问题，就要根据变电站的实际情况选择合适的准确级。对保护用TA,准确级以该级在额定准确限值il下的最大允许复合误差的百分数标称，其后标以字母表示保护，它实际上是人为规定的TA制造的误差等级要求。准确限值系数指能满足复合误差要求的ilmax与额定il的比值。额定电流比则指额定il与i2的比值。额定负荷是确定互感器准确级所依据的二次负荷值。在早期国家标准电流互感器(GBI208-75)中规定，TA保护准确级为B和D级。在选择保护用TA准确级时，应校验10%误差曲线，以保证在短路时电流误差不超
4、过规定值。目前新版中规定准确级为5P和10P,分别表示在额定准确限值il时的复合误差限值为5%、10%；其准确限值系数标准值系列为5、10、15、20、30等，表示在短路故障下，若短路电流i与额定il,相比的倍数小于该值，则误差控制在准确级范围内。因此，得到2个结论：1)选择保护用TA的准确级须同时选择准确限值系数，如5P20及1200/5A,表示计20倍额定il,即次2Oxl200=24kA范围之内时，复合误差*5%；2)选择双方向，即可根据已给定的ilmax、二次负荷值和10%误差曲线，准确限值系数，选择额定电流比；也可根据给定的ilmax、额定电流比和10%误差曲线选择准确限值系数，根据

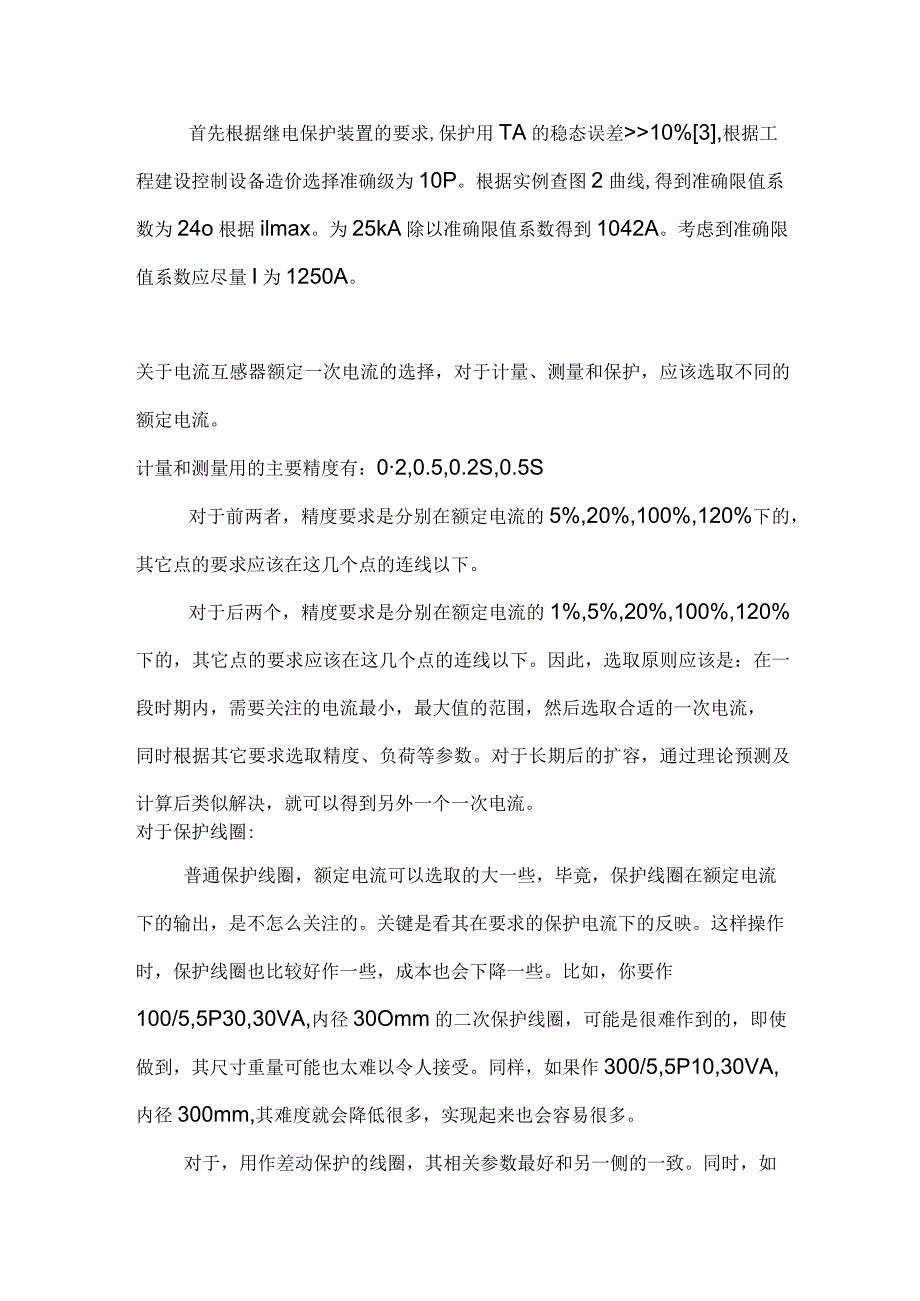

5、10%误差曲线选择额定二次负荷和二次电缆截面。在稳态运行时，TA二次负荷应满足10%误差曲线的要求，只要TA二次实际负荷误差曲线允许的负荷，其测量误差在10%以内。二次负荷越大，铁心越容易饱和。某IlOkV变电站IlOkV母线ilmax25kA,TA二次侧负荷40VAo首先根据继电保护装置的要求,保护用TA的稳态误差10%3,根据工程建设控制设备造价选择准确级为10P。根据实例查图2曲线,得到准确限值系数为24o根据ilmax。为25kA除以准确限值系数得到1042A。考虑到准确限值系数应尽量I为1250A。关于电流互感器额定一次电流的选择，对于计量、测量和保护，应该选取不同的额定电流。计量和
6、测量用的主要精度有：02,0.5,0.2S,0.5S对于前两者，精度要求是分别在额定电流的5%,20%,100%,120%下的，其它点的要求应该在这几个点的连线以下。对于后两个，精度要求是分别在额定电流的1%,5%,20%,100%,120%下的，其它点的要求应该在这几个点的连线以下。因此，选取原则应该是：在一段时期内，需要关注的电流最小，最大值的范围，然后选取合适的一次电流，同时根据其它要求选取精度、负荷等参数。对于长期后的扩容，通过理论预测及计算后类似解决，就可以得到另外一个一次电流。对于保护线圈:普通保护线圈，额定电流可以选取的大一些，毕竟，保护线圈在额定电流下的输出，是不怎么关注的。关
7、键是看其在要求的保护电流下的反映。这样操作时，保护线圈也比较好作一些，成本也会下降一些。比如，你要作100/5,5P30,30VA,内径30Omm的二次保护线圈，可能是很难作到的，即使做到，其尺寸重量可能也太难以令人接受。同样，如果作300/5,5P10,30VA,内径300mm,其难度就会降低很多，实现起来也会容易很多。对于，用作差动保护的线圈，其相关参数最好和另一侧的一致。同时，如果是两侧都是新建，最好用一个厂家的，否则，应该提供另一侧差动保护线圈的伏安特性，本侧线圈的伏安特性应该要求与另侧基本吻合。1、实际上，现在的微机保护装置的功耗应该是非常小的，对于电流互感器而言，主要的负载应该是信号电缆的电阻值和接触电阻等。比如：二次5A的CT,如果距离控制室IOom,采用4平方的线(每千米约4.5欧)，贝J,线路上电阻就为：20.14.5=0.9欧，线路的损耗就达到了：22.5VA,很厉害的。2、准确限值系数主要是看过电流的能力，即，在多少倍的额定一次电流下，要求其复合误差不得大于10%(IOP),或5%(5P)0选择容量时，对其不需要过多的关注！
