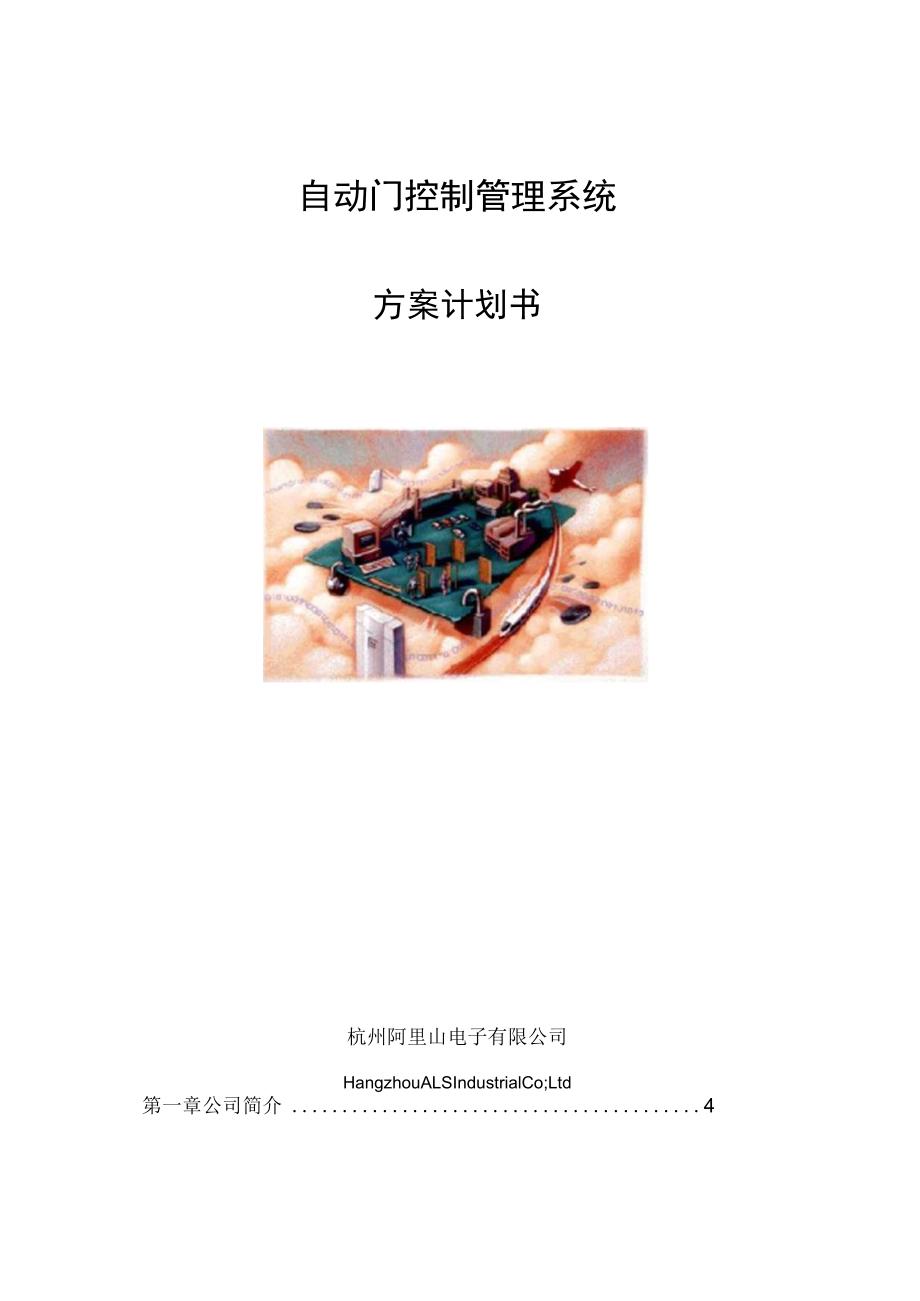

1、自动门控制管理系统方案计划书杭州阿里山电子有限公司HangzhouALSIndustrialCo;Ltd第一章公司简介4第二章方案背景5第三章用户需求分析和解决方案53.1 基本需求53.2 什么是自动门53.3 实现方式53.4 特殊客户的需求63.5 实现方式7第四章基本配置描述84.1 门禁控制器94.1.1 什么是门禁控制器94.1.2 关键参数94.2 读卡器114.2.1 什么是读卡器114.2.2 关键参数121.1.1 .1优点124.2.22 接线方式134.223基本参数134.3 卡片134.3.1 感应厚卡144.3.2 感应薄卡144.3.3 异型卡144.4 门禁管
2、理软件164.5 弱电隔离器174.5.1 什么是弱电隔离器184.5.2 基本参数184.5.3 用途18第五章设备清单18第六章施工规范196.1 布线规范196.1.1 读卡器到控制器196.1.2 控制器到电脑196.1.3 自动门到控制器206.1.4 走线要求216.2 安全事项注意216.3 安装事项221.1.1 卡器安装221.1.2 控制器安装221.1.3 隔离器安装22附件22第一章公司简介杭州阿里山电子有限公司作为专业的感应式IC卡门禁设备公司，致力于实现出入管理智能致力于实现出入管理智能化管理系统的设计、开辟生产和应用。已经逐步开辟了感应式IC卡办公门禁考勤管理系、
3、小区出入管理控制系统等一系列产品。阿里山本着“门禁专家”的经营理念，将本公司全部产品兼容于公司在完善现有产品的基础上，与国际先进知名品牌(MOTOROLA.HID、PhiliPS)感应式IC卡读卡器和智能卡技术相结合相结合，开辟出适合中国国情的门禁应用产品及衍生产品，为管理者提供更为科学有效的管理手段，提高竞争实力。本公司以门禁系统的智能化管理为目标，将以不断完善的现代化管理设备，全面高效的服务体系，为管理业的决策者和管理者提供值得信赖的选择。杭州阿里山电子有限公司肩负着振兴民族科技的历史使命，六年以来，承载社会各界的支持和关注，植根于浙江杭州，崛起于杭州的第二次创业，与二十一世纪共辉煌。年轻
4、高素质的阿里山人将恪守“专业化经营”“从客户角度出发”等经营理念，革故鼎新，勤奋开辟，在共和国迈向二十一世纪的旅途中，共创中华民族科技事业的辉煌。阿里山做什么？阿里山能为您的办公楼、娱乐场所出入口及其他重要设施提供高科技的身份识别系统及相关的服务(如一卡多用、集机电与信息为一体的全方位门禁控制)。在完善的安全保护前提下，我们为客户提供最大的方便。阿里山服务的对象是谁？我们的直接客户是门禁一卡通设备的渠道商分销商代理商系统集成商工程商。我们和客户之间的合作关系是建立在本公司的许可证制度基础上的。我们的间接客户是系统集成、系统操作及系统的使用者。我们的客户都非常重视系统的安全性和系统的稳定性。第二
5、章方案背景随着科技的发展，带动了不少行业的崛起和衍生。安防也在大面积的融入到人们的生活之中，而随之而来的门禁行业也悄悄的成长为现阶段的一棵“大树”。从人们的生活小区到办公写字楼，再到国防、科研院所，木门、玻璃门、防盗门、银行金库、三转闸、道闸、电梯、自动门、卷闸门等在科技和时代的影响下都配备了门禁系统以提高安全质量。门禁考勤、门禁消费、门禁巡检、门禁会议、门禁防盗等多种一卡通方式也在被人们所追从。一个软件或者说一张卡就可以实现您想要的功能，那又何苦用一大串卡去实现或者说几个软件去实现。WG门禁就是在做好本职工作的同时去开垦其它功能以便客户的使用。第三章用户需求分析和解决方案3.1 基本需求想在
6、自动门上加装门禁系统，以实现合法人员刷卡后，自动门打开，出来时可以选择刷卡确认后开门，或者人到直接开门的模式在自动门的方便豪华的特点上融入了安全要素。3.2 什么是自动门自动门普通用于某些需要人员时常出入的场合（银行政府办事大厅商场公司等），通过门顶部的红外或者微波感应器（探头），感应到有人需要进入或者离开，驱动机电，自动平移打开玻璃门，人员离开后，门自动关上.3.3 实现方法以阿里山公司WG2001单门双向门禁控制器为例子自动门的红外探头普通有4条线连接自动门控制板接线端，其中两条是电源线，不用管。此外两条是控制线，在自动门控制板接线处，拆下来。原来接这两条线的端子，分别接WG2001控制器
7、继电器输出的COM和N0,如果COM上有接电源，请撤掉。因为自动门需要的是开关信号，不是电信号。接线完毕后，请设置授权卡权限和开门延时时间。如果您使用的旧款的控制器（如图一），浮现以下现象，需要做电路改进，如果您使用是07款新款以贴片为主的控制器（如图二），普通不会浮现以下现象，无需做路线改进，如果您碰到其他异常现象，请和阿里山技术部取得联系寻求匡助。如果设置完毕后，浮现以下异常：门开了一半就即将关闭了，或者关了一半又打开了。这个是因为，控制器继电器对电锁保护电路对自动门有副作用，清拆除或者剪断继电器旁边的黑色的二极管。剪断每一个元件的一个管脚并翘起即可。（蓝色的压敏保护电路不用动）这样就可以
8、实现良好的自动门门禁管理了，如果出来时也要刷卡，实现的方法一样。图一图二3.4 特殊客户的需求普通自动门都是可以掰开的，如果要求掰不开，自动门公司普通都有防止掰开的装置，普通需要此外付费的，所以您可以向自动门公司申请加装这个装置，加装这个装置不会影响我们门禁控制系统和自动门的配合.不建议您自己通过加装电锁的方式来防止自动门被掰开，因外加装电锁时，有可能会破坏自动门的结构，无法考虑到一些机械避让，很容易伤害自动门.如果擅自处理后，自动门方面拒绝保修，会带来不必要的麻烦.例如：某客户要求自动门门禁在上班时间8:00-18:00人一到门口，自动门自动打开，非上班时间，需要合法的人刷卡门才打开.3.5
9、 实施方式自动门未做改动前，门外的红外感应头有四条线接自动门控制部份，其中有两条电源线给红外感应头供电，不用动他们.此外两条是开关信号线，截断其中一条，截断处,一头接门禁控制器的CoM,一头接门禁控制器的No,（注意：CoM端不要接+12V）.打开管理软件，在工具菜单中选择扩展功能挂失（D修改密码（E）操作员管理（曲数据库压缩/修复/备份（B）控制器通信图扩展功能选项操作日志（D锁定界面启用任务列表功能重新启动软件后工具菜单中增加一项定时任务挂失（D修改密码操作员营理（由数据库压缩/修复/备份（B）控制器通信密码扩展功能Oi定时任务（D喋作日志TU锁定界面进行定时任务设置，添加两个定时任务，设
10、置完毕后到总控制台上传设置，注意上传完毕后，由于还没有到启动定时任务的时间，所以门的系统还是保持在线状态.第四章基本配置描述系统组成系统主要由:自动门（控制源），门禁控制器，读卡器，卡片，门禁软件，隔离器O4.1 门禁控制器4.1.1 什么是门禁控制器门禁控制器是系统的核心设备，其性能的优劣会直接影响到系统的稳定，甚至整个系统的安全。本门禁系统采用了本公司WG2000系列控制器，存储芯片采用非易失性闪存芯片，可以存储10万条记录，停电后数据永不丢失。具有防死机软件狗电路、自检电路和实时时钟电路设计，所有输入口光藕隔离，所有继电器输出带有瞬间过压保护，增强了控制器的稳定性和实时性。工业级设计，可
11、每天24小时连续运行。控制器本有RS232和RS485两种连接方式，根据需要，还可以选用网络控制器进行期远程控制和管理。控制器与读卡器之间连接方式在国际标准安全Wiegand26码之上加入了Wiegand34码方式，工程布线灵便、实用。多反馈电源保护电路设计、三级防雷防浪涌电路设计，大负载继电器输出设计，等实用功能保证了控制器及其系统的安全稳定。AWG2001感应式IC卡单门双向门禁数据存储控制板05款WG2002感应式IC卡双门双向门禁数据存储控制板05款WG2004感应式IC卡四门单向门禁数据存储控制板05款参数指标WG2001单门控制器05款WG2002双门控制器05款WG2004四门控
12、制器05款PCB电路板尺寸160mm长*106mm宽160mm长M06mm宽218mm长*106mm宽控制箱尺寸及配套电源功率360mm*283mm*78mm12VDC4-7A电路板功耗5VDC小于100mA读卡器输入格式Wiegand26（兼容该协议下的一切读卡器，例如MotoroIa、HID、WiegandEM、Mifareone等.）可接读卡器数量一对两对四个可控制门输出一组两组四组输出继电器负载电流7A开门延时时间1-600秒可调最大联网数N*256台（N表示计算机串口数，支持256个串口）运行环境-35至65摄氏度10-90%RH,无冷凝信号输出通讯格式和波特率RS232RS485自
13、适应自检总线结构,38400波特率I1用户注册卡数量2万张卡记录脱机存储数量10万条记录？数据保存时间高速闪存设计，永不丢失。读卡器到控制器最大联机距离100米，建议80米内。控制器到PC机最大联机距离RS232方式：20米（建议3米）RS485方式：1200米，建议100O米内，增加扩展设备可达3000米。总线内控制器数量最多256台.门长期未关闭非法闯入胁迫报警功能有有有强制门状态为常开或者者常闭功能有有有远程开门功能有有有互锁功能有有反潜回防尾随功能有有多卡同时验证后开门功能有有有定时常开门功能有有有外接密码键盘功能有有有4.2 读卡器4.2.1 什么是读卡器二0)*。GOOERFID0
14、8F作为银行门禁系统的前端信息采集设备，一款性能可靠，安全的读卡设备在系统中的作用是至关至要的。本系统采用本公司ERFID感应式密码读卡器和卡片，该读卡器设计精美、外形坚固、安全性较高。它本身附带弱小感应天线，由于其精致的外形及其内部电子原件采用密封胶固化，因此可以满足任何建造安全的应用，包括潮湿及多尘埃的环境。4.2.2 关键参数推荐一ERFlD系列读卡器ERFID08EKH读卡器ERFID08DZH读卡器ERFID08EKY读卡器ERFID08DZY读卡器123mm*76mm*23mm121mm*46mm*22mm123mm76mm*23mm121mm*46mm*22mm黑色黑色银色银色4.2.2.1优点抗金属屏蔽和读卡器相互干扰能力强。性能稳定，先进的防死机电路设计，防浪涌保护，防错接保护。使用纯数字式进口射频基站芯片，无误码设计。智能化声音和灯光控制模式符合国际标准的接线方式蜂鸣器声音清脆响亮，不会受干扰变调。传输距离长可达120米。时尚外型设计多款款式和颜色选择。无环氧树脂封装，易于散热，耐高温。（备注）
