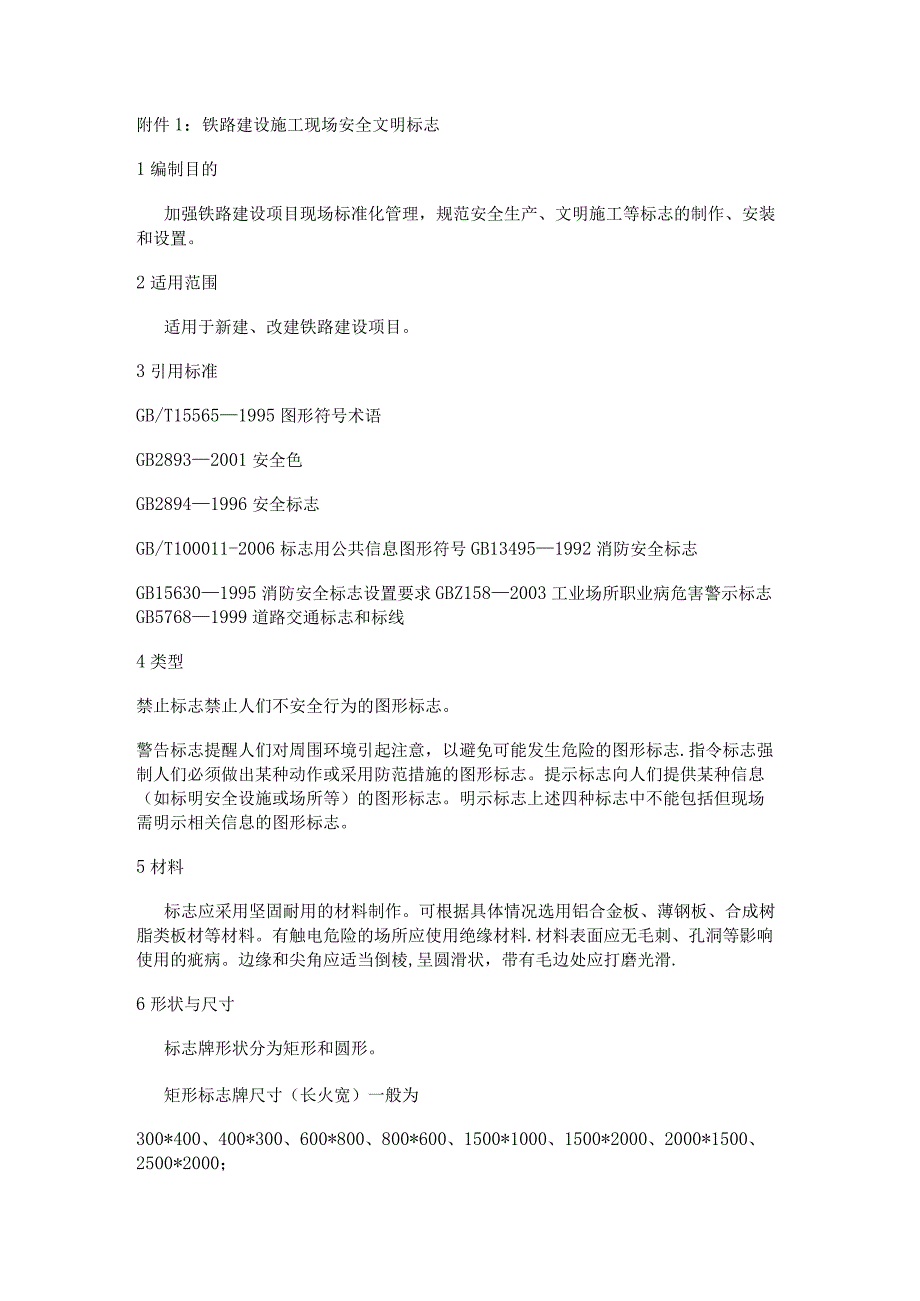

1、附件1：铁路建设施工现场安全文明标志1编制目的加强铁路建设项目现场标准化管理，规范安全生产、文明施工等标志的制作、安装和设置。2适用范围适用于新建、改建铁路建设项目。3引用标准GB/T155651995图形符号术语GB28932001安全色GB28941996安全标志GB/T100011-2006标志用公共信息图形符号GB134951992消防安全标志GB156301995消防安全标志设置要求GBZ1582003工业场所职业病危害警示标志GB57681999道路交通标志和标线4类型禁止标志禁止人们不安全行为的图形标志。警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图形标志.指令标志强
2、制人们必须做出某种动作或采用防范措施的图形标志。提示标志向人们提供某种信息（如标明安全设施或场所等）的图形标志。明示标志上述四种标志中不能包括但现场需明示相关信息的图形标志。5材料标志应采用坚固耐用的材料制作。可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料。有触电危险的场所应使用绝缘材料.材料表面应无毛刺、孔洞等影响使用的疵病。边缘和尖角应适当倒棱,呈圆滑状，带有毛边处应打磨光滑.6形状与尺寸标志牌形状分为矩形和圆形。矩形标志牌尺寸（长火宽）一般为300*400、400*300、600*800、800*600、1500*1000、1500*2000、2000*1500、2500*20

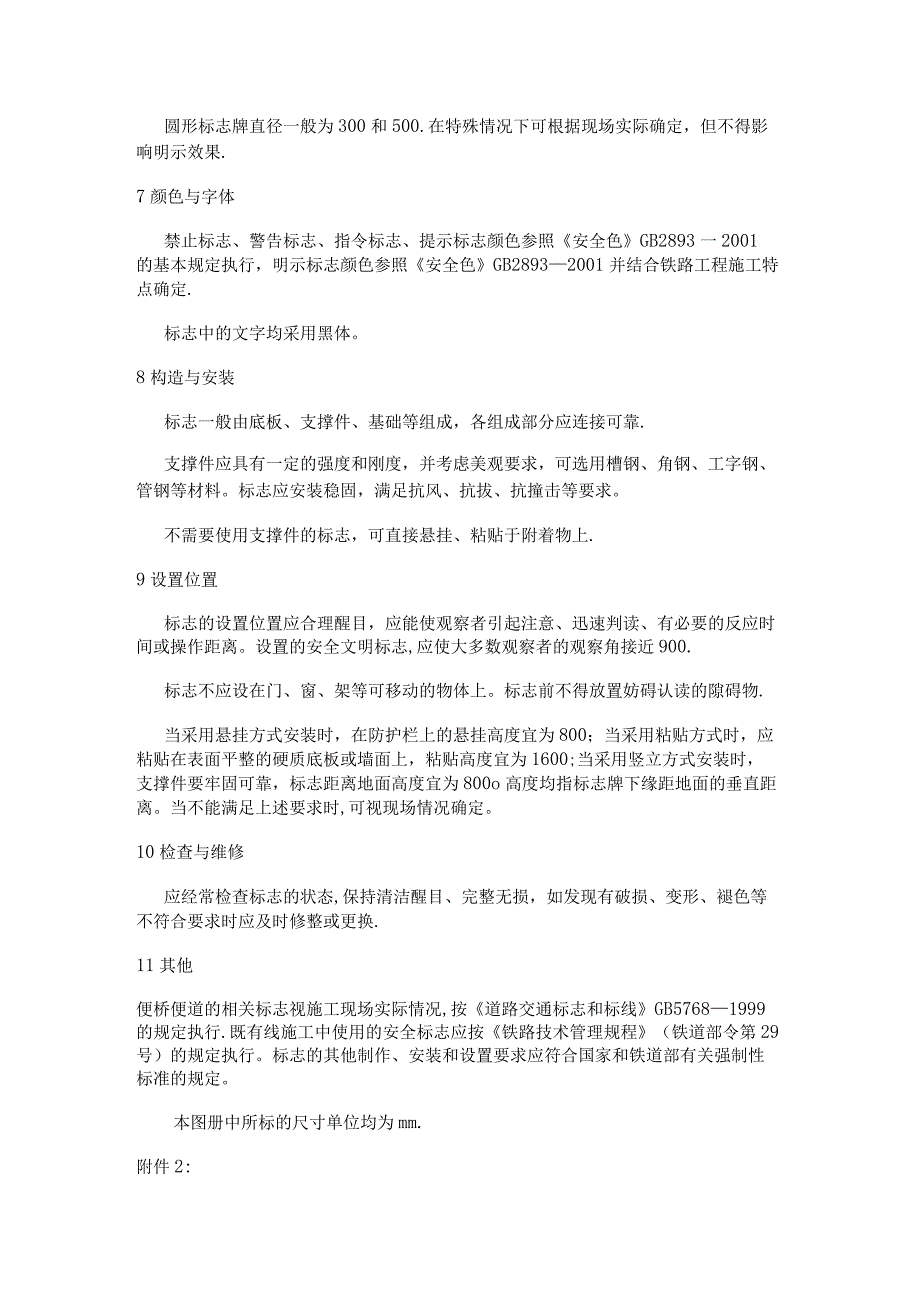

3、00；圆形标志牌直径一般为300和500.在特殊情况下可根据现场实际确定，但不得影响明示效果.7颜色与字体禁止标志、警告标志、指令标志、提示标志颜色参照安全色GB2893一2001的基本规定执行，明示标志颜色参照安全色GB28932001并结合铁路工程施工特点确定.标志中的文字均采用黑体。8构造与安装标志一般由底板、支撑件、基础等组成，各组成部分应连接可靠.支撑件应具有一定的强度和刚度，并考虑美观要求，可选用槽钢、角钢、工字钢、管钢等材料。标志应安装稳固，满足抗风、抗拔、抗撞击等要求。不需要使用支撑件的标志，可直接悬挂、粘贴于附着物上.9设置位置标志的设置位置应合理醒目，应能使观察者引起注意、
4、迅速判读、有必要的反应时间或操作距离。设置的安全文明标志,应使大多数观察者的观察角接近900.标志不应设在门、窗、架等可移动的物体上。标志前不得放置妨碍认读的隙碍物.当采用悬挂方式安装时，在防护栏上的悬挂高度宜为800；当采用粘贴方式时，应粘贴在表面平整的硬质底板或墙面上，粘贴高度宜为1600;当采用竖立方式安装时，支撑件要牢固可靠，标志距离地面高度宜为800o高度均指标志牌下缘距地面的垂直距离。当不能满足上述要求时,可视现场情况确定。10检查与维修应经常检查标志的状态,保持清洁醒目、完整无损，如发现有破损、变形、褪色等不符合要求时应及时修整或更换.11其他便桥便道的相关标志视施工现场实际情况

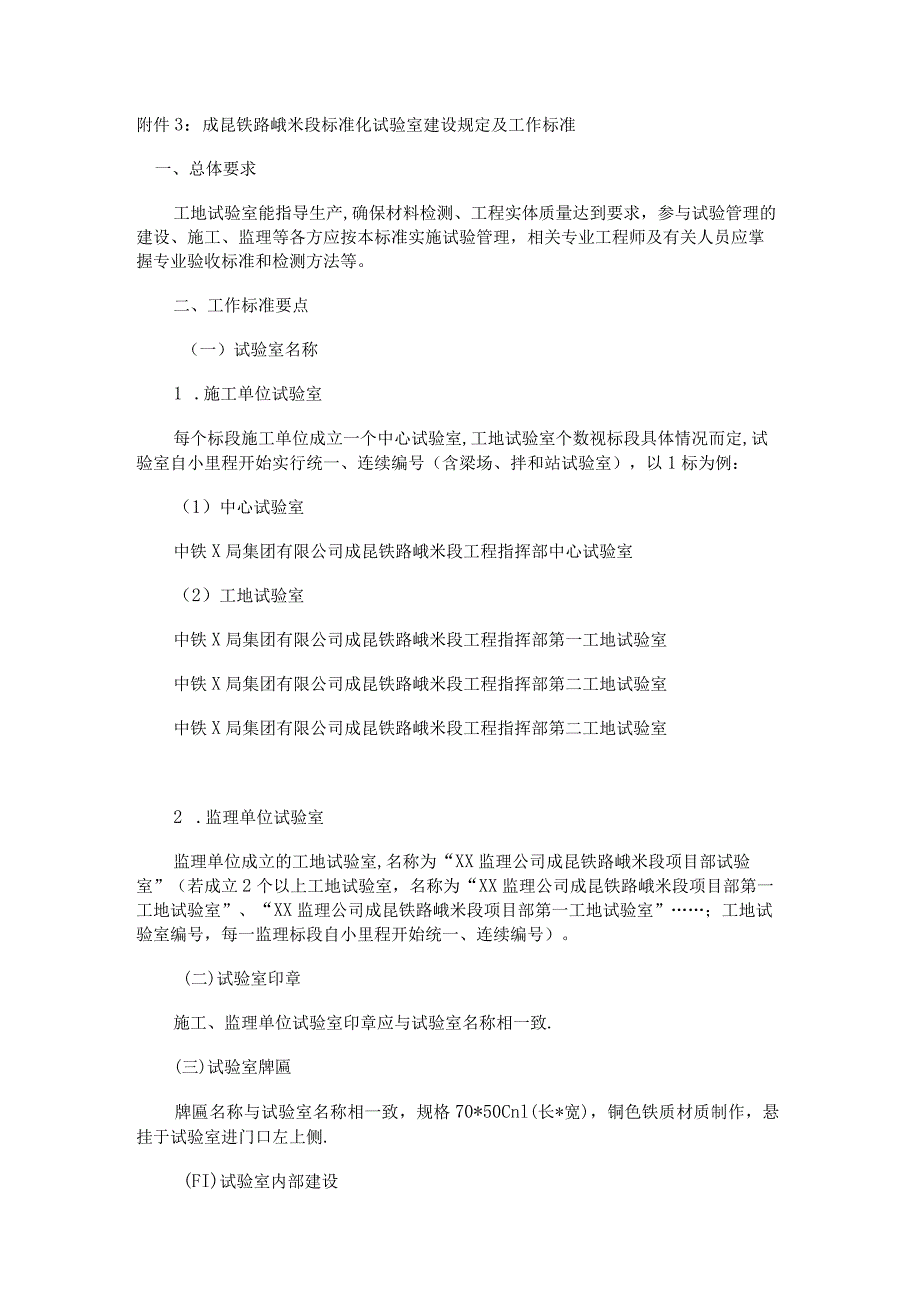

5、,按道路交通标志和标线GB57681999的规定执行.既有线施工中使用的安全标志应按铁路技术管理规程（铁道部令第29号）的规定执行。标志的其他制作、安装和设置要求应符合国家和铁道部有关强制性标准的规定。本图册中所标的尺寸单位均为mm.附件2:附件3：成昆铁路峨米段标准化试验室建设规定及工作标准一、总体要求工地试验室能指导生产,确保材料检测、工程实体质量达到要求，参与试验管理的建设、施工、监理等各方应按本标准实施试验管理，相关专业工程师及有关人员应掌握专业验收标准和检测方法等。二、工作标准要点（一）试验室名称1 .施工单位试验室每个标段施工单位成立一个中心试验室,工地试验室个数视标段具体情况而定
6、,试验室自小里程开始实行统一、连续编号（含梁场、拌和站试验室），以1标为例：（1）中心试验室中铁X局集团有限公司成昆铁路峨米段工程指挥部中心试验室（2）工地试验室中铁X局集团有限公司成昆铁路峨米段工程指挥部第一工地试验室中铁X局集团有限公司成昆铁路峨米段工程指挥部第二工地试验室中铁X局集团有限公司成昆铁路峨米段工程指挥部第二工地试验室2 .监理单位试验室监理单位成立的工地试验室,名称为“XX监理公司成昆铁路峨米段项目部试验室”（若成立2个以上工地试验室，名称为“XX监理公司成昆铁路峨米段项目部第一工地试验室”、“XX监理公司成昆铁路峨米段项目部第一工地试验室”；工地试验室编号，每一监理标段自小
7、里程开始统一、连续编号）。(二)试验室印章施工、监理单位试验室印章应与试验室名称相一致.(三)试验室牌匾牌匾名称与试验室名称相一致，规格70*50Cnl(长*宽)，铜色铁质材质制作，悬挂于试验室进门口左上侧.(FI)试验室内部建设3 .组织机构及人员组织机构设置合理，分工明确;试验人员均持有岗位证、人员数量、质量符合招标和投标文件要求，并满足现场工程需要。监理、施工单位中心及工地试验室应建立试验检测体系并上墙，参考图1的试验检测体系。人员要求：(I)施工单位中心试验室人员总数量不得少于12人，试验检测工程师数量不得少于8人；梁场试验室人员总数不得少于8人,试验检测工程师数量不得少于5人；工地试
8、验室人员总数不得少于5人，试验检测工程师数量不得少于3人.(2)监理单位试验室人员总数量不得少于8人,试验检测工程师数量不得少于4人(若每一标段成立2个以上工地试验室，每个工地试验室人员总数量不得少于6人,试验检测工程师数量不得少于3人)。(3)中心试验室主任及技术负责人素质要求：专科以上文化程度、工程师以上职称，从事试验工作不少于8年。(4)其他试验检测工作人员要求高中以上文化程度、助工或技师以上职称，从事试验工作不少于5年，其中专科以上文件程度、工程师以上职称须占50%以上.(5)试验检测人员必须持证上岗。注：XXX室如土工室、压力室、水泥室、混凝土室等图1：试验检测体系2 .内部每室应注
9、明名称、责任人及照片，蓝底白字，规格60*40CnI（长*宽），可参考下列模式：60cm40cm60cm3 .试验管理的依据要充分、齐全。每个试验室须配设至少一套齐全的有关适合成昆铁路峨米段的试验检测标准、规范、规程、方法及技术文件。并具有齐全的铁道部、成昆铁路公司、监理单位等下发的有关试验检测技术和管理性文件。4o编制质量手册每个试验室须根据各自具体的实际,编制内容完善实用、质量保证体系健全,操作性强的质量手册。5.仪器设备现场试验室仪器设备根据现场试验检测项目要求配置，施工单位中心试验室要配备常用工程材料的物理、力学、化学性能及土工常规项目、防水材料、无损检测、快速检测试验仪器设备；工地试
10、验室的仪器设备按承建工程量大小，以满足现场检测项目需要合理配置，并满足招标文件和投标承诺的要求。监理单位中心试验室、工地试验室要满足招标文件和投标承诺要求。检测机构必须建立每台检测设备（检验、测量和试验）技术档案，内容包括：使用说明书，出厂检定合格证，历年周检证书，检测设备维护记录,封存、调遣记录。各类仪器按检定/校准结果实行标识管理，检定合格贴绿色“合格证”，校准合格贴黄色“准用证”，过期停用仪器贴红色“停用证”，封存仪器贴蓝色“封存证”。必须全部通过检定。试验室须有检测试验仪器设备清单（仪器设备名称、规格型号、数量、完好情况及其主要性能。对仪器设备要加强管理：（1）试验仪器设备应分类、有序
11、摆放。（2）所有仪器依据国家检定规程或自校方法校准合格才能投入使用，自校仪器用标准器应经法定计量部门检定合格。（3）做好仪器设备日常管理，特别对核子密度仪等按说明书要求进行充电与维护保养。仪器摆放应平稳、牢固、电路布置安全合理、操作方便、运转正常、配件齐全、精度合格。（4）精密、贵重仪器应指定专人使用与管理,变动操作人员须做好技能培训.（5）主要仪器逐台（套）建立档案，其内容包括:使用说明书、出厂合格证、开箱验收单、合格证或自校记录和“仪器设备履历书、使用记录随仪器档案保存.（6）标识管理，经校准合格的仪器设备贴合格证，标明有效期和校准类别。封存仪器贴封存证，停用仪器贴停用证，并建立相应记录。
12、（7）环境条件必须满足试验检测工作需要，保持环境和仪器清洁卫生.6 .建立健全试验室工作规章制度.至少应建立以下规章制度:(I)工作程序与质量管理制度。(2)岗位责任制度.(3)仪器设备操作规程、保养维修及管理制度。(4)仪器设备的计量检定、校准及管理制度。(5)试验室管理制度。(6)样品、资料、档案管理制度。(7)试验工作室(如土工室、养护室等)管理制度。(8)岗前培训和学习培训制度。试验室所有人员须参加针对本项目的岗位培训或专项学习。建立的各种制度须做到思路清晰、内容全面、方法流程正确、责任明确、操作性强，并通过项目技术负责人的审批。80*60cm (高*宽)，蓝底白字，可参考下列模式:规
13、格60cm60cm80cm主要的操作仪器均需悬挂操作规程，如压力试验机操作规程、电动击实仪操作规程、液压万能机操作规程、水泥胶砂搅拌机操作规程等.7 .试验室工作环境(1)现场试验室的环境条件应满足其检测项目的要求。(2)试验室平面布设和房间分配合理、结构牢固安全，并根据需要砌筑牢固平整的试验操作台，试验室面积大小与申请的检测项目数量相匹配，仪器设备布局合理、操作方便，试验室内干净整洁.(3)电脑、网络环境等满足工作和信息化管理需要。(4)办公座椅、文件柜等要大方整齐，满足工作需要。(5)室内通风、采光好，沥青及沥青混凝土室应配置通风设备.(6)试验室要综合考虑供电、排水、消防、防毒等措施，做
14、到设施完善、功能良好，安全操作.(7)试验室须做好日常安全防护，试验人员要有防火、防毒、安全用电知识，严格执行相关操作规程。8 .试验室资质、环境、人员、办公条件等资源配置要求见下表成昆铁路峨米段试验室资质、环境、人员、办公条件等资源配置表序号项目施工单位监理单位中心试验室梁厂试验室工地试验室监理试验室1上级试验检测机构授权必须必须不需要必须2试验总面积不低于350m2不低于300m2不低于180m2不低于300m23I养护室面枳I不低于50in2不低于50m2不低于40m2不低于40in24I人员总数量I128585主任及技术负责人职称及工作年限工程师/8年工程师/8年工程师/5年工程师/8
