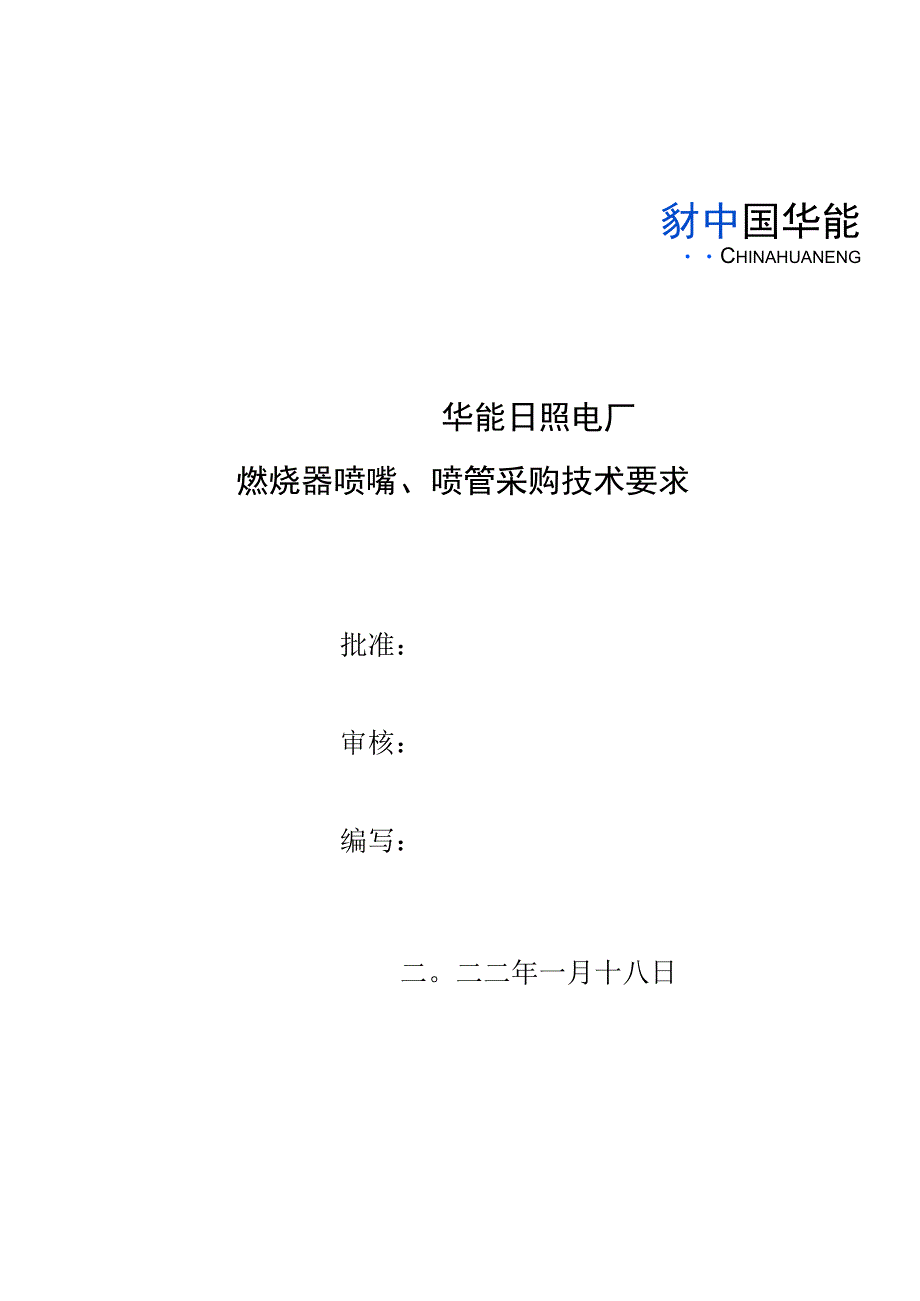

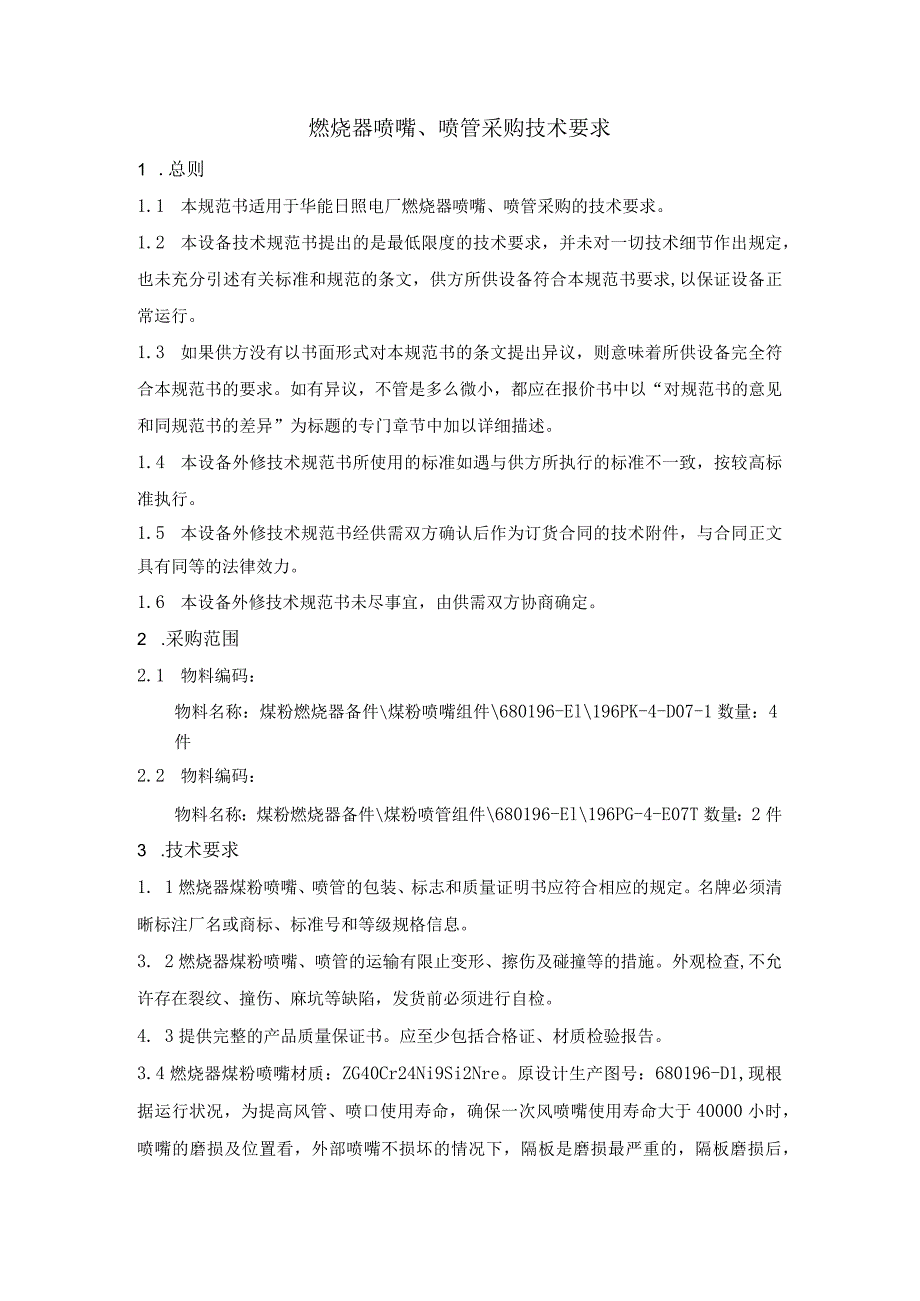

1、豺中国华能Chinahuaneng华能日照电厂燃烧器喷嘴、喷管采购技术要求批准：审核：编写：二。二二年一月十八日燃烧器喷嘴、喷管采购技术要求1 .总则1.1 本规范书适用于华能日照电厂燃烧器喷嘴、喷管采购的技术要求。1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方所供设备符合本规范书要求,以保证设备正常运行。1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着所供设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4 本设备外
2、修技术规范书所使用的标准如遇与供方所执行的标准不一致，按较高标准执行。1.5 本设备外修技术规范书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本设备外修技术规范书未尽事宜，由供需双方协商确定。2 .采购范围2.1 物料编码：物料名称：煤粉燃烧器备件煤粉喷嘴组件680196-El196PK-4-D07-1数量：4件2.2 物料编码：物料名称：煤粉燃烧器备件煤粉喷管组件680196-El196PG-4-E07T数量：2件3 .技术要求1. 1燃烧器煤粉喷嘴、喷管的包装、标志和质量证明书应符合相应的规定。名牌必须清晰标注厂名或商标、标准号和等级规格信息。3. 2燃烧
3、器煤粉喷嘴、喷管的运输有限止变形、擦伤及碰撞等的措施。外观检查,不允许存在裂纹、撞伤、麻坑等缺陷，发货前必须进行自检。4. 3提供完整的产品质量保证书。应至少包括合格证、材质检验报告。3.4燃烧器煤粉喷嘴材质：ZG40Cr24Ni9Si2Nre。原设计生产图号：680196-D1,现根据运行状况，为提高风管、喷口使用寿命，确保一次风喷嘴使用寿命大于40000小时，喷嘴的磨损及位置看，外部喷嘴不损坏的情况下，隔板是磨损最严重的，隔板磨损后，一般采用整体更换，造成较大浪费，对此通过U型安装槽将隔板安装于喷嘴内，在隔板磨损后可更换隔板，减少损失，隔板的基材优化，将原隔板材料ZG40Cr24Ni9Si
4、2NRe更改为ZG40Cr30Nil6Si2NRe,增加基材的抗温、耐磨性能。隔板迎风面及两侧采用采用钻基高铭耐磨复合，隔板两侧面的复合长度t40mm,高度45mm,隔板端面复合厚度大于6m喷嘴出口四角切口位置内壁高格银钳复合，方式为四角满复合，复合厚度5mm,为增加喷嘴高温抗变形能力，喷嘴内框与周界风连接筋板由原来3道改为4道。3.5煤粉喷管原材料ZGMCrMnMoNiSiRe,具有良好的可焊性、耐磨性，铸件煤粉喷管内径：590un,煤粉喷管的入口与一次风弯头对接口位置采用内贴三氧化二铝耐磨陶瓷，厚度不低于8mm,黏贴长度30Onml陶瓷用耐高温粘合剂粘牢，带有拱形支撑，中间用焊塞固定，保证
5、在800C高温下无脱落，陶瓷黏贴后入口内径为DN572,保证使用寿命大于50000小时,期间煤粉喷管不得有磨穿现象。风管在出口变径处易磨穿，在上端浓缩面约100长处堆焊5mm耐磨层。3.6煤粉风管上部设计鳍片隔板结构。主体燃烧器由喷管与喷嘴两部份组成，同处于燃烧器箱壳的煤粉风室中，煤粉喷嘴用销轴与煤粉喷管装成一体，煤粉喷管上下设有支撑及支撑滚轮。3.7燃烧器煤粉喷嘴、煤粉喷管应符合华能日照电厂2*680MW超临界锅炉煤粉燃烧设备图纸（图号：680196-El）要求，除煤粉喷管入口内贴陶瓷，其他尺寸与原设备尺寸相同，不得改变其性能参数，如有变动，应经过招标方许可。3.8燃烧器煤粉喷管、喷嘴、隔板尺寸及结构与上海锅炉厂原燃烧器一致，以保证与原设备的连接，执行机构相互配套使用。3.9配套上下支撑，销轴、支撑滚轮，连接支撑板、拉杆等配件。
