1、吊装封闭热通道专项施工方案第一章编制依据1第一节编制说明1第二节编制依据12.1 施工合同：12.2 施工图纸12.3 主要规范、规程、图集12.4 主要法律法规2第二章工程概况3第一节工程概况3第二节工程项目基本参数32.2.1 IT机房建筑施工概况32.2.2 IT机房空调风系统设置32.2.3 IT设备强弱电系统3第三节重难点分析42.3.1 重难点一42.3.2 重难点二42.3.3 重难点三5第三章施工组织部署及进度保障措施53.1 热通道技术方案及技术准备工作53.2 施工进度计划63.3 夜间施工安排73.4 预制件清单及主要施工机具73.4.1 本工程计划投入的预制件材料清单7

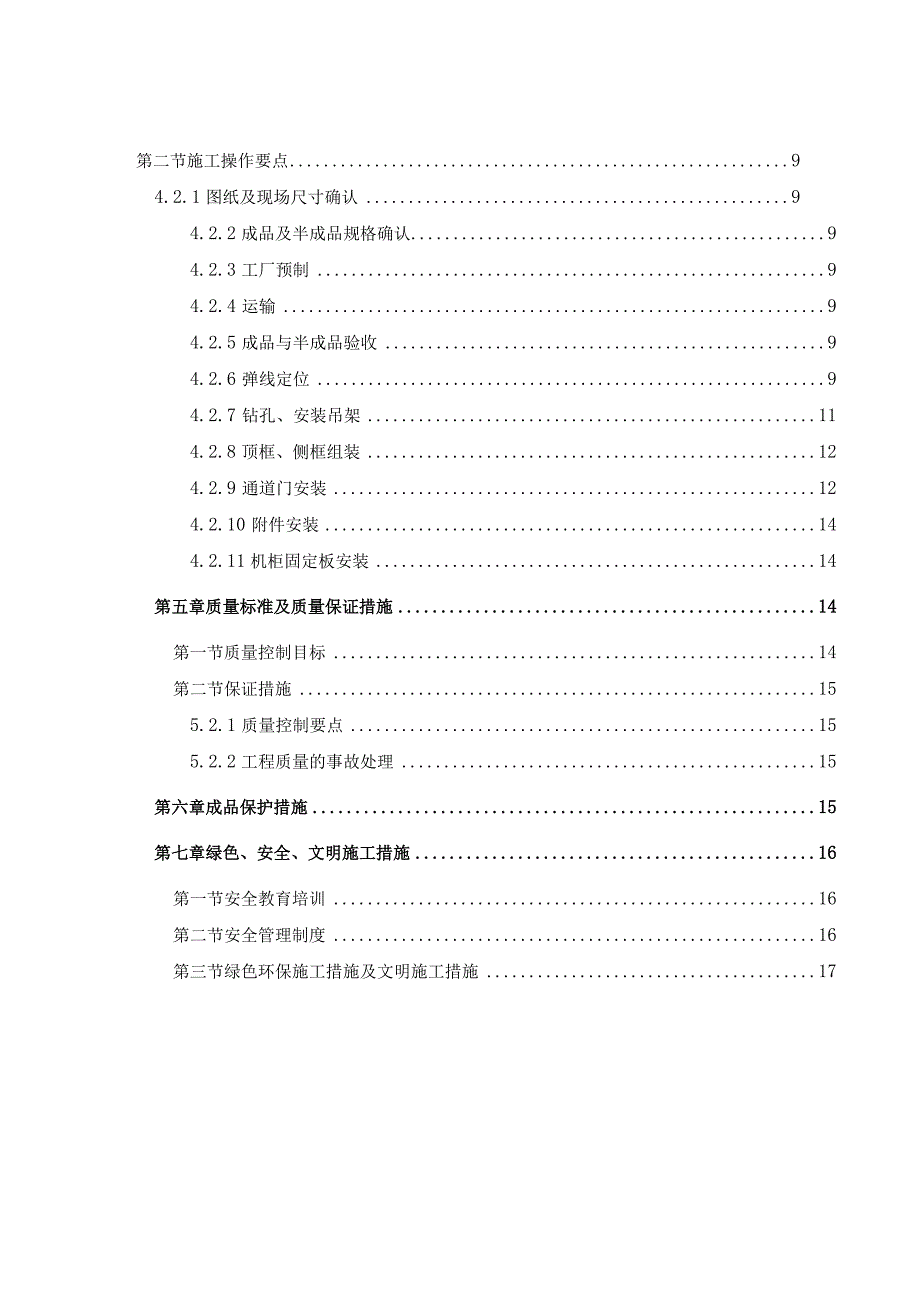

2、3.4.2 本工程计划投入的施工机械机具8第四章施工方案和技术措施8第一节施工工艺流程8第二节施工操作要点94.2.1 图纸及现场尺寸确认94.2.2 成品及半成品规格确认94.2.3 工厂预制94.2.4 运输94.2.5 成品与半成品验收94.2.6 弹线定位94.2.7 钻孔、安装吊架114.2.8 顶框、侧框组装124.2.9 通道门安装124.2.10 附件安装144.2.11 机柜固定板安装14第五章质量标准及质量保证措施14第一节质量控制目标14第二节保证措施155.2.1 质量控制要点155.2.2 工程质量的事故处理15第六章成品保护措施15第七章绿色、安全、文明施工措施16
3、第一节安全教育培训16第二节安全管理制度16第三节绿色环保施工措施及文明施工措施17第一章编制依据第一节编制说明本施工方案作为本工程IT机房吊装封闭热通道安装施工的指导性文件，在编制过程中我们对项目管理工作、机械设备配备、主要施工步骤、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑，以突出施工方案的科学性、可行性。第二节编制依据2.1施工合同：序号合同名称编号签订日期1/2.2施工图纸:序号图纸名称图纸编号出图日期1厂房B建筑施工图纸建施/饰施2018.06.052厂房B设施2018.06.052.3主要规范、规程、图集类别序号标准名称编号国家GB1工程测量规范GB
4、50026-20072建筑抗震设计规范GB50011-2010（2016版）3建筑工程抗震设防分类标准GB50223-20084公共建筑节能设计标准GB50189-20155绿色建筑评价标准GB/T50378-20146建筑工程建筑面积计算规范GB50353-20137数据中心设计规范GB50174-20178民用建筑设计通则GB50352-20059建筑设计防火规范GB50016-2014（2018版）10建筑地面设计规范GB50037-2013类别序号标准名称编号11建筑工程施工质量验收统一标准GB50300-201312建筑装饰装修工程质量验收规范GB50210-201813建筑地面工程
5、施工质量验收规范GB50209-201014建筑材料及制品燃烧性能分级GB8624-201215建筑材料不燃性试验方法GB/T5464-201016建筑内部装修设计防火规范GB50222-201717建筑隔声评价标准GB/T50121-200518建筑电气工程施工质量验收规范GB50303-201519建筑物防雷设计规范GB50057-201020电子计算机场地通用规范GB/T2887-201121计算机站场地安全要求GB/T9361-201122通风与空调工程施工质量验收规范GB50243-201623电子信息系统机房施工及验收规范GB50462-2015行业JGJ1办公建筑设计规范JGJ6
6、7-20062自流平地面工程技术规程JGJ175-20093建筑施工现场环境与卫生标准JGJ146-2013图集1建筑设备施工安装通用图集通风与空调工程91SB62.4主要法律法规类别序号法规名称编号国家1中华人民共和国合同法国家主席令第15号2中华人民共和国环境保护法国家主席令第22号3中华人民共和国计量法国家主席令第28号4中华人民共和国消防法国家主席令第6号类别序号法规名称编号5中华人民共和国安全生产法国家主席令第70号6中华人民共和国建筑法国家主席令第91号7建设工程质量管理条例国务院令第279号8建设工程安全生产管理条例国务院令第393号9安全生产许可证条例国务院令第397号10建设
7、项目环境保护管理办法国环字第003号11关于加强建筑工程室内环境质量的若干意见建办质200217号12建筑安全生产监督管理规定建设部令第13号13建设工程施工现场管理规定建设部令第15号14实施工程建设强制性标准监督规定建设部令第81号第二章工程概况第一节工程概况第二节工程项目基本参数2.2.1 IT机房建筑施工概况本工程IT机房两侧设置两个机房专用空调区。空调区与机房采用轻钢龙骨墙进行分隔，轻钢龙骨墙下方设置百叶窗口。空调区与机房均设置铝方板吊顶，机房内采用防静电环氧涂料地面。2.2.2 IT机房空调风系统设置本工程IT机房空调风系统采用精密空调“下送上回”模式利用空调区与IT机房间的百叶窗
8、口送风对机房内IT设备进行制冷，机房两侧空调区精密空调配置均采用“8+2”模式，并设置3台恒温恒湿一体机，保障机房内制冷效果和恒温恒湿环境。2.2.3 IT设备强弱电系统本工程每个IT机房均设置10列IT机柜，每列机柜均需设置强电系统进行供电，弱电系统进行IT设备工作与设备工作环境及状态监控，共包含4层强、弱电系统桥架。同时还需设置大量温湿度检测及气体检测点位对机房内环境进行实时监测与报告。第三节重难点分析本工程项目IT机房建筑总面积4000平米，具有机房内建筑面积小，系统复杂，涉及专业多，功能齐全，施工可布置场地狭窄，热通道安装时间紧等诸多特点。这些特点给IT机房热通道的施工组织安排、协调管
9、理等带来一定难度。我们针对这些难点进行重点分析并有针对的制定以下应对措施，结合现场对热通道施工过程进行调控。2.3.1重难点一：建筑面积小，涵盖专业多，协调管理困难重难点分析：本工程IT机房内涵盖专业多，包括建筑轻钢龙骨墙、建筑地面、吊顶、防排烟系统、消防水系统、强弱电系统、恒温恒湿空调风等其他配套专业施工。参建单位和施工人员多，部分专业施工时严重影响热通道安装进度。机房内工序衔接和交叉多，作业难度大。因此，IT机房内场地的合理规划和使用，各单位、各工序间的协调配合是保证热通道顺利施工，按期完工的关键。应对措施：(1)依托项目整体管理结构，建立完善的现场管理体系工作，根据总控计划及其他配套专业
10、计划，合理安排热通道物资进场时间，提出合理的场地需求。(2)设置专职现场协调工程师，负责与其他各单位沟通，及时传递相关信息，引导热通道安装队伍与其他施工队伍合理安排工作面；与土建单位制定各项工作的协调配合流程，建立工序交接签字制度，坚持先移交，后施工的顺序；协调好热通道施工工作面，与其他单位进行交错施工，保证热通道施工紧张有序进行。(3)服从项目统一调度和整体安排，建立生产例会制度等沟通机制，定期与业主、设计院及其他各施工单位沟通，在工期、质量、深化设计等各方面积极配合各相关单位工作。2.3.2重难点二：建筑作业面小，热通道施工可布置场地狭窄，施工组织困难重难点分析：本工程IT机房内涵盖的多个
11、专业存在同时施工的情况，热通道施工安装位置受到其他单位施工条件的制约，极易在施工过程中与其他专业管线、位置产生碰撞,严重影响热通道施工过程及最终效果。因此，各专业系统的综合排布是IT机房顺利完工的前提条件之一。应对措施：(1)本工程项目设置专业BlM建模工程师，通过BlM建模对IT机房进行深化综合排布，提前进行各专业的综合布置，并作出碰撞报告，尽早发现设计问题，提前沟通，协商解决。（2）建立有效的信息沟通机制，定期不定期的举行深化设计协调会，加强各包商的信息交流沟通，及时解决专业间的交叉矛盾，对热通道和其他专业施工的深化图纸与变更进行统筹管理，加强现场对深化图纸执行的监督力度，保证机房内热通道
12、安装严格按照深化图纸进行施工。2. 3.3重难点三：热通道数量多，工期紧，施工作业面小重难点分析：本工程项目建筑二至五层共设置6个IT机房，每IT机房设置5套热通道，包含两列IT机柜，每套热通道规格为10.8m*2.4m。热通道施工同时面临强弱电系统,消防系统，吊顶天花、建筑地面等其他专业同时施工。建筑地面完成到IT机房热通道安装验收仅45天工期，时间紧，任务重。因此，合理选择热通道的类型及施工技术方案尤为重要。应对措施：（1）本工程热通道考虑热通道工厂化预制加工技术，通过对IT机房内的综合排布，提前确认好热通道的施工位置及尺寸，将热通道整体进行分解为成品及半成品配件，现场拼装。（2）本工程热
13、通道考虑采用吊装模式安装，在地面环氧底漆施工完成前进行热通道地面支撑力柱的施工，在吊顶天花未施工前进行吊装支架等的固定，保证热通道的施工与其他专业施工在过程中互相影响降到最低，从而达到有效缩短工期的目的。第三章施工组织部署及进度保障措施2.1 热通道技术方案及技术准备工作近年来，随着数据中心的建设向集中化，中心化发展，数十万台服务器的数据中心园区建设层出不穷，为满足服务器投产上架进度，采用“整机柜”进行服务器交付的方式成为趋势，而传统“冷通道+架空地板”形式已无法满足整机柜的运输及安装的承重要求。同时，传统“冷通道+架空地板”利用架空地板作为“送风腔”，空间狭小且对地板空间容积及洁净度有严格要
14、求，送风区域维护复杂，难以满足大容量数据中心服务器构设需求。与传统“冷通道十架空地板”技术相比，“吊装封闭热通道”技术依旧采用“下送风，上回风”模式，不同点在于其采用更合理的气流组织方式，能更好的发挥空调的制冷功能;在制冷系统出现问题时，可利用机房外冷气流另行处理，确保服务器短时间内的散热需求;采用送风箱及百叶集体送风，取消了架空地板，送风风压可以在机房内平均分配，机柜空间容量更大，利用率高；地面环境维护简单方便，能更好的满足机房IT设备对于洁净度的需求。同时，采用吊装封闭热通道方式，减少架空地板施工，取消现场加工方式，整体可缩短整体现场施工周期约60日；降低专业间交叉施工的难度，其他专业施工中升降车可直接进行施工，不用再行考虑架空地板的承重，减少项目履约成本和管理成本，减少施工现场安全隐患。本工程技术准备阶段包括收集工程资料，详细研究工程项目、工程量、工艺流程、工艺特点、质量标准、进度要求、图纸文件、材料预制供应、土建装修进度等基本情况，为编制施工方案、施
