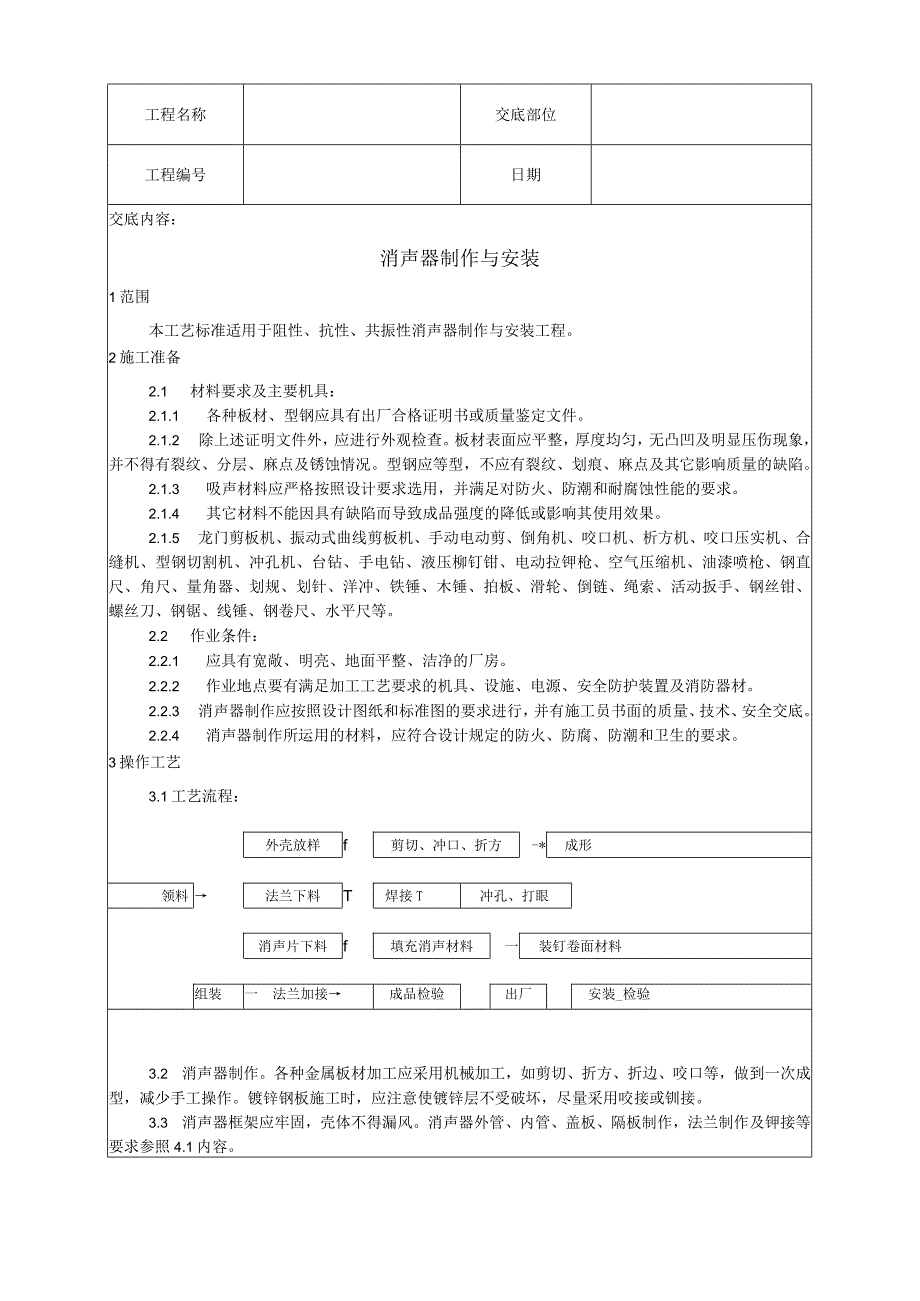

消声器制作与安装工艺技术交底.docx_第1页
第1页 / 共5页
消声器制作与安装工艺技术交底.docx_第2页
第2页 / 共5页

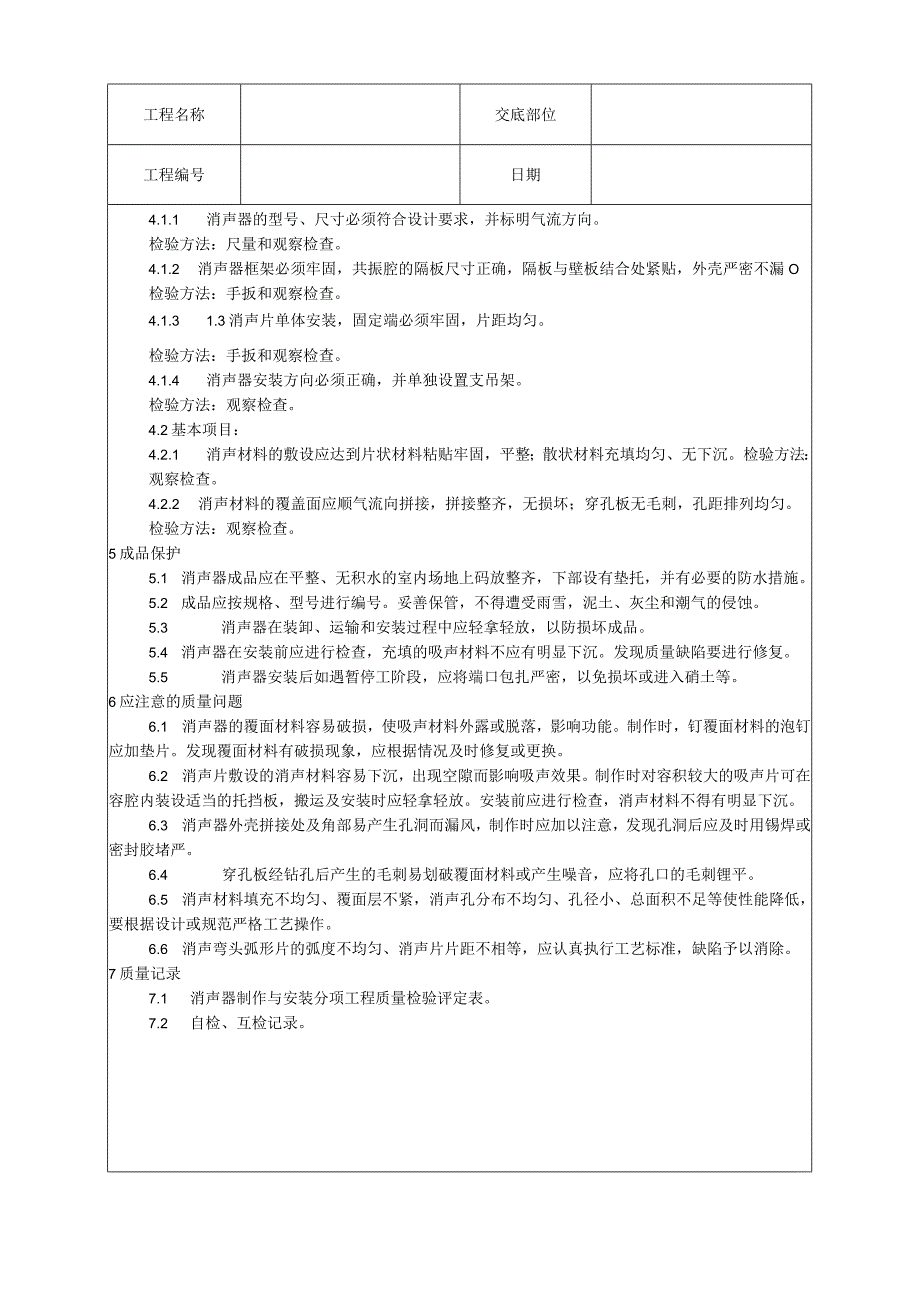

消声器制作与安装工艺技术交底.docx_第3页
第3页 / 共5页
消声器制作与安装工艺技术交底.docx_第4页
第4页 / 共5页
消声器制作与安装工艺技术交底.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《消声器制作与安装工艺技术交底.docx》由会员分享,可在线阅读,更多相关《消声器制作与安装工艺技术交底.docx(5页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:消声器制作与安装1范围本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。2施工准备2.1 材料要求及主要机具:2.1.1 各种板材、型钢应具有出厂合格证明书或质量鉴定文件。2.1.2 除上述证明文件外,应进行外观检查。板材表面应平整,厚度均匀,无凸凹及明显压伤现象,并不得有裂纹、分层、麻点及锈蚀情况。型钢应等型,不应有裂纹、划痕、麻点及其它影响质量的缺陷。2.1.3 吸声材料应严格按照设计要求选用,并满足对防火、防潮和耐腐蚀性能的要求。2.1.4 其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。2.1.5 龙门剪板机、振动式曲线剪板机、手

2、动电动剪、倒角机、咬口机、析方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压柳钉钳、电动拉钾枪、空气压缩机、油漆喷枪、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、拍板、滑轮、倒链、绳索、活动扳手、钢丝钳、螺丝刀、钢锯、线锤、钢卷尺、水平尺等。2.2 作业条件:2.2.1 应具有宽敞、明亮、地面平整、洁净的厂房。2.2.2 作业地点要有满足加工工艺要求的机具、设施、电源、安全防护装置及消防器材。2.2.3 消声器制作应按照设计图纸和标准图的要求进行,并有施工员书面的质量、技术、安全交底。2.2.4 消声器制作所运用的材料,应符合设计规定的防火、防腐、防潮和卫生的要求。3操

3、作工艺3.1工艺流程:外壳放样f剪切、冲口、折方-*成形领料法兰下料T焊接T冲孔、打眼消声片下料f填充消声材料一装钉卷面材料组装一法兰加接成品检验出厂安装_检验3.2 消声器制作。各种金属板材加工应采用机械加工,如剪切、折方、折边、咬口等,做到一次成型,减少手工操作。镀锌钢板施工时,应注意使镀锌层不受破坏,尽量采用咬接或钏接。3.3 消声器框架应牢固,壳体不得漏风。消声器外管、内管、盖板、隔板制作,法兰制作及钾接等要求参照4.1内容。工程名称交底部位工程编号日期3.4阻性消声器(图428)在加工时,内部尺寸不能随意改变。其阻性消声片(图429)是用木筋制成木框(如设计要求用金属结构,则按设计要

4、求加工),内填超细玻璃棉等吸声材料,外包玻璃布等覆面材料制成。在填充吸声材料时,应按设计的容重,厚度等要求铺放均匀,覆面层不得破根。装钉吸声片时,与气流接触部分均用漆泡钉,其余部分用鞋钉装订。钉泡钉时,在泡钉处加一层垫片,可减少破根现象。对于容积较大的吸声片,为了防止因消声器安装或移动而造成吸声材料下沉,可在容腔内装设适当的托挡板。3.5抗性消声器图430是利用管道内截面突变,起到消声作用。加工制作时,不能任意改变膨胀室的尺寸。3.6 共振性消声器(图431)制作应按设计要求加工。不能任意改变关键部分的尺寸。穿孔板的孔径和穿孔率应符合设计要求。穿孔板经冲(钻)孔后,应将孔口的毛刺锂平。共振腔的

5、隔板尺寸应正确,隔板与壁板连接处应紧贴。3.7 阻抗复合式消声器(图4-32)组装时,应先用圆钉将制成的消声片装钉成消声片组,同时用钾钉将横隔板与内管分段钾接好,然后用半圆头木螺丝将各段内管与消声片组固定,再将外管与横隔板、外管与消声器两端盖板、盖板与内管分别用半沉头自攻螺丝固定,最后在斜接两端法兰。3.8 消声风管、消声静压箱及消声弯头内所衬的消声材料应均匀贴紧,不能脱落,并且拼缝要密实,表面平整,不能凹凸不平。3.9 消声器内的消声材料覆面层不得破损,搭接时应顺气流,且界面不得有毛边。消声器内直接逆风面布质要有保护措施。3.10 消声弯管的平面边长大于80Omm时,应加设导流吸声片。导流吸

6、声片表面应平滑、圆弧均匀、与弯管连接紧密牢固。不得有松动现象。3.11 消声百叶窗,框架应牢固,叶片的片距应均匀,吸声面方向应符合设计要求。3.12 消声器内外金属构件表面应涂刷红丹防锈漆两道(优质镀锌板材可不涂防锈漆)。涂刷前,金属表面应按需要做好处理,清除铁锈、油脂等杂物。涂刷时要求无漏涂、起泡、露底等现象。3.13 组装后的成品应按照设计文件及施工验收规范要求进行检验,产品达到要求方可出厂。3.14 消声器、消声弯头等在安装时应单独设支、吊架,使风管不承受其重量。3.15 支吊架应根据消声器的型号、规格和建筑物的结构情况,按照国标或设计图纸的规定选用。消声器在安装前应检查支、吊架等固定件

7、的位置是否正确,预埋件或膨胀螺栓是否安装牢固、可靠。支、吊架必须保证所承担的载荷。3.16 消声器支、吊架托铁上穿吊杆的螺孔距离,应比消声器稍宽4050mm。为了便于调节标高,可在吊杆端部套有5060mm的丝扣,以便找平、找正。也可用在托铁上加垫的方法找平、找正。3.17 消声器的安装方向必须正确,与风管或管件的法兰连接应保证严密、牢固。3.18 当空调系统为恒温,要求较高时,消声器外壳应与风管同样作保温处理。3.19 消声器安装后,可用拉线或吊线的方法进行检查,不符合要求的应进行修整。3. 20消声器安装就位后,应加强管理,采取防护措施。严禁其它支、吊架固定在消声器法兰及支吊架上。4质量标准

8、4. 1保证项目:工程名称交底部位工程编号日期4.1.1 消声器的型号、尺寸必须符合设计要求,并标明气流方向。检验方法:尺量和观察检查。4.1.2 消声器框架必须牢固,共振腔的隔板尺寸正确,隔板与壁板结合处紧贴,外壳严密不漏O检验方法:手扳和观察检查。4.1.3 1.3消声片单体安装,固定端必须牢固,片距均匀。检验方法:手扳和观察检查。4.1.4 消声器安装方向必须正确,并单独设置支吊架。检验方法:观察检查。4.2基本项目:4.2.1 消声材料的敷设应达到片状材料粘贴牢固,平整;散状材料充填均匀、无下沉。检验方法:观察检查。4.2.2 消声材料的覆盖面应顺气流向拼接,拼接整齐,无损坏;穿孔板无

9、毛刺,孔距排列均匀。检验方法:观察检查。5成品保护5.1 消声器成品应在平整、无积水的室内场地上码放整齐,下部设有垫托,并有必要的防水措施。5.2 成品应按规格、型号进行编号。妥善保管,不得遭受雨雪,泥土、灰尘和潮气的侵蚀。5.3 消声器在装卸、运输和安装过程中应轻拿轻放,以防损坏成品。5.4 消声器在安装前应进行检查,充填的吸声材料不应有明显下沉。发现质量缺陷要进行修复。5.5 消声器安装后如遇暂停工阶段,应将端口包扎严密,以免损坏或进入硝土等。6应注意的质量问题6.1 消声器的覆面材料容易破损,使吸声材料外露或脱落,影响功能。制作时,钉覆面材料的泡钉应加垫片。发现覆面材料有破损现象,应根据

10、情况及时修复或更换。6.2 消声片敷设的消声材料容易下沉,出现空隙而影响吸声效果。制作时对容积较大的吸声片可在容腔内装设适当的托挡板,搬运及安装时应轻拿轻放。安装前应进行检查,消声材料不得有明显下沉。6.3 消声器外壳拼接处及角部易产生孔洞而漏风,制作时应加以注意,发现孔洞后应及时用锡焊或密封胶堵严。6.4 穿孔板经钻孔后产生的毛刺易划破覆面材料或产生噪音,应将孔口的毛刺锂平。6.5 消声材料填充不均匀、覆面层不紧,消声孔分布不均匀、孔径小、总面积不足等使性能降低,要根据设计或规范严格工艺操作。6.6 消声弯头弧形片的弧度不均匀、消声片片距不相等,应认真执行工艺标准,缺陷予以消除。7质量记录7

11、.1 消声器制作与安装分项工程质量检验评定表。7.2 自检、互检记录。工程名称交底部位工程编号日期7.3预检工程检查记录单。技术负责人:交底人:接交人:施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工

12、现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
