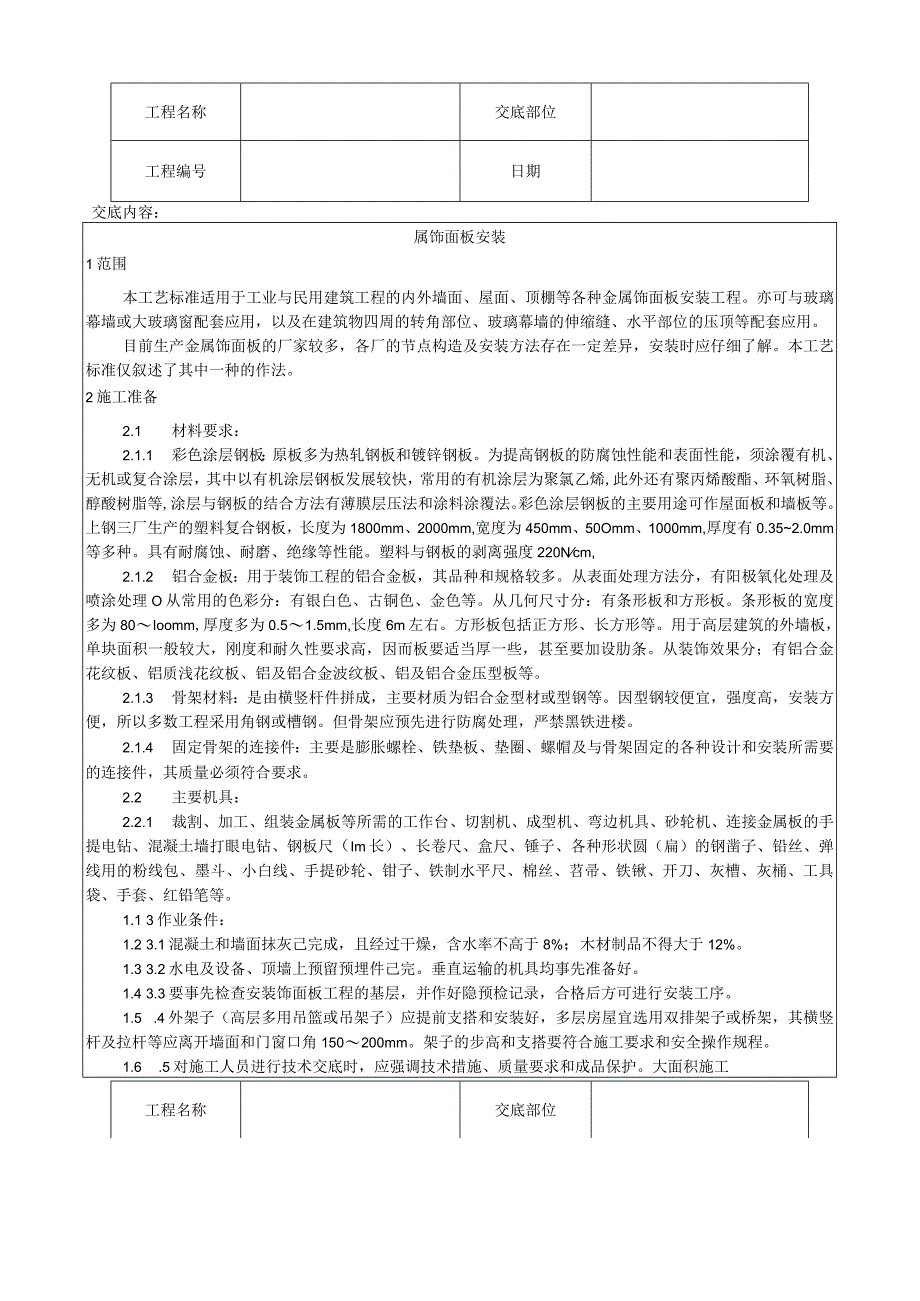

金属饰面板安装工艺技术交底.docx_第1页
第1页 / 共5页

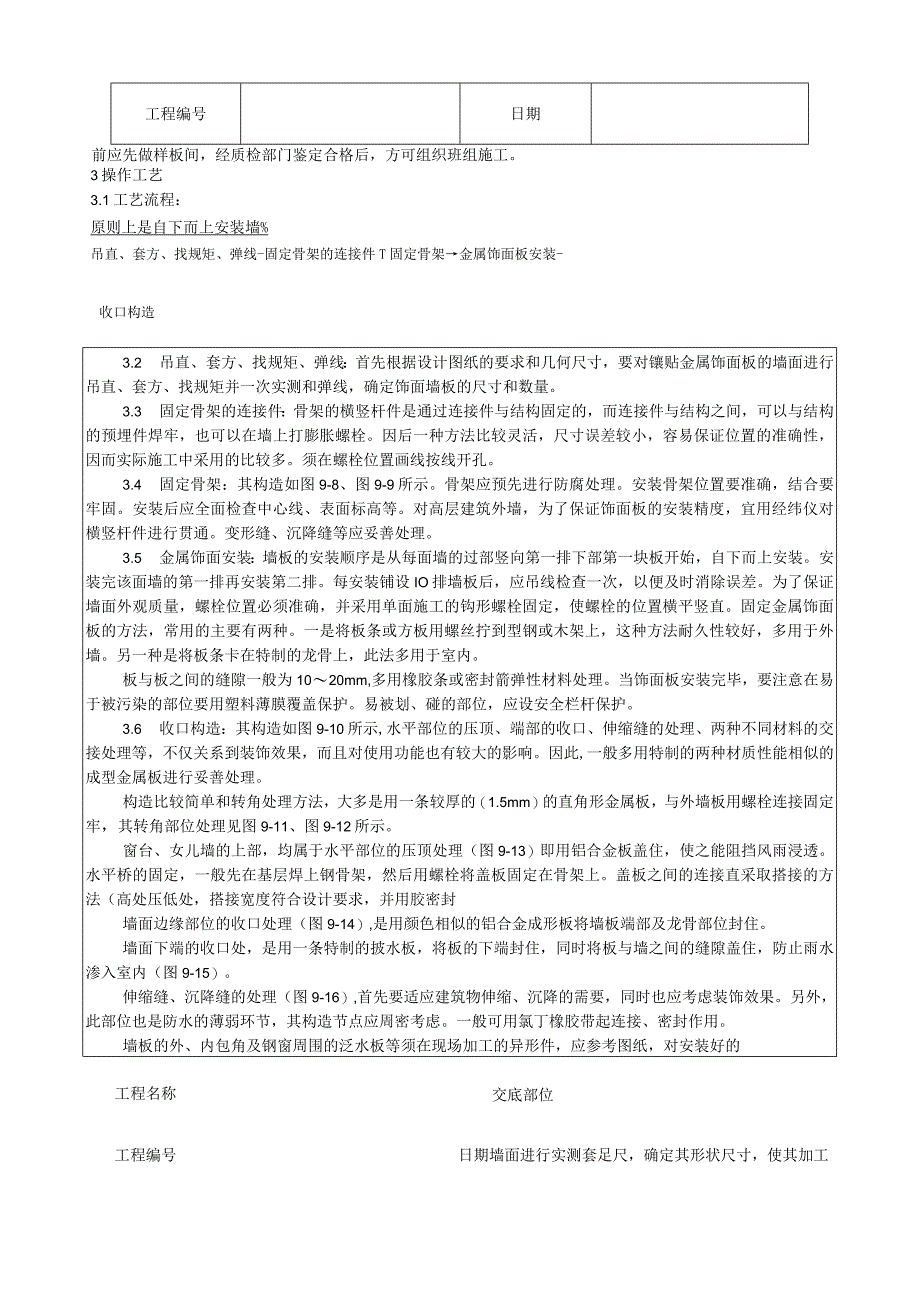

金属饰面板安装工艺技术交底.docx_第2页
第2页 / 共5页

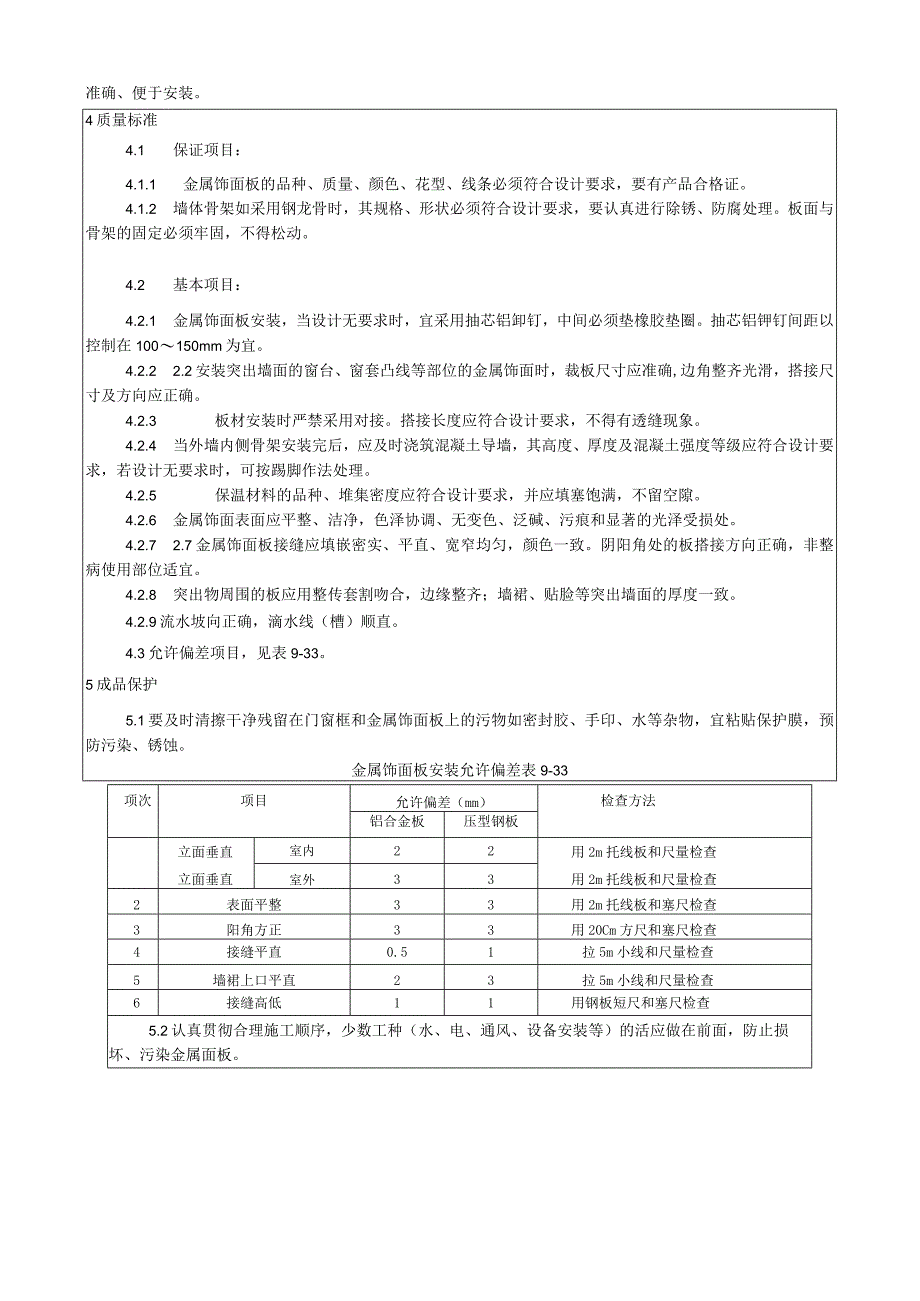

金属饰面板安装工艺技术交底.docx_第3页
第3页 / 共5页
金属饰面板安装工艺技术交底.docx_第4页
第4页 / 共5页
金属饰面板安装工艺技术交底.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《金属饰面板安装工艺技术交底.docx》由会员分享,可在线阅读,更多相关《金属饰面板安装工艺技术交底.docx(5页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:属饰面板安装1范围本工艺标准适用于工业与民用建筑工程的内外墙面、屋面、顶棚等各种金属饰面板安装工程。亦可与玻璃幕墙或大玻璃窗配套应用,以及在建筑物四周的转角部位、玻璃幕墙的伸缩缝、水平部位的压顶等配套应用。目前生产金属饰面板的厂家较多,各厂的节点构造及安装方法存在一定差异,安装时应仔细了解。本工艺标准仅叙述了其中一种的作法。2施工准备2.1 材料要求:2.1.1 彩色涂层钢板:原板多为热轧钢板和镀锌钢板。为提高钢板的防腐蚀性能和表面性能,须涂覆有机、无机或复合涂层,其中以有机涂层钢板发展较快,常用的有机涂层为聚氯乙烯,此外还有聚丙烯酸酯、环氧树脂、醇酸树脂

2、等,涂层与钢板的结合方法有薄膜层压法和涂料涂覆法。彩色涂层钢板的主要用途可作屋面板和墙板等。上钢三厂生产的塑料复合钢板,长度为1800mm、2000mm,宽度为450mm、50Omm、1000mm,厚度有0.352.0mm等多种。具有耐腐蚀、耐磨、绝缘等性能。塑料与钢板的剥离强度220Ncm,2.1.2 铝合金板:用于装饰工程的铝合金板,其品种和规格较多。从表面处理方法分,有阳极氧化处理及喷涂处理O从常用的色彩分:有银白色、古铜色、金色等。从几何尺寸分:有条形板和方形板。条形板的宽度多为80Ioomm,厚度多为0.51.5mm,长度6m左右。方形板包括正方形、长方形等。用于高层建筑的外墙板,单

3、块面积一般较大,刚度和耐久性要求高,因而板要适当厚一些,甚至要加设肋条。从装饰效果分;有铝合金花纹板、铝质浅花纹板、铝及铝合金波纹板、铝及铝合金压型板等。2.1.3 骨架材料:是由横竖杆件拼成,主要材质为铝合金型材或型钢等。因型钢较便宜,强度高,安装方便,所以多数工程采用角钢或槽钢。但骨架应预先进行防腐处理,严禁黑铁进楼。2.1.4 固定骨架的连接件:主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件,其质量必须符合要求。2.2 主要机具:2.2.1 裁割、加工、组装金属板等所需的工作台、切割机、成型机、弯边机具、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢板尺

4、(Im长)、长卷尺、盒尺、锤子、各种形状圆(扁)的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手提砂轮、钳子、铁制水平尺、棉丝、苕帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。1.1 3作业条件:1.2 3.1混凝土和墙面抹灰己完成,且经过干燥,含水率不高于8%;木材制品不得大于12%。1.3 3.2水电及设备、顶墙上预留预埋件己完。垂直运输的机具均事先准备好。1.4 3.3要事先检查安装饰面板工程的基层,并作好隐预检记录,合格后方可进行安装工序。1.5 .4外架子(高层多用吊篮或吊架子)应提前支搭和安装好,多层房屋宜选用双排架子或桥架,其横竖杆及拉杆等应离开墙面和门窗口角150200m

5、m。架子的步高和支搭要符合施工要求和安全操作规程。1.6 .5对施工人员进行技术交底时,应强调技术措施、质量要求和成品保护。大面积施工工程名称交底部位工程编号日期前应先做样板间,经质检部门鉴定合格后,方可组织班组施工。3操作工艺3.1工艺流程:原则上是自下而上安装墙%吊直、套方、找规矩、弹线-固定骨架的连接件T固定骨架金属饰面板安装-收口构造3.2 吊直、套方、找规矩、弹线:首先根据设计图纸的要求和几何尺寸,要对镶贴金属饰面板的墙面进行吊直、套方、找规矩并一次实测和弹线,确定饰面墙板的尺寸和数量。3.3 固定骨架的连接件:骨架的横竖杆件是通过连接件与结构固定的,而连接件与结构之间,可以与结构的

6、预埋件焊牢,也可以在墙上打膨胀螺栓。因后一种方法比较灵活,尺寸误差较小,容易保证位置的准确性,因而实际施工中采用的比较多。须在螺栓位置画线按线开孔。3.4 固定骨架:其构造如图9-8、图9-9所示。骨架应预先进行防腐处理。安装骨架位置要准确,结合要牢固。安装后应全面检查中心线、表面标高等。对高层建筑外墙,为了保证饰面板的安装精度,宜用经纬仪对横竖杆件进行贯通。变形缝、沉降缝等应妥善处理。3.5 金属饰面安装:墙板的安装顺序是从每面墙的过部竖向第一排下部第一块板开始,自下而上安装。安装完该面墙的第一排再安装第二排。每安装铺设IO排墙板后,应吊线检查一次,以便及时消除误差。为了保证墙面外观质量,螺

7、栓位置必须准确,并采用单面施工的钩形螺栓固定,使螺栓的位置横平竖直。固定金属饰面板的方法,常用的主要有两种。一是将板条或方板用螺丝拧到型钢或木架上,这种方法耐久性较好,多用于外墙。另一种是将板条卡在特制的龙骨上,此法多用于室内。板与板之间的缝隙一般为1020mm,多用橡胶条或密封箭弹性材料处理。当饰面板安装完毕,要注意在易于被污染的部位要用塑料薄膜覆盖保护。易被划、碰的部位,应设安全栏杆保护。3.6 收口构造:其构造如图9-10所示,水平部位的压顶、端部的收口、伸缩缝的处理、两种不同材料的交接处理等,不仅关系到装饰效果,而且对使用功能也有较大的影响。因此,一般多用特制的两种材质性能相似的成型金

8、属板进行妥善处理。构造比较简单和转角处理方法,大多是用一条较厚的(1.5mm)的直角形金属板,与外墙板用螺栓连接固定牢,其转角部位处理见图9-11、图9-12所示。窗台、女儿墙的上部,均属于水平部位的压顶处理(图9-13)即用铝合金板盖住,使之能阻挡风雨浸透。水平桥的固定,一般先在基层焊上钢骨架,然后用螺栓将盖板固定在骨架上。盖板之间的连接直采取搭接的方法(高处压低处,搭接宽度符合设计要求,并用胶密封墙面边缘部位的收口处理(图9-14),是用颜色相似的铝合金成形板将墙板端部及龙骨部位封住。墙面下端的收口处,是用一条特制的披水板,将板的下端封住,同时将板与墙之间的缝隙盖住,防止雨水渗入室内(图9

9、-15)。伸缩缝、沉降缝的处理(图9-16),首先要适应建筑物伸缩、沉降的需要,同时也应考虑装饰效果。另外,此部位也是防水的薄弱环节,其构造节点应周密考虑。一般可用氯丁橡胶带起连接、密封作用。墙板的外、内包角及钢窗周围的泛水板等须在现场加工的异形件,应参考图纸,对安装好的交底部位工程名称工程编号日期墙面进行实测套足尺,确定其形状尺寸,使其加工准确、便于安装。4质量标准4.1 保证项目:4.1.1 金属饰面板的品种、质量、颜色、花型、线条必须符合设计要求,要有产品合格证。4.1.2 墙体骨架如采用钢龙骨时,其规格、形状必须符合设计要求,要认真进行除锈、防腐处理。板面与骨架的固定必须牢固,不得松动

10、。4.2 基本项目:4.2.1 金属饰面板安装,当设计无要求时,宜采用抽芯铝卸钉,中间必须垫橡胶垫圈。抽芯铝钾钉间距以控制在100150mm为宜。4.2.2 2.2安装突出墙面的窗台、窗套凸线等部位的金属饰面时,裁板尺寸应准确,边角整齐光滑,搭接尺寸及方向应正确。4.2.3 板材安装时严禁采用对接。搭接长度应符合设计要求,不得有透缝现象。4.2.4 当外墙内侧骨架安装完后,应及时浇筑混凝土导墙,其高度、厚度及混凝土强度等级应符合设计要求,若设计无要求时,可按踢脚作法处理。4.2.5 保温材料的品种、堆集密度应符合设计要求,并应填塞饱满,不留空隙。4.2.6 金属饰面表面应平整、洁净,色泽协调、

11、无变色、泛碱、污痕和显著的光泽受损处。4.2.7 2.7金属饰面板接缝应填嵌密实、平直、宽窄均匀,颜色一致。阴阳角处的板搭接方向正确,非整病使用部位适宜。4.2.8 突出物周围的板应用整传套割吻合,边缘整齐;墙裙、贴脸等突出墙面的厚度一致。4.2.9流水坡向正确,滴水线(槽)顺直。4.3允许偏差项目,见表9-33。5成品保护5.1要及时清擦干净残留在门窗框和金属饰面板上的污物如密封胶、手印、水等杂物,宜粘贴保护膜,预防污染、锈蚀。金属饰面板安装允许偏差表9-33项次项目允许偏差(mm)检查方法铝合金板压型钢板立面垂直立面垂直室内22用2m托线板和尺量检查用2m托线板和尺量检查室外332表面平整

12、33用2m托线板和塞尺检查3阳角方正33用20Cm方尺和塞尺检查4接缝平直0.51拉5m小线和尺量检查5墙裙上口平直23拉5m小线和尺量检查6接缝高低11用钢板短尺和塞尺检查5.2认真贯彻合理施工顺序,少数工种(水、电、通风、设备安装等)的活应做在前面,防止损坏、污染金属面板。工程名称交底部位工程编号日期5.3拆除架子时注意不要碰撞金属饰面板。6应注意的质量问题6.1 漏:饰面板不漏是其主要功能,应加以保证。首先要从每安装一块饰面板起,就必须严格按照规范规程去认真施工,尤其是收口构造的各部位必须处理好,质检部门检查要及时到位。6.2 打胶、嵌缝:这与漏有非常密切的关系,如干不好会出大事。据不完

13、全的统计,打胶、嵌缝造成渗漏和返工,占玻璃幕墙、金属饰面板和铝合金门窗安装工程量约30%,是三种外装饰工程质量通病的大头,因此要重视打胶、嵌缝这道工序。6.3 分格缝不匀、不直:主要是施工前没有认真按照图纸尺寸,核对结构施工的实际尺寸,加上分段分块弹线不细、拉线不直和吊线检查不勤等造成。6.4 墙面脏:其主要原因是多方面的,一是操作工艺造成,即自下而上的安装方法和工艺直接给成品保护带来一定的难度,越是高层其难度就越大;二是操作人员必须养成随干随清擦的良好习惯;三是要加强成品保护的管理和教育工作;四是竣工前要自上而下的进行全面的清擦工作。还要注意清擦使用的工具。材料必须符合各种金属饰面板有关使用

14、说明,否则会带来不良的效果和不应有损失。7质量记录本工艺标准应具备以下质量记录:7.1 金属饰面板及连接件出厂合格证。7.2 本分项工程质量验评表。7.3 抗风压和淋水试验报告单等。技术负责人:交底人:接交人:施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火

15、,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛
