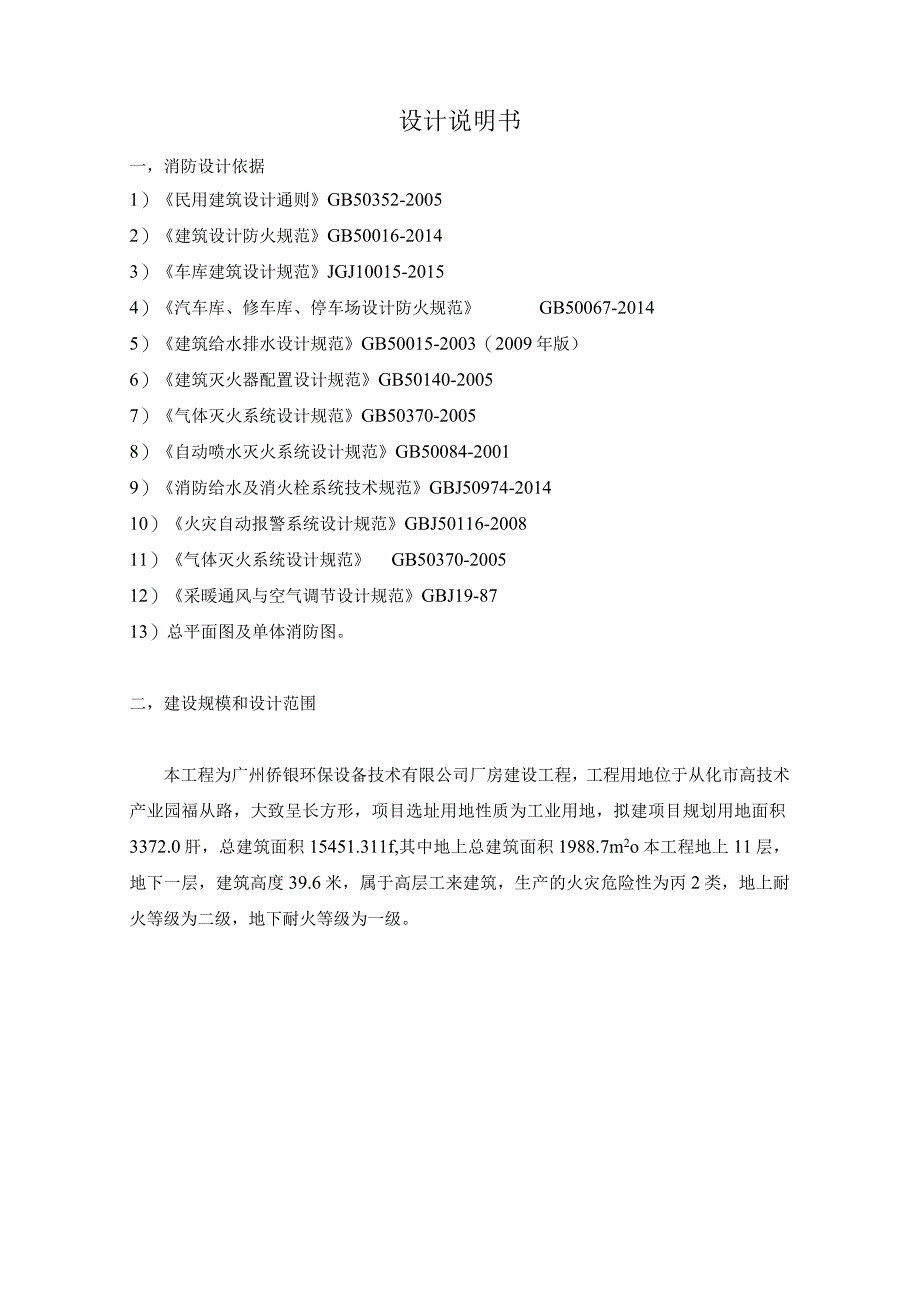

1、设计目录一、消防设计依据二、建设规模和设计范围三、主要技术和经济指标四、采用新技术、新材料、新设备和新结构的情况五、具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题六、总平面布置七、建筑结构消防设计八、建筑电气消防设计九、消防给水和灭火设施十、通风及防烟排烟设计热能动力设计说明书一,消防设计依据1)民用建筑设计通则GB50352-20052)建筑设计防火规范GB50016-20143)车库建筑设计规范JGJ10015-20154)汽车库、修车库、停车场设计防火规范GB50067-20145)建筑给水排水设计规范GB50015-2003(2009年版)6)建筑灭火器配置设计规范GB5

2、0140-20057)气体灭火系统设计规范GB50370-20058)自动喷水灭火系统设计规范GB50084-20019)消防给水及消火栓系统技术规范GBJ50974-201410)火灾自动报警系统设计规范GBJ50116-200811)气体灭火系统设计规范GB50370-200512)采暖通风与空气调节设计规范GBJ19-8713)总平面图及单体消防图。二,建设规模和设计范围本工程为广州侨银环保设备技术有限公司厂房建设工程,工程用地位于从化市高技术产业园福从路,大致呈长方形,项目选址用地性质为工业用地,拟建项目规划用地面积3372.0肝,总建筑面积15451.311f,其中地上总建筑面积19

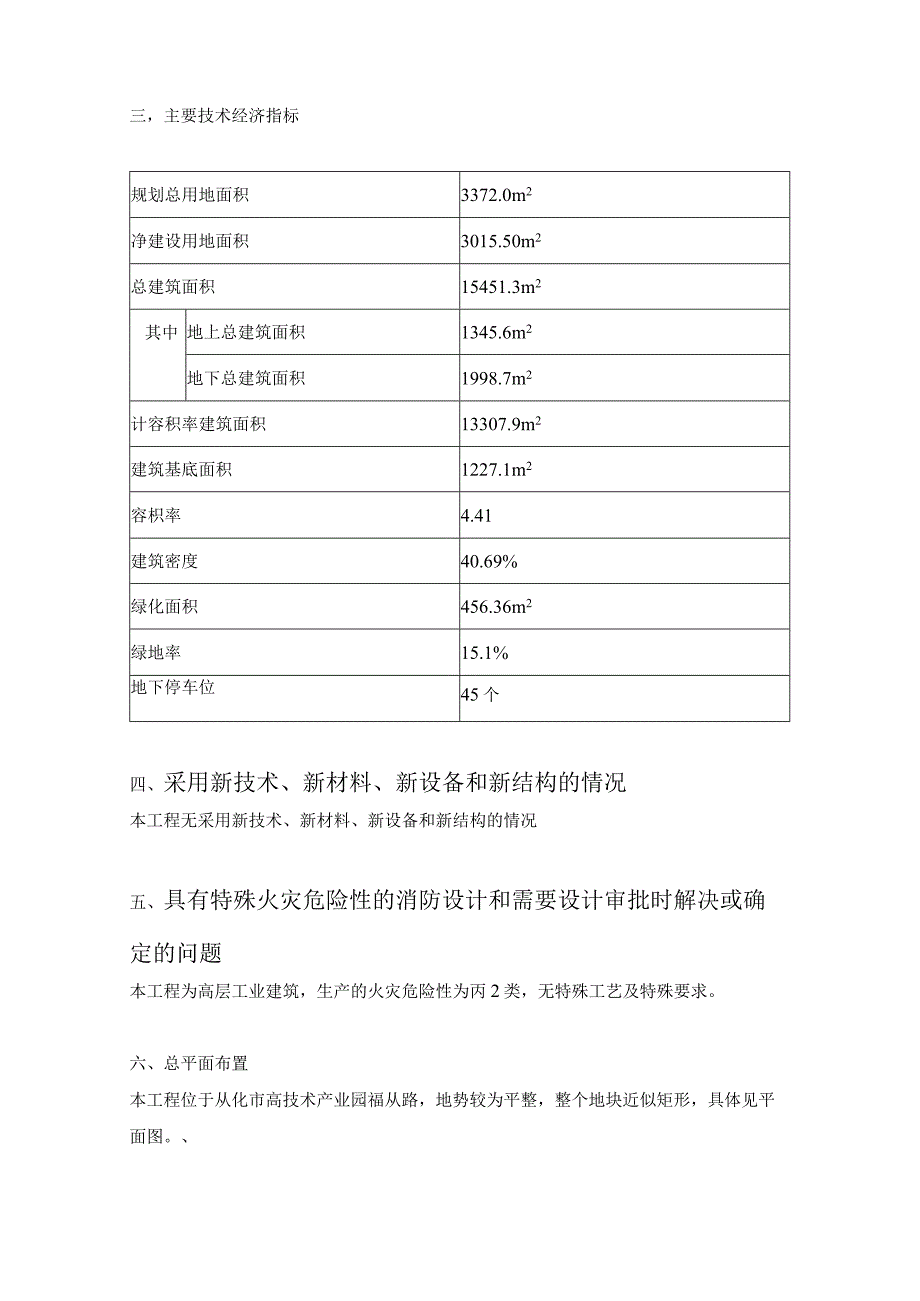

3、88.7m2o本工程地上11层,地下一层,建筑高度39.6米,属于高层工来建筑,生产的火灾危险性为丙2类,地上耐火等级为二级,地下耐火等级为一级。三,主要技术经济指标规划总用地面积3372.0m2净建设用地面积3015.50m2总建筑面积15451.3m2其中地上总建筑面积1345.6m2地下总建筑面积1998.7m2计容积率建筑面积13307.9m2建筑基底面积1227.1m2容枳率4.41建筑密度40.69%绿化面积456.36m2绿地率15.1%地下停车位45个四、采用新技术、新材料、新设备和新结构的情况本工程无采用新技术、新材料、新设备和新结构的情况五、具有特殊火灾危险性的消防设计和需

4、要设计审批时解决或确定的问题本工程为高层工业建筑,生产的火灾危险性为丙2类,无特殊工艺及特殊要求。六、总平面布置本工程位于从化市高技术产业园福从路,地势较为平整,整个地块近似矩形,具体见平面图。、项目所在区域地理位置优越,交通方便,供水供电有保证,地势平坦,适合建设本工程。用地目前为空地、杂草地。该项目的消防系统完善,主体建筑与周边建筑之间的净距不小于13米,满足消防间距要求。地块内道路宽均不小于4.0米,交通顺畅,与规划道路相结合,形成环形的消防车道,有效地满足消防车道要求。消防登高补救面位于主体建筑北侧,利用主体建筑北侧的市政道路作为消防登高扑救面,扑救面距主体建筑不小于5米,宽度不小于1

5、0米,地面为坚实混凝土路面,满足消防登高扑救要求。七、建筑结构消防设计1、建筑设计依据1)民用建筑设计通则GB50352-20052)建筑设计防火规范GB50016-20143)车库建筑设计规范JGJ10015-20154)汽车库、修车库、停车场设计防火规范GB50067-20142、建筑概况建筑明细表规划总用地面积3372.0m2净建设用地面积3015.50m2总建筑面积15451.3m2其中地上总建筑面积1345.6m2地下总建筑面积1998.7m2计容积率建筑面积13307.9m2建筑基底面积1227.1m2容枳率4.41建筑密度40.69%绿化面积456.36ID2绿地率15.1%地下

6、停车位45个主体建筑外立面造型以整齐简洁实用为主,突显厂区轻快、明亮、大方的现代高科技厂房特征。本工程地上11层、地下一层,建筑高度39.6米,属于高层工业建筑,生产的火灾危险性为丙2类,地上耐火等级为二级,地下室耐火等级为一级。建筑结构形式为钢筋混凝土框架结构。3、建筑单体消防设计主体建筑:本工程地上11层,建筑高度39.6米,属于高层工业建筑,生产的火灾危险性为丙2类,地上耐火等级为二级地下室:地下室为混凝土框架结构,主要使用功能为机动车库、发电机房、消防水池及泵房、风机房等,耐火等级均为一级,满足防火要求。防火分区及安全疏散地:地上建筑每层设一个防火分区,每个防火分区面积均不大于4000

7、肝(均设自动喷水灭火系统)。每个防火分区设两座防烟楼梯间作为安全疏散出口,每座楼梯净宽不小于1.4米,并直通首层室外地面。防火分区内最远点至安全出口的距离不大于40米。地下室设一个防火分区,防火分区面积不大于4000肝(设自动喷水灭火系统),共停车45辆,设一个汽车疏散出口,宽度不小于7米。防火分区设两座防烟楼梯间作为安全疏散出口,每座楼梯净宽不小于1.4米,并直通首层室外地面。防火分区内最远点至安全出口的距离不大于60米。防烟分区:防烟分区划分面积为不大于500肝,具体详见通风专业图纸。消防电梯:本工程为高层工业建筑,地下1层地上11层,建筑高度39.6米。主体建筑每层设1座消防电梯,消防电

8、梯前室面积均不小于IOnl2,分别靠建筑物外墙布置,并在首层设直通室外的出口。消防电梯机房独立设置,并用防火墙及甲级防火门与其他房间隔开。消防电梯的设计载重为1.0吨、速度为1.0米/秒,满足有关载重及运行速度的要求。其他防火构造:建筑构件燃烧性能及耐火极限均以国家规范为设计依据。防火墙上设置的防火门均为甲级防火门;防火墙上设置的防火卷帘均为特级的防火卷帘(耐火极限3h),局部不宜设置防火卷帘的位置,设置防火水幕。各层防烟楼梯及消防电梯间及消防前室的疏散门均为乙级防火门;地下室设备机房的门均为甲级防火门;风机房、消防电梯机房的门均为甲级防火门;管道检查井均为乙级防火门。所有防火门向疏散方向开启

9、,并设置自动闭门器。通往地下室楼梯在首层均用不低于2.00h的隔墙及乙级防火门与其他部位隔开,并设有明显标志。各层变形缝用钢板及防火棉封堵,其耐火极限不低于防火墙3h、隔墙0.75h、楼板L5h的要求。本工程不使用防火涂料。5 .结构设计依据1)自然条件:地震设防烈度7度。2)主要设计规范和资料:a)工程建设标准强制性条文b)建筑结构可靠度设计统一标准GB50068-2001c)建筑结构制图标准GB/T50105-2001d)建筑结构荷载规范GB50009-2001e)混凝土结构设计规范GB50010-2002D建筑抗震设防分类标准GB50223-95g)建筑抗震设计规范GB50009-200

10、1h)中国地震参数区划图GB18306-2001i)建筑地基基础设计规范GB50007-2002j)建筑桩基础技术规范(97局部条文变更)JGJ94-94k)钢筋混凝土承台设计规范CECS88-971)建筑结构设计术语和符合标准GB/T50083-97m)钢结构设计规范GB70017-2003n)冷弯薄壁型钢结构设计规范GB50018-20020)建筑钢结构焊接技术规程JGJ81-20026 .建筑物结构设计主体建筑地上11层、地下一层,建筑高度39.6米,属于高层工业建筑,钢筋混凝土框架结构。八、建筑电气消防设计一、电源:本工程从市政电网引一回路IOkv高压电源,并设置一台200kw柴油发电

11、机,在市电停时柴油发电机组在15s内自动起动供电。消防控制中心、消防水泵、消防电梯、防排烟设施、应急照明等消防用电设备采用双路电源在末端自动切换。二、应急照明:、应急照明设置要求:配电室、消防控制中心、楼梯、消防水泵房、防排烟机房、保安值班室等重要房间应急照明不少于正常照明照度设计;公共场所、门厅、走道等疏散照明照度按不低于0.5IX设计。各层走道、拐角及出入口均设置疏散指示灯和标志灯(带电源浮充),疏散指示灯和标志照明灯具的选型符合市消防局的有关规定,并且上述具内应设置蓄电池,蓄电池供电时间不少于30分钟。、应急照明电源一律采用双电源切换后专线供电,双回路电源中的第二电源取自柴油发电机组供电

12、的应急母线。、应急照明平时采用就地控制,火灾时由消防控制室自动控制点亮应急照明灯。三、导线选型及敷设:消防配电干线采用耐火型电缆,沿电缆桥架敷设,两回路供电电缆沿不同桥架(或同一桥架的不同槽格)敷设,消防配电支线和应急照明支线采用耐火型铜线穿金属线槽或金属管敷设,消防设备配电线路明敷的桥架或线管外涂防火涂料作防火措施;其余普通配电电缆采用阻燃型电缆,沿电缆桥架或穿金属管敷设。四、电气设备的防火措施:全部电力变压器选用干式变压器,静电电容器选用干式电容器,电线电缆均选用铜芯阻燃型或耐火型产品。五、火灾自动报警及控制系统(1)、根据本工程的建筑性质,整个系统采用控制中心报警系统形式,在首层设置消防

13、控制中心。系统组成:、火灾自动报警系统、消防联动控制系统、火灾事故广播系统、消防通信系统(2)、消防控制室、本工程在首层消防控制中心,对整个建筑的消防设备进行探测监视和控制。消防控制室的报警控制设备由火灾报警控制主机、区域报警机、联动控制台、LCD图形显示屏、打印机、火灾事故广播设备、消防通信设备、备用电源等组成。、消防控制室设有直通室外的安全出口,建筑面积约为30肝。、消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、湿式报警阀、压力开关、手动报警按钮、消火栓按钮的动作信号。、消防控制室可联动控制所有与消防有关的设备,并接收和显示消防设备的运行状态和故隙的反馈信

14、号。(3)、火灾自动报警系统、本工程采用控制中心报警系统。火灾自动报警系统按两总线环路设计,任一点断线不应影响系统报警。、探测器布置:建筑物除厕所等不易发生火灾的场所外,其余场所根据规范要求设置探测器。在相对湿度较高的场所等设置智能型感温探测器,在地下层汽车库设置常规感温探测器,在电梯厅、楼梯、走道、商铺、办公室、配电室、强电井、弱电井等场所设置智能感烟探测器。、探测器与灯具的水平净距应大于0.2m,与送风口边的水平净距应大于1.5m,与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5m,与嵌入式扬声器的净距应大于0.1m,与自动喷水判断的净距应大于0.3m,与墙或其它遮挡物的距离应大于0.

15、5m。、在本建筑物适当位置如疏散出口附近手动报警按钮及消防对讲电话插孔。手动报警按钮及对讲电话插孔底距地1.4m。、在消火栓箱内设消火栓按钮,接线盒设在消火栓的开门侧。(4)、消防联动控制系统在消防控制室设置消防联动控制柜,控制方式分为自动控制和手动控制两种。通过联动控制柜,实现对消防栓、自动喷淋系统、防排烟系统及切断非消防电源的监视和控制。火灾报警后,消防控制室应根据火灾情况控制相关层的正压送风阀及排烟阀、电动防火阀,并启动相应加压送风机、排烟风机,阀、风机的动作信号要反馈至消防控制室。在消防控制室,对消火栓泵、自动喷洒泵、加压送风机、排烟风机,既可通过现场模块进行自动控制也可在联动控制台上手动控制,并接收其反馈信号。、消火栓泵的联动控制消火栓泵既可以在消防控制室联动控制柜上进行自动/手动启、停控制,又可以在水泵房
