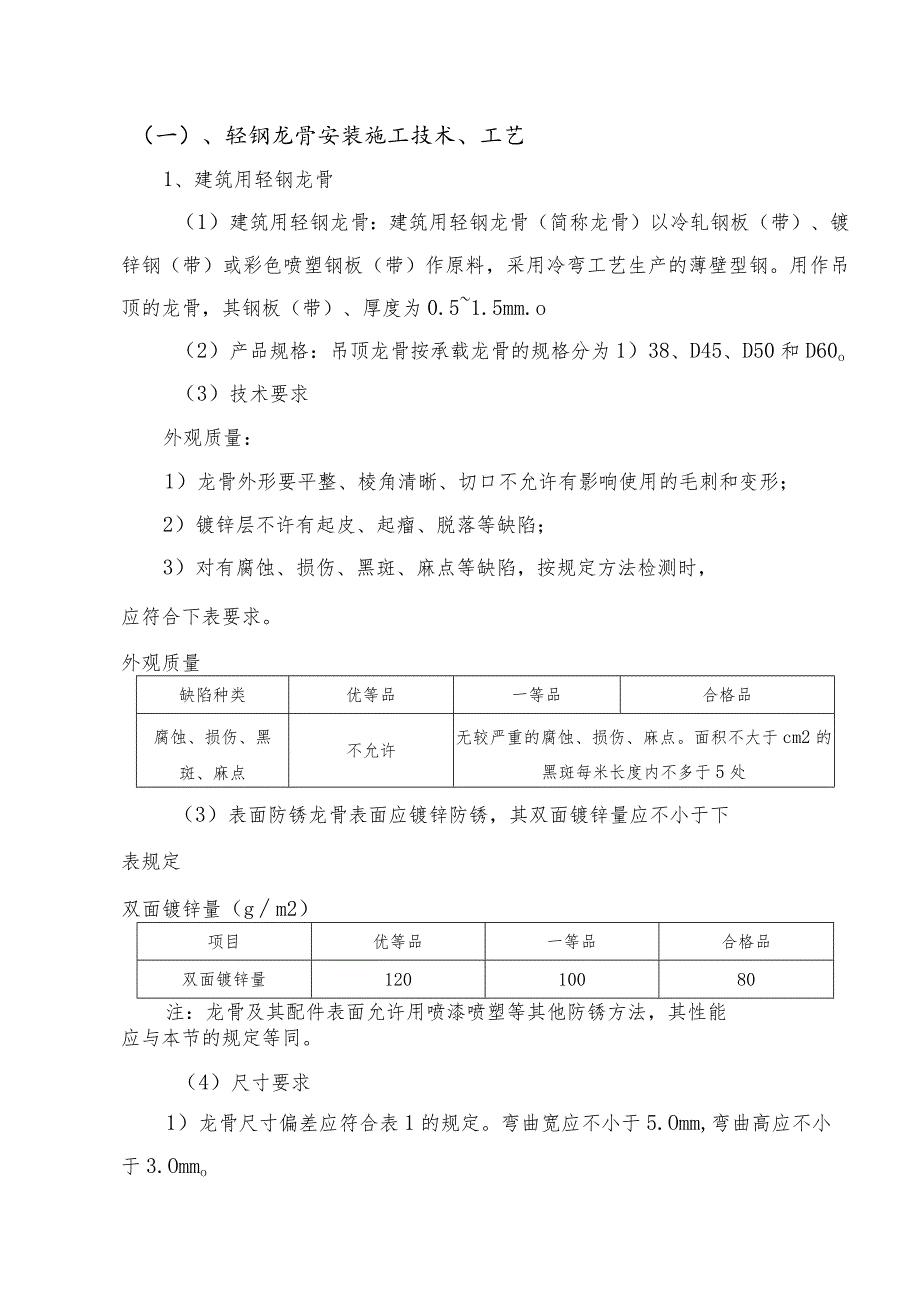

1、轻钢龙骨吊顶（专项）施工方（一）、轻钢龙骨安装施工技术、工艺1、建筑用轻钢龙骨（1）建筑用轻钢龙骨：建筑用轻钢龙骨（简称龙骨）以冷轧钢板（带）、镀锌钢（带）或彩色喷塑钢板（带）作原料，采用冷弯工艺生产的薄壁型钢。用作吊顶的龙骨，其钢板（带）、厚度为0.51.5mm.o（2）产品规格：吊顶龙骨按承载龙骨的规格分为1）38、D45、D50和D60o（3）技术要求外观质量：1）龙骨外形要平整、棱角清晰、切口不允许有影响使用的毛刺和变形；2）镀锌层不许有起皮、起瘤、脱落等缺陷；3）对有腐蚀、损伤、黑斑、麻点等缺陷，按规定方法检测时，应符合下表要求。外观质量缺陷种类优等品一等品合格品腐蚀、损伤、黑斑、麻
2、点不允许无较严重的腐蚀、损伤、麻点。面积不大于cm2的黑斑每米长度内不多于5处（3）表面防锈龙骨表面应镀锌防锈，其双面镀锌量应不小于下表规定双面镀锌量（gm2）项目优等品一等品合格品双面镀锌量12010080注：龙骨及其配件表面允许用喷漆喷塑等其他防锈方法，其性能应与本节的规定等同。（4）尺寸要求1）龙骨尺寸偏差应符合表1的规定。弯曲宽应不小于5.Omm,弯曲高应不小于3.Ommo2）底面和侧面的平直度应不大于表2的规定。3）弯曲内角半径R应不大于表3的规定。表1尺寸允许偏差（mm）项目优等品一等品合格品长度L+30-10覆面龙骨断面尺寸宽AA301.0A301.5高B0.30.40.5其他龙
3、骨断面尺寸宽A0.30.40.5高BB301.0B301.5表2侧面和底面的平直度（mmIOomm）类别品种检测部位优等品一等品合格品墙体横龙骨和竖龙骨侧面0.50.71.0底面1.01.52.0通贯龙骨侧面和底面吊顶参承载龙骨和覆面龙骨侧面和底面表3弯曲仙角半径R（mm）钢板厚度6,不大于0.750.801.001.201.50弯曲内角半径R1.251.501.752.002.254）角度偏差应符合表4的规定5）力学性能：墙体及吊顶龙骨组件的力学性能应符合表4规定表4角度允许偏差成形角的最短边尺寸（mm）优等品一等品合格品10181130，2o00,18100115，130z表5龙骨组件的力
4、学性能类别项目要求墙体抗冲击性试验最大残余变形量不大于10Omm,龙骨不得有明显的变形静载试验最大残余变形量不大于2.Omm吊顶静载试验覆面龙骨最大残余变形量不大于10.Omm残余变形量不大于2.Omm承载龙骨最大残余变形量不大于5.Omm残余变形量不大于2.Omm2、吊顶轻钢龙骨配件（1）建筑用轻钢龙骨配件：以冷轧薄钢板（带）为原料，经冲压成形后，用于组合吊顶骨架的配件。（2）产品规格：吊顶龙骨按承载龙骨的规格分类：D38、D45、D50和D60o（3）技术要求外观质量：1）龙骨外形要平整、棱角清晰切口不允许有影响使用的毛刺、变形。2）镀锌层不许有起皮、起瘤、脱落等缺陷。3)对于腐蚀、损伤、
5、黑斑、麻点等缺陷，应符合下表要求:项目优等品一等品合格品毛刺、变形不允许不影响使用不影响使用腐蚀、损伤、黑斑、麻点不允许不允许弯角处不允许。其他的部位允许有少量轻微的腐蚀点、损伤和斑点、麻点(4)表面防锈采用表面镀锌防锈的配件其镀锌层厚度应不小于下表的规定。(5)配件表面允许用喷漆、喷塑等其他防锈方法，其厚度也应符合下表的规定。镀锌的规定项目优等品一等品合格品镀锌层厚度(单面)876(6)力学的性能：吊件和挂件的力学性能符合下表的规定。吊件及挂件的力学性能名称类别荷载P(N)要求吊件上人承载龙骨2000三个试件残余变形量平均值不大于2.Omm最大值不大于2.5mm不上人承载龙骨1200挂件60
6、0挂件两角剖不允许有变形1)施工准备和前期工作：轻钢吊顶龙骨安装之前，应进行图纸会审，明确设计意图和吊顶构造特点。根据吊顶面积、饰面板材的安装方法及品种规格等因素，按设计要求对吊顶骨架进行合理布局，排列出纵横龙骨的设置关系和尺寸距离，绘制出施工组装平面图。以图纸为依据，统计出龙骨主体及各种配件的数量，进货验收准确无误后,用型材切割机分别截取所需的龙骨段备用。2）吊顶与主体结构的连接，是关系到整个吊顶是否牢固和安全的重要环节，必须根据吊顶材料的品种、规格、性能及吊顶构造的承载功能和使用要求等条件，由设计者经过验算确定。上人吊顶悬吊点的紧固方式，主要有两种类型，一是与建筑楼板结构配合施工，事先采取
7、预埋措施，传统的做法有预埋铁件或采用短筋法（在楼板的细石混凝石整浇层预埋直径10直径12钢筋段）和通筋法（预埋通长钢筋），将吊顶吊筋的一端打弯钩勾挂其上，另一端抽出，可直接与吊顶的主龙骨连接或是另焊接吊顶吊杆；再一种做法是不设预埋顶吊点的现场确定及其紧固措施，应事先经设计部门的同意，必须充分考虑吊点所承受的荷载，同时针对建筑顶棚本身的强度，吊顶各部位的吊点间距、承载龙骨中距、吊点距承载龙骨端部的距离（不得超过期300m）等尺寸关系，均应严格照设计的规定，以防止承载龙骨下坠及其他不安全现象的发生。3）固定吊顶及安装吊杆：依据设计所选定的方式方法进行龙骨骨架悬吊点的处理，将吊杆与吊点紧固件精确连接
8、。对于有预埋的，即将吊杆与预埋件焊接、勾挂、拧固或其他方式的连接，焊接时必须是与预埋吊筋做搭接焊，钢筋吊杆直径不小于6mm,与预埋吊筋的搭接长度不小于60mm,焊缝应饱满，焊接部位应涂刷防锈涂料。不设预埋的，在吊点中心固定五金件或其他吊点紧固材料。目前用于轻型吊顶的吊点紧固方式，采用金属胀钾螺栓焊接的方法，应必须保证胀钾螺栓螺杆的长度，其搭接焊必须符合焊接施工规范。4）应计算好吊杆的长度尺寸，需要套丝的应注意套丝尺寸留有余地以备紧固和调节，并选配好螺帽。5）固定吊顶边部骨架材料：当设计有要求时，应按既定的方法固定吊顶边部支承材料。对于无附加荷载的轻便吊顶，其L型轻钢龙骨或角铝型材等，较常用的设
9、置方法是用水泥钉按40060OnIm的钉距与墙、柱面固定。应注意建筑基体的材质情况，对于有附加荷载的吊顶，或是有一定承重要求的吊顶边部构造，有的需按900100OnlnI的间距预埋防腐木砖，将吊顶边部支承材料与木砖固定，无论采用何种做法，吊顶边部支承材料底面均应与吊顶标高基准线一平（罩面板钉装时应减去板材厚度）且必须牢固可靠。6）安装承载龙骨：龙骨安装主要有三种方法，一是有附加荷载的吊顶承载龙骨，采用承载龙骨吊件与钢筋吊杆下端套丝部位连接，拧紧螺母卡稳卡牢；二是无附加荷载的C型轻钢龙骨单层构造的吊顶主龙骨，采用轻型吊件与吊杆连接，一般是利用吊件上的弹簧钢片夹固吊杆，下端勾住C型龙骨槽口两侧；第
10、三种方法是对于轻便吊顶的T型主龙骨，可以采用其配套的T型龙骨吊件，上部连接吊杆，下端夹住T型龙骨，有的则是直接将镀锌铁丝吊杆穿过龙骨上的孔眼勾挂绑扎。7）承载龙骨（大龙骨、主龙骨）安装就位后，以一个房间为单位进行调平。调平方法可采用木方按主龙骨间距圆钉，将龙骨卡住先作临时固定，按房间的十字和对角拉线，根据拉线进行龙骨的调平调直。根据吊件品件，拧动螺母或是通过弹簧钢片，或是调整铁丝，准确后再行固定。为使主龙骨保持稳定，使用镀锌铁丝作吊杆者宜采取临时支撑措施，可设置木方上端顶住顶棚基体底面，下端顶稳主龙骨，待安装吊顶板前再行拆除。8）主龙骨调平时需注意吊顶的起拱要求。对于面积较大的吊顶工程，为有利
11、于平衡饰面的重力及避免吊顶面外观的视错觉，通常要将其中央部分作起拱处理。7IOm跨度的顶棚，一般要求按3/1000起拱；1015m跨度的顶棚，多是按5IOoO起拱。根据规范要求，金属龙骨吊顶中间部分的起拱高度尺寸，应不小于房间短向跨度的l200o9）安装次龙骨：对于双层构造的吊顶骨架，次龙骨紧贴承载主龙骨安装，通长布置，利用配套的挂件与主龙骨的连接，在吊顶平面上与主龙骨相垂直，它可以是主龙骨，有时则根据罩面板的需要再增加小龙骨，它们都是覆面龙骨。次龙骨（中龙骨及小龙骨）的中距由设计确定，并因吊顶装饰板采用封闭式安装或是离缝及密缝安装等不同的尺寸关系而异。由设计确定，并因吊板装饰板采用封闭式安装
12、或是离缝及密缝安装等不同的尺寸关系而异。对于主、次龙骨的安装程序，由于其主龙骨在上，次龙骨在下，所以一般的做法是先用吊件安装主龙骨，然后再以挂件在主龙骨下吊挂次龙骨。挂件（或称吊挂件）上端勾住主龙骨，下端挂住次龙骨即将二者连接。（二）、罩面板安装施工技术、工艺1、罩面板的安装，应符合下列规定：（1）钉固法安装，螺钉与板边距离应不小15mm,螺钉间距以15017Omm为宜，均匀布置，并与板面垂直。钉头嵌入硅酸钙深度以0.5Imnl为宜，钉帽应涂刷防锈涂料，并用石膏腻子抹平；（2）粘结法安装，胶粘齐应涂抹均匀，不得漏涂，粘实粘牢。2、罩面板的安装，应符合下列规定：（1）板材与龙骨应第列配套；（2）
13、板材安装应确保企口的相互咬接及图案花纹的吻合；（3）板与龙骨嵌装时应防止相互挤压过紧或脱挂。3、罩面板的安装，应符合下列规定：（1）板材应在自由状态下进行固定，防止出现弯棱、凸鼓现象；（2）罩面板的长边（即包封边）（3）自攻螺钉与硅酸钙板边距离：面纸包封的板边以1015mm为宜，切割的板边以1520mm为宜；（4）罩面板的次龙骨间距一般不应大于60Omnb在南方潮湿地区，间距应适当减小，以30Onnn为宜；（5）钉距以15017Omm为宜，螺钉与板面垂直。弯曲、变形的螺钉应剔除，并在相隔50mm部分的另安螺钉。（6）安装罩面板时，面层板与基层板的接缝应错开，不得在同一根龙骨上接缝；（7）罩面板
14、的接缝，应按设计要求进行板缝处理；（8）罩面板与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业；（10）拌制石膏腻子必须用清洁水和清洁容器。（三）、金属吊顶的安装施工技术、工艺金属吊顶的主要技术指标项目技术要求外观质量面板表面光洁、平整、图案清晰、色泽一致，无明显擦伤和毛刺漆膜、喷塑层不得有露底、明显流挂、气泡、桔皮等缺陷氧化层无疏松和花斑等缺陷电镀层不得有气泡、露底、脱层，无明显的黑斑、麻点等缺陷板材精度面积尺寸和偏差方板基本尺寸：400*400,500*500,600*600,极限偏差（正）0（负）3矩形板基本尺寸：500*1000.600*1200,极限偏差（正）0（负）3条板长不小于公称尺寸（LmaX=600Omm）棱边应平直，最大弯曲度不大于3%面板及吊挂件强度面板（与龙骨安装后）承受160N11f的静载荷：最大弹性变形量不大于IOInnb塑性变形量不大于2mm吊挂件（安装面所需）承受150N的静拉力：无明显塑性变形目前在大多数工程中，并不采用把金属板紧固于吊顶龙骨上的安装方法，较为普遍的做法是采用搁置式和嵌入式两种安装方式。1、搁置式安装：搁置式安装即为明式安装，或称明装式。金属方形板四边带翼，将其搁置与T型轻钢或铝合金（视板块材质及吊顶龙骨承载
