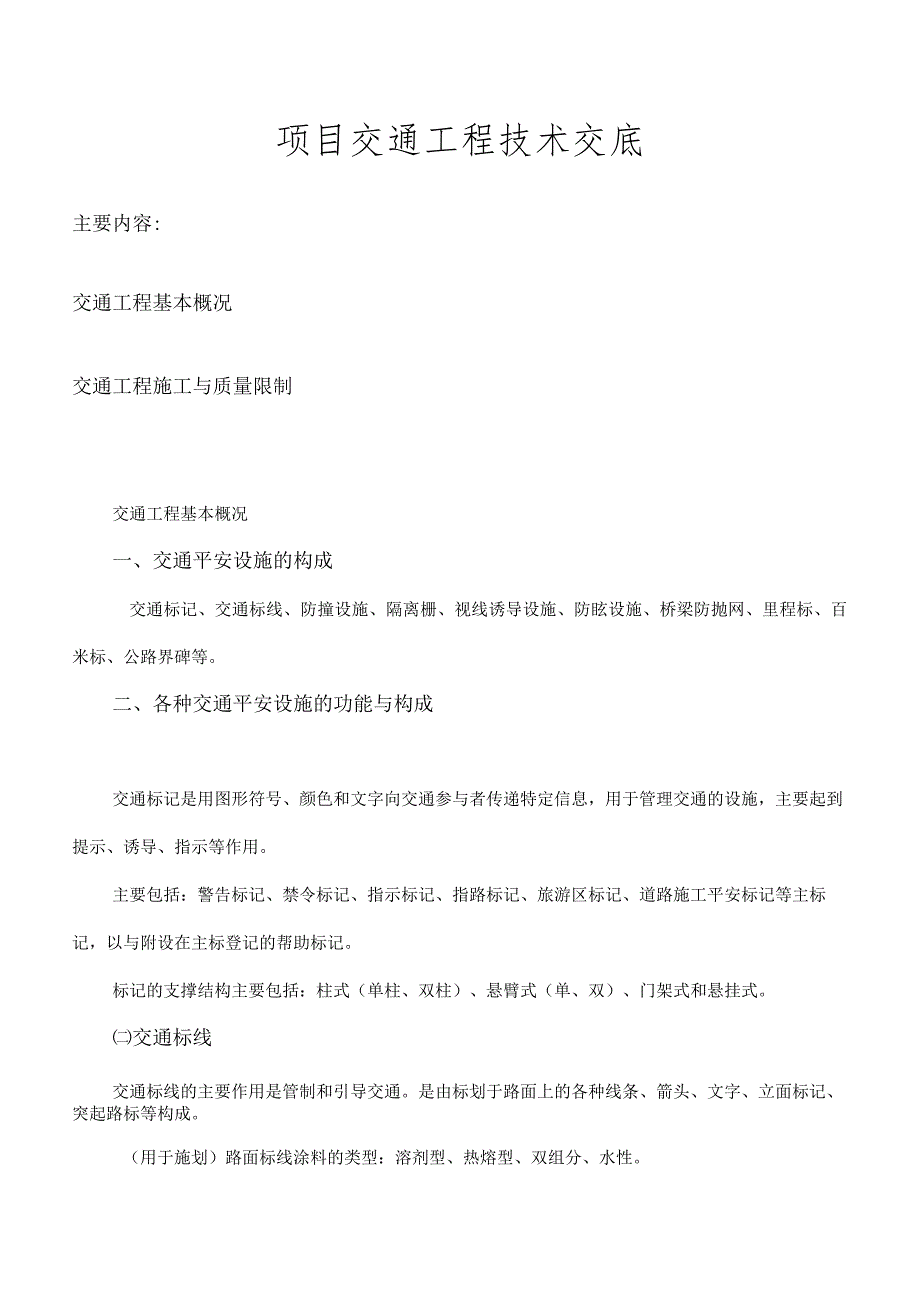

1、项目交通工程技术交底主要内容:交通工程基本概况交通工程施工与质量限制交通工程基本概况一、交通平安设施的构成交通标记、交通标线、防撞设施、隔离栅、视线诱导设施、防眩设施、桥梁防抛网、里程标、百米标、公路界碑等。二、各种交通平安设施的功能与构成交通标记是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施，主要起到提示、诱导、指示等作用。主要包括：警告标记、禁令标记、指示标记、指路标记、旅游区标记、道路施工平安标记等主标记，以与附设在主标登记的帮助标记。标记的支撑结构主要包括：柱式（单柱、双柱）、悬臂式（单、双）、门架式和悬挂式。交通标线交通标线的主要作用是管制和引导交通。是由标划于
2、路面上的各种线条、箭头、文字、立面标记、突起路标等构成。（用于施划）路面标线涂料的类型：溶剂型、热熔型、双组分、水性。口溶剂型路面标线涂料分为一般型和反光型口热熔型涂料分为一般型、反光型和突起型口双组分涂料分为一般型、反光型和突起型口水性涂料分为一般型和反光型路面标线有反光要求时，则在施工时，或在涂料中掺入或面撒玻璃珠。突起路标：A、B类。A类具备逆反射性能，B类不具备逆反射性能。防撞设施防撞设施主要包括护栏、防撞桶等。护栏的主要作用一是防止失控车辆越过中心分隔带或在路侧比较紧急的路段冲出路基，不致发生二次事故；二是吸取能量，减轻事故车辆与人员的损伤程度；三是诱导视线作用。防撞桶的主要作用是吸
3、取能量、减轻事故车辆与人员的损伤程度，诱导视线作用。隔离栅包括编织网、钢板网、焊接网、刺铁丝、隔离墙以与常青绿篱等形式。主要作用是将公路用地隔离出来，同时将可能影响交通平安的人和畜等与公路分别，保证公路的正常运营。视线诱导设施包括分合流标记、线型诱导标、轮廓标等。分合流标记、线型诱导标的结构与交通标记相同。轮廓标包括附着式、柱式等形式；用于轮廓标上的逆反射材料包括反射器、反光膜，其中，反射器有棱镜型和玻璃珠型两种形式。主要作用是在夜间通过对车灯光的反射，使司机能够了解前方道路的线形与走向，使其提前做好准备。因防眩设施主要作用是避开对向车灯造成的眩光，保证夜间行车平安。主要分为：人造防眩设施和绿
4、化防眩设施。人造防眩设施主要包括防眩板、防眩网等结构形式。阳桥梁防抛网包括钢板网、焊接网等结构形式、作用是防止杂物落在桥梁下方的道路行车道上，保证行车平安。设置在天桥或主线下穿的分别立交以与主线上跨铁路或等级较高的其他公路的分别立交上。里程标（碑）、百米标（桩）和公路界碑主要作用是标识出道路里程和公路用地界线。交通工程施工与质量限制一、标记基础施工、基础定位放样施工前，应依据交通工程两阶段施工设计图纸来进行标记位置的施工放样，运用经纬仪、钢尺等测量仪器，精确地确定标记基础的平面位置。若道路沿线的设施构造物、高压线等对标记板面造成遮挡，影响标记的认读，应调整标记的位置，并留意限制基础的标高。单、
5、双柱标记基础施工放样，耍确保路侧标记板内缘与土路肩外边缘的距离不得小于25cm,双柱式标记板下边缘与路面净空高度不得小于2m。单悬、双悬、门架标记，保证标记板的下边缘与路面的净空5.5m以上。检查合格后进入下一道工序施工。、基础开挖基础位置、基础几何尺寸、深度应满足施工设计图纸，基础开挖到规定的深度和大小，达到设计规定要求，基础接受明挖基础，底部应整平夯实并垫以20Cm的砂砾层，地基承载力不小于150kpa,同时要限制好标高。双柱标记基础两根立柱高差按1:1.5边坡计算，施工过程中需到现场逐个核定测定，以确保双柱柱顶平齐。开挖的基础要做好防止雨水的渗透与冲刷措施.检查合格后进入下一道工序施工。
6、、基础混凝土浇注标记基础浇注依据设计的规定就地浇注，其质量限制主要体现在如下几个方面：1、严格依据C25混凝土协作比拌和混凝土，钢材主筋、箍筋的直径、弯曲长度、钢筋排列的形态与各部件尺寸、组合钢模板、支撑、钢筋爱惜层应符合施工设计图纸与规范要求，钢筋纵横交叉处接受规定直径的铁丝绑扎坚实，不滑动、不遗漏。2、各类标记基础中预埋的地脚螺栓外露螺纹部分需严格依据设计限制其尺寸，不得擅自更改。3、标记基础施工现场配备水平尺、拉尺、发电机、插入式振动棒等工具与设备，模板安装坚实牢靠，混凝土应分层浇注，每3040cm用振捣器振捣一次，做到前后与四个边角密实匀整，不得出现跑模、漏浆等现象。振捣时要保证底座法
7、兰盘和地脚螺栓的正确位置。混凝土浇注完成后，运用水平尺量测底座法兰盘钢板与对角线的水平度，确保标记钢管立柱安装的垂直度。4、底座预埋件顶面抹平，全部基础外露边缘要修抹整齐，混凝土颜色一样，混凝土表面外观达到平整、光滑，不允许出现蜂窝、麻面质量缺陷。5、为保证双柱标记安装角度符合要求，对双柱标记基础施工时，应重点限制两个标记基础之间的中心线，特别是两个标记基础高度不一样时，必需接受垂线直尺交叉测量，确保基础中心线重合精度偏差不超过2mm。6、标记基础浇注完成后，混凝土达到80%强度后才允许拆模，为了防止阳光直晒,避开混凝土出现裂缝，应接受湿麻布袋覆盖在基础表面，支配专人浇水养生，确保混凝土强度。
8、7、标记基础外露的地脚螺栓要做好防锈爱惜措施，施工前用麻布包袱绑扎坚实。8、与时清理开挖的弃土，对边坡进行修整，对标记基础周边进行回填土，分层夯实处，并与四周地面齐平。9、标记基础施工现场配备好试压块钢模，依据每日施工混凝土状况，在施工现场制作三组试压块，每组四块。试压块脱模后，运用红色油漆将当天施工的详细桩号、位置标注在混凝土试压块上，将混凝土试压块放在水池养生，并建立相关试压块成型与破型时间台帐。10立柱必需在基础混凝土强度达到设计强度的80%以上时才能安装。二、救、标记定位与设置全部交通标记都按图纸的要求定位和设置。安装的标记与交通流方向几乎成直角；在曲线路段，标记的设置角度应由交通流的
9、行近方始终确定。为了消退路侧标记表面产生的眩光，标记应向后旋转约5。，以避开车前灯光束的直射。门架标记的垂直轴向后倾成一角度。对于路侧标记，标记板内缘距土路肩边缘不得小于250mm。、标记支承结构1、标记支撑结构的架设在基础混凝土强度达到要求后进行。门架标记结构整个安装过程以高空吊车为工具，不允许施工人员在门架的横梁上作业。在横梁安装之前，先预拱；横梁中间处的预拱度一般为50mm,悬臂标记的预拱度为40mm。门架和悬臂式标记支撑结构安装完毕后，按图纸要求，用高强级反光膜贴在立柱的迎交通流面，作为立面标记。2、标记中与铝合金或其他金属接触的全部钢材都应加以爱惜，以避开钢或铝合金的锈蚀。3、标记板
10、制作安装(1)标记面的制作a交通标记的形态、图案和颜色严格依据道路交通标记和标线(GB5768-1999)与图纸的规定执行。全部标记上的汉字、汉语拼音与字母、英文字、阿拉伯数字符合道路交通标记和标线(GB5768-1999)的规定，全线交通标记接受少数民族文字与汉字比照方式，少数民族文在上，汉文在下，少数民族文字高为汉字高度的一半,字体为交通标记专用字体。b交通标记版面上的图案、字符的平面布设，在施工前做出样品，提交给监理工程师审批。标记所用反光膜的级别，符合图纸要求。c粘贴反光膜时，不允许接受手要操作或用溶剂激活粘结剂。在标记面的最外层可涂爱惜层，如透亮涂料等。d反光膜应尽可能削减拼接，当粘
11、贴反光膜不行避开出现接缝时，运用反光膜产品的最大宽度进行拼接，接缝以搭接为主。当须要滚筒粘贴或丝网印刷时，可以平接,其间隙不超过Imm。距标记板边缘50mm之间，不得有拼接。e标记反光膜应在干净、无尘土、温度不低于18、相对湿度在20%50%的车间内进行粘贴。D贴上反光膜的标记版应用爱惜纸进行分隔，并储存在干燥的地方。2）先供应一种全部各类标记板面各种图案的配置图，经各方确认无误之后，再进行图案制作。3）标记面应有软衬垫材料加以爱惜，以免在运输途中受到刻划或其他损伤。4）全部钢构件的估孔、冲孔、焊接均应按现行公路桥涵施工技术规范和设计的相关要求在防腐处理之前完成。5）全部钢构件在运输途中不应损
12、伤防腐层。6）标记安装完毕后，应清扫全部标记板。在清扫过程中，不损坏标记面或产生其它缺陷。7）标记安装完毕后，检查全部标记，以确认在白天和夜间条件下标记的外观、视认性、颜色、镜面眩光等是否符合图纸要求。三、交通标线、准备阶段1、新铺沥青混凝土路面的交通标线施工，可在路面施工完成一周后起先；新建水泥混凝土路面的交通标线施工，应在混凝土养护膜老化起皮并清除后起先。2、施工前细致检查施工设备，确保其正常。3、划线前，应对准备划线的区域进行路面检查，路面划线区域必需干净，否则将影响粘结。划线的当天还要留意天气状况，当有雨、风、天气潮湿时不要施工。4、突起路标宜在路面标线施工完成后安装，且不得影响标线质
13、量。5、路面标线、突起路标施工过程中，应加强平安管理，维护标线涂料和突起路标的正常养护周期。6、喷涂时，道路表面要干净、干燥，喷漆工作要在白天进行。天气潮湿、灰尘过大时喷涂工作要暂停。、材料1、路面标线涂料的性能、质量应符合路面标线涂料（JT/T280）、道路交通标线质量要求和检测方法（GB/T16311）的规定。2、突起路标的性能应符合突起路标（JT/T390）的规定，底胶可接受面候性专用沥青胶或环氧树脂。3、车行道边缘线接受白色热熔喷涂性反光标线，厚度为1.8mm0.2mm,宽度20cm;可跨越同向车行道分界线接受白色热熔刮涂性反光标线，厚度为1.8mm0.2mm,宽度15cm.（三）、施
14、工1、车行道距边缘线每隔6m预留5Cm开口，以便快速排水。2、全部横向标线、图例、符号和箭头都应要用样板进行匀整涂敷，表面应平整,湿膜厚度符合设计要求。3、标线施工时避开涂料长时间高温加热，以防止涂料变色，热劣化。涂料运距不宜过长。4、划人字线时，所运用的模具要平，以保证模具与路面紧紧粘住，使划出的线边缘整齐。在划虚线时，要保证划线车行走匀速、直顺，划出的线要美观。5、反光标线玻璃珠应撒布匀整，附着坚实，反光匀整。并依据涂料温度严格限制撒布时间。6、标线在施工后，要对其进行爱惜，防止污染和破坏，直到标线充分干燥。7、依据设计要求确定突起路标的设置位置，反射体应面对行车方向。8、路面和突起路标底
15、部应清洁干燥并涂加粘结剂。突起路标就位后，应在其顶部施加压力，解除空气，调整就位。9、有缺陷的、施工不当、尺寸不正确或位置错误的标线均应清除，路面应修补,材料应更换。10、突起路标的抗压荷载应不大于160KN,不得有任何破损开裂。四、波形梁钢护栏、材料1 .全部钢构件均应进行防腐处理。防腐处理应满足高速公路交通工程钢构件防腐技术条件(GB/T18226)的规定。螺栓、螺母等坚实件和连接件在防腐处理后，必需清理螺纹或进行离心分别处理。2 .路侧与中心分隔带波形梁护栏所用的各种材料的规格、材质、均应符合现行高速公路波形梁钢护栏(JT/T281)、公路三波形梁钢护栏(JTT457)结构用冷弯空心型钢尺寸、外形、重量与允许偏差(GB/T6728)等标准、规范的要求。3 .拼接螺栓接受高强度螺栓。4 .全部螺母、垫圈接受防盗型。5 .材料进场后，需供应出厂合格证与相关的质量证明文件。试验室要派专人对进场的波形护栏材料进行表面质量、外形尺寸检查，并按批次取样，对波形护栏的立柱、托架、梁板、端头的镀锌层质量和钢板原材料性能指标进行检验。热浸镀锌构件锌附着量要求(gm2)构件名称三点法试验平均锌附着量(单面)三点法试验最低锌附着量(单面)波形梁板、端头、立柱
