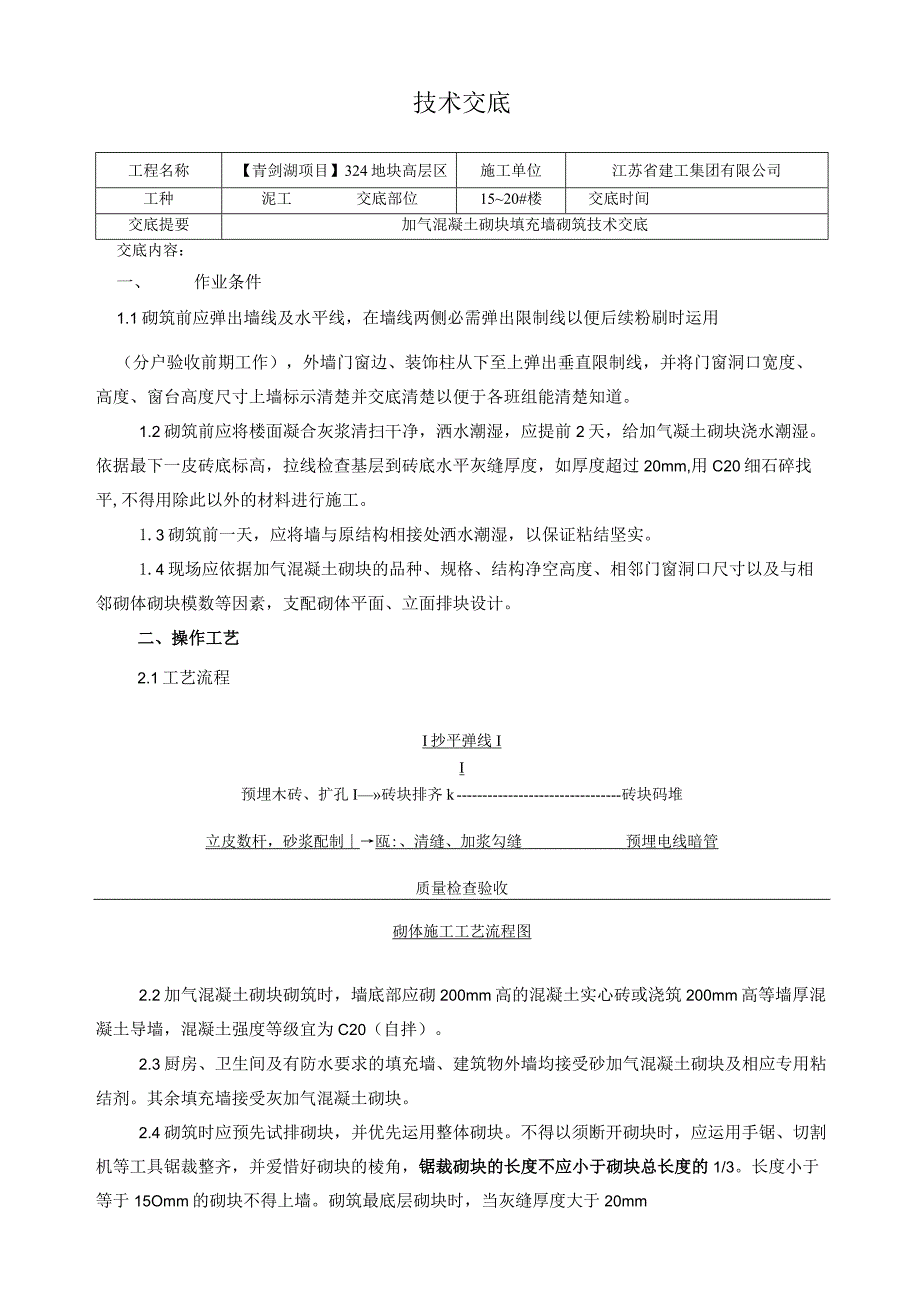

1、技术交底工程名称【青剑湖项目】324地块高层区施工单位江苏省建工集团有限公司工种泥工交底部位1520#楼交底时间交底提要加气混凝土砌块填充墙砌筑技术交底交底内容：一、作业条件1.1砌筑前应弹出墙线及水平线，在墙线两侧必需弹出限制线以便后续粉刷时运用（分户验收前期工作），外墙门窗边、装饰柱从下至上弹出垂直限制线，并将门窗洞口宽度、高度、窗台高度尺寸上墙标示清楚并交底清楚以便于各班组能清楚知道。1.2砌筑前应将楼面凝合灰浆清扫干净，洒水潮湿，应提前2天，给加气凝土砌块浇水潮湿。依据最下一皮砖底标高，拉线检查基层到砖底水平灰缝厚度，如厚度超过20mm,用C20细石碎找平,不得用除此以外的材料进行施工
2、。1.3砌筑前一天，应将墙与原结构相接处洒水潮湿，以保证粘结坚实。1.4现场应依据加气混凝土砌块的品种、规格、结构净空高度、相邻门窗洞口尺寸以及与相邻砌体砌块模数等因素，支配砌体平面、立面排块设计。二、操作工艺2.1工艺流程I抄平弹线II预埋木砖、扩孔I砖块排齐k砖块码堆立皮数杆，砂浆配制瓯:、清缝、加浆勾缝预埋电线暗管质量检查验收砌体施工工艺流程图2.2加气混凝土砌块砌筑时，墙底部应砌200mm高的混凝土实心砖或浇筑200mm高等墙厚混凝土导墙，混凝土强度等级宜为C20（自拌）。2.3厨房、卫生间及有防水要求的填充墙、建筑物外墙均接受砂加气混凝土砌块及相应专用粘结剂。其余填充墙接受灰加气混凝

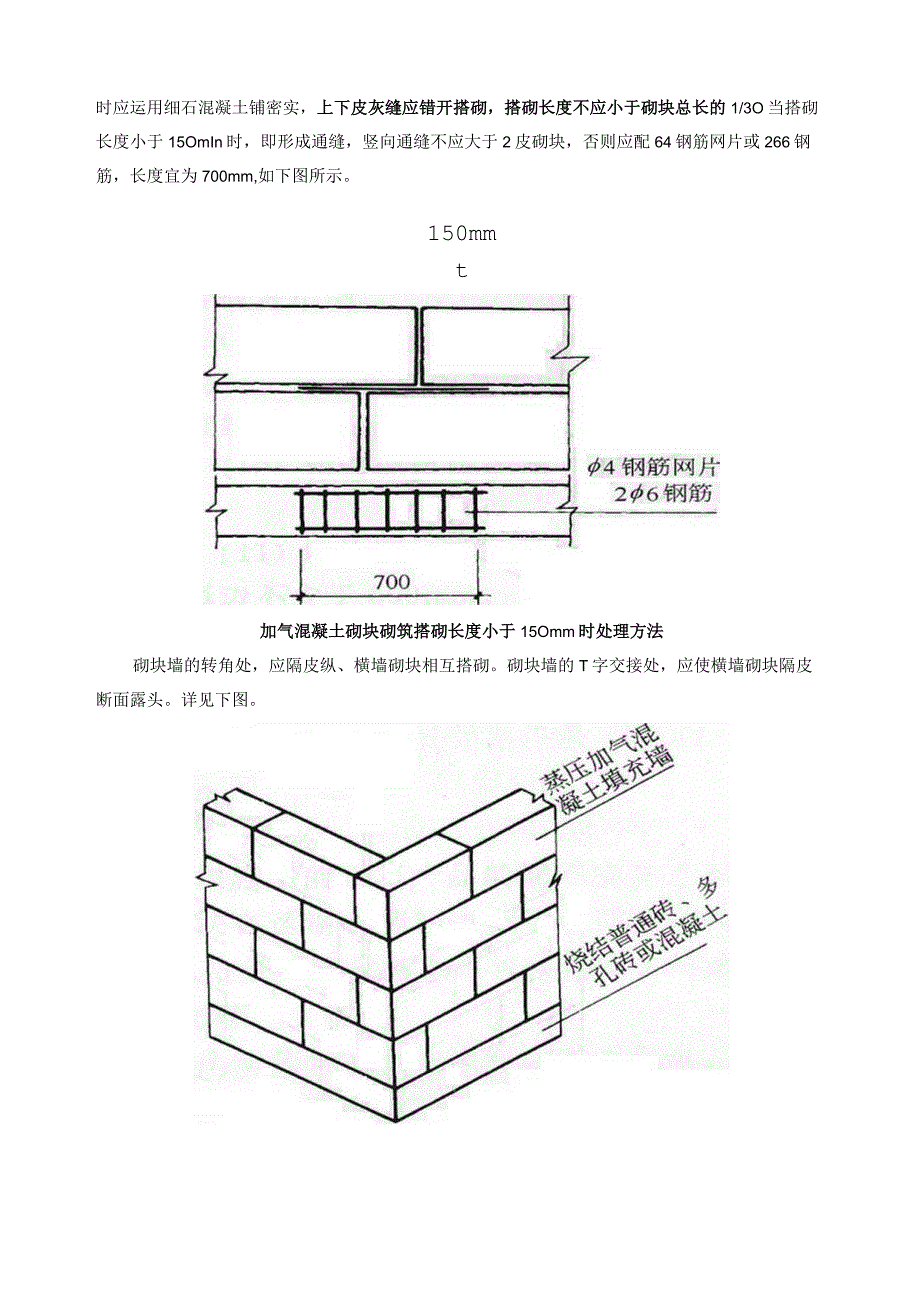

3、土砌块。2.4砌筑时应预先试排砌块，并优先运用整体砌块。不得以须断开砌块时，应运用手锯、切割机等工具锯裁整齐，并爱惜好砌块的棱角，锯裁砌块的长度不应小于砌块总长度的1/3。长度小于等于15Omm的砌块不得上墙。砌筑最底层砌块时，当灰缝厚度大于20mm时应运用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1/3O当搭砌长度小于15OmIn时，即形成通缝，竖向通缝不应大于2皮砌块，否则应配64钢筋网片或266钢筋，长度宜为700mm,如下图所示。150mmt加气混凝土砌块砌筑搭砌长度小于15Omm时处理方法砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接处，应使横墙

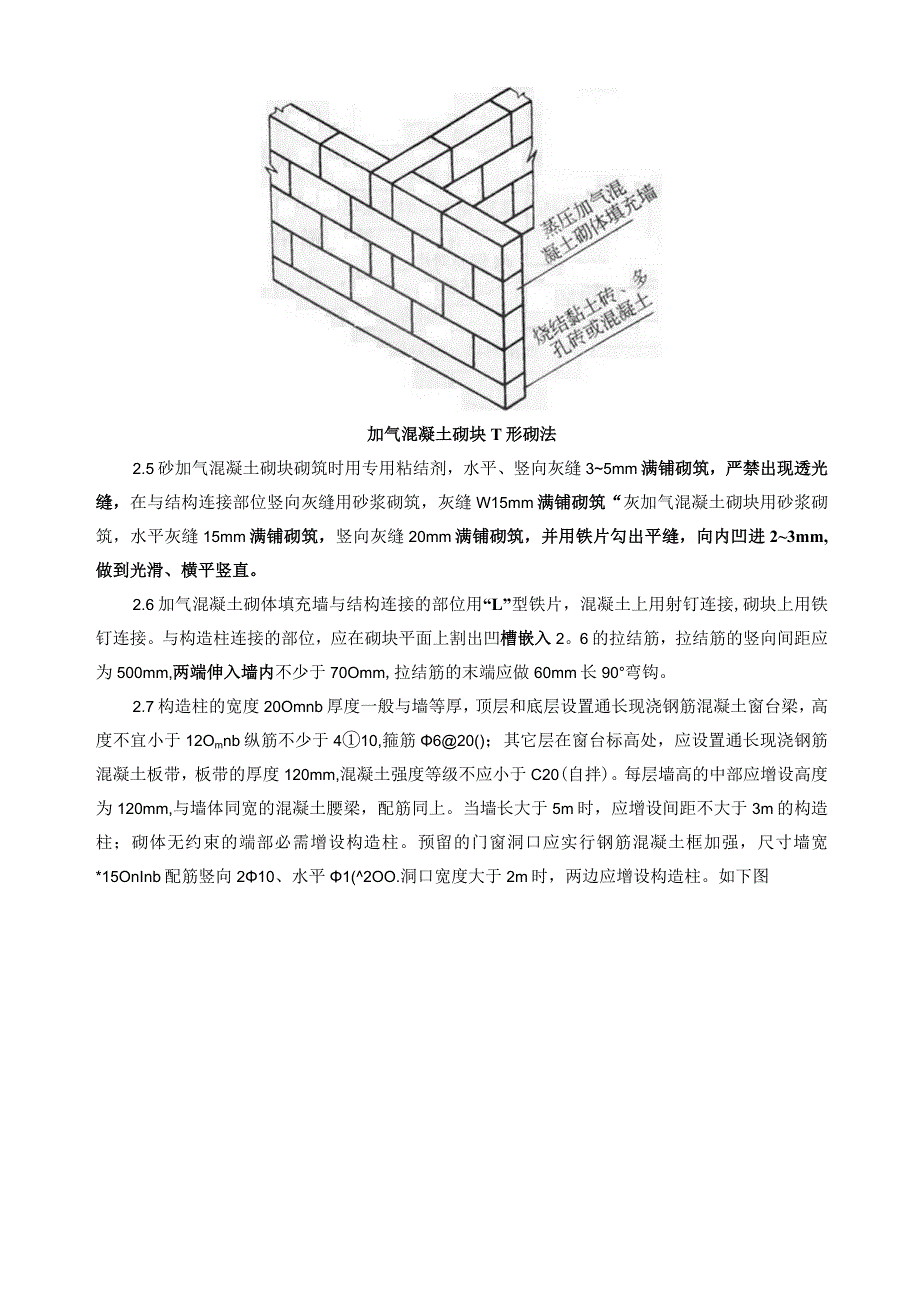

4、砌块隔皮断面露头。详见下图。加气混凝土砌块T形砌法2.5砂加气混凝土砌块砌筑时用专用粘结剂，水平、竖向灰缝35mm满铺砌筑，严禁出现透光缝，在与结构连接部位竖向灰缝用砂浆砌筑，灰缝W15mm满铺砌筑“灰加气混凝土砌块用砂浆砌筑，水平灰缝15mm满铺砌筑，竖向灰缝20mm满铺砌筑，并用铁片勾出平缝，向内凹进23mm,做到光滑、横平竖直。2.6加气混凝土砌体填充墙与结构连接的部位用“L”型铁片，混凝土上用射钉连接,砌块上用铁钉连接。与构造柱连接的部位，应在砌块平面上割出凹槽嵌入2。6的拉结筋，拉结筋的竖向间距应为500mm,两端伸入墙内不少于70Omm,拉结筋的末端应做60mm长90弯钩。2.7构
5、造柱的宽度20Omnb厚度一般与墙等厚，顶层和底层设置通长现浇钢筋混凝土窗台梁，高度不宜小于12Omnb纵筋不少于410,箍筋620()；其它层在窗台标高处，应设置通长现浇钢筋混凝土板带，板带的厚度120mm,混凝土强度等级不应小于C20(自拌)。每层墙高的中部应增设高度为120mm,与墙体同宽的混凝土腰梁，配筋同上。当墙长大于5m时，应增设间距不大于3m的构造柱；砌体无约束的端部必需增设构造柱。预留的门窗洞口应实行钢筋混凝土框加强，尺寸墙宽*15OnInb配筋竖向210、水平1(2OO.洞口宽度大于2m时，两边应增设构造柱。如下图圈梁、构造柱的插筋预埋在结构混凝土构件中、部分后植筋，预留长度
6、符合设计要求。构造柱施工时按要求应留设马牙槎，马牙槎先退后进,进退尺寸不小于50mm,上下垂直。构造柱设置在两种墙体交接处或端部。圈梁宜设在填充墙高度中部。详见下图。加气混凝土砌块填充墙构造柱填充墙构造柱的设置位置见各层建筑平面及相关结施图纸。构造柱应在外墙转角、较大洞口两侧（洞宽22000mm）、不同厚度墙体交接处、悬臂梁端部、长度25m的墙中间布置，墙体末端无钢筋砂柱、墙时，按要求设置构造柱；构造柱间距W3u构造柱上下端距楼层500高度范围内，箍筋间距加密至100,构造柱应先砌墙后浇柱混凝土。40106200 砌体填充墙构柱柱主筋锚入上下梁内Lo构造柱断面尺寸及配筋图填充墙高度超过4m时，
7、在墙中部设置与柱连接的圈梁。当圈梁兼作过梁时，应在洞口上方按过梁要求确定截面并另加钢筋。窗洞口宽21500时，窗台设压顶，压顶断面尺寸及配筋见下图。,一匚20 。6200压顶断面尺寸及配筋图砌块墙上留洞以及门窗洞上应设过梁，过梁两端搁置长度为每端250,即过梁总长L=洞口长度（净宽）+500,过梁尺寸及配筋见下图。过梁的混凝土的标号为C20（自拌）。过梁配筋表洞宽Lh1000,1500,1800,2100,2400220210210(312)构造柱、圈梁的支模：马牙槎、圈梁边必需弹出线，然后依据所弹得线贴上双面胶再支模板。1.1 8转角墙和纵横墙交接处，应将砌块分皮留槎，交织搭砌；砌块与墙柱相
8、接处必需预留拉结筋，竖向间距为50Omm2中6钢筋，两端伸入墙内不少于700三,端部弯成90弯钩。1.2 9砌筑时，先画好皮数杆按排好的尺寸放在墙的两侧，先砌两端的第一皮，然后挂垂直线、拉水平线砌墙身，铺一块砖长的砂浆砌一块，挤揉密实，上跟线，下对棱，左右相邻要对平”。竖缝大于30m11b应用C20细石混凝土灌实。每砌一皮校正后，用砂浆灌竖缝。灰缝应横平竖直、砂浆饱满，正、反手墙面均宜进行勾平缝，内凹23mm.砂浆的饱满度不得小于80%。横向灰缝的一次铺灰长度不应大于2m,竖向灰缝应接受临时内外夹板夹紧后灌缝。1.10 墙体砌至梁底时的做法是大于4cm预留，15天以后用C20混凝土第一次先灌一
9、面，等初凝后再从另一边灌实，严禁用瓜子片与砌筑砂浆搅拌运用。1.11 门窗洞口砌筑时，尺寸均放大IOmm。砌块墙与门框连结：将预制好埋有木砖的碎块，木砖应提前做好防腐处理，预埋时小头在外，大头在内，数量按洞口高度确定。洞口木砖放置方法上下150mm,中间500均分。窗台梁混凝土浇捣时，室内按窗台标高抬高IOmm,室外按窗台标高降低40mm,详细做法见下图。1.12 不同干密度和强度等级的加气混凝土不应混砌。加气混凝土砌块也不得与其它砖、砌块混砌。但在墙底、墙顶及门窗洞口处局部接受烧结一般砖和多孔砖砌筑不视为混砌。1.13 加气混凝土填充墙砌体在转角处及纵横墙交接处，应同时砌筑，当不能同时施工时
10、，应留成斜槎。2 .14切锯砌块应运用专用工具，不允许用斧或瓦刀随意砍劈。3 .15混凝土、砂浆实行现场自拌，运至楼层上倒入特地的料斗内运用，不得干脆倒在楼面上，导墙浇捣之前必需用水把模板内的垃圾冲干净，导墙、腰梁必需用振动棒振捣密实，构造柱用榔头敲实。砌墙用的粘结剂用大的胶水通内用机器搅拌，不得在楼层面上干脆搅拌。2.16构造柱、腰梁等模板支模时螺杆用套管穿在构造柱内，不得在砌块上钻孔开洞,弹出马牙槎线，并按弹好的线贴好双面胶，做到横平竖直。如下图每个构造柱顶上在便利浇捣混凝土的方向由木工班组钉出木质漏斗，以利于混凝土的浇捣，次日模板拆除泥工立刻修补平整。2. 17后植筋法施工：首先，将构造
11、柱、抱框、拉结筋、圈梁、过梁的主筋位置放好线，尺寸标示清楚。用冲击钻打孔。要求所打的孔要比主筋大一个型号。其次，将孔内的杂物、尘土清理干净，放入植筋胶后将主筋插入孔内并与植筋胶有较好的结合。植入IOd,即12：120、6:100mmo最终，待达到强度后进行拉拔试验。3、质量标准3.1加气块及砌筑砂浆的强度等级应符合设计要求。砌。3. 3填充墙体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向偏差不应超过一皮高度。3. 4填充墙砌筑时应错缝搭砌，加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；
12、竖向通缝不应大于2皮。3. 5填充墙体的灰缝厚度和宽度应正确。加气混凝土砌块的水平灰缝及竖向灰缝分别宜为15mm和20mm4、成品爱惜4.1砌块在搬运过程中，应轻装轻放，计算好各房间的用量，码放整齐。4. 2设备槽孔应预留，因漏埋或末预留时，接受切割机开，严禁硬凿，损坏墙体，如有松动必需处理补强。4. 3落地砂浆刚好清除，以免与地面粘结，影响下道工序施工。4.4门框安装后施工时应将门口两侧80Omm高度范围钉铁皮爱惜，严禁推车撞损。4. 5搭拆脚手架子时不要碰坏已砌墙体和门窗口角。5、应留意的问题5. 1砌体锚固筋长度必需满足抗震规范的要求，端部要成90弯钩，且安装坚实。5. 2砌体的竖向灰缝
13、必需饱满，缝宽为1520m11b且要求灌缝。5. 3风井内砌墙时必需边粉刷边砌墙。5.4过梁或窗台的压顶的长度和厚度必需符合设计和规范的要求，一般长度要超过洞口尺寸250mmo5.5加气混凝土砌块墙体，当墙长大于5米时，应增设截面高度为200mm,与墙体同宽的构造柱，构造柱间距不大于3米；配筋均为4虫10、中6200；砌体填充墙无约束的端部也应设置构造柱，做法同上。5.6构造柱的钢筋要与结构相连接但上部混凝土要与结构断开，且留置的马牙槎应先退后进。5.7斜砌应在加气混凝土墙砌完7天后再挤紧砌筑，在斜砌的灰缝要密实。5.8凡剪力墙、柱边门垛尺寸小于300时，与墙、柱整体浇筑，构造配筋详结施。5.9施工中应严格遵守平安操作规程，做好平安防护工作，在施工前必需进行详细的平安技术交底。5.10施工时要实行事前交底、事中限制、事后检查，必须要有书面检查记录。施工员全面检查，质量员每层抽查。留意：消防箱预留为按建筑地面上15Omm洞口尺寸800*85Omm（宽*高），厚度20OmmO交底人被交底人
