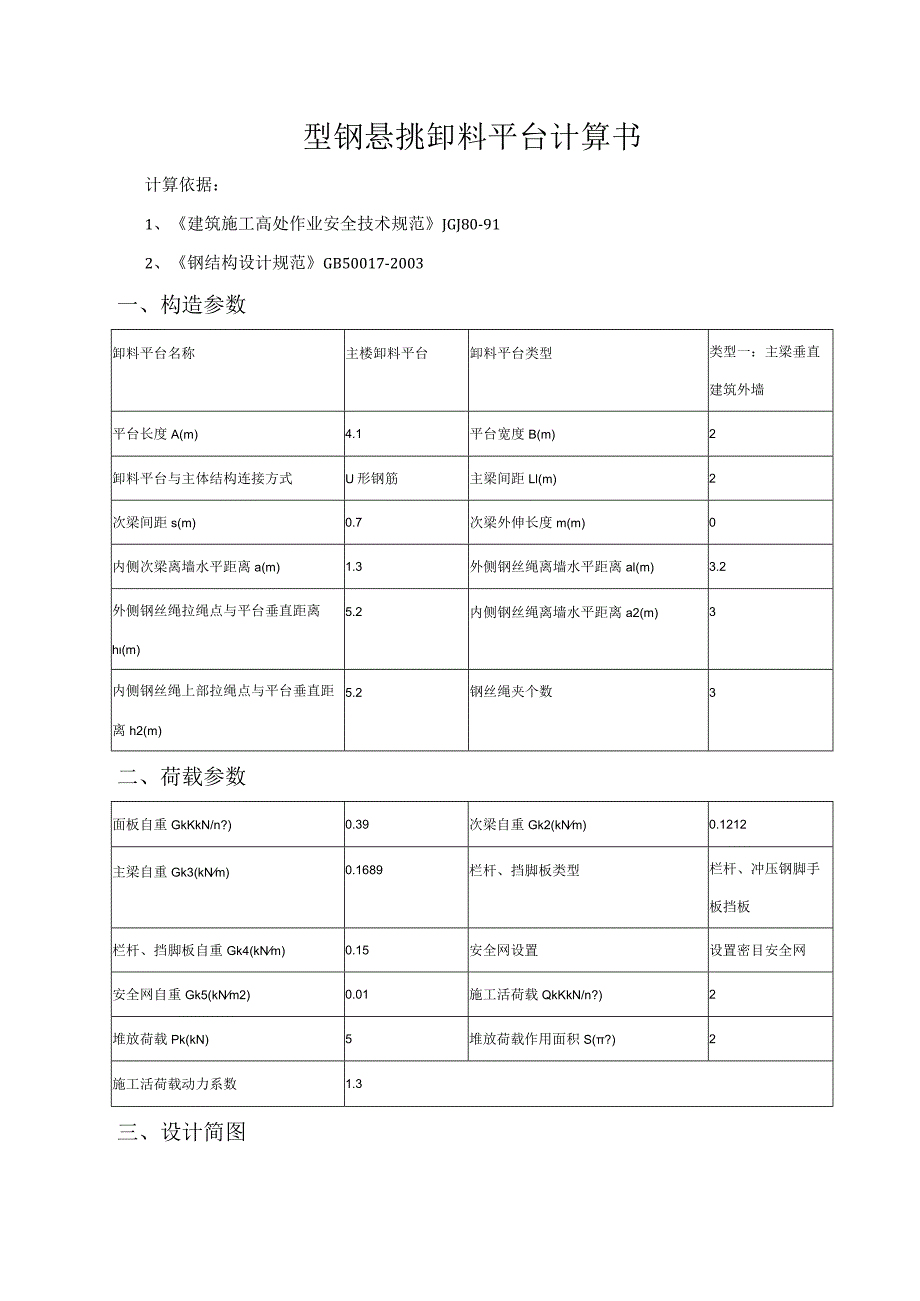

1、型钢悬挑卸料平台计算书计算依据:1、建筑施工高处作业安全技术规范JGJ80-912、钢结构设计规范GB50017-2003一、构造参数卸料平台名称主楼卸料平台卸料平台类型类型一:主梁垂直建筑外墙平台长度A(m)4.1平台宽度B(m)2卸料平台与主体结构连接方式U形钢筋主梁间距Ll(m)2次梁间距s(m)0.7次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)1.3外侧钢丝绳离墙水平距离al(m)3.2外侧钢丝绳拉绳点与平台垂直距离h(m)5.2内侧钢丝绳离墙水平距离a2(m)3内侧钢丝绳上部拉绳点与平台垂直距离h2(m)5.2钢丝绳夹个数3二、荷载参数面板自重GkKkN/n?)0.39次梁自重

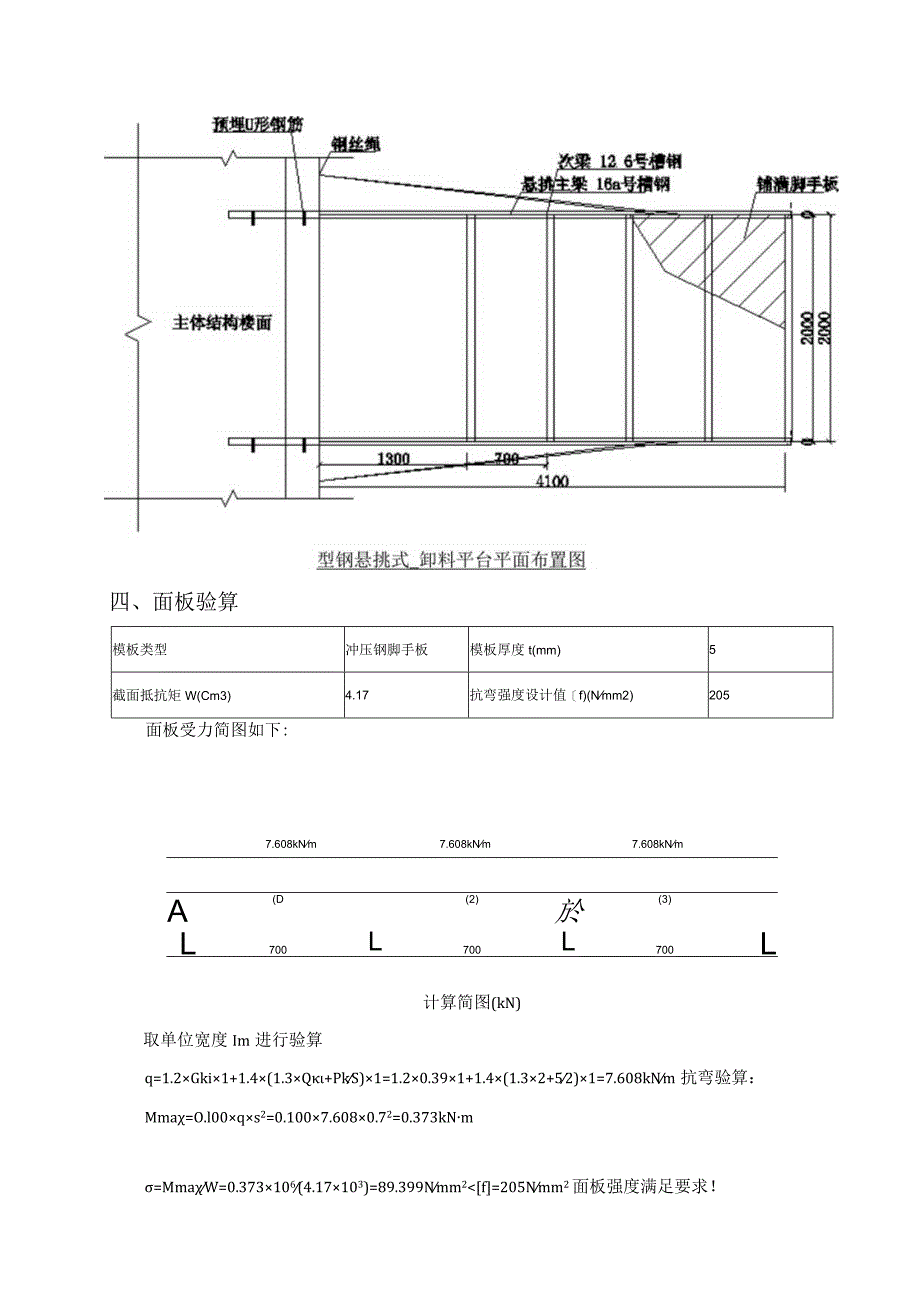

2、Gk2(kNm)0.1212主梁自重Gk3(kNm)0.1689栏杆、挡脚板类型栏杆、冲压钢脚手板挡板栏杆、挡脚板自重Gk4(kNm)0.15安全网设置设置密目安全网安全网自重Gk5(kNm2)0.01施工活荷载QkKkN/n?)2堆放荷载Pk(kN)5堆放荷载作用面积S(?)2施工活荷载动力系数1.3三、设计简图四、面板验算模板类型冲压钢脚手板模板厚度t(mm)5截面抵抗矩W(Cm3)4.17抗弯强度设计值f)(Nmm2)205面板受力简图如下:7.608kNm7.608kNm7.608kNmA(D(2)於(3)L_700L700L700_L计算简图(kN)取单位宽度Im进行验算q=1.2G

3、ki1+1.4(1.3Q+PkS)1=1.20.391+1.4(1.32+52)1=7.608kNm抗弯验算:Mma=O.l00qs2=0.1007.6080.72=0.373kNm=MmaW=0.373106(4.17103)=89.399Nmm2f=205Nmm2面板强度满足要求!五、次梁验算次梁类型槽钢次梁型钢型号12.6号槽钢截面惯性矩IX(Cm4)391.47截面抵抗矩WX(cm3)62.14抗弯强度设计值f(Nmm2)205弹性模量E(WmiQ)206000次梁内力按以两侧主梁为支承点的简支梁计算:承载能力极限状态:q=(1.2Gki+1.41.3Qk)s+1.2Gk2=(l.20

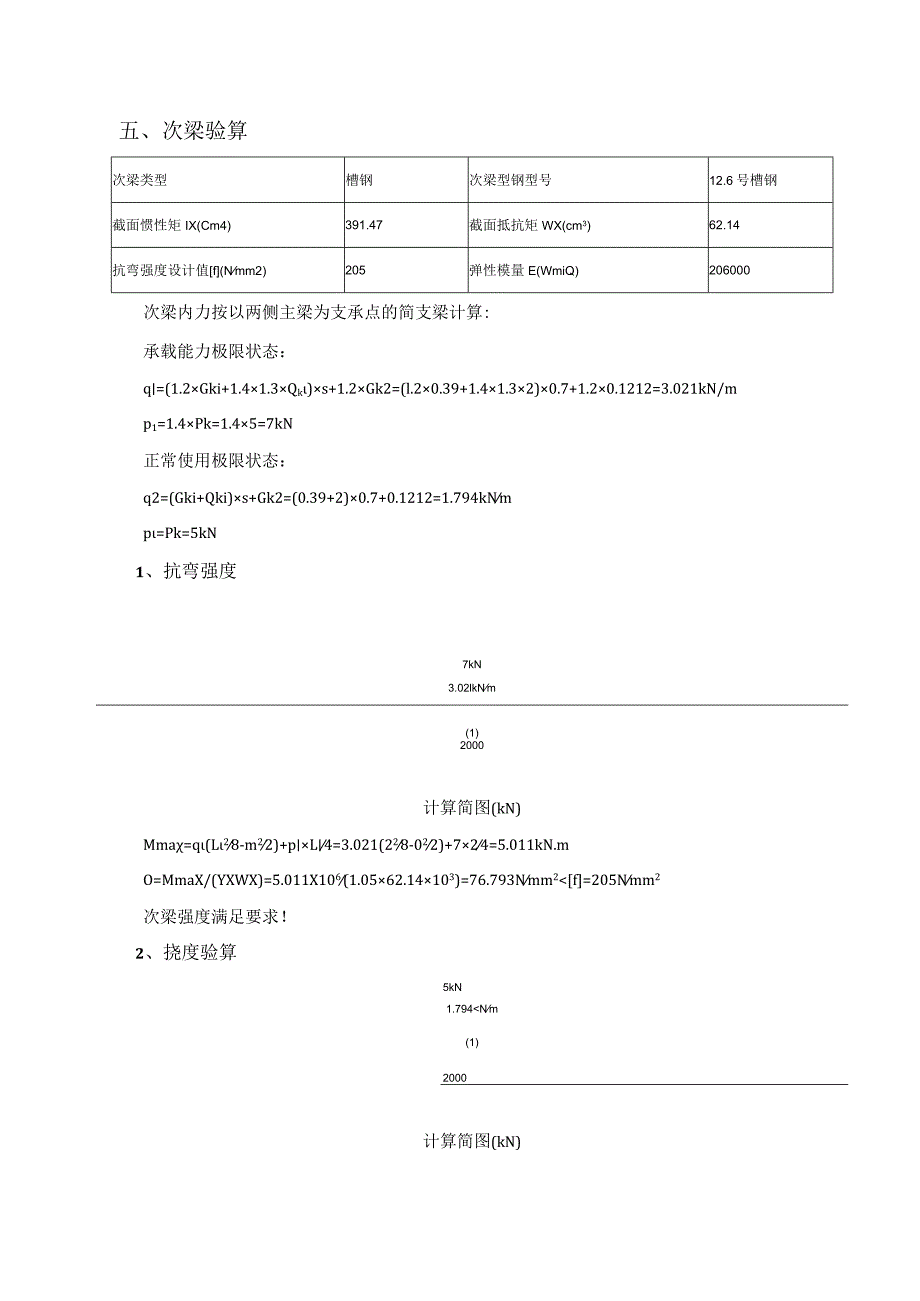

4、.39+1.41.32)0.7+1.20.1212=3.021kN/mp1=1.4Pk=1.45=7kN正常使用极限状态:q2=(Gki+Qki)s+Gk2=(0.39+2)0.7+0.1212=1.794kNmp=Pk=5kN1、抗弯强度7kN3.02lkNm(1)2000计算简图(kN)Mma=q(L28-m22)+pL4=3.021(228-022)+724=5.011kN.mO=MmaX/(YXWX)=5.011X106(1.0562.14103)=76.793Nmm2f=205Nmm2次梁强度满足要求!2、挠度验算5kN1.794Nm(1)2000计算简图(kN)Vma=q2L4(3

5、84EIx)(5-24(nVL)2)+p2L3(48EIx)=1.79420004(384206000391.47104)(5-24(02)2)+520003(48206000391.47104)=0.465mmv=Ll250=2000250=8mm次梁挠度满足要求!3、支座反力计算承载能力极限状态:R=qB2=3.02122=3.021kN正常使用极限状态:R2=q2B2=1.79422=1.794kN六、主梁验算主梁类型槽钢主梁型钢型号16a号槽钢截面面积A(Cm2)21.95截面回转半径ix(cm)6.28截面惯性矩IX(CmS866.2截面抵抗矩WX(Cm3)108.3抗弯强度设计值f

6、(Nmm2)205弹性模量E(Nmn?)206000根据建筑施工高处高处作业安全技术规范(JGJ80-91),主梁内力按照外侧钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算(不考虑内侧钢丝绳支点作用):承载能力极限状态:q1=1.2(Gk3+Gk4+Gk5)=1.2(0.169+0.150+0.010)=0.395kNmp=1.4Pk2=1.452=3.5kNR=3.021kN正常使用极限状态:q2=Gk3Gk4Gk5=0.1690.15OO.O10=0.329kNmp2=Pk2=2.5kNR2=1.794kN1、强度验算1.511kN3.021kN3.021kN3.021kN3.5kN1.

7、511kN0.395kNm3200计算简图(kN)8.0977.94.8794.60215811.4234.80-4.887-4.22-2077TM-3.707剪力图(kN)R=12.984KNMmax=5.792kNmN=Rtan=R(ha)=12.984(5.2003.200)=7.990kN=Mma(Wx)+NA=5.792106(1.05108.300103)+7.99010321.95102=54.575Nmm2f=205.000Nmm2主梁强度满足要求!2、挠度验算0.897kN1.794kN1.794kN1.794kN 2,5kN 0.897kN0.329kNm0.32S Nm(D(2)9003200计算简图(kN)2,006变形图(kNm)v11a=2.006mmT外=15.246kN钢丝绳强度满足要求!八、拉环验算拉环直径d(mm)16抗拉强度(Nmm2)65=T(2A)=15.24610323.14(162)2=37.933Nmm2f=65Nmm2拉环强度满足要求!九、焊缝验算钢丝绳下节点拉环焊缝厚度he(mm)8钢丝绳下节点拉环焊缝长度lw(mm)120Gi=TMheXlw)=15.246103(28.000120.000)=7.941Nmm2ffw=160Nmm2拉环焊缝强度满足要求!

展开阅读全文
