1、附录A既有建(构)筑物基础资料调查及现场初步核查表表A.0.1既有工业与民用建(构)筑物基础资料调查及现场初步核查表工程名称工程地点产权单位联系电话常住人口数量竣工日期层数共层(地下层,地上层)建筑面积建筑高度最大层高建筑用途商住宿舍办公口商业公用口厂房其他(可多选)结构形式口砖混(构造柱:口有、口无;圈梁:口有、无)口底层框架砖房内框架口混凝土柱排架口砖柱排架口混凝土框架口框架-剪力墙剪力墙口底部大空间剪力墙口轻钢结构口钢结构口砖土石木口空旷房屋建筑其他(可多选)勘察中1位勘察资料齐全口部分口无设计单位设计资料齐全部分口无施工单位施工资料齐全口部分口无监理单位监理资料齐全口部分口无维保IYl

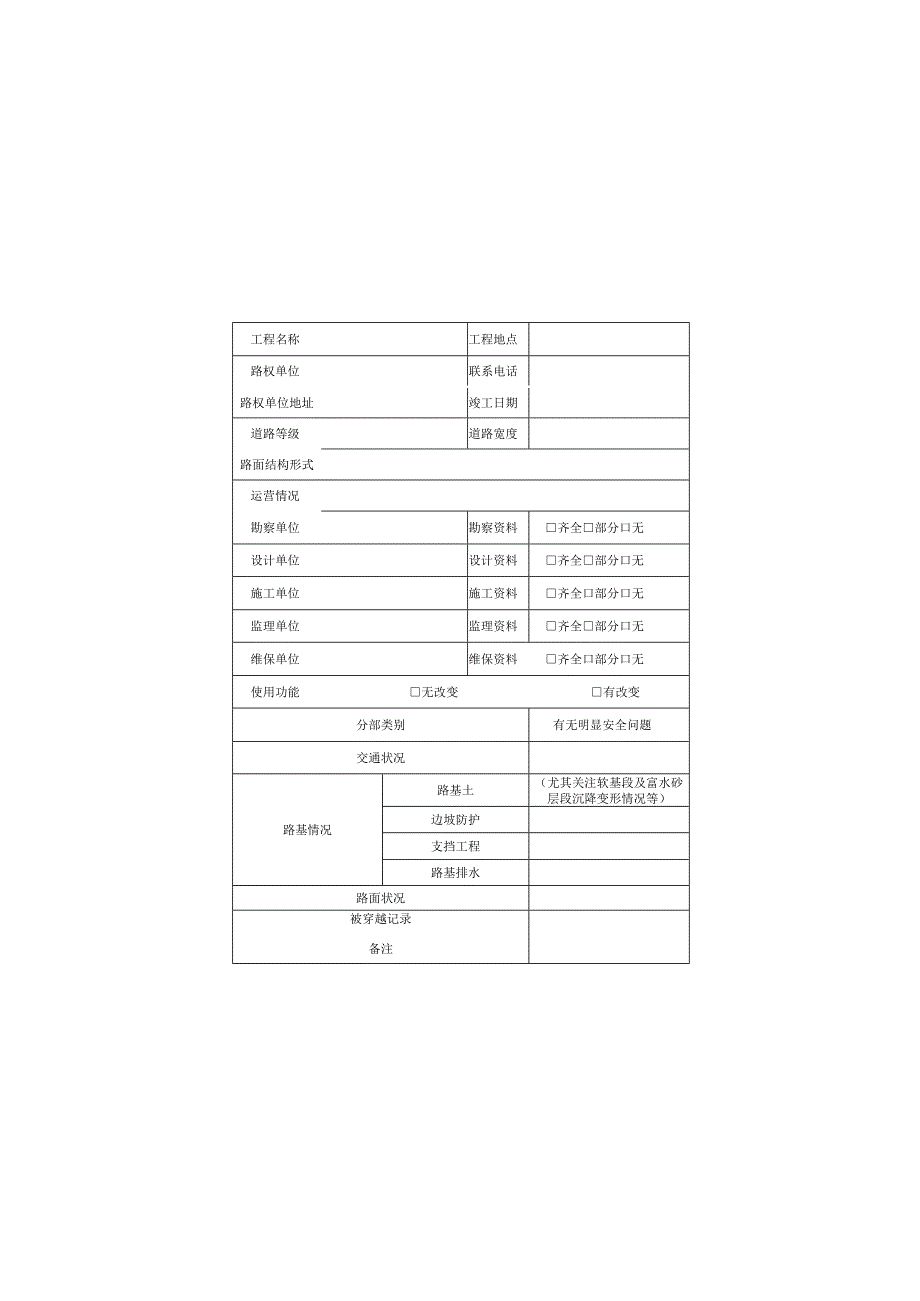

2、位维保资料齐全部分口无结构改造无口有(具体改造情况)使用功能无改变口有改变结构体系合理口基本合理不合理结构布局口规则口平面不规则竖向不规则遭受灾害历史无口台风口火灾口爆炸口水灾口撞击其他建筑分部类别有无明显安全问题地基基础建筑结构建筑构件与部件构筑物建筑装饰与装修外观情况备注核查单位:核查人员:核查时间:工程名称工程地点路权单位联系电话路权单位地址竣工日期道路等级道路宽度路面结构形式运营情况勘察单位勘察资料齐全部分口无设计单位设计资料齐全部分口无施工单位施工资料齐全口部分口无监理单位监理资料齐全部分口无维保单位维保资料齐全口部分口无使用功能无改变有改变分部类别有无明显安全问题交通状况路基情况路

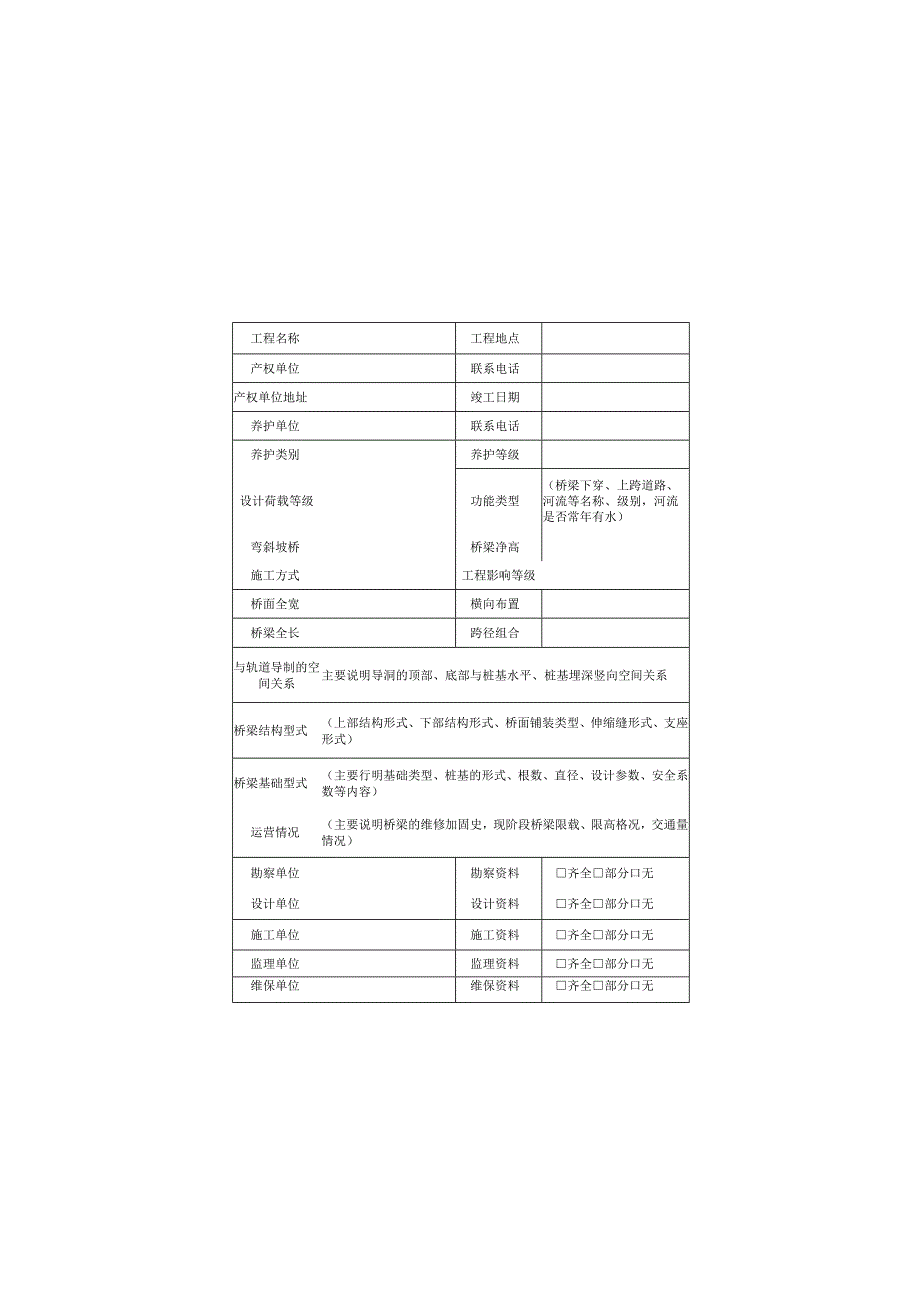

3、基土(尤其关注软基段及富水砂层段沉降变形情况等)边坡防护支挡工程路基排水路面状况被穿越记录备注工程名称工程地点产权单位联系电话产权单位地址竣工日期养护单位联系电话养护类别养护等级设计荷载等级功能类型(桥梁下穿、上跨道路、河流等名称、级别,河流是否常年有水)弯斜坡桥桥梁净高施工方式工程影响等级桥面全宽横向布置桥梁全长跨径组合与轨道导制的空间关系主要说明导洞的顶部、底部与桩基水平、桩基埋深竖向空间关系桥梁结构型式(上部结构形式、下部结构形式、桥面铺装类型、伸缩缝形式、支座形式)桥梁基础型式(主要行明基础类型、桩基的形式、根数、直径、设计参数、安全系数等内容)运营情况(主要说明桥梁的维修加固史,现阶

4、段桥梁限载、限高格况,交通量情况)勘察单位勘察资料齐全部分口无设计单位设计资料齐全部分口无施工单位施工资料齐全部分口无监理单位监理资料齐全部分口无维保单位维保资料齐全部分口无续表A.0.3备注(主要说明一下资料的缺失情况汇总)使用功能无改变口有改变分部类别有无明显安全问题上部结构(结构形式以及截面形式)下部结构外观情况被穿越记录备注核查单位:核查人员:核杳时间:表A.0.4既有隧道基础资料调查及现场初步核查表工程名称工程地点产权单位联系电话产权单位地址竣工日期隧道类别隧道埋深断面尺寸衬砌厚度运营情况勘察单位勘察资料口齐全口部分口无设计不位设计资料齐全部分口无施工单位施工资料齐全部分口无监理总位

5、监理资料齐全部分口无维保单位维保资料齐全部分口无使用功能无改变口有改变分部类别有无明显安全问题隧道结构外观情况被穿越记录修复情况备注核查单位:核查时间:核查人员:工程名称工程地点产权单位联系电话产权单位地址竣工日期管线类别管线埋深管线材质管径管线施工方式管线埋设方式接口形式管节长度管线用途管线检测历时资料载体特征(压力、流量、流向)勘察单位勘察资料口齐全口部分口无设计单位设计资料口齐全口部分口无施工单位施工资料口齐全口部分口无监理单位监理资料口齐全口部分口无维保单位维保资料口齐全口部分口无使用功能无改变有改变分部类别有无明房安全问题外观情况被穿越记录迁改记录备注核查单位:核查人员:核查时间:附

6、录B探地雷达法检测B.0.1本附录适用于现场条件下检测道路下方深度小于5m的空洞、脱空、疏松体和富水体等地下病害体。B.0.2宜采用合适中心频率的探地雷达设备,并应符合国家现行有关标准的要求,在法定计量检定/校准有效期限内使用。B.0.3正式检测前应根据检测深度和精度要求,通过有效性试验确定天线主频、采集方式和采集参数。B.0.4检测方法应符合下列要求:1 测区应采用全覆盖检测;2 测区内地表应相对平坦,表层无低阻屏蔽层;3 宜选择频率为80MHZ600MHz的屏蔽天线,当多种频率的天线均能满足检测深度要求时,宜选择频率相对较高的天线*4 当电磁干扰不明显且检测深度较大时,可选择非屏蔽的低频天

7、线;5 重点异常区检测宜选用多种频率天线;6普查时测线宜沿道路行进方向布设,测线间距不宜大于2.0m;详查时测线宜采用网格化布设,测线间距不宜大于LOm;7 应及时记录各类干扰源、地面积水、变形、开裂等环境情况,现场记录宜包含检测地点、测试参数、文件号、测线位置、地面异常环境等内容;8 当发现疑似地下病害体时,应进行标记,并应进行复:核9 当检测区域局部不满足检测条件时,应记录其位置和范围,待具备检测条件后补充检测。B.0.5数据处理应符合下列规定:1 宜进行零点校正,明确地面反射点的位置;2 可根据需要选取增益调整、频率混波、背景消除、空间滤波、数据平滑等处理方法。3 .0.6资料解释应符合

8、下列规定:1解释成果应采用专业语言描述用于成果解释的雷达图像应清晰、信噪比高;2宜根据信号的振幅、相位和频率等属性特征判定地下病害体属性与发育规模;3 应结合现场记录和调查资料,排除干扰异常;4 地下病害体的位置、范围和规模宜结合相邻测线谱图对比分析确定;5 应在雷达剖面图上标明地下病害体的位置和范围。B.0.7道路地下病害体可分为空洞、脱空、疏松体与富水体,图谱特征宜按表BOl进行识别:表B.0.1道路地下病害体图谱特征道路地下病害体波组形态振幅相位与频谱脱空1顶部形成连续的同向性反射波组,表现为似平板状形态;2多次波明显。整体振幅强1顶部反射波与入射波同向,底部反射波与入射波反向:2频率高

9、于背景场。空洞1似球形空洞反射波组表现为倒悬双曲线形态;2似方形空洞反射波表现为正向连续平板状形态;整体振幅强1顶部反射波与入射波同向,底部反射波与入射波反向:2频率高于背景场。3绕射波明显;4多次波明显。续表B.0.1道路地下病害体波组形态振幅相位与频谱疏松体1顶部形成连续的同向性反射波组;2多次波不明显:3绕射波不明显;4内部波形结构较杂乱。整体振幅较强1顶部反射波与入射波同向,底部反射波q入射波反向;2频率高于背景场。富水体1顶部形成连续的同向性反射波组;2绕射波不明显:3底部反射波不明显O顶部反射波振幅强衰减快1顶部反射波与入射波反向,底部反射波与入射波同向:2频率低于背景场。B.0.8道路地下病害检测成果图件宜满足下列规定:1图件宜包括测线平面布置图、检测现场图、地下病害体平面分布图和地下病害体雷达剖面图等;2成果汇总表宜包括地下病害体的编号、类型、位置描述、平面尺寸、埋深、净深、处置建议等。工程名称检测日期检测仪器天线频率波速标定结果介电常数检测依据测线编号测线起点测线终点测线长度/m雷达数据存储文件名备注/干扰测线布置说明及示意图审核校核测试工程名称检测仪器GPS文件名检测FI期病害编号病害类型埋深/m净深/m平面尺寸/m雷达文件管线/井室位置审核校核测试
