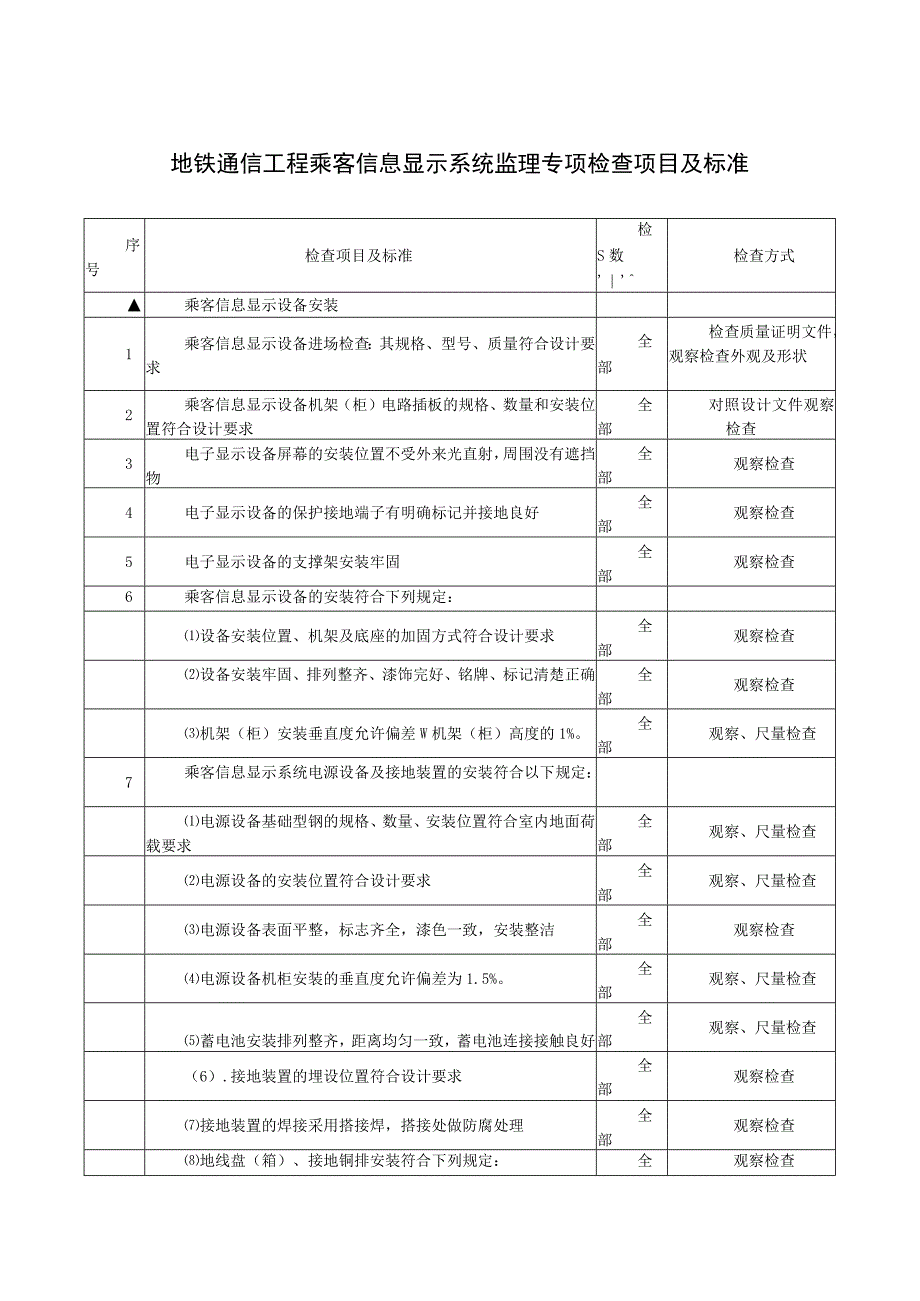

1、地铁通信工程乘客信息显示系统监理专项检查项目及标准序号检查项目及标准检S数检查方式乘客信息显示设备安装1乘客信息显示设备进场检查：其规格、型号、质量符合设计要求全部检查质量证明文件，观察检查外观及形状2乘客信息显示设备机架（柜）电路插板的规格、数量和安装位置符合设计要求全部对照设计文件观察检查3电子显示设备屏幕的安装位置不受外来光直射，周围没有遮挡物全部观察检查4电子显示设备的保护接地端子有明确标记并接地良好全部观察检查5电子显示设备的支撑架安装牢固全部观察检查6乘客信息显示设备的安装符合下列规定：设备安装位置、机架及底座的加固方式符合设计要求全部观察检查设备安装牢固、排列整齐、漆饰完好、铭牌
2、、标记清楚正确全部观察检查机架（柜）安装垂直度允许偏差W机架（柜）高度的1%。全部观察、尺量检查7乘客信息显示系统电源设备及接地装置的安装符合以下规定：电源设备基础型钢的规格、数量、安装位置符合室内地面荷载要求全部观察、尺量检查电源设备的安装位置符合设计要求全部观察、尺量检查电源设备表面平整，标志齐全，漆色一致，安装整洁全部观察检查电源设备机柜安装的垂直度允许偏差为1.5%。全部观察、尺量检查蓄电池安装排列整齐，距离均匀一致，蓄电池连接接触良好全部观察、尺量检查（6）.接地装置的埋设位置符合设计要求全部观察检查接地装置的焊接采用搭接焊，搭接处做防腐处理全部观察检查地线盘（箱）、接地铜排安装符合

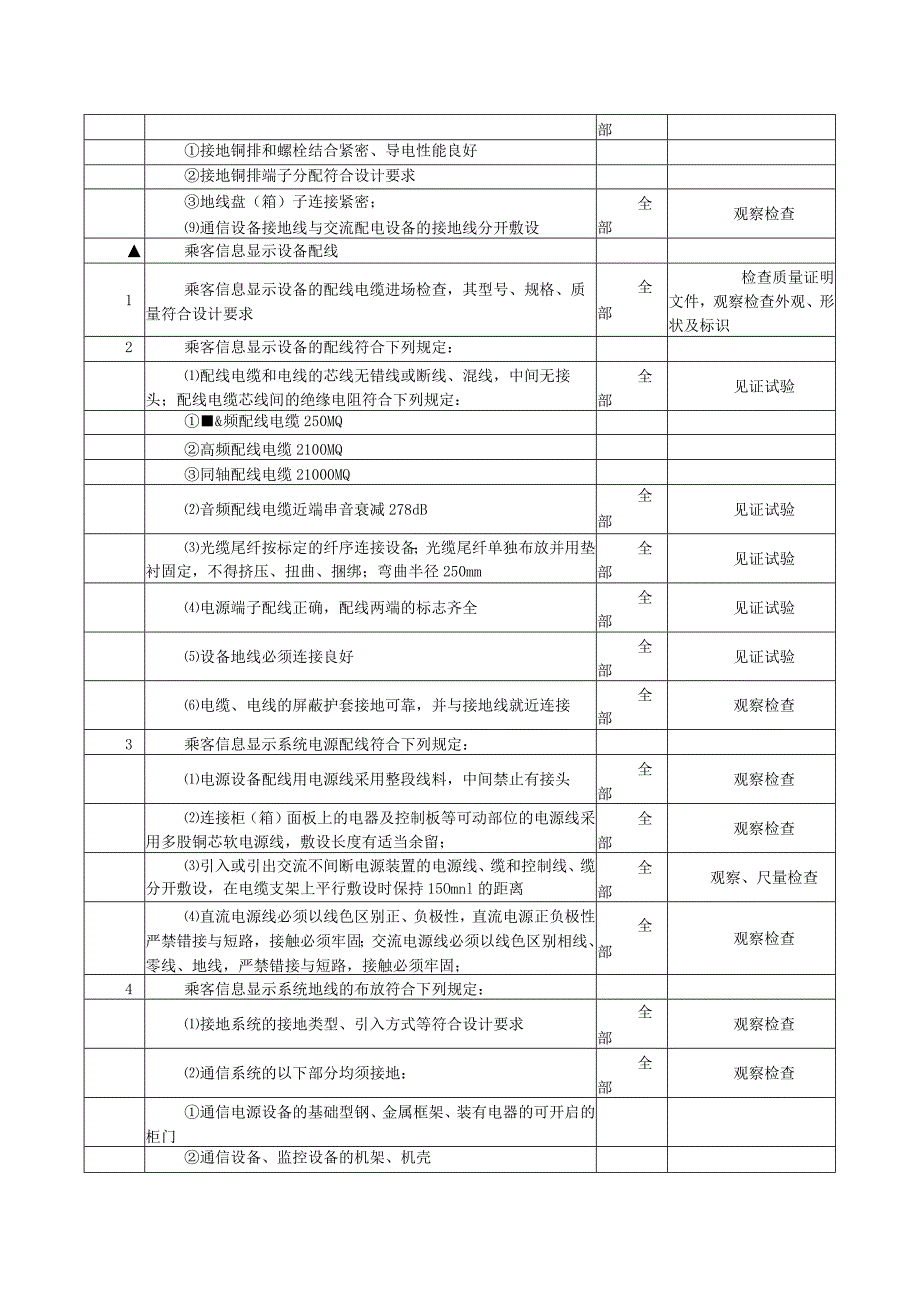

3、下列规定：全观察检查部接地铜排和螺栓结合紧密、导电性能良好接地铜排端子分配符合设计要求地线盘（箱）子连接紧密；通信设备接地线与交流配电设备的接地线分开敷设全部观察检查乘客信息显示设备配线1乘客信息显示设备的配线电缆进场检查，其型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观、形状及标识2乘客信息显示设备的配线符合下列规定：配线电缆和电线的芯线无错线或断线、混线，中间无接头；配线电缆芯线间的绝缘电阻符合下列规定：全部见证试验&频配线电缆250MQ高频配线电缆2100MQ同轴配线电缆21000MQ音频配线电缆近端串音衰减278dB全部见证试验光缆尾纤按标定的纤序连接设备；光缆尾纤单独
4、布放并用垫衬固定，不得挤压、扭曲、捆绑；弯曲半径250mm全部见证试验电源端子配线正确，配线两端的标志齐全全部见证试验设备地线必须连接良好全部见证试验电缆、电线的屏蔽护套接地可靠，并与接地线就近连接全部观察检查3乘客信息显示系统电源配线符合下列规定：电源设备配线用电源线采用整段线料，中间禁止有接头全部观察检查连接柜（箱）面板上的电器及控制板等可动部位的电源线采用多股铜芯软电源线，敷设长度有适当余留；全部观察检查引入或引出交流不间断电源装置的电源线、缆和控制线、缆分开敷设，在电缆支架上平行敷设时保持15Omnl的距离全部观察、尺量检查直流电源线必须以线色区别正、负极性，直流电源正负极性严禁错接与

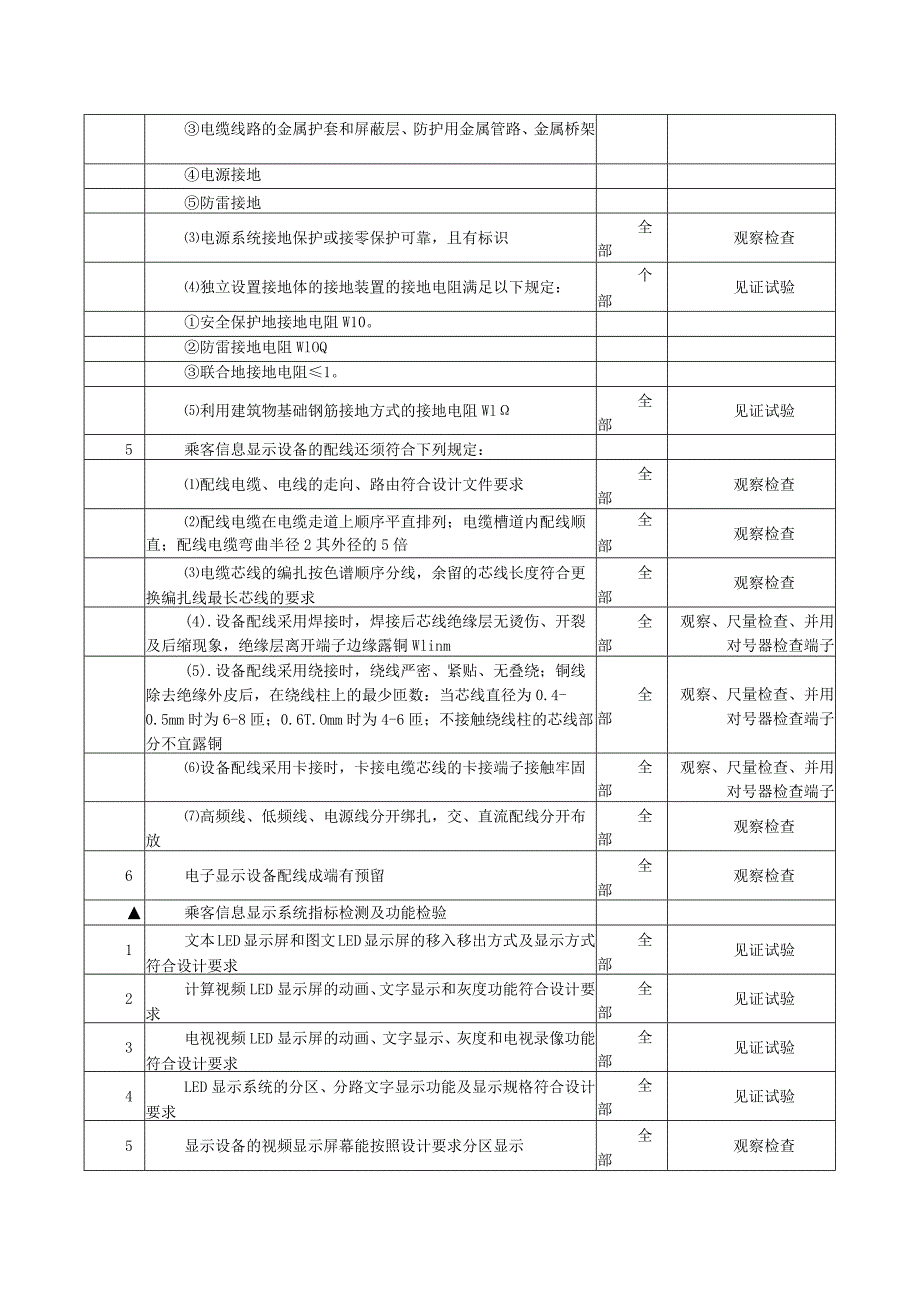

5、短路，接触必须牢固；交流电源线必须以线色区别相线、零线、地线，严禁错接与短路，接触必须牢固；全部观察检查4乘客信息显示系统地线的布放符合下列规定：接地系统的接地类型、引入方式等符合设计要求全部观察检查通信系统的以下部分均须接地：全部观察检查通信电源设备的基础型钢、金属框架、装有电器的可开启的柜门通信设备、监控设备的机架、机壳电缆线路的金属护套和屏蔽层、防护用金属管路、金属桥架电源接地防雷接地电源系统接地保护或接零保护可靠，且有标识全部观察检查独立设置接地体的接地装置的接地电阻满足以下规定：个部见证试验安全保护地接地电阻W10。防雷接地电阻WlOQ联合地接地电阻1。利用建筑物基础钢筋接地方式的接
6、地电阻Wl全部见证试验5乘客信息显示设备的配线还须符合下列规定：配线电缆、电线的走向、路由符合设计文件要求全部观察检查配线电缆在电缆走道上顺序平直排列；电缆槽道内配线顺直；配线电缆弯曲半径2其外径的5倍全部观察检查电缆芯线的编扎按色谱顺序分线，余留的芯线长度符合更换编扎线最长芯线的要求全部观察检查(4).设备配线采用焊接时，焊接后芯线绝缘层无烫伤、开裂及后缩现象，绝缘层离开端子边缘露铜Wlinm全部观察、尺量检查、并用对号器检查端子(5).设备配线采用绕接时，绕线严密、紧贴、无叠绕；铜线除去绝缘外皮后，在绕线柱上的最少匝数：当芯线直径为0.4-0.5mm时为6-8匝；0.6T.Omm时为4-6
7、匝；不接触绕线柱的芯线部分不宜露铜全部观察、尺量检查、并用对号器检查端子设备配线采用卡接时，卡接电缆芯线的卡接端子接触牢固全部观察、尺量检查、并用对号器检查端子高频线、低频线、电源线分开绑扎，交、直流配线分开布放全部观察检查6电子显示设备配线成端有预留全部观察检查乘客信息显示系统指标检测及功能检验1文本LED显示屏和图文LED显示屏的移入移出方式及显示方式符合设计要求全部见证试验2计算视频LED显示屏的动画、文字显示和灰度功能符合设计要求全部见证试验3电视视频LED显示屏的动画、文字显示、灰度和电视录像功能符合设计要求全部见证试验4LED显示系统的分区、分路文字显示功能及显示规格符合设计要求全
8、部见证试验5显示设备的视频显示屏幕能按照设计要求分区显示全部观察检查6显示设备的视频显示图像分辨率2704x576全部见证试验7显示设备的视频显示可叠加彩色字幕，且色彩21670万色，并具有256级半透明效果全部见证试验8显示设备单位显示面积的最大功耗或显示设备的总功耗符合设计要求全部见证试验9车站显示系统的以下功能应符合设计要求：全部见证试验优先级显示功能分区、分路显示功能自动、手动、紧急三种显示方式自动生成或随时变更修改显示自动倒换至备用显示控制设备(6)与车站控制设备的时间同步1O控制中心系统能全选、单选、组选车站和在各显示区进行显示，能根据实际需要设置显示优先级全部见证试验11控制中心系统能向车站发送列车运行信息，并能按预设程序自动播放全部见证试验12控制中心系统与时钟子系统的时间同步全部见证试验乘客信息显示系统网管功能检验1乘客信息显示系统控制中心网管上能监测车站显示设备的工作状态全部见证试验2乘客信息显示系统各车站自动显示的内容能在控制中心网管上集中修改全部见证试验3在控制中心网管上能检测任意车站显示设备的技术性能指标全部见证试验4便携式维护终端能对各参数进行修改和检测设备模块、远程修改参数后，各车站被修改的参数能相应变化全部见证试验
