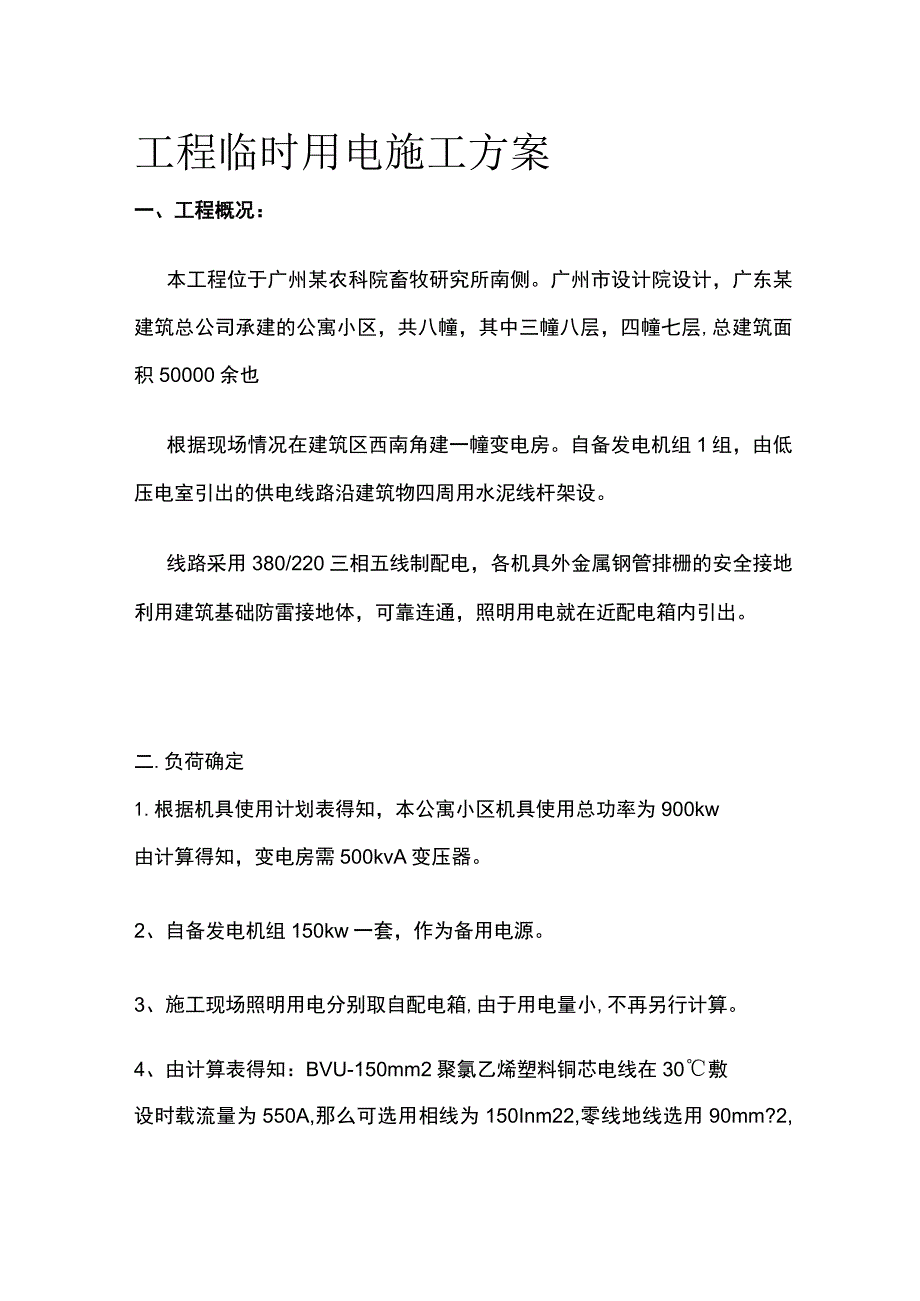

1、工程临时用电施工方案一、工程概况：本工程位于广州某农科院畜牧研究所南侧。广州市设计院设计，广东某建筑总公司承建的公寓小区，共八幢，其中三幢八层，四幢七层,总建筑面积50000余也根据现场情况在建筑区西南角建一幢变电房。自备发电机组1组，由低压电室引出的供电线路沿建筑物四周用水泥线杆架设。线路采用380/220三相五线制配电，各机具外金属钢管排栅的安全接地利用建筑基础防雷接地体，可靠连通，照明用电就在近配电箱内引出。二.负荷确定1.根据机具使用计划表得知，本公寓小区机具使用总功率为900kw由计算得知，变电房需500kvA变压器。2、自备发电机组150kw一套，作为备用电源。3、施工现场照明用电

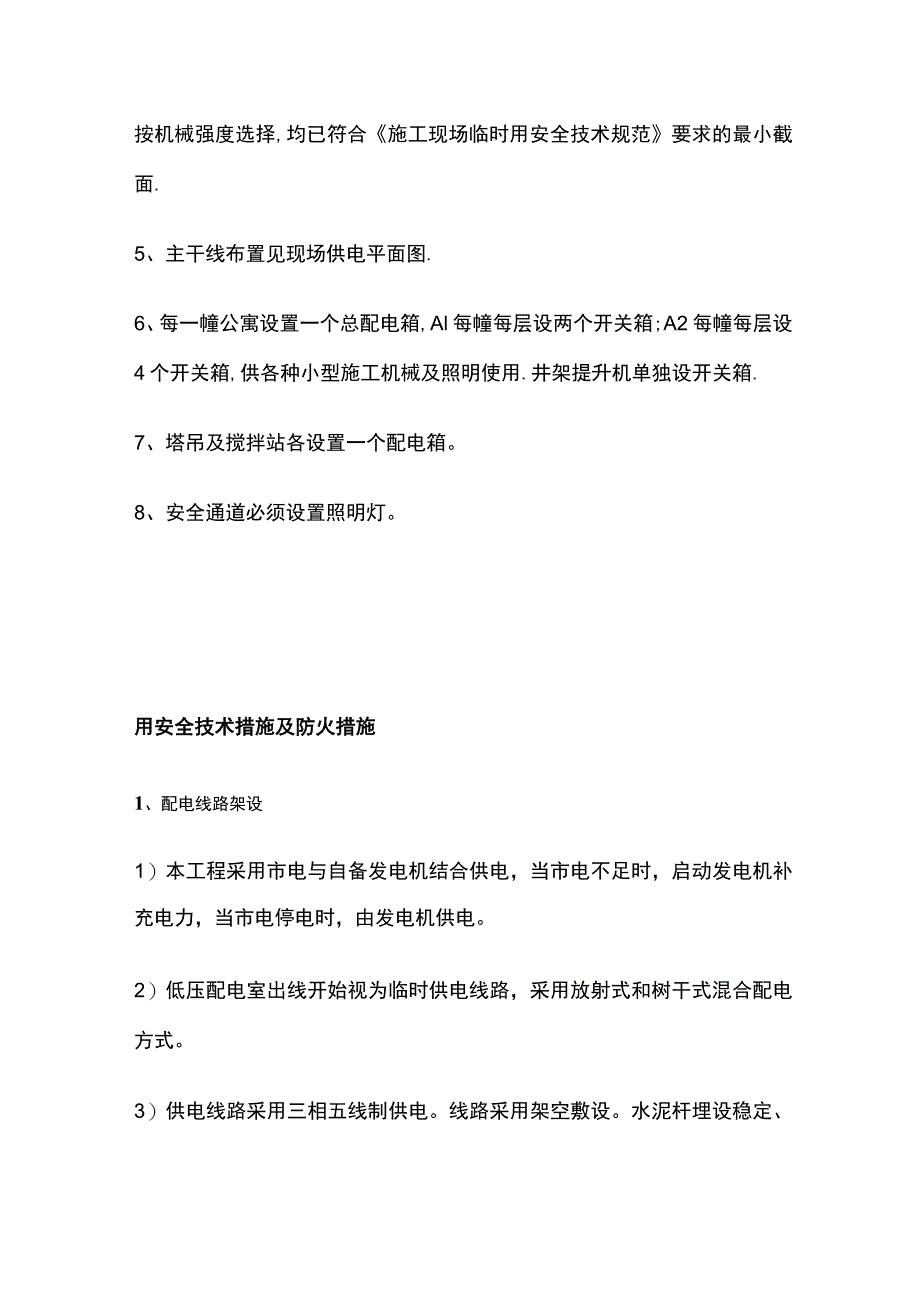

2、分别取自配电箱,由于用电量小,不再另行计算。4、由计算表得知：BVU-150mm2聚氯乙烯塑料铜芯电线在30敷设时载流量为550A,那么可选用相线为150Inm22,零线地线选用90mm?2,按机械强度选择,均已符合施工现场临时用安全技术规范要求的最小截面.5、主干线布置见现场供电平面图.6、每一幢公寓设置一个总配电箱,Al每幢每层设两个开关箱;A2每幢每层设4个开关箱,供各种小型施工机械及照明使用.井架提升机单独设开关箱.7、塔吊及搅拌站各设置一个配电箱。8、安全通道必须设置照明灯。用安全技术措施及防火措施1、配电线路架设1）本工程采用市电与自备发电机结合供电，当市电不足时，启动发电机补充电

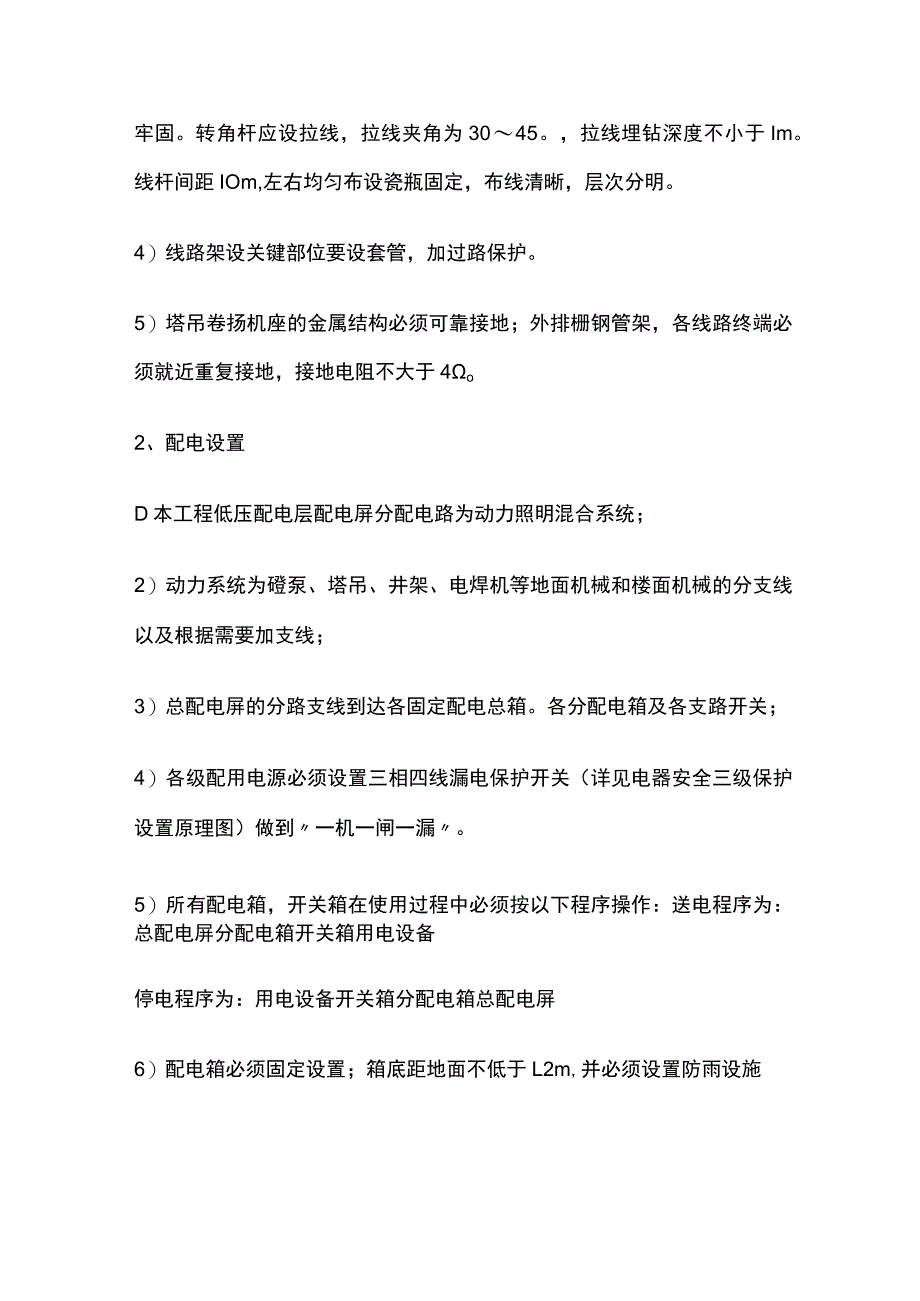

3、力，当市电停电时，由发电机供电。2）低压配电室出线开始视为临时供电线路，采用放射式和树干式混合配电方式。3）供电线路采用三相五线制供电。线路采用架空敷设。水泥杆埋设稳定、牢固。转角杆应设拉线，拉线夹角为3045。，拉线埋钻深度不小于Im。线杆间距IOm,左右均匀布设瓷瓶固定，布线清晰，层次分明。4）线路架设关键部位要设套管，加过路保护。5）塔吊卷扬机座的金属结构必须可靠接地；外排栅钢管架，各线路终端必须就近重复接地，接地电阻不大于4o2、配电设置D本工程低压配电层配电屏分配电路为动力照明混合系统；2）动力系统为磴泵、塔吊、井架、电焊机等地面机械和楼面机械的分支线以及根据需要加支线；3）总配电屏
4、的分路支线到达各固定配电总箱。各分配电箱及各支路开关；4）各级配用电源必须设置三相四线漏电保护开关（详见电器安全三级保护设置原理图）做到一机一闸一漏。5）所有配电箱，开关箱在使用过程中必须按以下程序操作：送电程序为：总配电屏分配电箱开关箱用电设备停电程序为：用电设备开关箱分配电箱总配电屏6）配电箱必须固定设置；箱底距地面不低于L2m,并必须设置防雨设施和门锁，专人操作；7）必须保护所用设备负荷线，保护地线和开关箱发现问题及时报告解决；8）在非常潮湿的场所采用低于36伏的安全电压照明，保护人身安全；9）配电房及配电箱各用电现场必备适量1211CO2消防灭火器材，搞好现场防火措施；10）所有电工操作必须按照施工现场临时用安全技术规范（JGJ88）及建设工程施工现场供用电安全规范（GB5019493）执行。四、建立用电安全技术档案施工现场必须建立用电安全技术档案。由现场主管电气技术人员负责建立和管理，并实行定期检查制度。施工现场每月检查一次，基层公司每季检查一次对不安全因素必须及时处理，并履行复查验收手续。
