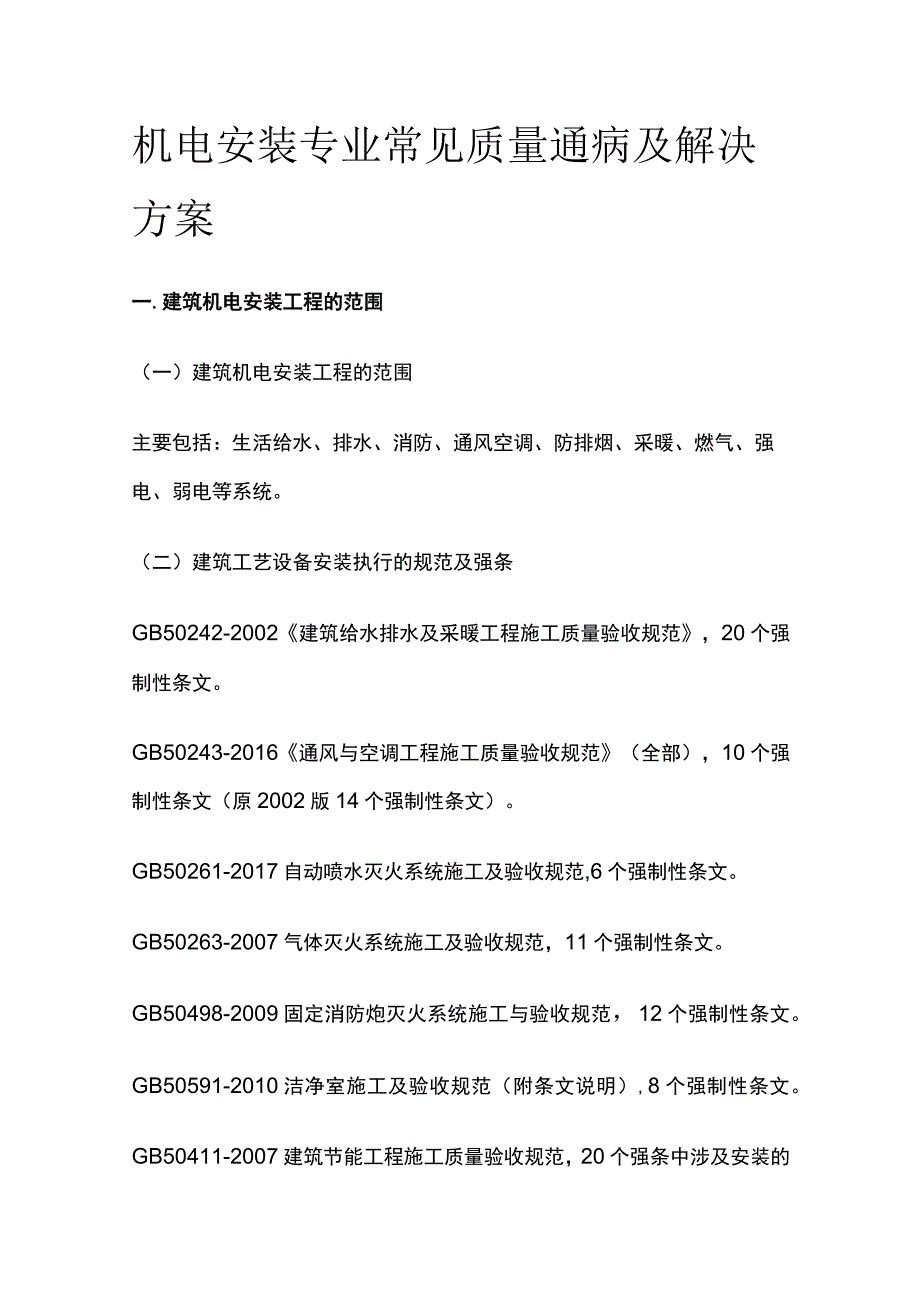

1、机电安装专业常见质量通病及解决方案一.建筑机电安装工程的范围（一）建筑机电安装工程的范围主要包括：生活给水、排水、消防、通风空调、防排烟、采暖、燃气、强电、弱电等系统。（二）建筑工艺设备安装执行的规范及强条GB50242-2002建筑给水排水及采暖工程施工质量验收规范，20个强制性条文。GB50243-2016通风与空调工程施工质量验收规范（全部），10个强制性条文（原2002版14个强制性条文）。GB50261-2017自动喷水灭火系统施工及验收规范,6个强制性条文。GB50263-2007气体灭火系统施工及验收规范，11个强制性条文。GB50498-2009固定消防炮灭火系统施工与验收规范

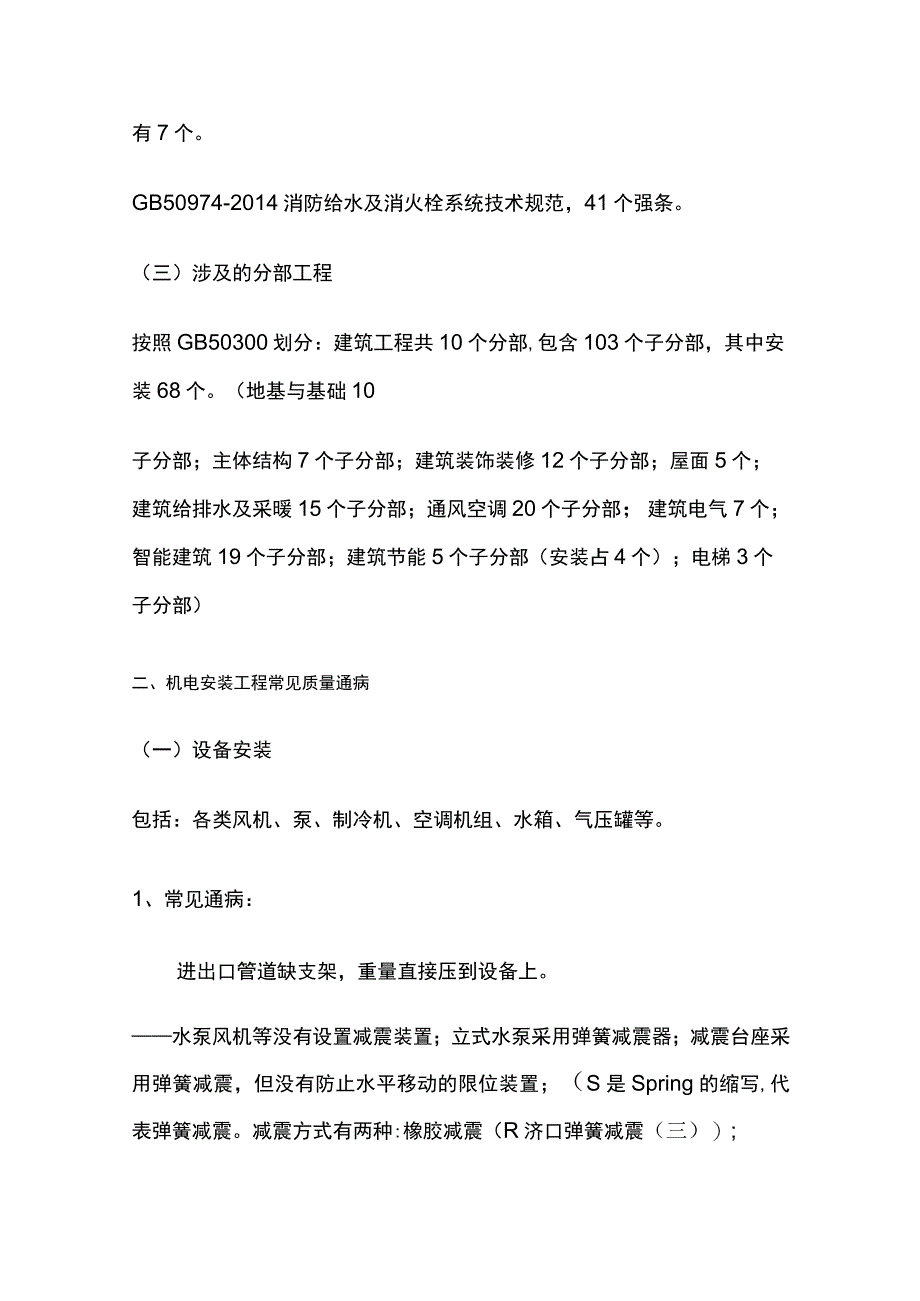

2、，12个强制性条文。GB50591-2010洁净室施工及验收规范（附条文说明）,8个强制性条文。GB50411-2007建筑节能工程施工质量验收规范，20个强条中涉及安装的有7个。GB50974-2014消防给水及消火栓系统技术规范，41个强条。（三）涉及的分部工程按照GB50300划分：建筑工程共10个分部,包含103个子分部，其中安装68个。（地基与基础10子分部；主体结构7个子分部；建筑装饰装修12个子分部；屋面5个；建筑给排水及采暖15个子分部；通风空调20个子分部；建筑电气7个；智能建筑19个子分部；建筑节能5个子分部（安装占4个）；电梯3个子分部）二、机电安装工程常见质量通病（一）

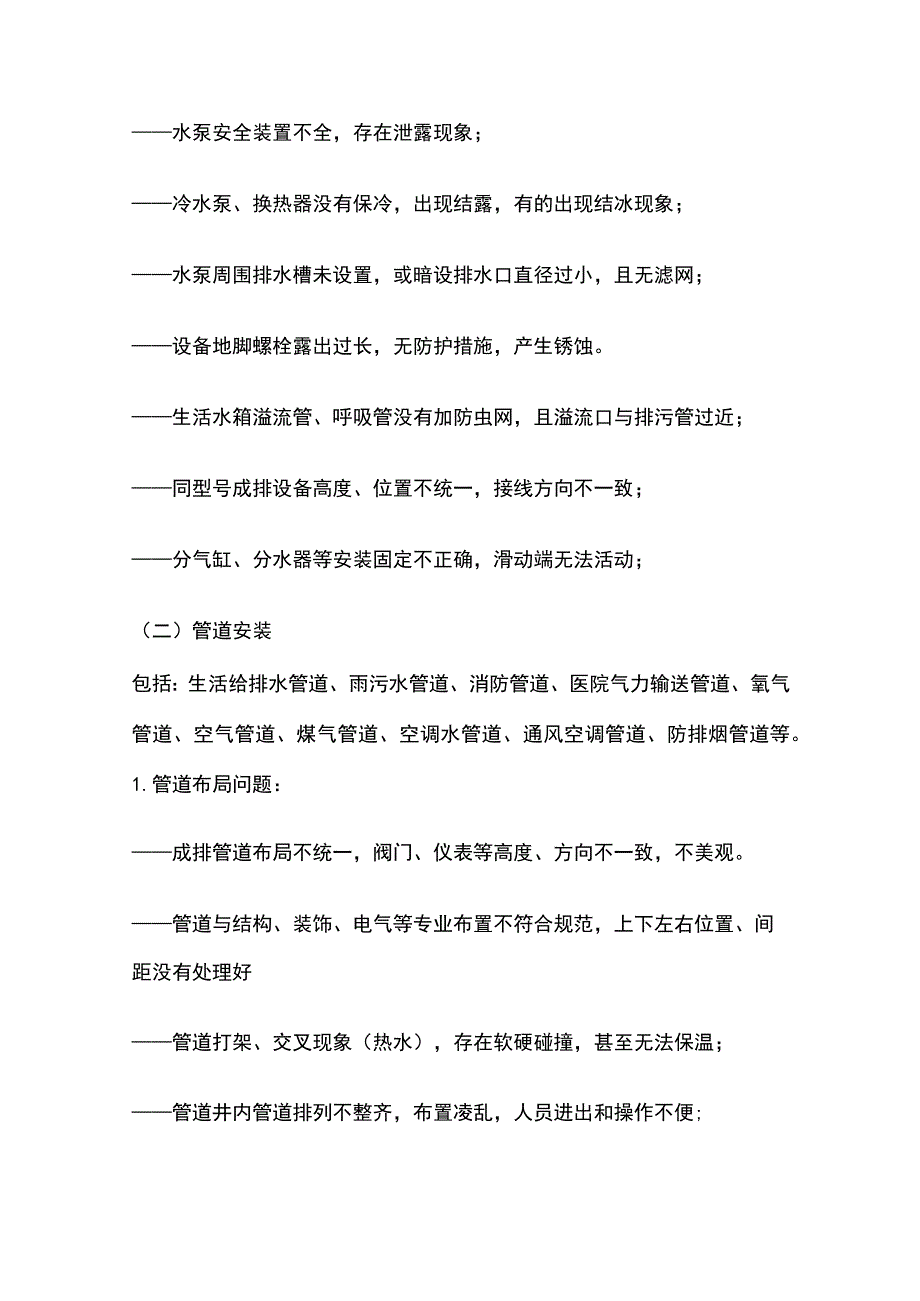

3、设备安装包括：各类风机、泵、制冷机、空调机组、水箱、气压罐等。1、常见通病：进出口管道缺支架，重量直接压到设备上。水泵风机等没有设置减震装置；立式水泵采用弹簧减震器；减震台座采用弹簧减震，但没有防止水平移动的限位装置；（S是Spring的缩写,代表弹簧减震。减震方式有两种:橡胶减震（R济口弹簧减震（三）;水泵安全装置不全，存在泄露现象；冷水泵、换热器没有保冷，出现结露，有的出现结冰现象；水泵周围排水槽未设置，或暗设排水口直径过小，且无滤网；设备地脚螺栓露出过长，无防护措施，产生锈蚀。生活水箱溢流管、呼吸管没有加防虫网，且溢流口与排污管过近；同型号成排设备高度、位置不统一，接线方向不一致；分气缸
4、、分水器等安装固定不正确，滑动端无法活动；（二）管道安装包括：生活给排水管道、雨污水管道、消防管道、医院气力输送管道、氧气管道、空气管道、煤气管道、空调水管道、通风空调管道、防排烟管道等。1.管道布局问题：成排管道布局不统一，阀门、仪表等高度、方向不一致，不美观。管道与结构、装饰、电气等专业布置不符合规范，上下左右位置、间距没有处理好管道打架、交叉现象（热水），存在软硬碰撞，甚至无法保温；管道井内管道排列不整齐，布置凌乱，人员进出和操作不便;管道与建筑墙面存在交叉污染现象；阀门井积水，无上下爬梯；消防水泵接合器高度不符合，与建筑物距离不满足；管道、阀门位置高度不合适，半明半暗，部分埋在基础或地
5、面内不便维修；2、管道支架安装问题：支架切割用氧乙焕，断面未处理，螺栓孔用气焊、电焊割孔，非机械钻孔；支架间距过大，用料截面小,强度不够、存在变形；同一管道支架形式不统一，做工粗糙，安装方向不一致，成排管道没有采用共同支架；支架除锈不到位，焊接药皮未打磨，油漆不均匀，锈蚀严重。不锈钢管子、风管与碳钢支架没有加隔离垫；塑料管支架部位没有加胶垫或塑料套管；一有隔热层的管道，在管墩或支架处不加管托或管托高度不够，或焊接固定位置不正确。风管、消防管道未设置防晃支架或距离偏远;3、管道安装敷设问题：管道环焊缝与支架净距、直管段两相邻环向焊缝的间距小；管道焊缝成型差,对口错边大，不锈钢管道焊口没有酸洗；管
6、道与支架点焊在一起，影响管道伸缩；管道丝扣连接时，丝扣露出过长、未进行防腐处理、有外露麻丝。管道法兰、阀门不匹配；管道弯头、三通与管子直径不配套，外径不一致；风管软连接存在不同轴和长度过短或过短现象压力排水管道没有安装压力表或安装位置不正确；管道穿墙、楼板不加套管，或长度、规格不符合要求；有的几根管挤在一个套管内，不便于封堵；穿过防火墙、楼板的塑料管道没有加设阻火圈；管道穿过防火卷帘，但没有采取有效封堵。消防水泵入口管倒坡或变径管没有使用偏心大小头；风管防火阀距墙较远，穿越伸缩缝部位没有设置两侧防火阀。防火封堵不严密、材料不阻燃，易烧蚀收缩；当欲封堵的贯穿物在高温下易软化变形或烧蚀收缩时，应采
7、用遇火膨胀型防火封堵材料。防火封堵材料导热系数高的防火封堵材料就不能采用；（防止火焰、烟毒气体及热量的蔓延传播）4、卫生洁具安装问题：成排卫生洁具标高、距离不一致，打胶不均匀；盥洗台高度不满足要求，下部的角铁支架多数只刷了防锈漆，或采用木质支架；医院等公共场所的水龙头没有采用非接触或非手动；地漏安装位置不正确，高度不符合要求，水封高度不够50mm,应安装在楼地面最低处，其篦子顶应低于地面5mmo5、保温保冷问题冷媒管道没有加隔离块，穿墙保温没有保冷，接缝不密实，出现结一仪表接管处封堵不严、管卡式支架处没有加厚处理，露出部分结露较多；冷水泵进口管道支架没有防冷桥措施,或保冷没有延续到支架法兰部位
8、；阀门法兰等拆卸部位外保护层没有收口、外防护壳过长;冷水管道阀门没有单独设保温，与管道连在一起；或阀门盒采用拉硼钉连接，不易维护；金属保护层有的纵向搭接缝设在管子上方,没有设在管中心线下方15-45度处，纵向搭接不顺水。-）质量通病预防措施1）配备好项目技术人员、质检人员，明确责任分工；2）加强质量通病危害性宣传，帮助作业人员了解其内容；3）选择好作业队伍，加强人员素质和技能培训；4）确定质量通病控制的重点（有侧重），建立奖罚措施；5）确定施工方法，深化设计、明确细部做法，下达作业指导书，组织好技术交底（可利用BIM可视化功能）；6）实行样板引路，建立实物或3d样板，明确质量合格标准；7）熟悉
9、规范、图集、图纸要求，加强过程巡检，及时纠正；8）做好原材料采购与验收控制（材质、规格、质量）；9）检验试验及验收策划，建立清单，对易发部位进行预控。（二）建筑给排水及采暖系统安装（消防系统）1.注意消火栓设置参照15s202图集室内消火栓的布置应保证每一个防火分区同层有两支水枪的充实水柱同时到达任何部位。室内消火栓设置时不可跨越防火分区使用。消火栓门开启时，不影响火灾时所必须使用的蔬散通道。水平环网，检修停止使用的消火栓不得超过5个，以此确定是否箱外加阀门。2、室内消火栓箱安装注意4点：一开启角度：按照GB50974-2014消防给水及消火栓系统技术规范箱门的开启不应小于120oo（GB14
10、561-2003消火栓箱不得小于160o）有饰面的消火栓箱门应做成双转轴消火栓暗门（双较链隐藏式合页），箱门上应设置防撞链。箱门上标志：图集04S202室内消火栓安装中：消火栓箱门颜色应与四周墙壁饰面有明显区别，应有消火栓、火警119标志。字体不得小于：高100mm,宽80mmo暗装的消火栓箱应采用水泥砂浆四周嵌实,严禁使用混合砂浆填补。3、注意室内消火栓安装尺寸：参照GB50242栓口方向应朝外，不应安装在门轴侧（开门见栓，开门见钮）；当箱体厚度小于200mm时，应配置旋转型消火栓。栓口中心距地面为HOOmm,允许偏差20mm;消火栓中心距箱侧面为14Omm,距箱后内表面为IoOmm,允许偏
11、差5mm;（图集15S202室内消火栓安装：当配置消防软管卷盘时，距侧壁为250mm,距箱底220mm旦同时配备消防软管卷盘和灭火器时，距底面高度380mm;单栓配轻便消防水龙和灭火器时，距底面高度380mm）o4、注意消防水泵安装：进出水管：应保证消防水池的有效容积能被全部利用；水泵应采取自灌吸水，且吸水管不应少于两条；一消防水泵吸入口应采用有可靠锁定装置的蝶阀，不得用对夹式阀门）；消防水泵吸入管不能有倒坡。管道变径应采用偏心异径管，应管顶平接。立式水泵的减振装置不应采用弹簧减振器。5、消防喷头安装应注意注意启动温度，不可装错。（橙色57。G红色68。0黄色79。G绿色93。C,蓝色141。
12、C,紫色182。C黑色227）注意需要加集热罩（集热板）的部位：当消防喷淋头上方有孔洞、缝隙，应在喷头的上方设置集热罩：a、地下车库梁下增设的喷头（当梁的宽度小于36Omm）;b、如喷淋头安装高度超过5米以上的，需要设置集热罩。c、所有下喷不吊顶的地方（含管排下喷），都必须安装集热罩。d、当消防喷淋头的安装位置与屋顶的距离大于30cm,应安装集热罩。一不需加集热罩：上喷式喷淋头靠近楼板则不需要增加集热罩；在风管下安装的喷淋头不需要增加集热罩；（尺寸圆形直径不小于400mm,方形边长不小于350mm）注意喷头排列布置：块材吊顶应居中布置，暗装喷头应与吊顶贴合紧密。（上喷用于无吊顶的场所，下喷用于
13、有吊顶的场所）。喷淋头距墙不小于300mm,不大于1.8米；上下喷设置。当喷淋头与吊顶距离大于800mm时，且吊顶内有可燃物时需使用上下喷；（如同时满足：a闷顶内配电线路采用不燃材料套管或封闭式金属线槽；b风管保温材料等采用不燃、难燃材料制作;c无其他可燃物）。下喷设置：当梁、风管、管排、桥架宽度大于L2m时，应在其腹面下增设喷头。6、注意防晃支架设置（水喷淋与气体灭火不同）：自动喷水灭火系统：直径大于等于50mm配水干管或配水管，每段应不少于一个防晃支架，间距不大于15m;管道改变方向应增加防晃支架。气体灭火系统：管道末端应采用防晃支架固定，支架与末端喷嘴距离不大于500mmoDN50mm的
14、主干管道，垂直方向和水平方向至少应各装1个防晃支架当穿过建筑物楼层时每层应设1个防晃支架；当水平管道改变方向时，应增设防晃支架。7、充分重视水泵接合器安装:注意安装位置：距马路2m以内，距建筑物不少于5mo距室外消火栓或消防水池距离15-40mo地下式接合器：接合器接口距井盖不大于40Omm,且不小于井盖半径。应有爬梯和进人通道。地上式接合器99S203消防水泵接合器安装图集栓口高度0.7m,成排布置应高度一致、间距均匀。墙壁式接合器高度：GB50242-2002规定：消火栓水泵接合器如设计未要求，栓口距地面应为1.10m（允差20mm）oGB50261-2017规定：自动喷水水泵接合器当设计
