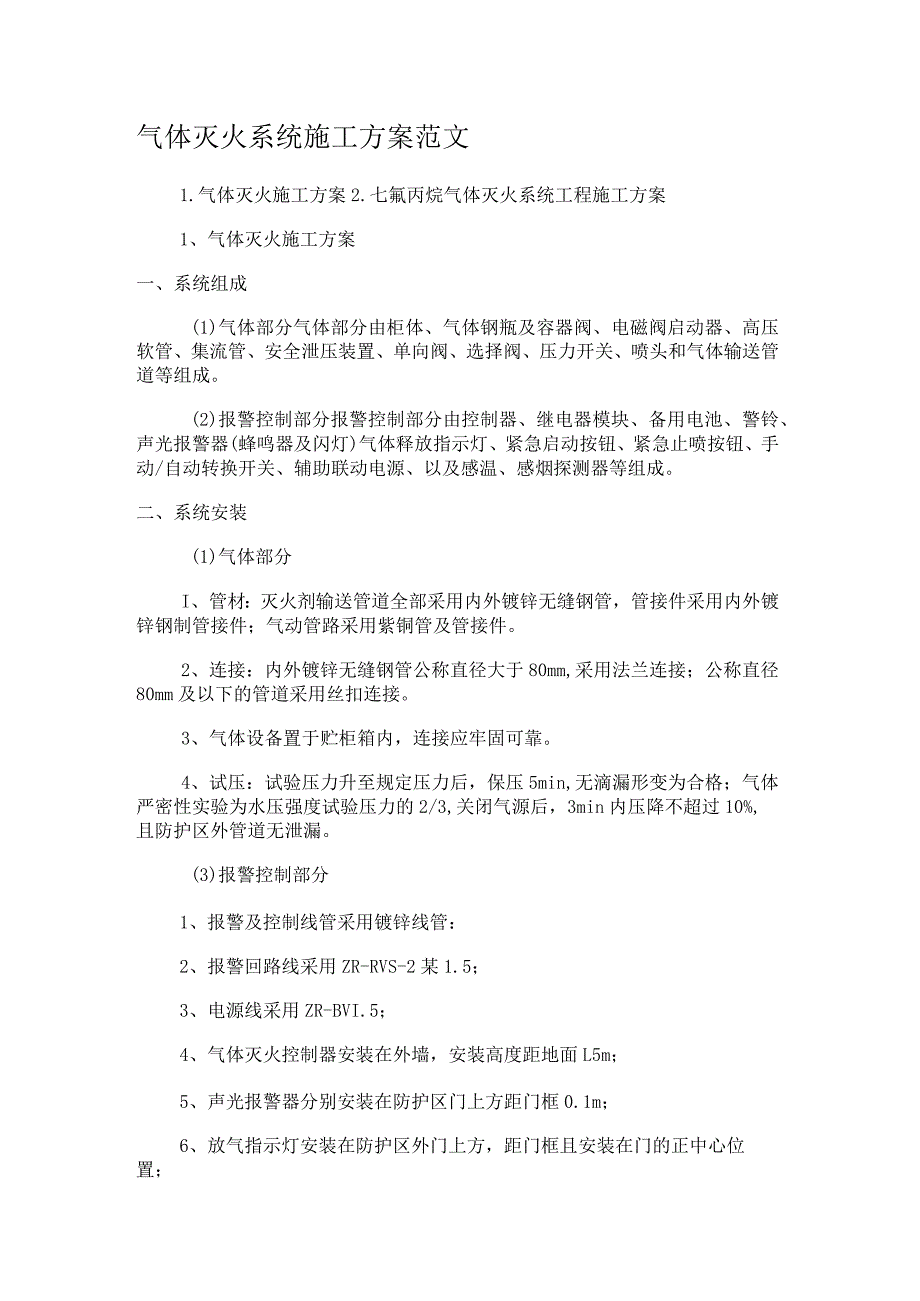

1、气体灭火系统施工方案范文1.气体灭火施工方案2.七氟丙烷气体灭火系统工程施工方案1、气体灭火施工方案一、系统组成(1)气体部分气体部分由柜体、气体钢瓶及容器阀、电磁阀启动器、高压软管、集流管、安全泄压装置、单向阀、选择阀、压力开关、喷头和气体输送管道等组成。(2)报警控制部分报警控制部分由控制器、继电器模块、备用电池、警铃、声光报警器(蜂鸣器及闪灯)气体释放指示灯、紧急启动按钮、紧急止喷按钮、手动/自动转换开关、辅助联动电源、以及感温、感烟探测器等组成。二、系统安装(1)气体部分I、管材：灭火剂输送管道全部采用内外镀锌无缝钢管，管接件采用内外镀锌钢制管接件；气动管路采用紫铜管及管接件。2、连接
2、：内外镀锌无缝钢管公称直径大于80mm,采用法兰连接；公称直径80mm及以下的管道采用丝扣连接。3、气体设备置于贮柜箱内，连接应牢固可靠。4、试压：试验压力升至规定压力后，保压5min,无滴漏形变为合格；气体严密性实验为水压强度试验压力的2/3,关闭气源后，3min内压降不超过10%,且防护区外管道无泄漏。(3)报警控制部分1、报警及控制线管采用镀锌线管：2、报警回路线采用ZR-RVS-2某1.5；3、电源线采用ZR-BVI.5；4、气体灭火控制器安装在外墙，安装高度距地面L5m；5、声光报警器分别安装在防护区门上方距门框0.1m；6、放气指示灯安装在防护区外门上方，距门框且安装在门的正中心位

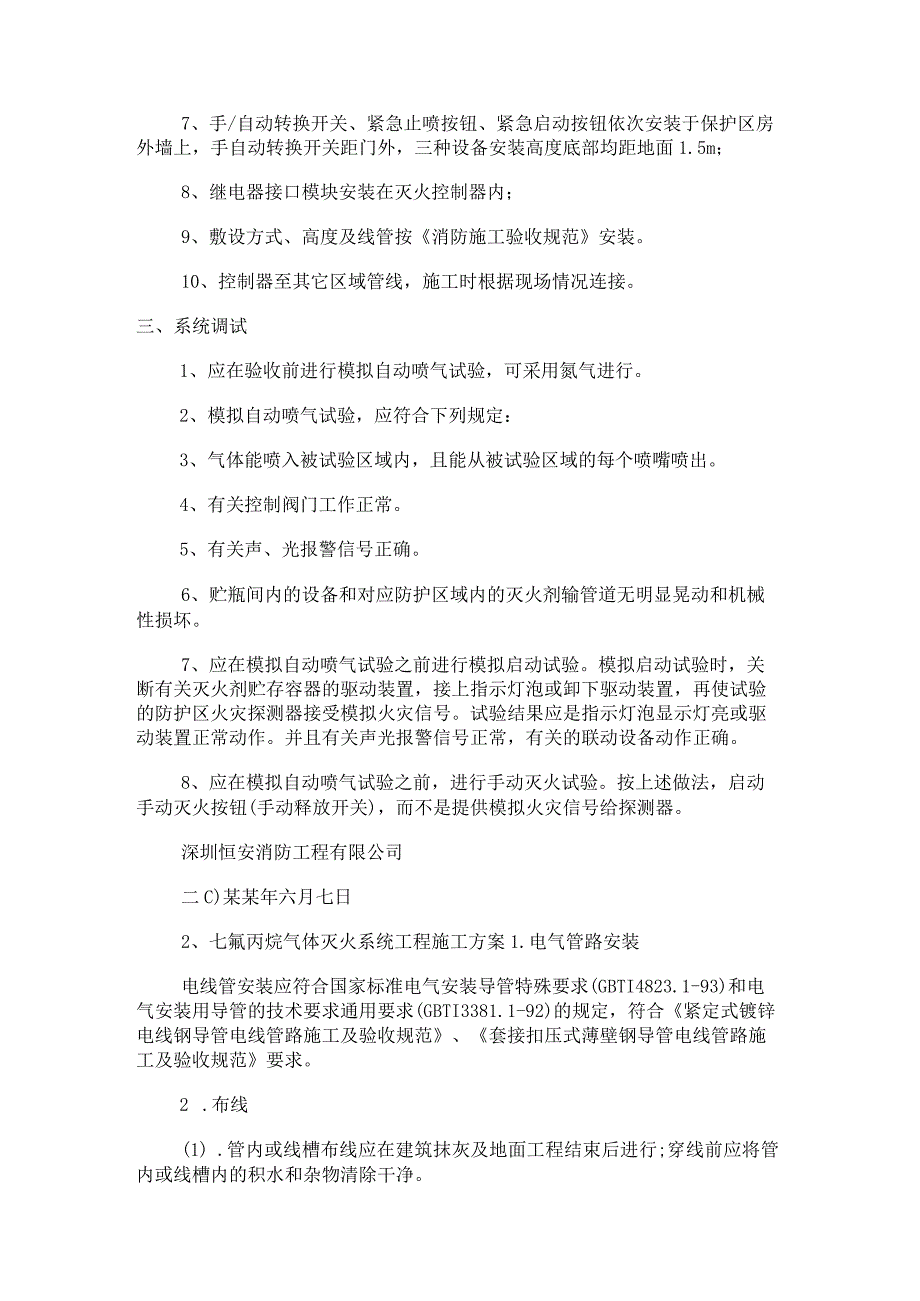

3、置；7、手/自动转换开关、紧急止喷按钮、紧急启动按钮依次安装于保护区房外墙上，手自动转换开关距门外，三种设备安装高度底部均距地面1.5m；8、继电器接口模块安装在灭火控制器内；9、敷设方式、高度及线管按消防施工验收规范安装。10、控制器至其它区域管线，施工时根据现场情况连接。三、系统调试1、应在验收前进行模拟自动喷气试验，可采用氮气进行。2、模拟自动喷气试验，应符合下列规定：3、气体能喷入被试验区域内，且能从被试验区域的每个喷嘴喷出。4、有关控制阀门工作正常。5、有关声、光报警信号正确。6、贮瓶间内的设备和对应防护区域内的灭火剂输管道无明显晃动和机械性损坏。7、应在模拟自动喷气试验之前进行模拟

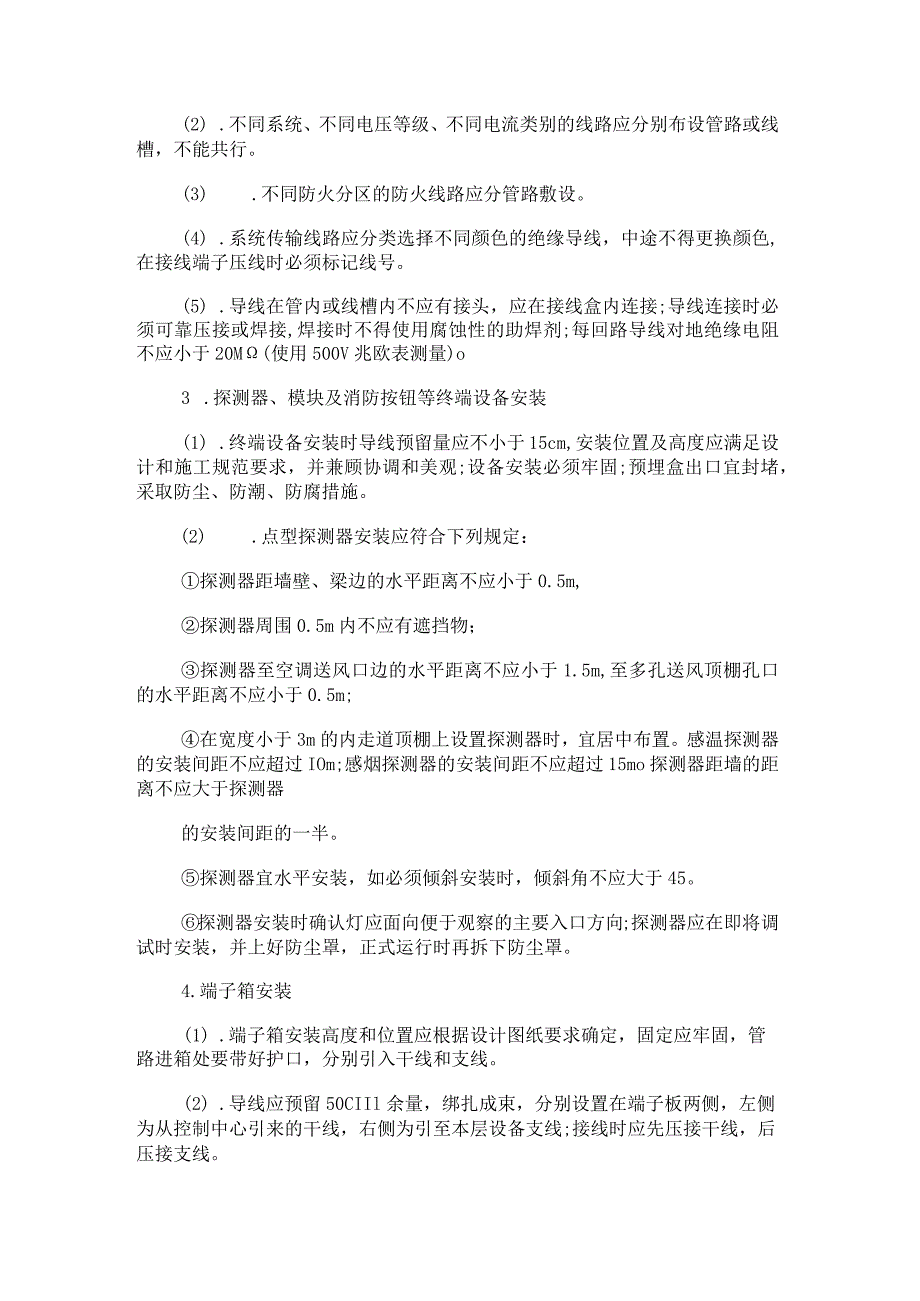

4、启动试验。模拟启动试验时，关断有关灭火剂贮存容器的驱动装置，接上指示灯泡或卸下驱动装置，再使试验的防护区火灾探测器接受模拟火灾信号。试验结果应是指示灯泡显示灯亮或驱动装置正常动作。并且有关声光报警信号正常，有关的联动设备动作正确。8、应在模拟自动喷气试验之前，进行手动灭火试验。按上述做法，启动手动灭火按钮(手动释放开关)，而不是提供模拟火灾信号给探测器。深圳恒安消防工程有限公司二C)某某年六月七日2、七氟丙烷气体灭火系统工程施工方案1.电气管路安装电线管安装应符合国家标准电气安装导管特殊要求(GBTI4823.1-93)和电气安装用导管的技术要求通用要求(GBTI3381.1-92)的规定，符
5、合紧定式镀锌电线钢导管电线管路施工及验收规范、套接扣压式薄壁钢导管电线管路施工及验收规范要求。2 .布线(1) .管内或线槽布线应在建筑抹灰及地面工程结束后进行;穿线前应将管内或线槽内的积水和杂物清除干净。(2) .不同系统、不同电压等级、不同电流类别的线路应分别布设管路或线槽，不能共行。(3) .不同防火分区的防火线路应分管路敷设。(4) .系统传输线路应分类选择不同颜色的绝缘导线，中途不得更换颜色,在接线端子压线时必须标记线号。(5) .导线在管内或线槽内不应有接头，应在接线盒内连接;导线连接时必须可靠压接或焊接,焊接时不得使用腐蚀性的助焊剂;每回路导线对地绝缘电阻不应小于20M(使用50
6、0V兆欧表测量)o3 .探测器、模块及消防按钮等终端设备安装(1) .终端设备安装时导线预留量应不小于15cm,安装位置及高度应满足设计和施工规范要求，并兼顾协调和美观;设备安装必须牢固;预埋盒出口宜封堵，采取防尘、防潮、防腐措施。(2) .点型探测器安装应符合下列规定：探测器距墙壁、梁边的水平距离不应小于0.5m,探测器周围0.5m内不应有遮挡物；探测器至空调送风口边的水平距离不应小于1.5m,至多孔送风顶棚孔口的水平距离不应小于0.5m;在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过IOm;感烟探测器的安装间距不应超过15mo探测器距墙的距离不应大于探测
7、器的安装间距的一半。探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45。探测器安装时确认灯应面向便于观察的主要入口方向;探测器应在即将调试时安装，并上好防尘罩，正式运行时再拆下防尘罩。4.端子箱安装(1) .端子箱安装高度和位置应根据设计图纸要求确定，固定应牢固，管路进箱处要带好护口，分别引入干线和支线。(2) .导线应预留50CIIl余量，绑扎成束，分别设置在端子板两侧，左侧为从控制中心引来的干线，右侧为引至本层设备支线;接线时应先压接干线，后压接支线。(3) .端子箱内各回路线缆应排列整齐，线号清楚。5 .火灾报警控制器安装(1) .火灾报警控制器壁挂安装时，其底边距地面高度不应小于1
8、.5m,落地安装时,其底宜高出地坪0.1-0.2m。(2) .火灾报警控制器安装位置应满足设计图纸和设计规范要求，布局合理，便于维修。(3) .火灾报警控制器应安装牢固，不得倾斜。控制器的主电源应直接与消防电源连接，并有明显标志;控制器接地应牢固，并有明显标志。采用专用接地装置时，接地电阻不应大于4Q;采用共用接地装置时，接地电阻不应大于IQ0(4) .火灾报警控制器内配线应整齐、牢固，绑扎成束，避免交叉。(5) .导线应留有不小于20cm的余量，端子板的每个接线端接线不得超过两根。6 .消防控制设备接线调试(1) .消防控制设备接线应在控制设备自身调试完毕后根据设备接线图进行,必要时应由设备
9、厂家技术人员协助进行。(2) .消防控制设备外接导线采用金属软管作护套时，其长度不宜大于1m,并应采用管卡固定牢固，金属软管两端应与设备接线盒(箱)采用锁母固定，并作好接地。(3) .消防控制设备盘(柜)内不同电压等级、不同类别的端子应分开，并有明显标志。7 .隐蔽工程验收和系统调试(1) .吊顶内管线和接地装置施工完毕后,应及时报请建设单位和监理部门进行验收,验收合格后方可进行下一工序施工.(2) .火灾自动报警系统调试应在建筑内部装修和系统施工结束后进行。调试负责人必须由有资格的专业技术人员担任。(3) .系统调试应在对各火灾报警装置和消防控制设备逐个单机通电检验正常后方可进行。(4) .
10、火灾自动报警系统应在连续运行12Oh无故障后，填写调试报告。本套HFC-227七氟丙烷气体自动灭火系统是依据有关消防规范对南宁市人民政府计算机中心机房进行设计，设计包含90L气体灭火药剂储瓶3瓶组并由2个保护区组成。以下是根据有关消防设备安装规范及建筑施工规范制定的施工组织设计方案，而且因为计算机中心机房按照相关消防规范属于重点保护对象，所以为了保证施工质量，在设计施工方案时着重提高了要求，具体施工方案如下：一 .通用规定1 .气体灭火系统的施工应按中心机房的设计施工图纸和技术文件进行，不得随意更改。2 .集流管的制作、阀门及高压软管的安装、管道及支架的制作安装以及管道的吹洗、试验、涂漆要符合
11、现行国家标准工业管道工程施工及验收规范中的有关规定。二 .灭火剂输送管道的安装1 .管道螺纹连接的密封填料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将密封填料挤入管内，连接后，应将外部清理干净。2 .已镀锌的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰连接时，应对被焊接损坏的镀锌层另做防腐处理。3 .管道穿过墙壁、楼板处应安装套管。穿墙套管的长度应和墙厚相等。管道与套管间的空隙应采用柔性不燃材料填塞密实。4 .管道应固定牢固，管道支、吊架的最大间距应符合下列规定：略5 .管道末端喷嘴处应采用支架固定，支架与喷嘴间的管道长度不应大于500MM；公称通径大于或等于50MM的主干管道
12、，垂直方向和水平方向至少应安装一个防晃支架，穿过多层建筑物时每层应设一个防晃支架，水平长度过长时应增设防晃支架。拧紧，连接口垂直向下，将高压软管安装后使其扭曲度不产生附加应力，把所定的方向调整到符合要求后，固定拧紧即可。集流管安装前应清洗内腔并封闭进出口。集流管应固定在支、框架上。支、框架应固定牢靠，且应做防腐处理。集流管上的泄压装置的泄压方向不应朝向操作面。集流管外表面应涂红色油漆。喷嘴安装：喷嘴安装时应根据设计图纸要求，对号入座，不得任意调换、装错。以免影响安装质量。喷嘴与管道连接采用丝扣，具体安装方式详见管道连接。安装在吊顶下的带装饰罩的喷嘴，其装饰罩应紧贴吊顶,喷头位置应结合装饰吊顶尺
13、寸经行适当调整，保证喷头在活动吊顶的中间，以保证美观要求。储存容器的安装1、储存容器的操作面距墙或操作面之间的距离不宜小于LOmo2、储存容器上的压力表应朝向操作面，安装高度和方向应一致。3、储存容器的支、框架应固定牢靠，且应做防腐处理。1、在安装电磁阀前，要确认电磁阀启动器处于未启动状态，如果已经启动，不要安装。安装后（验收前）应确认控制盘到电磁阀启动器的电源已经断开，如不断开电源会引起误喷。2、电磁启动器应安装在压力启动器顶部的螺纹上并拧紧。压力启动器安装：1、在瓶头阀顶部的螺纹上安装压力启动器并拧紧（用手即可）。2、在安装压力启动器前，要确认压力启动器处于未启动状态，如果已经启动，不要安
14、装。高压释放软管：1、从瓶头阀上把球型单向阀的旋塞卸下（确认弹簧和球体在阀中，它们不能被卸走，如果卸下，则在启动时瓶头阀不会动作）。2、把接头和90度螺纹弯头或螺纹三通拧到阀上，在所有的阳螺纹上使用少量的密封胶。3、通过三通、接头、弯头将不锈钢启动软管接至钢瓶瓶头阀上。手拉启动器安装：1、手拉启动器应安装在墙上距地面高度L5米处，应安装牢固并不得倾斜。2、最末端的手拉启动器应安装4.7K的检测电阻。紧急停止开关：1、紧急停止开关应安装在墙上距地高度1.5米处，应安装牢固并不得倾斜。2、最末端的紧急停止开关应分别安装4.7K的检测电阻。系统试压：1、气压强度试验：气压强度试压时应以不大于0.5M
