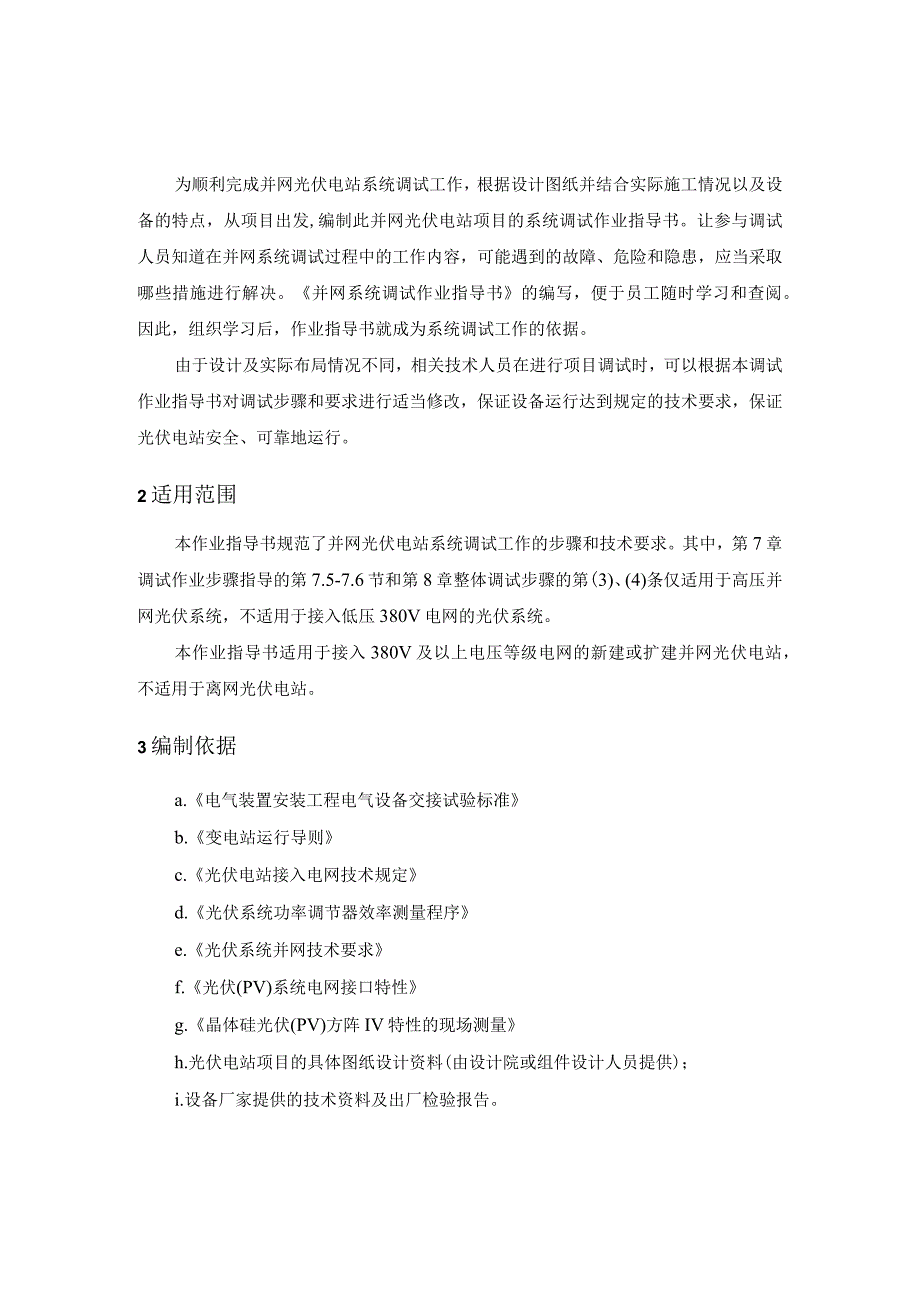

1、清洁能源光伏发电项目系统调试作业指导书并网系统4 1JIJ*.22JTJQill23J彳衣-25 1.周试人IZi和L周试工具配置.36 .47 网1*周试流程图.78 VJ永才曰导77.1/匚.77.2流配电柜试87.3*87.4乂流配电柜试*97.5i&j1；，:*7.6升压变压器试.108.1整体联调准备1082JaW11附表1直流/匚流箱1周试记录表11附表2：并网逆变器调试记录表（含交/直流配电柜）13附表3：高压开关柜调试记录表15附表4：升压变压器调试记录表16为顺利完成并网光伏电站系统调试工作，根据设计图纸并结合实际施工情况以及设备的特点，从项目出发,编制此并网光伏电站项目的系
2、统调试作业指导书。让参与调试人员知道在并网系统调试过程中的工作内容，可能遇到的故障、危险和隐患，应当采取哪些措施进行解决。并网系统调试作业指导书的编写，便于员工随时学习和查阅。因此，组织学习后，作业指导书就成为系统调试工作的依据。由于设计及实际布局情况不同，相关技术人员在进行项目调试时，可以根据本调试作业指导书对调试步骤和要求进行适当修改，保证设备运行达到规定的技术要求，保证光伏电站安全、可靠地运行。2适用范围本作业指导书规范了并网光伏电站系统调试工作的步骤和技术要求。其中，第7章调试作业步骤指导的第7.5-7.6节和第8章整体调试步骤的第(3)、(4)条仅适用于高压并网光伏系统，不适用于接入

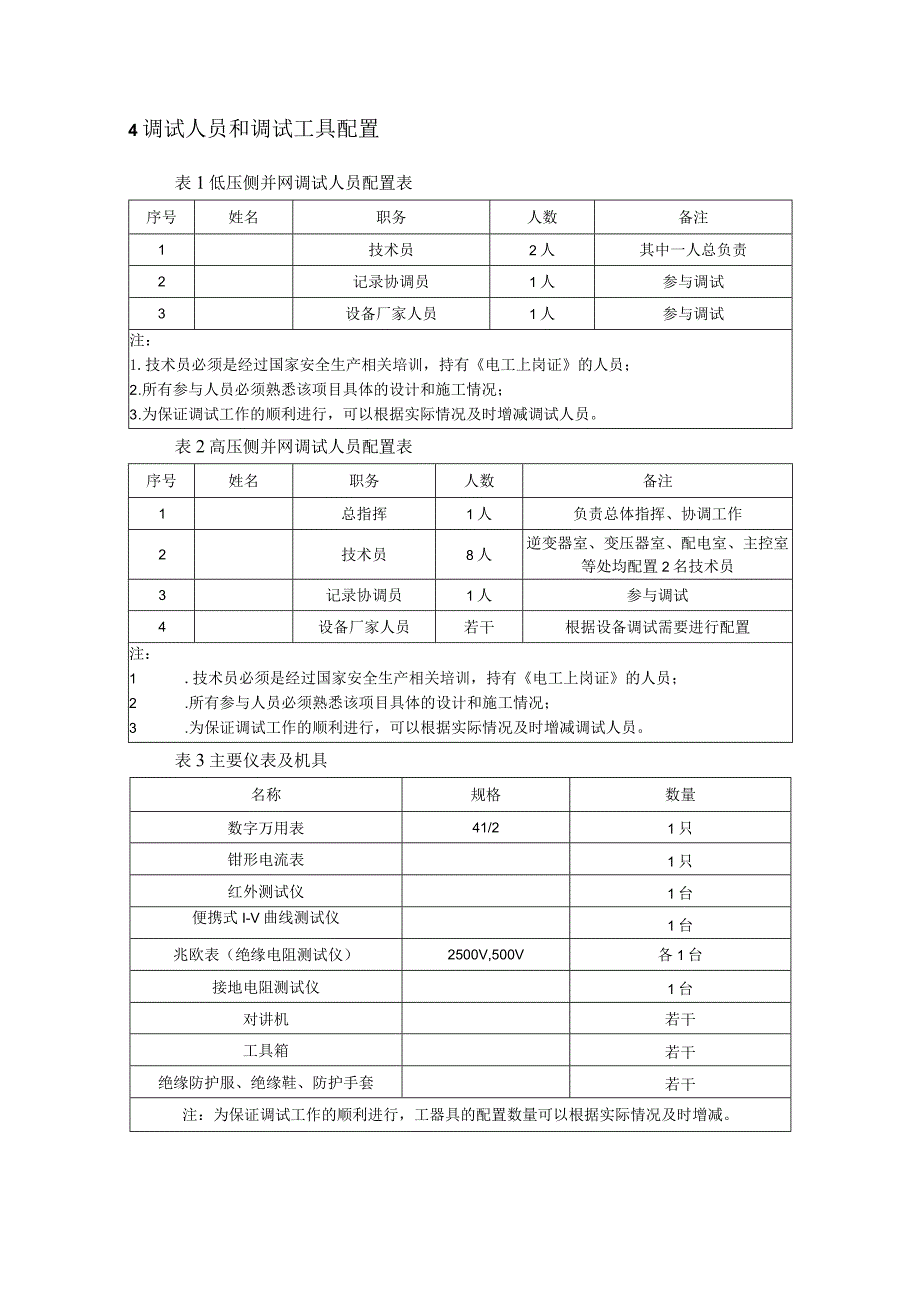

3、低压380V电网的光伏系统。本作业指导书适用于接入380V及以上电压等级电网的新建或扩建并网光伏电站，不适用于离网光伏电站。3编制依据a.电气装置安装工程电气设备交接试验标准b.变电站运行导则c.光伏电站接入电网技术规定d.光伏系统功率调节器效率测量程序e.光伏系统并网技术要求f.光伏(PV)系统电网接口特性g.晶体硅光伏(PV)方阵IV特性的现场测量h.光伏电站项目的具体图纸设计资料(由设计院或组件设计人员提供)；i.设备厂家提供的技术资料及出厂检验报告。4调试人员和调试工具配置表1低压侧并网调试人员配置表序号姓名职务人数备注1技术员2人其中一人总负责2记录协调员1人参与调试3设备厂家人员1
4、人参与调试注：1.技术员必须是经过国家安全生产相关培训，持有电工上岗证的人员；2 .所有参与人员必须熟悉该项目具体的设计和施工情况；3 .为保证调试工作的顺利进行，可以根据实际情况及时增减调试人员。表2高压侧并网调试人员配置表序号姓名职务人数备注1总指挥1人负责总体指挥、协调工作2技术员8人逆变器室、变压器室、配电室、主控室等处均配置2名技术员3记录协调员1人参与调试4设备厂家人员若干根据设备调试需要进行配置注：1 .技术员必须是经过国家安全生产相关培训，持有电工上岗证的人员；2 .所有参与人员必须熟悉该项目具体的设计和施工情况；3 .为保证调试工作的顺利进行，可以根据实际情况及时增减调试人员
5、。表3主要仪表及机具名称规格数量数字万用表41/21只钳形电流表1只红外测试仪1台便携式I-V曲线测试仪1台兆欧表（绝缘电阻测试仪）2500V,500V各1台接地电阻测试仪1台对讲机若干工具箱若干绝缘防护服、绝缘鞋、防护手套若干注：为保证调试工作的顺利进行，工器具的配置数量可以根据实际情况及时增减。5安全要求a.参与调试的技术人员需持有特种作业人员操作证（电工），具备从事电气设备安装、维修等工作的相关资质证书等。b.所有相关调试人员必须服从总负责人的统一安排，统一管理。c.所有参加调试人员都必须经过安全技术培训。d.调试过程中，相关操作人员必须作好安全防范措施，必须穿戴好绝缘防护物品。e.在调
6、试过程中，必须在不少于两个人的情况下进行操作调试，其中一人操作调试，一人监护。f.在调试过程中，调试人员应严格按照每道工序的调试步骤进行操作，上道工序调试合格后，才能进入下道工序，严禁违章操作。g.正确使用仪器仪表，防止短路现象的发生。h.电气设备的额定工作电压必须与电源电压等级相符，电气设备的操作顺序必须按规范要求进行，保证电气操作安全。i电气装置遇到跳闸时，不得强行合闸，以免烧坏电气设备。应查明其原因，排除故障后方可再合闸。j.严禁带电作业或采用预约送电时间的方式进行电气调整或检修；调整、检修前必须先切断电源，在电源开关上挂“禁止合闸”，“有人工作”的警告牌。警告牌的挂、取应由专人负责。k
7、.禁止带电直接插拔直流侧光伏电缆的接插头，插拔接插头一定要提前断开汇流箱的断路器。1.调试过程中，非工作人员不允许进入光伏系统带电区域。m.设备的柜门或箱体门要方便开关和上锁，保证操作人员的人身安全。6调试准备a.并网整套启动试验前必须具备的条件：1）与并网整套启动试验有关的一、二次电气设备的安装工作应全部结束。2）与并网整套启动试验有关的一、二次电气设备的静态调试、试验工作应全部结束，均应符合有关验收标准的要求。3）与并网整套启动试验有关设备的继电保护，已按整定值要求调试整定完毕，并可投入运行。4)与并网整套启动试验有关的各系统控制、保护、音响信号等二次回路均已逐项传动试验完毕，正确可靠，符
8、合要求。5)与并网整套启动试验有关的带电房间应锁门，带电区域应有遮栏，并设警告标志牌。6)与并网整套启动试验有关的带电体周围应无杂物，道路畅通平整，电缆沟及管道沟盖板均应盖好。7) 与并网整套启动试验有关的设备编号清楚、着色正确。8) PT回路一、二次熔丝，直流控制回路熔丝需备齐并备有备品。9) 所有一次设备的接地线要明显，并应和接地网可靠联接，接地网的接地电阻应合格。10) 所有电气一次、二次设备全部通过验收，并有验评表。11) 所有电气一次及电气二次相序核对完成，并确保无误。12) 消防设施完善，逆变器室、变压器、IOKV开关室等处应有足够的电气灭火器。13) 通讯设备应畅通，照明应充足，
9、事故照明试验正常、通风良好。14) 所有参加启动人员要持证才能进入现场，无关人员一律不准进入。b.并网准备D汇流箱、并置箱、总箱检查检查汇流箱内所有接线，需牢固可靠。用万用表测量极性是否正确，开路电压是否符合要求。紧固箱内所有接线螺栓。确保所有断路器处于OFF状态。2) 逆变器检查 确保直流配电柜及交流配电柜断路器均处于OFF位置； 检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕； 检查确认机器内所有螺钉、线缆、接插件连接牢固，器件(如吸收电容、软启动电阻等)，无松动、损坏；检查防雷器、熔断器完好、无损坏；检查确认逆变器直流断路器、交流断路器动作是否灵活，正确；检查确认DC连接线缆
10、极性正确，端子连接牢固； 检查AC电缆连接，电压等级、相序正确，端子连接牢固； 检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好；检查机器内设备设置是否正确； 以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；模拟设置温度参数，检查冷却风机是否有效(检查完成后，参数设置要改回到出厂设置状态)。 确认检查后，除去逆变器检查时临时连接的控制电源，置逆变器断路器于OFF状态；3) 箱式变压器检查 检查一次侧、二次侧绝缘是否良好，环网柜进高压电缆绝缘良好。检查相序是否正确。检查所有接
11、线螺栓是否紧固。 检查温度传感器是否损坏，并安在指定位置。 检查箱内无杂物，是否清理干净。检查变压器分接位置螺栓是否紧固。检查环网柜操作机构灵活，分合闸动作可靠。 检查辅助变压器箱内接线良好，各元器件无损坏，温控器已恢复接线。检查接地是否良好，接地检测装置指示正常。所有隔离开关及断路器处于分闸状态。4) 高压开关柜检查测量母线和各支路的绝缘电阻是否合格。检查各支路接线是否正确。控制回路送电，电动操作断路器灵活无卡涩现象。检查仪表显示正常。手动操作断路器应可靠分合闸。电磁锁动作正常。继电保护系统工作正常。所有隔离开关及断路器处于分闸位置。5) 60KV升压站检查 检查主变压器接线牢固，接线组别正
12、确，相序正确。 检查所有螺栓均已紧固完成。 升压站内应无杂物。主变接地系统检查接线无误。 断路器、隔离开关操作机构灵活可靠，绝缘强度合格，所有断路器、隔离开关处于分闸位置。6) 二次系统检查电站监控系统运行正常，所有数据采集信号均能正常显示。 所有仪表工作正常，无报警。 继电保护系统工作正常。远方操作分合闸系统正常。7并网调试流程图用便携式I-V曲线测 试仪检查光伏组件 串，排除隐患升压变压器调试直流汇流箱调试高压开关调试并网系统整体联调进入试运行阶段8调试作业步骤指导8.1 汇流箱调试光伏组件串的电压、电流测试应在日照光强大于200Wm2条件下进行，如不符合测试条件，不能进行测试，但应记录未测方阵位置，待符合测试条件时及时补测。汇流箱调试步骤如下：a.检查汇流箱的外观、电缆的标识等，并和图纸进行校对，发现问题要及时更正；检查汇流箱说明书、图纸等资料是否齐全，箱门内侧是否张贴原理图说明。b.用兆欧表（或绝缘电阻测试仪）测量汇流箱的绝缘电阻，并记录；用接地电阻测试仪测量汇流箱的接地电阻，并记录。c.取下正、负极的熔断器，逐路测量各个光伏串的开路电压，短路电流,并记录（若
