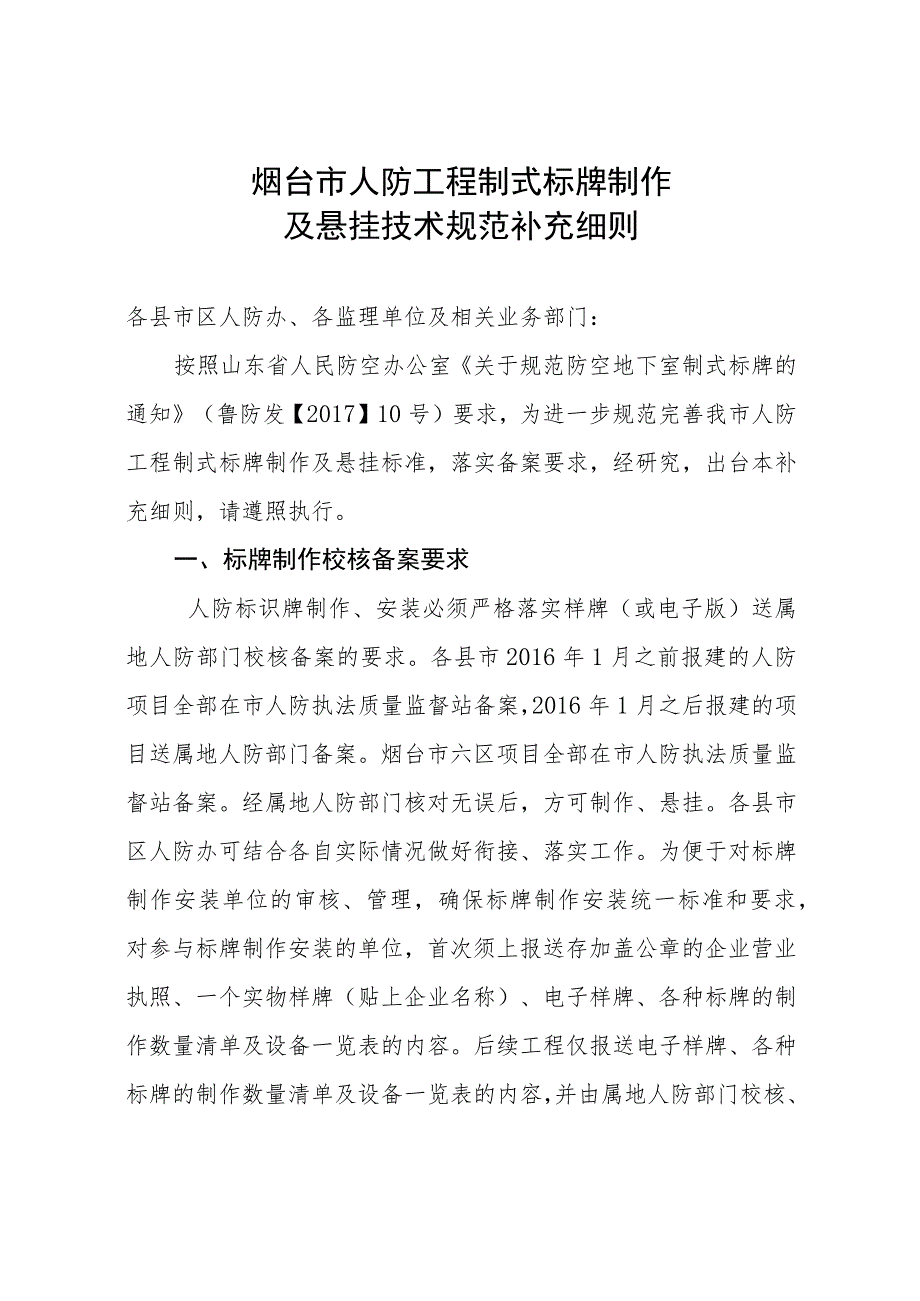

烟台市人防工程制式标牌制作及悬挂技术规范补充细则.docx_第1页
第1页 / 共4页

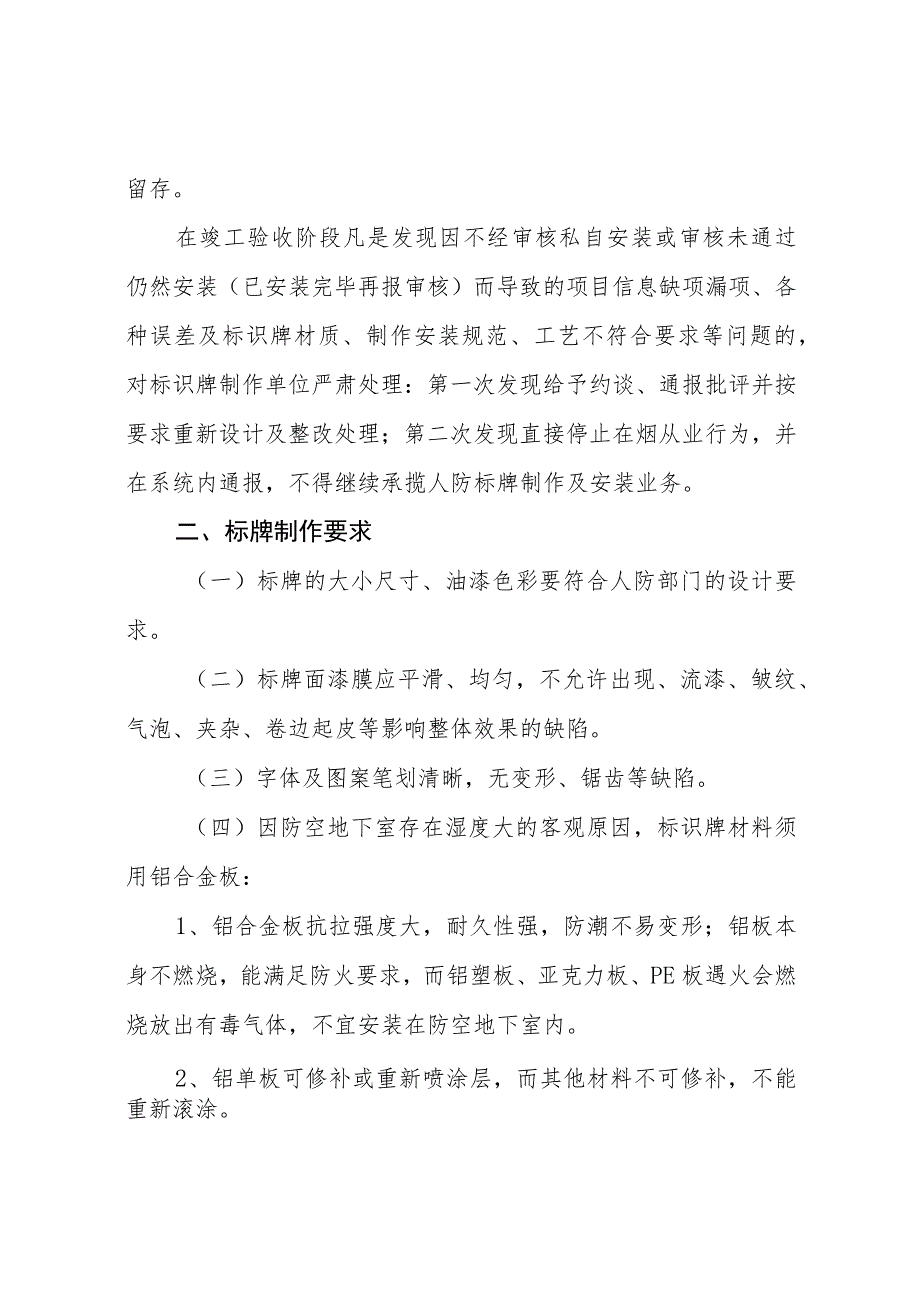

烟台市人防工程制式标牌制作及悬挂技术规范补充细则.docx_第2页
第2页 / 共4页

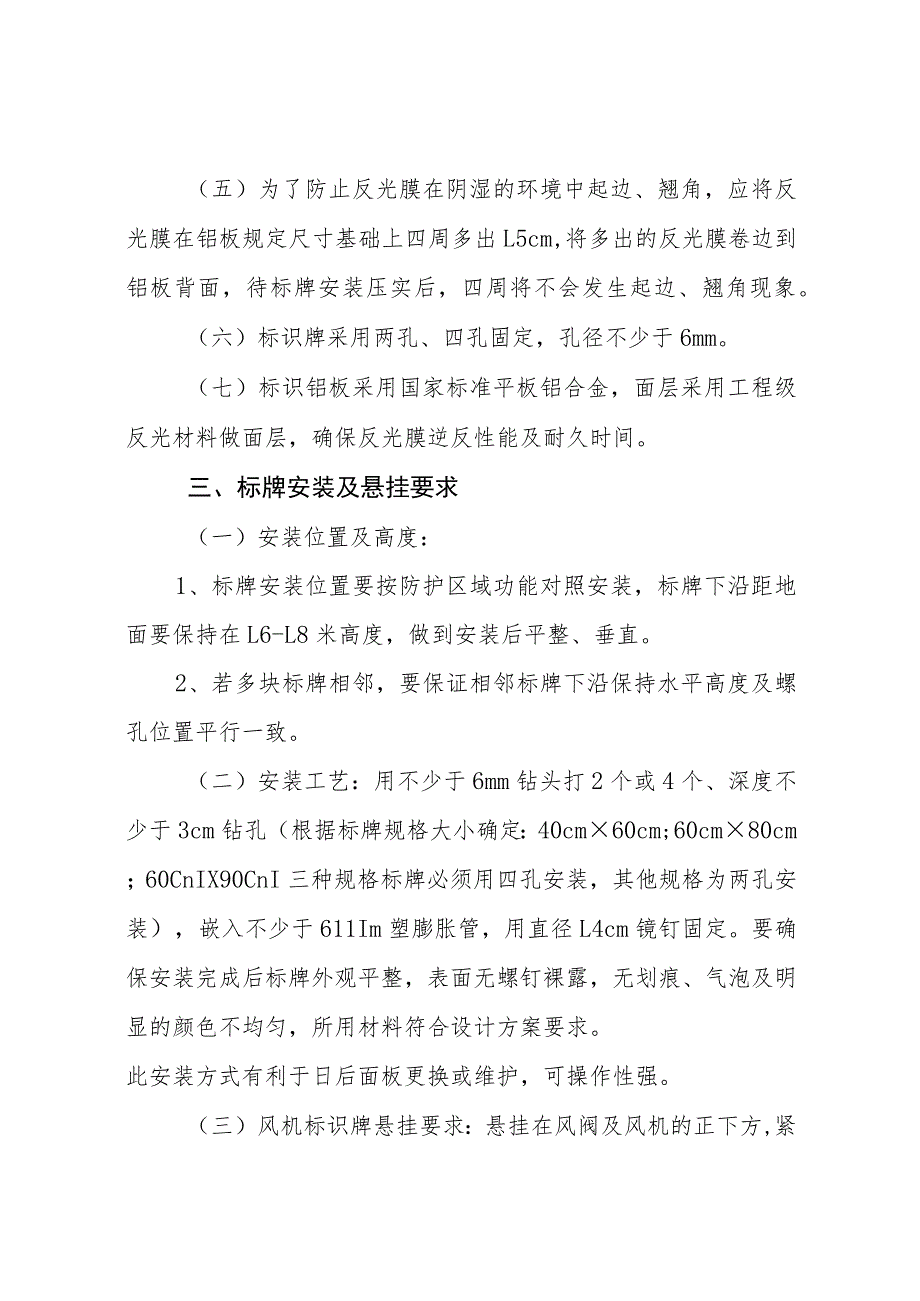

烟台市人防工程制式标牌制作及悬挂技术规范补充细则.docx_第3页
第3页 / 共4页
烟台市人防工程制式标牌制作及悬挂技术规范补充细则.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《烟台市人防工程制式标牌制作及悬挂技术规范补充细则.docx》由会员分享,可在线阅读,更多相关《烟台市人防工程制式标牌制作及悬挂技术规范补充细则.docx(4页珍藏版)》请在第壹文秘上搜索。

1、烟台市人防工程制式标牌制作及悬挂技术规范补充细则各县市区人防办、各监理单位及相关业务部门:按照山东省人民防空办公室关于规范防空地下室制式标牌的通知(鲁防发【2017】10号)要求,为进一步规范完善我市人防工程制式标牌制作及悬挂标准,落实备案要求,经研究,出台本补充细则,请遵照执行。一、标牌制作校核备案要求人防标识牌制作、安装必须严格落实样牌(或电子版)送属地人防部门校核备案的要求。各县市2016年1月之前报建的人防项目全部在市人防执法质量监督站备案,2016年1月之后报建的项目送属地人防部门备案。烟台市六区项目全部在市人防执法质量监督站备案。经属地人防部门核对无误后,方可制作、悬挂。各县市区人

2、防办可结合各自实际情况做好衔接、落实工作。为便于对标牌制作安装单位的审核、管理,确保标牌制作安装统一标准和要求,对参与标牌制作安装的单位,首次须上报送存加盖公章的企业营业执照、一个实物样牌(贴上企业名称)、电子样牌、各种标牌的制作数量清单及设备一览表的内容。后续工程仅报送电子样牌、各种标牌的制作数量清单及设备一览表的内容,并由属地人防部门校核、留存。在竣工验收阶段凡是发现因不经审核私自安装或审核未通过仍然安装(已安装完毕再报审核)而导致的项目信息缺项漏项、各种误差及标识牌材质、制作安装规范、工艺不符合要求等问题的,对标识牌制作单位严肃处理:第一次发现给予约谈、通报批评并按要求重新设计及整改处理

3、;第二次发现直接停止在烟从业行为,并在系统内通报,不得继续承揽人防标牌制作及安装业务。二、标牌制作要求(一)标牌的大小尺寸、油漆色彩要符合人防部门的设计要求。(二)标牌面漆膜应平滑、均匀,不允许出现、流漆、皱纹、气泡、夹杂、卷边起皮等影响整体效果的缺陷。(三)字体及图案笔划清晰,无变形、锯齿等缺陷。(四)因防空地下室存在湿度大的客观原因,标识牌材料须用铝合金板:1、铝合金板抗拉强度大,耐久性强,防潮不易变形;铝板本身不燃烧,能满足防火要求,而铝塑板、亚克力板、PE板遇火会燃烧放出有毒气体,不宜安装在防空地下室内。2、铝单板可修补或重新喷涂层,而其他材料不可修补,不能重新滚涂。(五)为了防止反光

4、膜在阴湿的环境中起边、翘角,应将反光膜在铝板规定尺寸基础上四周多出L5cm,将多出的反光膜卷边到铝板背面,待标牌安装压实后,四周将不会发生起边、翘角现象。(六)标识牌采用两孔、四孔固定,孔径不少于6mm。(七)标识铝板采用国家标准平板铝合金,面层采用工程级反光材料做面层,确保反光膜逆反性能及耐久时间。三、标牌安装及悬挂要求(一)安装位置及高度:1、标牌安装位置要按防护区域功能对照安装,标牌下沿距地面要保持在L6-L8米高度,做到安装后平整、垂直。2、若多块标牌相邻,要保证相邻标牌下沿保持水平高度及螺孔位置平行一致。(二)安装工艺:用不少于6mm钻头打2个或4个、深度不少于3cm钻孔(根据标牌规

5、格大小确定:40cm60cm;60cm80cm;60CnIX90CnI三种规格标牌必须用四孔安装,其他规格为两孔安装),嵌入不少于611Im塑膨胀管,用直径L4cm镜钉固定。要确保安装完成后标牌外观平整,表面无螺钉裸露,无划痕、气泡及明显的颜色不均匀,所用材料符合设计方案要求。此安装方式有利于日后面板更换或维护,可操作性强。(三)风机标识牌悬挂要求:悬挂在风阀及风机的正下方,紧固结实,紧固件要求金属材质且不易生锈,质地坚韧(可用10号以上的镀锌铁丝及铜丝或不锈钢卡环)。风机及风阀操作代号、设备一览表中内容要求直接打印在标识牌上(为防止出错要提前做好对照)。四、其他要求(一)如防空地下室在负二层以下的工程内,应在地下一层及以下设置防空地下室指引标识,从而便于引导人员迅速躲避、准确找到掩蔽位置,提高防空袭反应时间。(二)烟台市人防工程制式标牌制作及悬挂技术规范详细规定了人员隐蔽工程的标牌制作要求。法定义务的配套工程、防空专业队工程、医疗救护等工程标牌制作请咨询烟台市人防执法质量监督站,制作样式参照烟台市人防工程制式标牌制作及悬挂技术规范及补充细则中的要求。(三)铝制标牌样品参照图,请登录烟台市人民防空办公室网站政策与文件一栏自行下载。(四)该补充细则由烟台市人防执法质量监督站负责解释,自2018年1月1日起施行。
