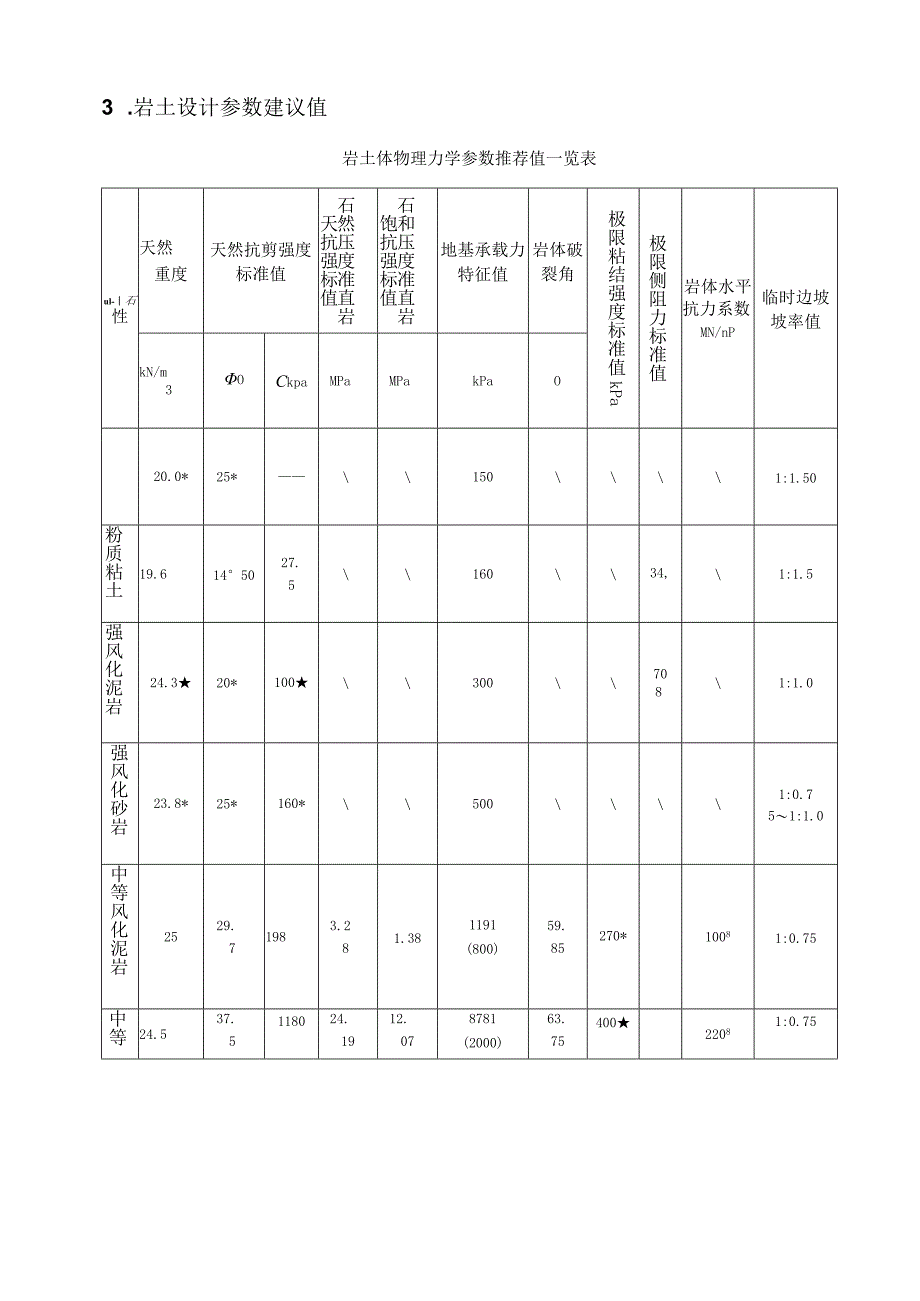

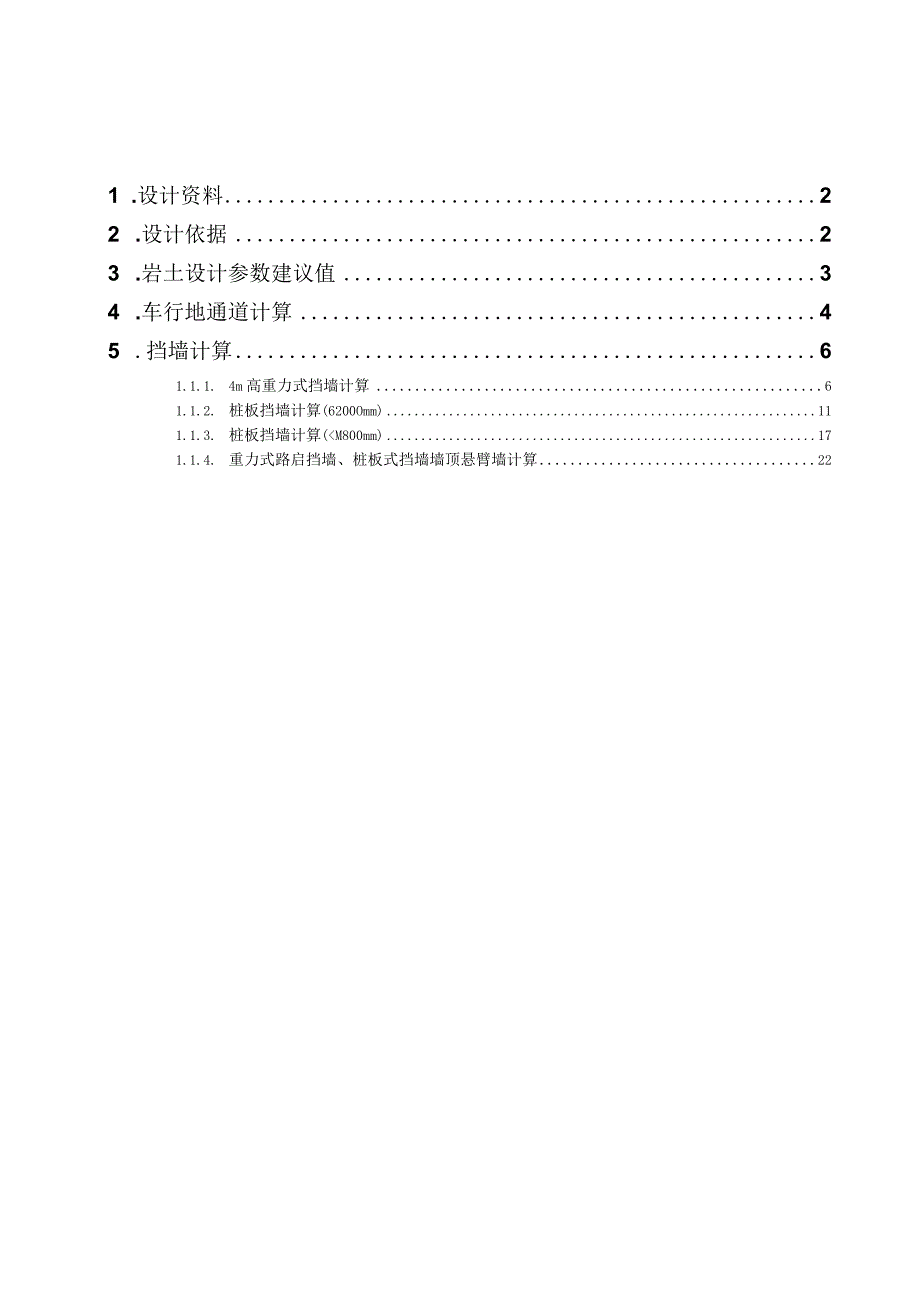

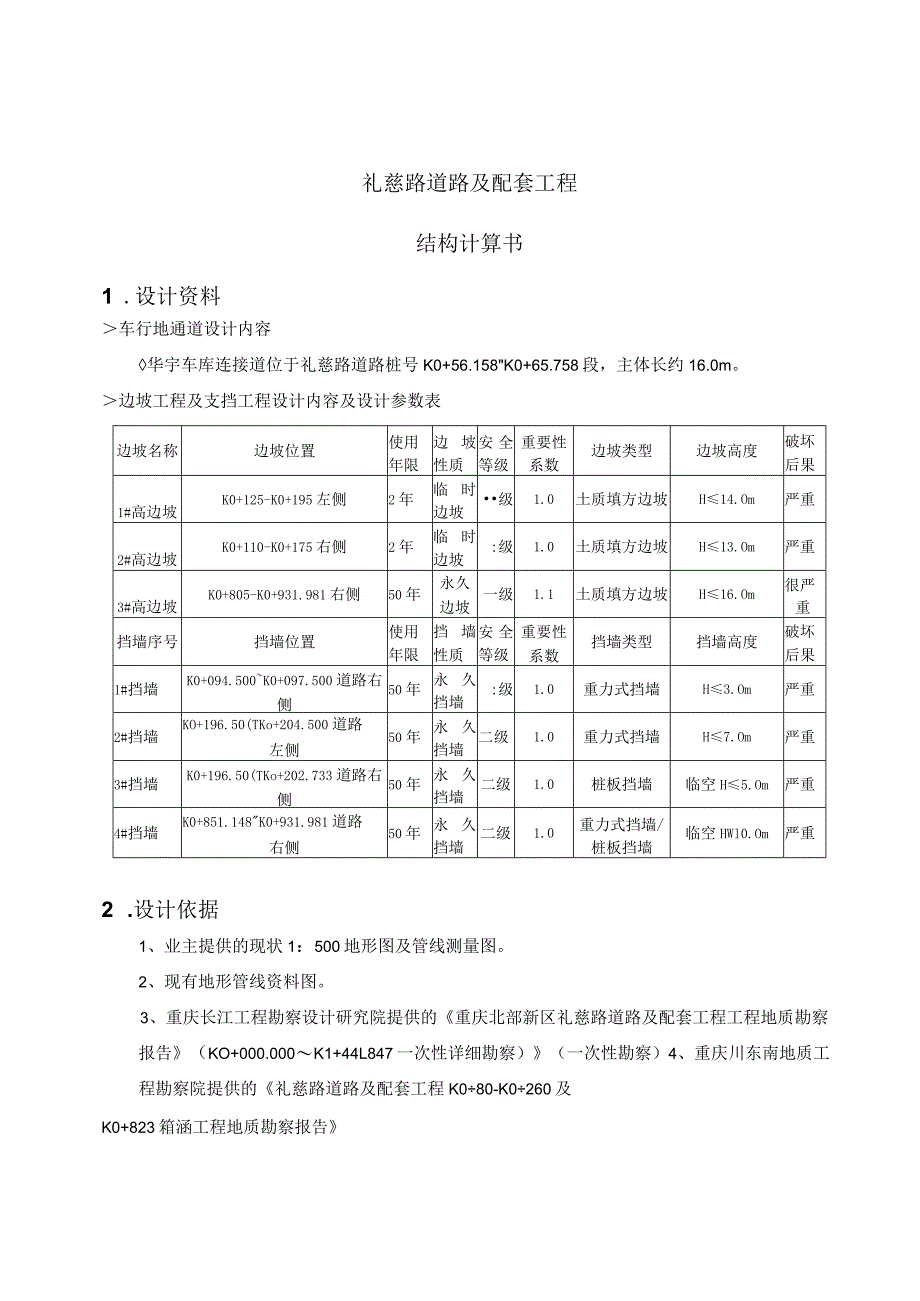

1、1 .设计资料22 .设计依据23 .岩土设计参数建议值34 .车行地通道计算45 .挡墙计算61.1.1. 4m高重力式挡墙计算61.1.2. 桩板挡墙计算(6200Omm)111.1.3. 桩板挡墙计算(1.300滑动稳定方程验算：滑动稳定方程满足：方程值=9.004(kN)0.0地基土层水平向：滑移力=85.789(kN)抗滑力=120.840(kN)地基土层水平向：滑移验算满足：Kc2=1.4091.300(二)倾覆稳定性验算相对于堵趾点，墙身重力的力臂Zw=1.410(m)相对于墙趾点，Ey的力臂Zx=2.413(m)相对于墙趾点，EX的力臂Zy=1.344(In)验算挡土墙绕墙趾的
2、倾覆稳定性倾覆力矩=115.260(kN-m)抗倾覆力矩=399.214(kN-m)倾覆验算满足：KO=3.4641.500倾覆稳定方程验算：倾覆稳定方程满足：方程值=259.657(kN-m)0.0(三)地基应力及偏心距验算基础类型为天然地基，验算堵底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力=240.561(kN)作用于墙趾下点的总弯矩=283.954(k2m)基础底面宽度B=3.088(m)偏心距e=0.364(m)基础底面合力作用点距离基础趾点的距离Zn=1.180(m)基底压应力：趾部=132.944踵部=22.847(kPa)最大应力与最小应力之比=132.944/22.847=5.819作用于
