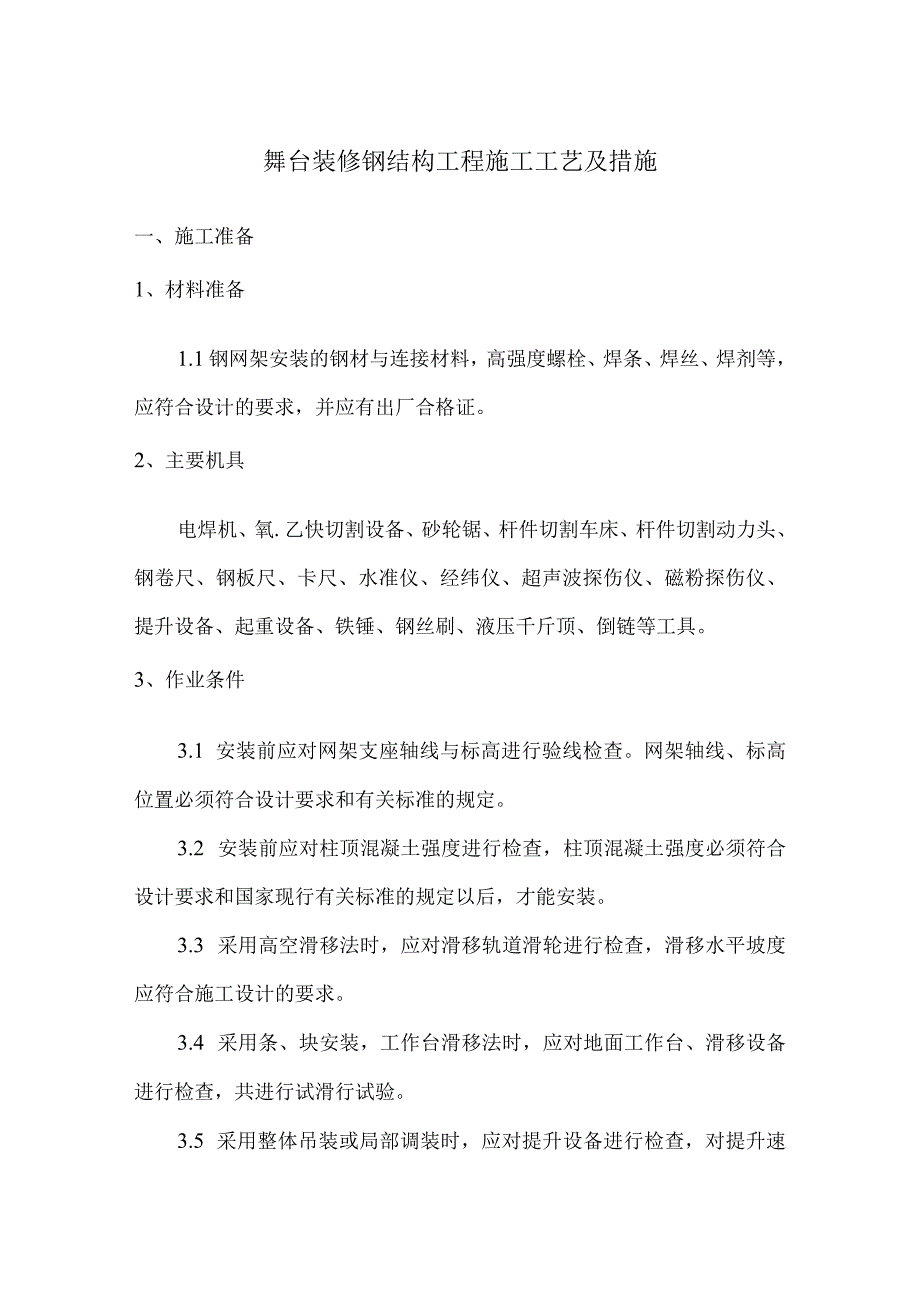

1、舞台装修钢结构工程施工工艺及措施一、施工准备1、材料准备1.1钢网架安装的钢材与连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。2、主要机具电焊机、氧.乙快切割设备、砂轮锯、杆件切割车床、杆件切割动力头、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、超声波探伤仪、磁粉探伤仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。3、作业条件3.1 安装前应对网架支座轴线与标高进行验线检查。网架轴线、标高位置必须符合设计要求和有关标准的规定。3.2 安装前应对柱顶混凝土强度进行检查，柱顶混凝土强度必须符合设计要求和国家现行有关标准的规定以后，才能安装。3.3 采用高空滑

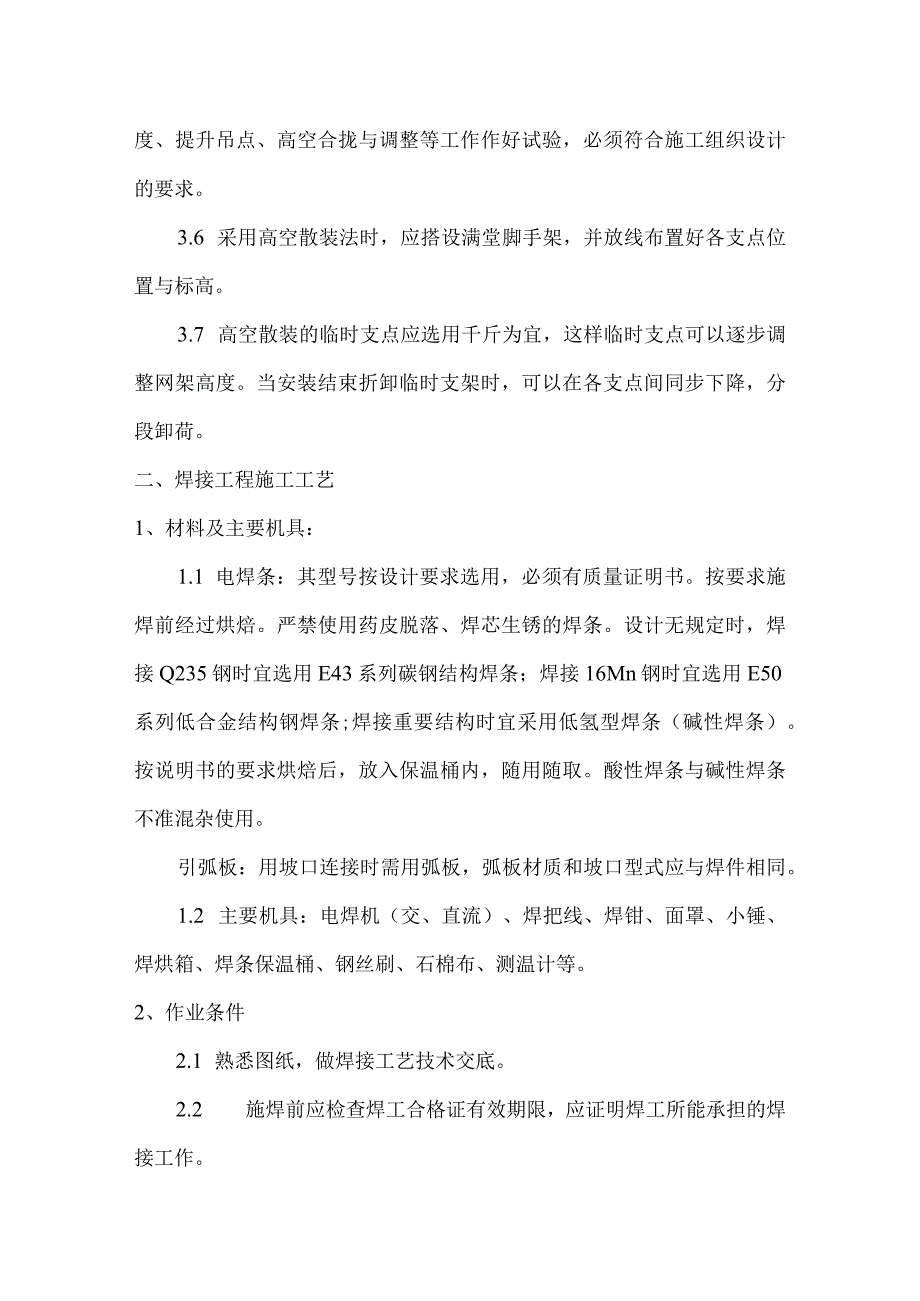

2、移法时，应对滑移轨道滑轮进行检查，滑移水平坡度应符合施工设计的要求。3.4 采用条、块安装，工作台滑移法时，应对地面工作台、滑移设备进行检查，共进行试滑行试验。3.5 采用整体吊装或局部调装时，应对提升设备进行检查，对提升速度、提升吊点、高空合拢与调整等工作作好试验，必须符合施工组织设计的要求。3.6 采用高空散装法时，应搭设满堂脚手架，并放线布置好各支点位置与标高。3.7 高空散装的临时支点应选用千斤为宜，这样临时支点可以逐步调整网架高度。当安装结束折卸临时支架时，可以在各支点间同步下降，分段卸荷。二、焊接工程施工工艺1、材料及主要机具：1.1 电焊条：其型号按设计要求选用，必须有质量证明书
3、。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条;焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。1.2 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。2、作业条件2.1 熟悉图纸，做焊接工艺技术交底。2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。2.3 现场供电应

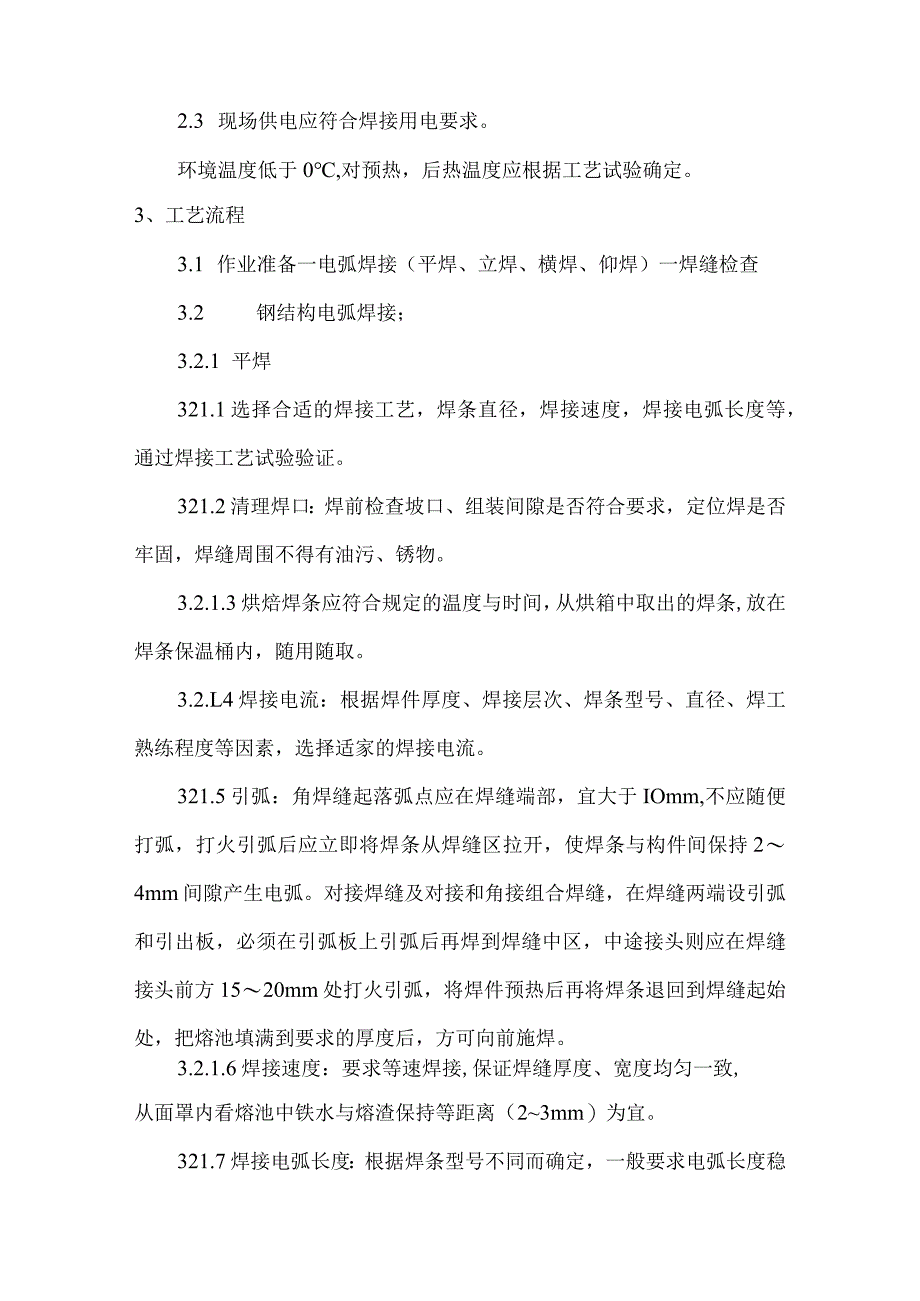

4、符合焊接用电要求。环境温度低于0,对预热，后热温度应根据工艺试验确定。3、工艺流程3.1 作业准备一电弧焊接（平焊、立焊、横焊、仰焊）一焊缝检查3.2 钢结构电弧焊接；3.2.1 平焊321.1选择合适的焊接工艺，焊条直径，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。321.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。3.2.1.3烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条,放在焊条保温桶内，随用随取。3.2.L4焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适家的焊接电流。321.5引弧：角焊缝起落弧点应在
5、焊缝端部，宜大于IOmm,不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持24mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧和引出板，必须在引弧板上引弧后再焊到焊缝中区，中途接头则应在焊缝接头前方1520mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。3.2.1.6焊接速度：要求等速焊接,保证焊缝厚度、宽度均匀一致,从面罩内看熔池中铁水与熔渣保持等距离（23mm）为宜。321.7焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为34mm,碱性焊条一般为23mm为宜。321.8焊接角度
6、：根据焊条型号不同而确定，焊接角长有两个方面，一是焊条与焊接前进方向的夹角为60-75；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45当焊件厚度不等时，焊条与较厚焊件一侧夹角应在于焊条与较薄焊件一侧夹角。3.2.L9收弧：每条焊缝焊到末尾，应将弧抗填满后，往焊接方向相反的方向带弧，使弧抗甩在焊道里边，以防弧坑咬肉。焊接完毕,应采用气割切除弧板，并修磨平整，不许用锤击落。3.2.1.10清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。3.2.2立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.1 在相同条件下，焊
7、接电源比平焊电流小10%15%3.2 采用短弧焊接，弧长一般为23mm.3.3 焊条角度根据焊件厚度确定。两焊件厚度相等。焊条与焊条左右方向夹角均为45；两焊件厚度不等时，焊条与较厚燔件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成6080。角，使电弧略向上，吹向熔池中心。3.4 收弧：当焊到末尾，采用排弧法将抗填满，把电弧移至熔池中央停弧。严禁使用弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下垂。3.5 .3横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%15%,电弧长24mm。焊条的角度，横焊时焊条应向下倾斜，其角度为7080。，防止铁水下坠。
8、根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70。90.3.6 .4仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和燔件厚度有关，焊条与焊接方向成7080角，宜用小电流，短弧焊接。4、保证项目4.1 焊接材料应符合设计要坟和有关标准的规定，应检查质量证明书及烘焙记录。4.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。4.3 1、II级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。4.4 焊缝表面I、11级焊缝不得有裂纹、焊腐、烧穿、弧坑等缺陷。11级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且I级焊缝不得有咬边、未
9、焊满等缺陷。5、基本项目5.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。5.2 表面气孔：I、II级焊缝不允许：III级焊缝每50mm长度焊缝内允许直径W0.4t;且W3mm气孔2个；气孔间距W6倍孔径。5.3 咬边：I级焊缝不允许。II级焊缝：咬边深度W0.053且W0.5mm,连续长度WlOOmm,且两侧咬边总长度W10%焊缝长度。In级焊缝：咬边深度WO.lt,且Wlmm。注：t为连接处较薄的板厚。6、允许偏差项目6.1 尺寸超出允许偏差：对焊缝长度、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊
10、接时精心操作。6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭1015mm,焊接中不允许搬动、敲击焊件。6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊电流，降低焊接速度，使熔池中的气体完全逸出。6.4 焊缝夹渣：多层施焊应将焊渣清除干净，操作中应运条正确，弧长适当。注意熔渣的流动方向，采用碱性焊条时，上须使用熔渣留在熔渣后面。三、防腐处理施工工艺1、材料1.1建筑钢结构工程防腐材料的选用应符合设计要求。防腐蚀材料有底漆、面漆和稀料等。建筑钢结构工程防腐底漆有红丹油性防锈漆、铝铭红环氧酯
11、防锈漆等；建筑钢结构防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。各种防腐材料应符合国家有关技术指标的规定,还应有产品出厂合格证。2、主要机具喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。3、作业条件3.1 油漆工施工作业应有特殊工种作业操作证。3.2 防腐涂装工程前钢结构工程已检查验收，并符合设计要求。防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。4、工艺流程基面清理一底漆涂装f面漆涂装f检查验收基面清理：（1）建筑钢结构
12、工程的油漆涂装应在钢结构安装验收合格后进行。油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。（2）基面清理除锈质量的好坏，直接关系到涂层质量的好坏。因此涂装工艺的基面除锈质量分为一级和二级。（3）为了保证涂装质量，根据不同需要可以分别选用以下除锈工艺。a喷砂除锈，它是利用压缩空气的压力，连续不断地用石英砂或铁砂冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净,露出金属钢材本身的一种除锈方法。这种方法效率高，除锈彻底，是比较先进的除锈工艺。b酸洗除锈，它是把需涂装的钢构件浸放在酸池内，用酸除去构件表面的油污和铁锈。采用酸洗工艺效率也高，除锈比较彻底，但是酸
13、洗以后必须用热水或清水冲洗构件，如果有残酸存在，构件的锈蚀会更加厉害。c人工除锈，是由人工用一些比较简单的工具，如刮刀、砂轮、砂布、钢丝刷等工具，清除钢构件上的铁锈。这种方法工作效率低,劳动条件差，除锈也不彻底。底漆涂装：（1）调合红丹防锈漆，控制油漆的粘度、稠度、稀度，兑制时应充分的搅拌，使油漆色泽、粘度均匀一致。（2）刷第一层底漆时涂刷方法应该一致，接槎整齐。（3）刷漆时应采用勤沾、短刷的原则，防止刷子带漆太多而流坠。(4)待第一遍刷完后，应保持一定的时间间隙，防止第一遍未干就上第二遍，这样会使漆液流坠发皱，质量下降。(5)待第一遍干燥后，再刷第二遍，第二遍涂刷方向应与第一遍涂刷方向垂直，
14、这样会使漆膜厚度均匀一致。(6)底漆涂装后起码需48h后才能达到表干、表干前不应涂装面漆。面漆涂装：(1)建筑钢结构涂装底漆与面漆一般中间间隙时间较长。钢构件涂装防锈漆后送到工地去组装，组装结束后才统一涂装面涂。这样在涂装在面漆前需对钢结构表面进行清理，清除安装焊缝焊药，对烧去或碰去的构件，还应事先补漆。(2)面漆的调制应选择颜色完全一致的面漆，兑制的稀料应合适，面漆使用前应充分搅拌，保持色泽均匀。其工作粘度、稠度应保证涂装时不流坠，不显刷纹。(3)面漆在使用过程中应不断搅和，涂刷的方法和方向与上述工艺相同。(4)涂装工艺采用喷涂施工时，应调整好喷嘴口径、喷涂压力，喷枪胶管能自由拉伸到作业区域
15、，空气压缩机气压应在0.40.7N/mm2。(5)喷涂时喷嘴应该平行移动，移动时应平稳，速度一致，保持涂层均匀。但是采用喷涂时，一般涂层厚度较薄，故应多喷几遍,每层喷涂时应待上层漆膜已经干燥时进行。涂层检查与验收；(1)表面涂装施工时和施工后，应对涂装过的工件进行保护,防止飞扬尘土和其它杂物。(2)涂装后的处理检查，应该是涂层颜色一致，色泽鲜明光亮，不起皱皮，不起疙瘩。(3)涂装漆膜厚度的测定，用触点式漆膜测厚仪测定漆膜厚度，漆膜测厚仪一般测定3点厚度，取其平均值。漆的构件，还应事先补漆。四、防火处理施工工艺1、材料及主要机具：(1)防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。如XX大厦使用的STl-A型防火涂料，经公安部陕西消防研究所鉴定，并经西安市消防局批准，使用前检查批准文件，并以100t为一批检查出厂合格证。技术性能应满足有关标准的规定；a耐火试验由消防局每IOoOt现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。b粘结强度及抗压强度每50Ot抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术指标的规定。c现场堆放地点应干燥、通风、防潮，发现结块变质时不得使用。(2)主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度
