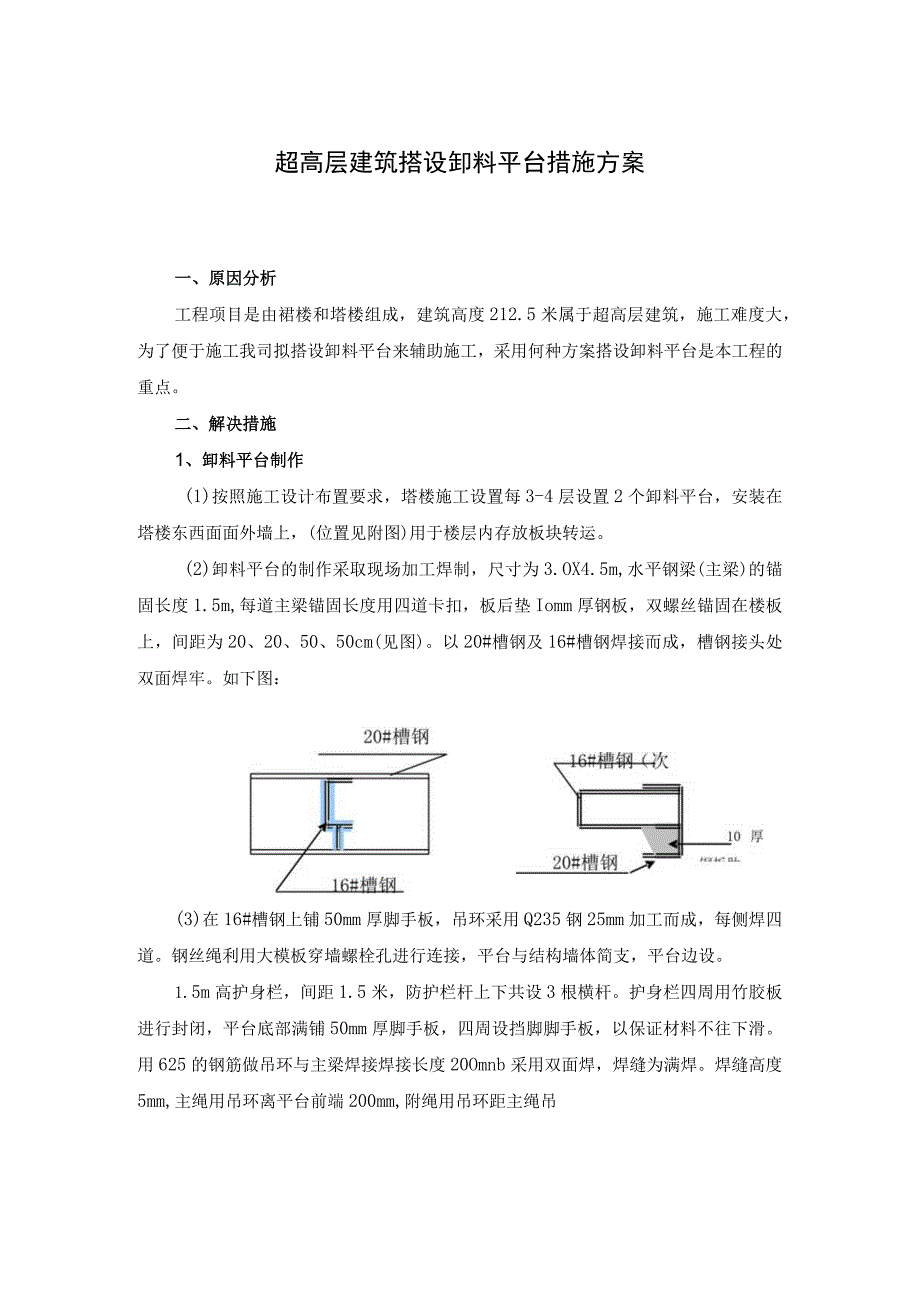

1、超高层建筑搭设卸料平台措施方案一、原因分析工程项目是由裙楼和塔楼组成，建筑高度212.5米属于超高层建筑，施工难度大，为了便于施工我司拟搭设卸料平台来辅助施工，采用何种方案搭设卸料平台是本工程的重点。二、解决措施1、卸料平台制作(1)按照施工设计布置要求，塔楼施工设置每3-4层设置2个卸料平台，安装在塔楼东西面面外墙上，(位置见附图)用于楼层内存放板块转运。(2)卸料平台的制作采取现场加工焊制，尺寸为3.OX4.5m,水平钢梁(主梁)的锚固长度1.5m,每道主梁锚固长度用四道卡扣，板后垫Iomm厚钢板，双螺丝锚固在楼板上，间距为20、20、50、50cm(见图)。以20#槽钢及16#槽钢焊接而

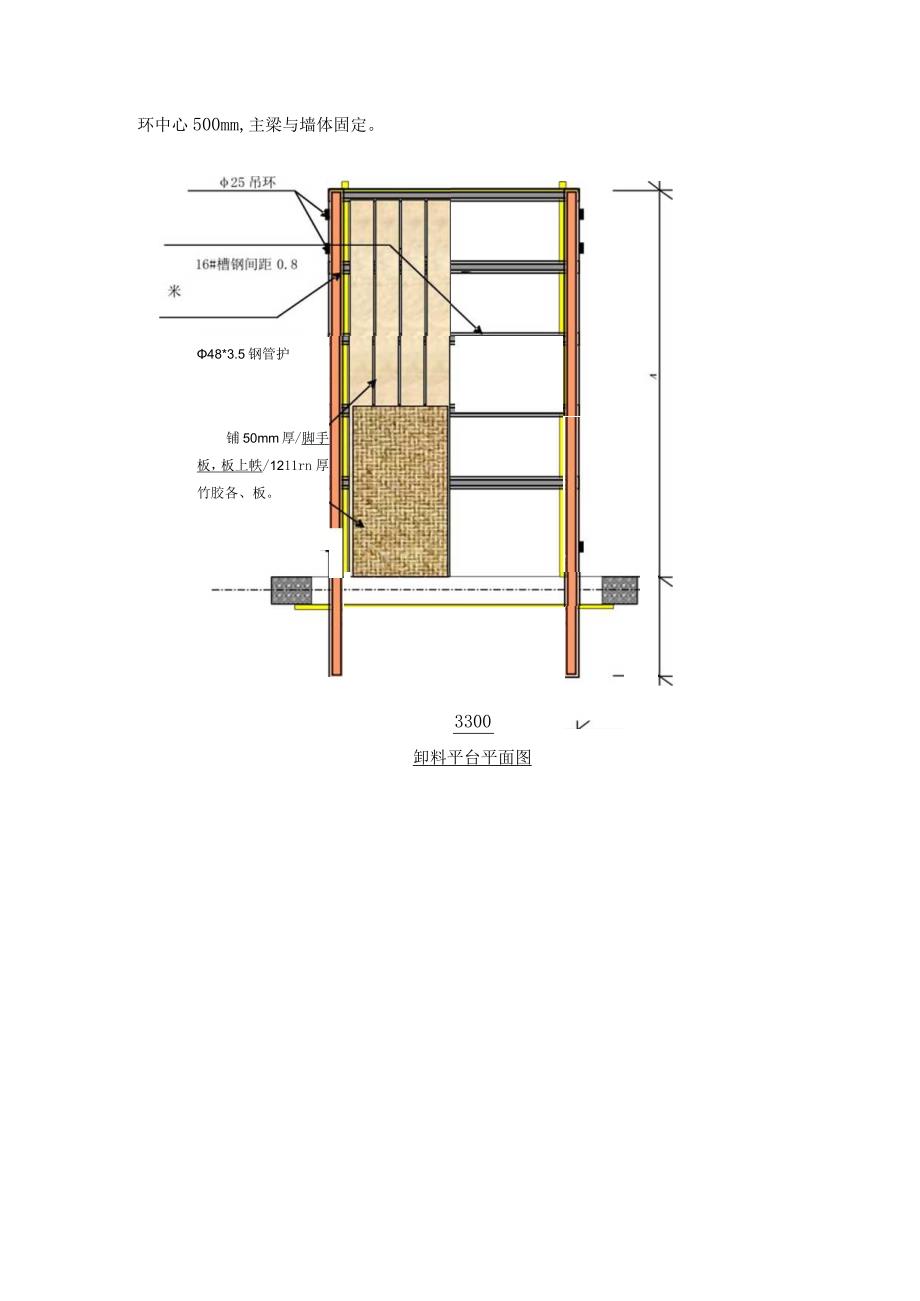

2、成，槽钢接头处双面焊牢。如下图：(3)在16#槽钢上铺50mm厚脚手板，吊环采用Q235钢25mm加工而成，每侧焊四道。钢丝绳利用大模板穿墙螺栓孔进行连接，平台与结构墙体简支，平台边设。1.5m高护身栏，间距1.5米，防护栏杆上下共设3根横杆。护身栏四周用竹胶板进行封闭，平台底部满铺50mm厚脚手板，四周设挡脚脚手板，以保证材料不往下滑。用625的钢筋做吊环与主梁焊接焊接长度20Omnb采用双面焊，焊缝为满焊。焊缝高度5mm,主绳用吊环离平台前端200mm,附绳用吊环距主绳吊环中心500mm,主梁与墙体固定。48*3.5钢管护铺50mm厚/脚手板，板上帙/1211rn厚竹胶各、板。3300卸料

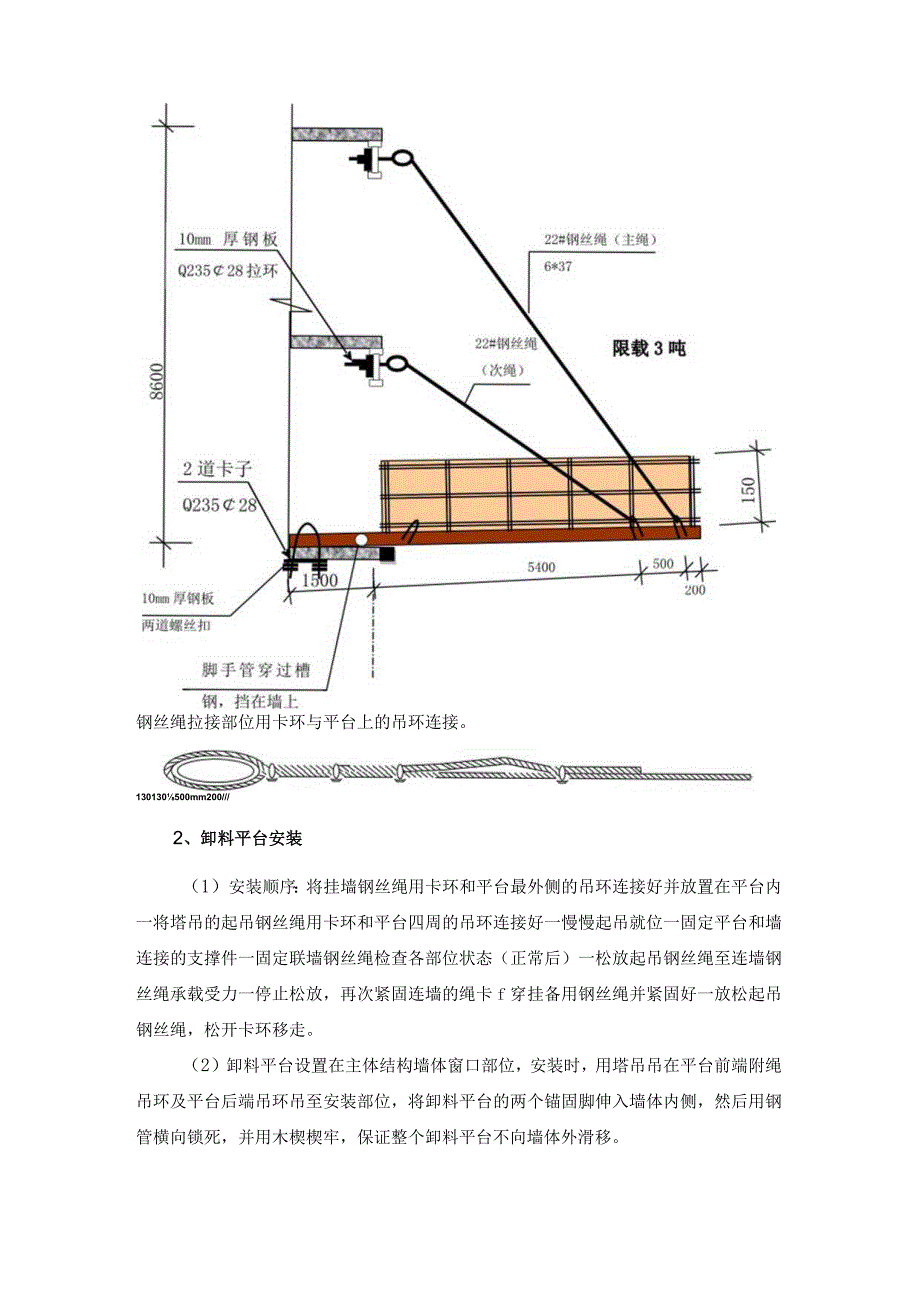

3、平台平面图钢丝绳拉接部位用卡环与平台上的吊环连接。130130500mm200/2、卸料平台安装（1）安装顺序：将挂墙钢丝绳用卡环和平台最外侧的吊环连接好并放置在平台内一将塔吊的起吊钢丝绳用卡环和平台四周的吊环连接好一慢慢起吊就位一固定平台和墙连接的支撑件一固定联墙钢丝绳检查各部位状态（正常后）一松放起吊钢丝绳至连墙钢丝绳承载受力一停止松放，再次紧固连墙的绳卡f穿挂备用钢丝绳并紧固好一放松起吊钢丝绳，松开卡环移走。（2）卸料平台设置在主体结构墙体窗口部位，安装时，用塔吊吊在平台前端附绳吊环及平台后端吊环吊至安装部位，将卸料平台的两个锚固脚伸入墙体内侧，然后用钢管横向锁死，并用木楔楔牢，保证整个
4、卸料平台不向墙体外滑移。（3）卸料平台随楼层施工进度逐层依次安装。由塔吊吊装，提升时首先把塔吊上的钢丝绳用专用卡环安装在卸料平台上的吊环上，当平台吊起100-20OnInl时,把上一层墙上的钢丝绳松开,然后再吊装，当塔吊把平台安装在新的位置时，把钢丝绳在上一层的墙上安装好，经过反复检查，确认合格后，再松开塔吊的绳索。连墙钢丝绳未再次紧固前，不得松掉起吊钢丝绳。再次紧固绳卡时，应拧紧到使两绳直径高度压扁l30建筑物锐角利口系钢丝绳处应加50X100木方并衬软垫物。（4）卸料平台安装必须由专业人员操作与指挥，每安装完毕必须认真检查拉设的钢丝绳扣件紧固情况。（5）卸料平台首次使用前应进行荷载试验，卸料平台挂设限载重量标识牌标志，限载3.0吨。（6）卸料平台的提升和拆除：1）将平台清理干净,将塔吊的起吊钢丝绳用卡环和平台四周的吊环连接好，并慢慢起吊使钢丝绳绷紧处在承载受力状态。2）卸掉平台连墙一端的钢丝绳（含备用绳），放在平台内，解除平台靠墙支撑件的固定。3）松开外墙内侧木楔，卸下横向水平钢管，慢慢起吊使平台离开楼板或阳台后，向墙外平移至起吊无障碍后再垂直起吊。提升安装重复以上安装的步骤至放松起吊钢丝绳，松开卡环移走。4）若拆除不再使用，则吊之适当位置缓缓降到地面上稳定后，指挥塔吊放松起吊钢丝绳，松开卡环移走。
