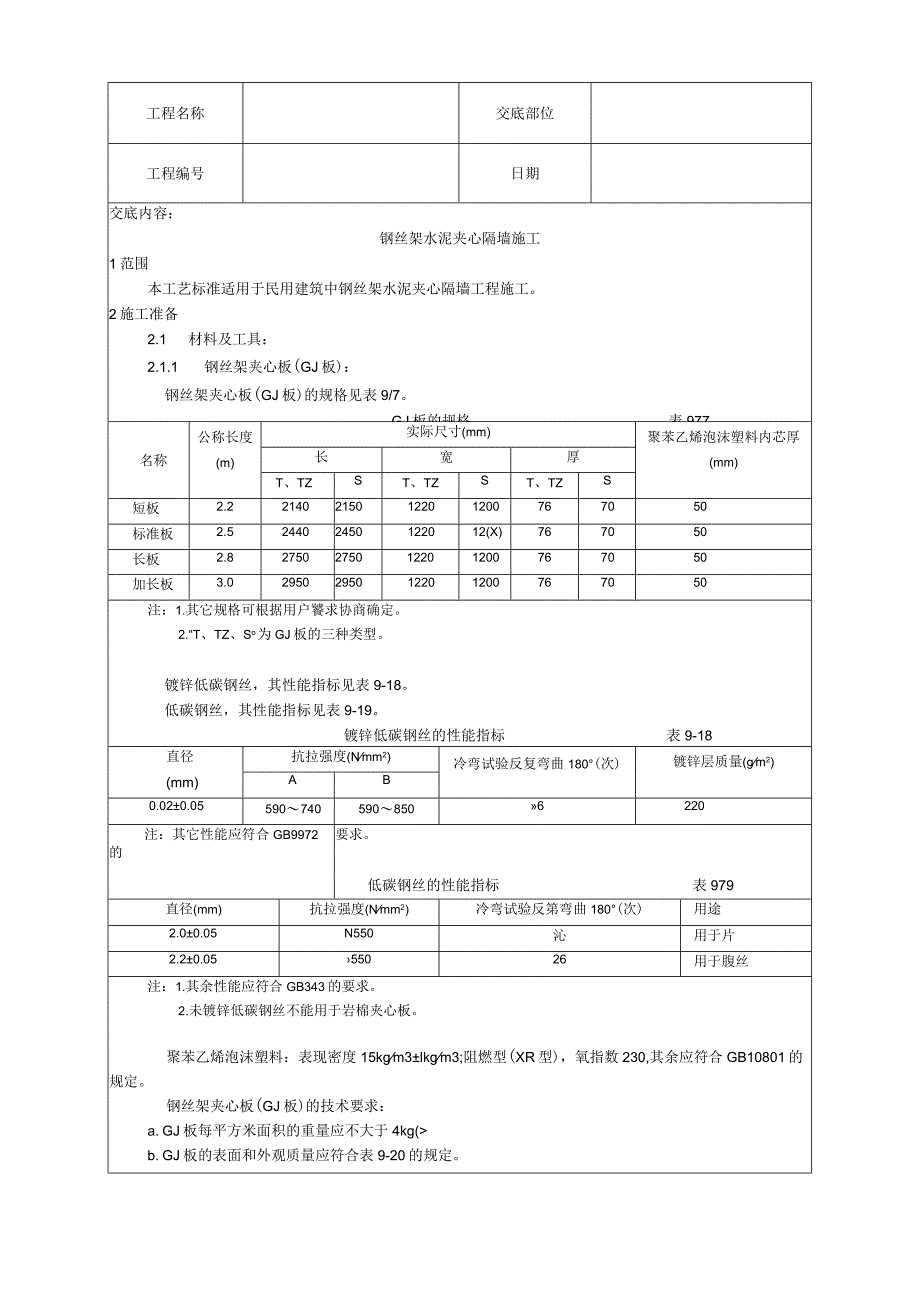

1、工程名称交底部位工程编号日期交底内容：钢丝架水泥夹心隔墙施工1范围本工艺标准适用于民用建筑中钢丝架水泥夹心隔墙工程施工。2施工准备2.1 材料及工具：2.1.1 钢丝架夹心板(GJ板)：钢丝架夹心板(GJ板)的规格见表9/7。GJ板的规格表977名称公称长度(m)实际尺寸(mm)聚苯乙烯泡沫塑料内芯厚(mm)长宽厚T、TZST、TZST、TZS短板2.22140215012201200767050标准板2.524402450122012(X)767050长板2.82750275012201200767050加长板3.02950295012201200767050注：1.其它规格可根据用户饕求协
2、商确定。2.“T、TZ、So为GJ板的三种类型。镀锌低碳钢丝，其性能指标见表9-18。低碳钢丝，其性能指标见表9-19。镀锌低碳钢丝的性能指标表9-18直径(mm)抗拉强度(Nmm2)冷弯试验反复弯曲180(次)镀锌层质量(gm2)AB0.020.055907405908506220注：其它性能应符合GB9972的要求。低碳钢丝的性能指标表979直径(mm)抗拉强度(Nmm2)冷弯试验反第弯曲180(次)用途2.00.05N550沁用于片2.20.0555026用于腹丝注：1.其余性能应符合GB343的要求。2.未镀锌低碳钢丝不能用于岩棉夹心板。聚苯乙烯泡沫塑料：表现密度15kgm3lkgm3

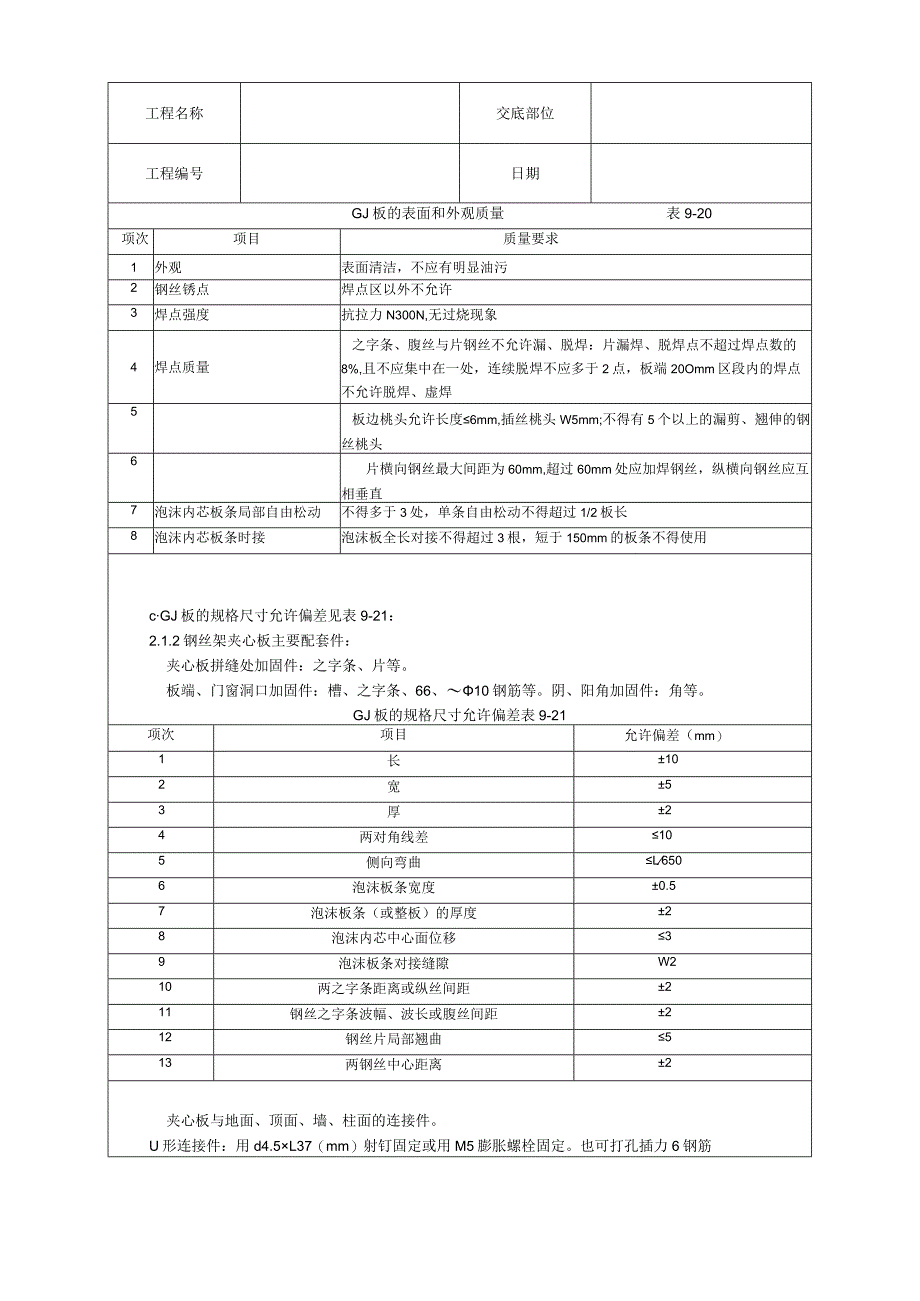

3、;阻燃型(XR型)，氧指数230,其余应符合GB10801的规定。钢丝架夹心板(GJ板)的技术要求：a. GJ板每平方米面积的重量应不大于4kg(b. GJ板的表面和外观质量应符合表9-20的规定。工程名称交底部位工程编号日期GJ板的表面和外观质量表9-20项次项目质量要求1外观表面清洁，不应有明显油污2钢丝锈点焊点区以外不允许3焊点强度抗拉力N300N,无过烧现象4焊点质量之字条、腹丝与片钢丝不允许漏、脱焊：片漏焊、脱焊点不超过焊点数的8%,且不应集中在一处，连续脱焊不应多于2点，板端20Omm区段内的焊点不允许脱焊、虚焊5板边桃头允许长度6mm,插丝桃头W5mm;不得有5个以上的漏剪、翘伸
4、的钢丝桃头6片横向钢丝最大间距为60mm,超过60mm处应加焊钢丝，纵横向钢丝应互相垂直7泡沫内芯板条局部自由松动不得多于3处，单条自由松动不得超过1/2板长8泡沫内芯板条时接泡沫板全长对接不得超过3根，短于150mm的板条不得使用cGJ板的规格尺寸允许偏差见表9-21：2.1.2钢丝架夹心板主要配套件：夹心板拼缝处加固件：之字条、片等。板端、门窗洞口加固件：槽、之字条、66、10钢筋等。阴、阳角加固件：角等。GJ板的规格尺寸允许偏差表9-21项次项目允许偏差（mm）1长102宽53厚24两对角线差105侧向弯曲L6506泡沫板条宽度0.57泡沫板条（或整板）的厚度28泡沫内芯中心面位移39泡

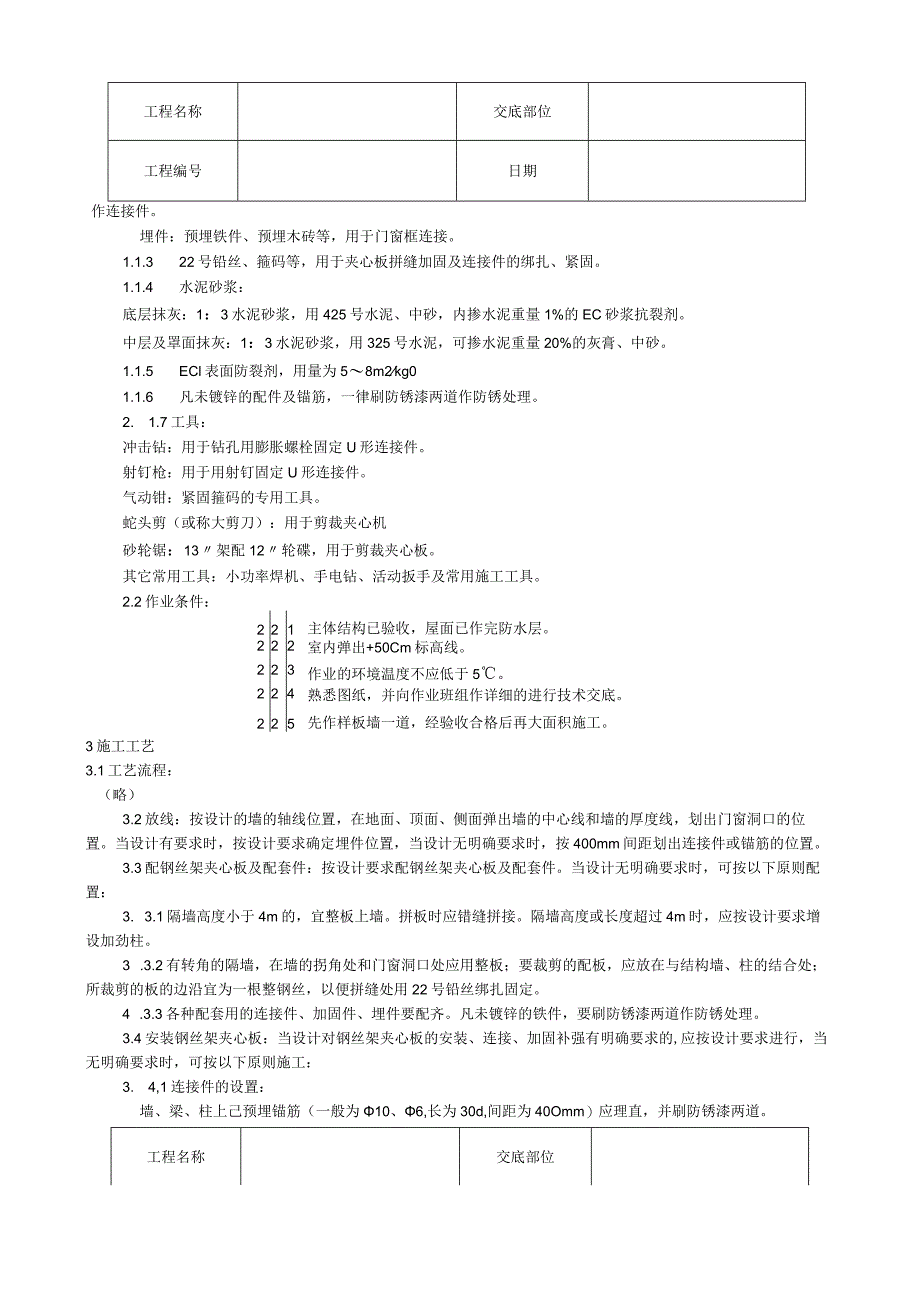

5、沫板条对接缝隙W210两之字条距离或纵丝间距211钢丝之字条波幅、波长或腹丝间距212钢丝片局部翘曲513两钢丝中心距离2夹心板与地面、顶面、墙、柱面的连接件。U形连接件：用d4.5L37（mm）射钉固定或用M5膨胀螺栓固定。也可打孔插力6钢筋工程名称交底部位工程编号日期作连接件。埋件：预埋铁件、预埋木砖等，用于门窗框连接。1.1.3 22号铅丝、箍码等，用于夹心板拼缝加固及连接件的绑扎、紧固。1.1.4 水泥砂浆：底层抹灰：1：3水泥砂浆，用425号水泥、中砂，内掺水泥重量1%的EC砂浆抗裂剂。中层及罩面抹灰：1：3水泥砂浆，用325号水泥，可掺水泥重量20%的灰膏、中砂。1.1.5 ECl
6、表面防裂剂，用量为58m2kg01.1.6 凡未镀锌的配件及锚筋，一律刷防锈漆两道作防锈处理。2. 1.7工具：冲击钻：用于钻孔用膨胀螺栓固定U形连接件。射钉枪：用于用射钉固定U形连接件。气动钳：紧固箍码的专用工具。蛇头剪（或称大剪刀）：用于剪裁夹心机砂轮锯：13架配12轮碟，用于剪裁夹心板。其它常用工具：小功率焊机、手电钻、活动扳手及常用施工工具。2.2作业条件：221主体结构已验收，屋面已作完防水层。222室内弹出+50Cm标高线。223作业的环境温度不应低于5。224熟悉图纸，并向作业班组作详细的进行技术交底。225先作样板墙一道，经验收合格后再大面积施工。3施工工艺3.1工艺流程：（略
7、）3.2放线：按设计的墙的轴线位置，在地面、顶面、侧面弹出墙的中心线和墙的厚度线，划出门窗洞口的位置。当设计有要求时，按设计要求确定埋件位置，当设计无明确要求时，按400mm间距划出连接件或锚筋的位置。3.3配钢丝架夹心板及配套件：按设计要求配钢丝架夹心板及配套件。当设计无明确要求时，可按以下原则配置：3. 3.1隔墙高度小于4m的，宜整板上墙。拼板时应错缝拼接。隔墙高度或长度超过4m时，应按设计要求增设加劲柱。3 .3.2有转角的隔墙，在墙的拐角处和门窗洞口处应用整板；要裁剪的配板，应放在与结构墙、柱的结合处；所裁剪的板的边沿宜为一根整钢丝，以便拼缝处用22号铅丝绑扎固定。4 .3.3各种配
8、套用的连接件、加固件、埋件要配齐。凡未镀锌的铁件，要刷防锈漆两道作防锈处理。3.4安装钢丝架夹心板：当设计对钢丝架夹心板的安装、连接、加固补强有明确要求的,应按设计要求进行，当无明确要求时，可按以下原则施工：3. 4,1连接件的设置：墙、梁、柱上己预埋锚筋（一般为10、6,长为30d,间距为40Omm）应理直，并刷防锈漆两道。工程名称交底部位工程编号日期地面、顶板、混凝土梁、柱、墙面没设置锚固筋的，可按40Omm的间距埋膨胀螺栓或用射钉固定U形连接件。也可用打孔插筋作连接件。其方法是紧贴钢丝架两边打孔，孔距300mm,孔径6mm,孔深50mm,两排孔应错开，孔内插6钢筋，下埋50mm,上露IO
9、omm。地面上的插筋可不用环氧树脂锚固，其余的应先清孔，再用环氧树脂锚固插筋。1.1.2 安装夹心极：按放线的位置安装钢丝架夹心板。板与板的拚缝处用箍码或22号铅丝扎牢。1.1.3 夹心板与四周连接：墙、梁、柱上已预埋锚筋的，用22号铅丝将锚筋与钢丝架扎牢，扎扣不少于3点。用膨胀螺栓或用射钉固定U形连接件，用22号铅丝将U形连接件与钢丝架扎牢。1.1.4 夹心板的加固补强：隔墙的板与板纵横向拼缝处用之字条加固，用箍码或22号铅丝与钢丝架连接。转角墙、丁字墙阴、阳角处用角加固，用箍码或22号铅丝与钢丝架连接。阳角角总宽400mm,阴角角总宽300mm。夹心板与混凝土墙、柱、砖墙连接处，阴角用角加
10、固，阴角角总宽300mm,一边用箍码或22号铅丝与钢丝架连接，另一边用钢钉与混凝土墙、柱固定或用骑马钉与砖墙固定。夹心板与混凝土墙、柱连接处的平缝，用30Omm宽手加固，一边用箍码或22号铅丝与钢丝架连接，另一边用钢钉与混凝土墙、柱固定。1.1.5 用箍码或22号铅丝连接的，箍码或扎点的间距为200mm,呈梅花形布点。3.5 门窗洞口加固补强及门窗框安装：当设计有明确要求时，按设计要求施工。设计无明确要求时，可按以下作法施工：3.5.1 门窗洞加固补强：门窗洞口各边用通长槽和210钢筋加固补强，槽总宽300mm,10钢筋长度为洞边加400mm。门洞l下部，210钢筋与地板上的锚筋或膨胀螺栓焊接
11、。窗洞四角、门洞的上方两角用500mm长之字条按45方向双面加固。与用箍码或22号铅丝连接，10钢筋用22号铅丝绑扎。3.5.2 门窗框安装：根据门窗框的安装要求，在门窗洞口处安放预埋件，连接门窗框。3.6 安埋件、铺电线管、稳接线盒：3.6.1按图纸要求埋设各种预埋件、铺电线管、稳接线盒等，并要求与夹心极的安装同步进行，固定牢固。3.6.2预埋件、接线盒等的埋设方法是按所需大小的尺寸抠去聚苯或岩棉，在抠洞处喷一层EC-I液，用1：3水泥砂浆固定埋件或稳住接线盒。3. 6.3电线管等管道应用22号铅丝与钢丝架绑扎牢固。3.7 检查校正补强：在抹灰以前，要详细检查夹心板、门窗框、各种预埋件、管道
12、、接线盒的安装和固定是否符合设计要求。安装好的钢丝架夹心板要形成一个稳固的整体，并做到基本平整、垂直。达不到要求的要校正补强。3.8 制备水泥砂浆：砂浆用搅拌机搅拌均匀，稠度要合适。搅拌好的砂浆应在初凝前用完。已凝固的砂浆不得二次掺水搅拌使用。3.9 抹一侧底灰。抹一侧底灰前，先在夹心板的另一侧作适当支顶，以防止抹底灰时夹心板晃动。抹灰前在夹心板上均匀喷一层EC-I面层处理剂，随即抹底灰，以加强水泥砂浆与夹心板的粘结。要按抹底层灰的工艺要求作业。底灰的厚度为12mm左右。底灰要基本平整，工程名称交底部位工程编号日期并用带齿抹子均匀拉槽，以利于与中层砂浆的粘结。抹完底灰随即均匀喷一层Ecl防裂剂
13、。3.10 抹另,一侧底灰：在48h以后撤去支顶抹另一侧底灰。操作方法同3.9条。3.11 抹中层灰、罩面灰：在两层底淡抹完48h以后才能抹中层灰。要严格按抹灰工序的要求进行，即认真按照阴、阳角找方、设置标筋、分层赶平、修整、表面压光等工序的工艺要求作业。底灰、中层灰和罩面灰总厚度为2528mm3.12 面层装修：按设计要求和钢面层施工工艺作面层装修。4质量标准4.1 保证项目：4.1.1 钢丝架夹心板、EC砂浆防裂剂、ECI表面防裂剂应符合设计要求和有关标准的规定。检查方法：检查出厂合格证并观察检查。4. 1.4.1.2钢丝络夹心板与加固片的连接，与墙、柱、梁、顶板、地面上的连接件或描筋的连
14、接，与门窗框的连接必须牢固。检查方法：观察和手扳检查。4.1.3抹灰层之间及抹灰层与聚苯板（或岩棉板）之间必须粘结牢固，无脱层、空鼓和裂缝等缺陷。检查方法：用小锤轻击和观察检查。4.2基本项目：4.2,1钢丝架夹心板安装应平整、垂直。绑扎应牢固，各种加固片、槽等不应翘曲。检查方法：观察检查。4.2.2一般抹灰表面应符合下列规定：中级抹灰：表面光滑、洁净，接槎平整。线角顺直清晰（毛面纹路均匀）。高级抹灰：表面光滑、洁净，颜色均匀，无抹纹，线角和灰线平直方正、清晰美观。检查方法：观察和手摸检查。4.2.3孔洞、槽、盒尺寸正确，边缘整齐，光滑。检查方法：观察检查。4.2.4门窗框与墙体间缝隙填塞密实，表面平整。检查方法：观察、用小锤轻击。4.3允许偏差项目；一般抹灰的允许偏差和检查方法应符合表9-22的规定。一般抹灰的允许偏差和检查方法表9-22项次项目允许偏差（mm）检查方法中级高级1表面平整42用2m靠尺和楔
