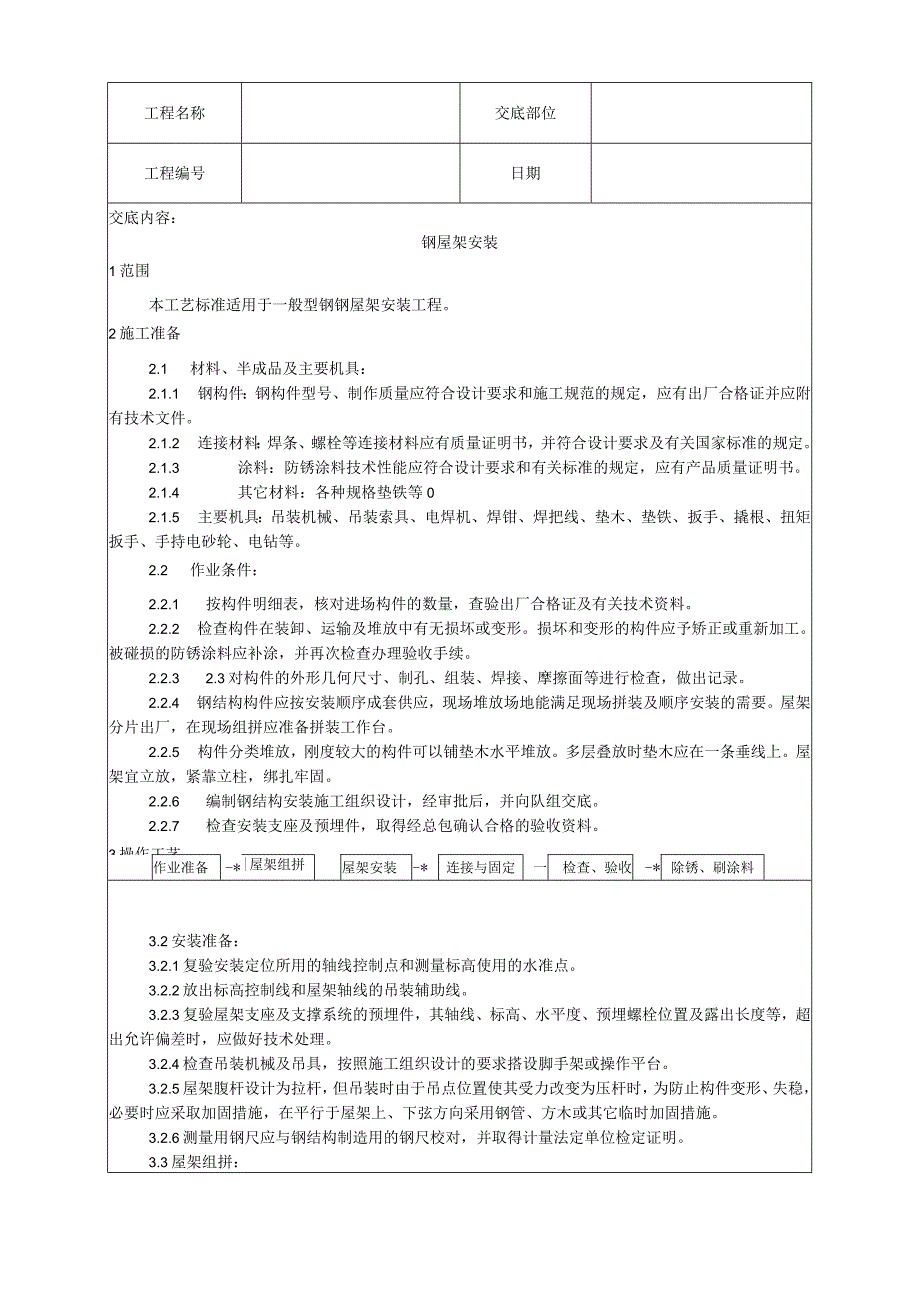

1、工程名称交底部位工程编号日期交底内容：钢屋架安装1范围本工艺标准适用于一般型钢钢屋架安装工程。2施工准备2.1 材料、半成品及主要机具：2.1.1 钢构件：钢构件型号、制作质量应符合设计要求和施工规范的规定，应有出厂合格证并应附有技术文件。2.1.2 连接材料：焊条、螺栓等连接材料应有质量证明书，并符合设计要求及有关国家标准的规定。2.1.3 涂料：防锈涂料技术性能应符合设计要求和有关标准的规定，应有产品质量证明书。2.1.4 其它材料：各种规格垫铁等02.1.5 主要机具：吊装机械、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬根、扭矩扳手、手持电砂轮、电钻等。2.2 作业条件：2.2
2、.1 按构件明细表，核对进场构件的数量，查验出厂合格证及有关技术资料。2.2.2 检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予矫正或重新加工。被碰损的防锈涂料应补涂，并再次检查办理验收手续。2.2.3 2.3对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查，做出记录。2.2.4 钢结构构件应按安装顺序成套供应，现场堆放场地能满足现场拼装及顺序安装的需要。屋架分片出厂，在现场组拼应准备拼装工作台。2.2.5 构件分类堆放，刚度较大的构件可以铺垫木水平堆放。多层叠放时垫木应在一条垂线上。屋架宜立放，紧靠立柱，绑扎牢固。2.2.6 编制钢结构安装施工组织设计，经审批后，并
3、向队组交底。2.2.7 检查安装支座及预埋件，取得经总包确认合格的验收资料。3操作工艺3.1工艺流程：作业准备-*|屋架组拼屋架安装-*连接与固定一检查、验收-*除锈、刷涂料3.2安装准备：3.2.1复验安装定位所用的轴线控制点和测量标高使用的水准点。3.2.2放出标高控制线和屋架轴线的吊装辅助线。3.2.3复验屋架支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。3.2.4检查吊装机械及吊具，按照施工组织设计的要求搭设脚手架或操作平台。3.2.5屋架腹杆设计为拉杆，但吊装时由于吊点位置使其受力改变为压杆时，为防止构件变形、失稳，必要时应采

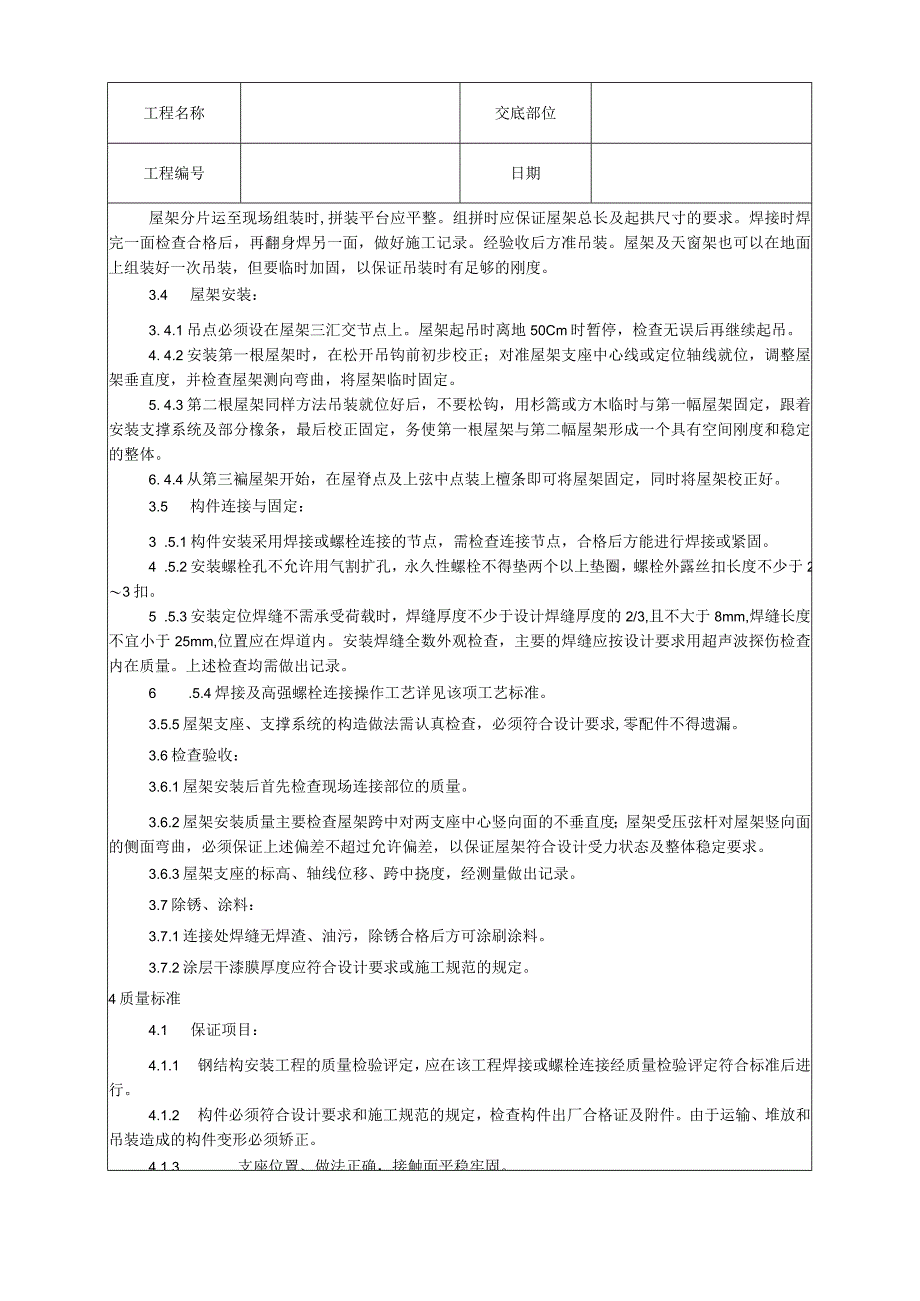

4、取加固措施，在平行于屋架上、下弦方向采用钢管、方木或其它临时加固措施。3.2.6测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。3.3屋架组拼：工程名称交底部位工程编号日期屋架分片运至现场组装时,拼装平台应平整。组拼时应保证屋架总长及起拱尺寸的要求。焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录。经验收后方准吊装。屋架及天窗架也可以在地面上组装好一次吊装，但要临时加固，以保证吊装时有足够的刚度。3.4 屋架安装：3. 4.1吊点必须设在屋架三汇交节点上。屋架起吊时离地50Cm时暂停，检查无误后再继续起吊。4. 4.2安装第一根屋架时，在松开吊钩前初步校正；对准屋架支座
5、中心线或定位轴线就位，调整屋架垂直度，并检查屋架测向弯曲，将屋架临时固定。5. 4.3第二根屋架同样方法吊装就位好后，不要松钩，用杉篙或方木临时与第一幅屋架固定，跟着安装支撑系统及部分橡条，最后校正固定，务使第一根屋架与第二幅屋架形成一个具有空间刚度和稳定的整体。6. 4.4从第三褊屋架开始，在屋脊点及上弦中点装上檀条即可将屋架固定，同时将屋架校正好。3.5 构件连接与固定：3 .5.1构件安装采用焊接或螺栓连接的节点，需检查连接节点，合格后方能进行焊接或紧固。4 .5.2安装螺栓孔不允许用气割扩孔，永久性螺栓不得垫两个以上垫圈，螺栓外露丝扣长度不少于23扣。5 .5.3安装定位焊缝不需承受荷
6、载时，焊缝厚度不少于设计焊缝厚度的2/3,且不大于8mm,焊缝长度不宜小于25mm,位置应在焊道内。安装焊缝全数外观检查，主要的焊缝应按设计要求用超声波探伤检查内在质量。上述检查均需做出记录。6 .5.4焊接及高强螺栓连接操作工艺详见该项工艺标准。3.5.5屋架支座、支撑系统的构造做法需认真检查，必须符合设计要求,零配件不得遗漏。3.6检查验收：3.6.1屋架安装后首先检查现场连接部位的质量。3.6.2屋架安装质量主要检查屋架跨中对两支座中心竖向面的不垂直度；屋架受压弦杆对屋架竖向面的侧面弯曲，必须保证上述偏差不超过允许偏差，以保证屋架符合设计受力状态及整体稳定要求。3.6.3屋架支座的标高、

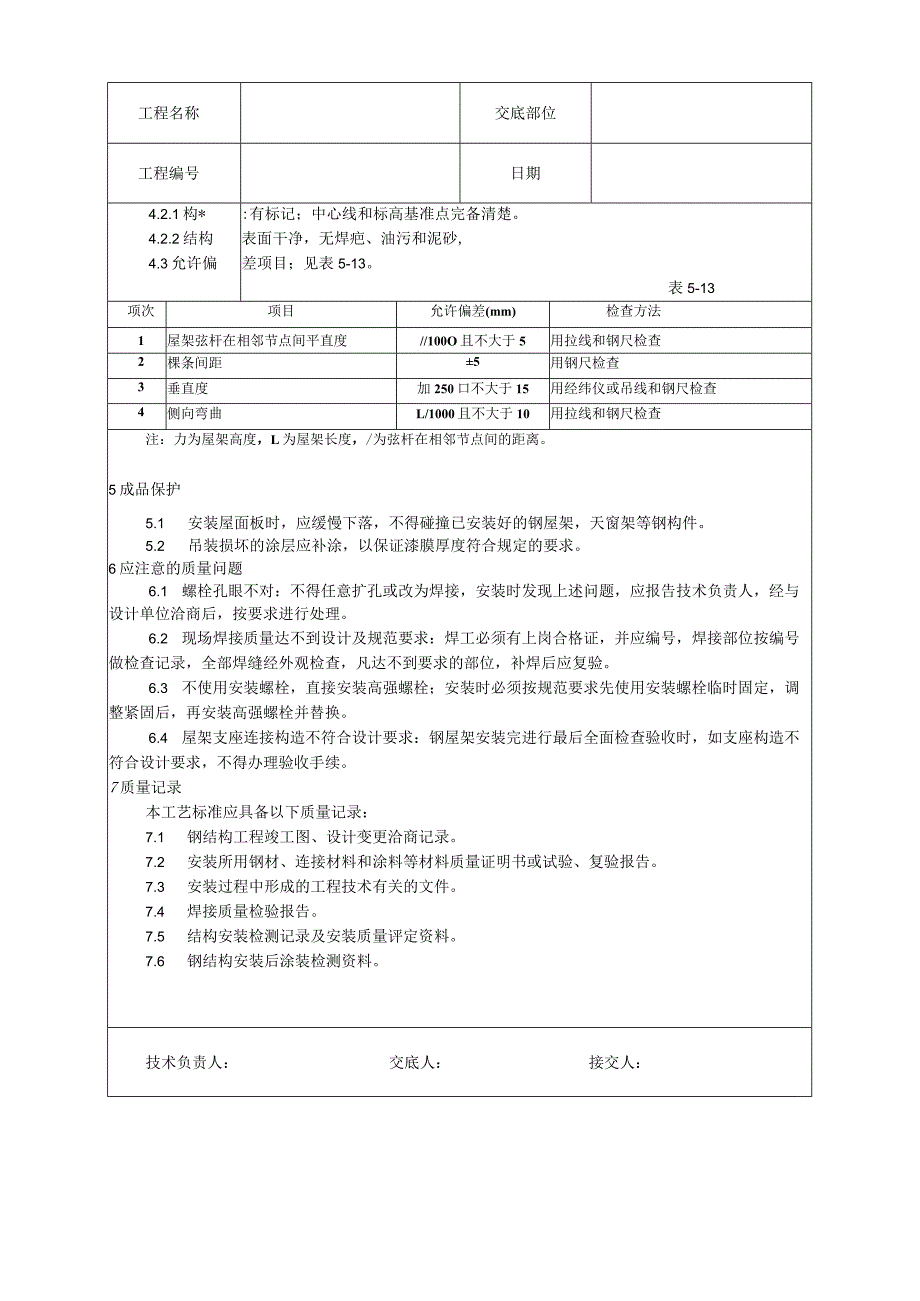

7、轴线位移、跨中挠度，经测量做出记录。3.7除锈、涂料：3.7.1连接处焊缝无焊渣、油污，除锈合格后方可涂刷涂料。3.7.2涂层干漆膜厚度应符合设计要求或施工规范的规定。4质量标准4.1 保证项目：4.1.1 钢结构安装工程的质量检验评定，应在该工程焊接或螺栓连接经质量检验评定符合标准后进行。4.1.2 构件必须符合设计要求和施工规范的规定，检查构件出厂合格证及附件。由于运输、堆放和吊装造成的构件变形必须矫正。4.1.3 支座位置、做法正确，接触面平稳牢固。4.2 基本项目：工程名称交底部位工程编号日期4.2.1构*4.2.2结构4.3允许偏:有标记；中心线和标高基准点完备清楚。表面干净，无焊疤
8、、油污和泥砂,差项目；见表5-13。表5-13项次项目允许偏差(mm)检查方法1屋架弦杆在相邻节点间平直度/100O且不大于5用拉线和钢尺检查2棵条间距5用钢尺检查3垂直度加250口不大于15用经纬仪或吊线和钢尺检查4侧向弯曲L/1000且不大于10用拉线和钢尺检查注：力为屋架高度，L为屋架长度，/为弦杆在相邻节点间的距离。5成品保护5.1 安装屋面板时，应缓慢下落，不得碰撞已安装好的钢屋架，天窗架等钢构件。5.2 吊装损坏的涂层应补涂，以保证漆膜厚度符合规定的要求。6应注意的质量问题6.1 螺栓孔眼不对：不得任意扩孔或改为焊接，安装时发现上述问题，应报告技术负责人，经与设计单位洽商后，按要求
9、进行处理。6.2 现场焊接质量达不到设计及规范要求：焊工必须有上岗合格证，并应编号，焊接部位按编号做检查记录，全部焊缝经外观检查，凡达不到要求的部位，补焊后应复验。6.3 不使用安装螺栓，直接安装高强螺栓；安装时必须按规范要求先使用安装螺栓临时固定，调整紧固后，再安装高强螺栓并替换。6.4 屋架支座连接构造不符合设计要求：钢屋架安装完进行最后全面检查验收时，如支座构造不符合设计要求，不得办理验收手续。7质量记录本工艺标准应具备以下质量记录：7.1 钢结构工程竣工图、设计变更洽商记录。7.2 安装所用钢材、连接材料和涂料等材料质量证明书或试验、复验报告。7.3 安装过程中形成的工程技术有关的文件
10、。7.4 焊接质量检验报告。7.5 结构安装检测记录及安装质量评定资料。7.6 钢结构安装后涂装检测资料。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋
11、不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
