《钢结构厂房检测验收全.docx》由会员分享，可在线阅读，更多相关《钢结构厂房检测验收全.docx（5页珍藏版）》请在第壹文秘上搜索。

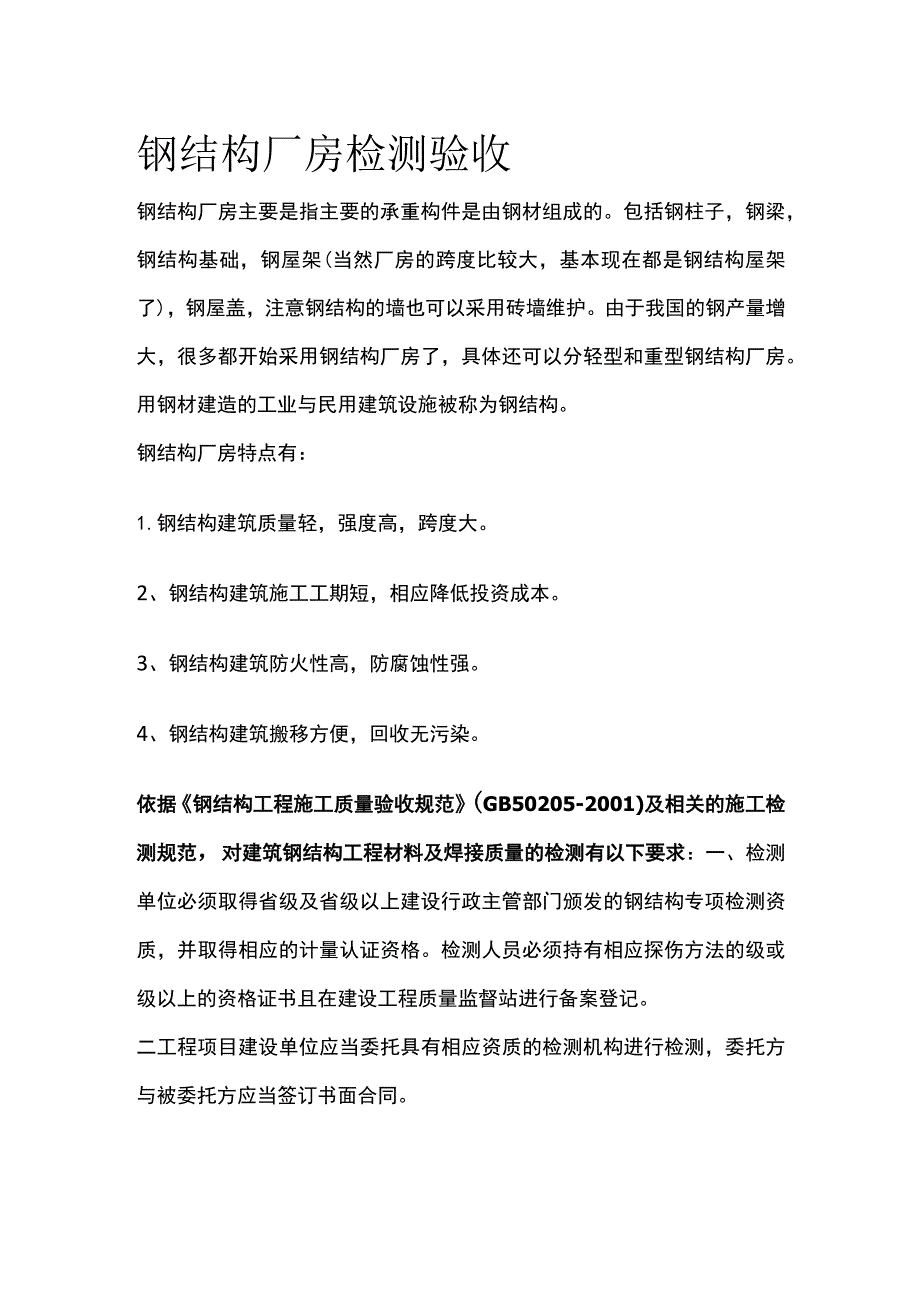

1、钢结构厂房检测验收钢结构厂房主要是指主要的承重构件是由钢材组成的。包括钢柱子，钢梁，钢结构基础，钢屋架(当然厂房的跨度比较大，基本现在都是钢结构屋架了)，钢屋盖，注意钢结构的墙也可以采用砖墙维护。由于我国的钢产量增大，很多都开始采用钢结构厂房了，具体还可以分轻型和重型钢结构厂房。用钢材建造的工业与民用建筑设施被称为钢结构。钢结构厂房特点有：1.钢结构建筑质量轻，强度高，跨度大。2、钢结构建筑施工工期短，相应降低投资成本。3、钢结构建筑防火性高，防腐蚀性强。4、钢结构建筑搬移方便，回收无污染。依据钢结构工程施工质量验收规范(GB50205-2001)及相关的施工检测规范，对建筑钢结构工程材料及焊

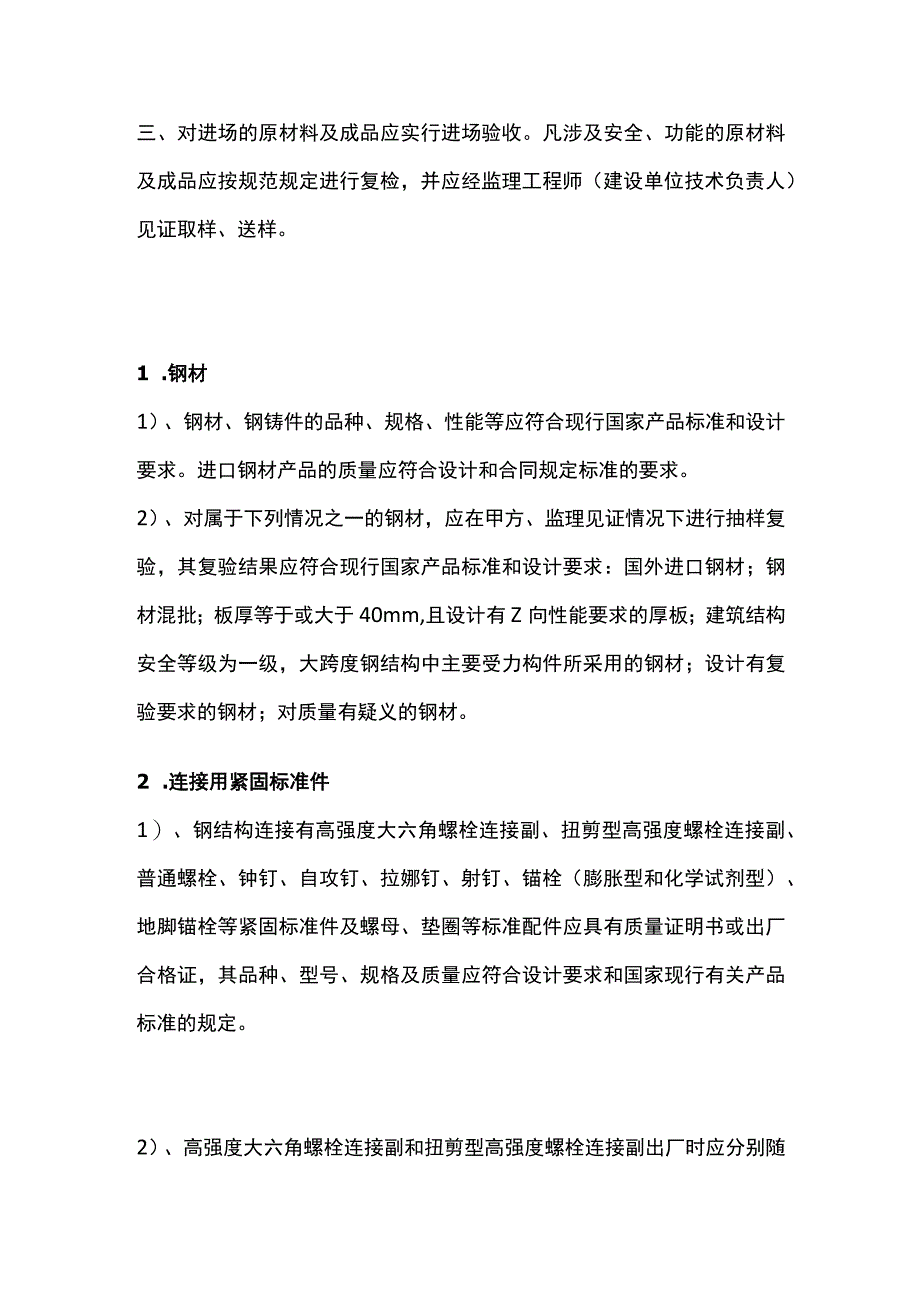

2、接质量的检测有以下要求：一、检测单位必须取得省级及省级以上建设行政主管部门颁发的钢结构专项检测资质，并取得相应的计量认证资格。检测人员必须持有相应探伤方法的级或级以上的资格证书且在建设工程质量监督站进行备案登记。二工程项目建设单位应当委托具有相应资质的检测机构进行检测，委托方与被委托方应当签订书面合同。三、对进场的原材料及成品应实行进场验收。凡涉及安全、功能的原材料及成品应按规范规定进行复检，并应经监理工程师（建设单位技术负责人）见证取样、送样。1 .钢材1）、钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求。2）、对属于下列情
3、况之一的钢材，应在甲方、监理见证情况下进行抽样复验，其复验结果应符合现行国家产品标准和设计要求：国外进口钢材；钢材混批；板厚等于或大于40mm,且设计有Z向性能要求的厚板；建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；设计有复验要求的钢材；对质量有疑义的钢材。2 .连接用紧固标准件1）、钢结构连接有高强度大六角螺栓连接副、扭剪型高强度螺栓连接副、普通螺栓、钟钉、自攻钉、拉娜钉、射钉、锚栓（膨胀型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件应具有质量证明书或出厂合格证，其品种、型号、规格及质量应符合设计要求和国家现行有关产品标准的规定。2）、高强度大六角螺栓连接副

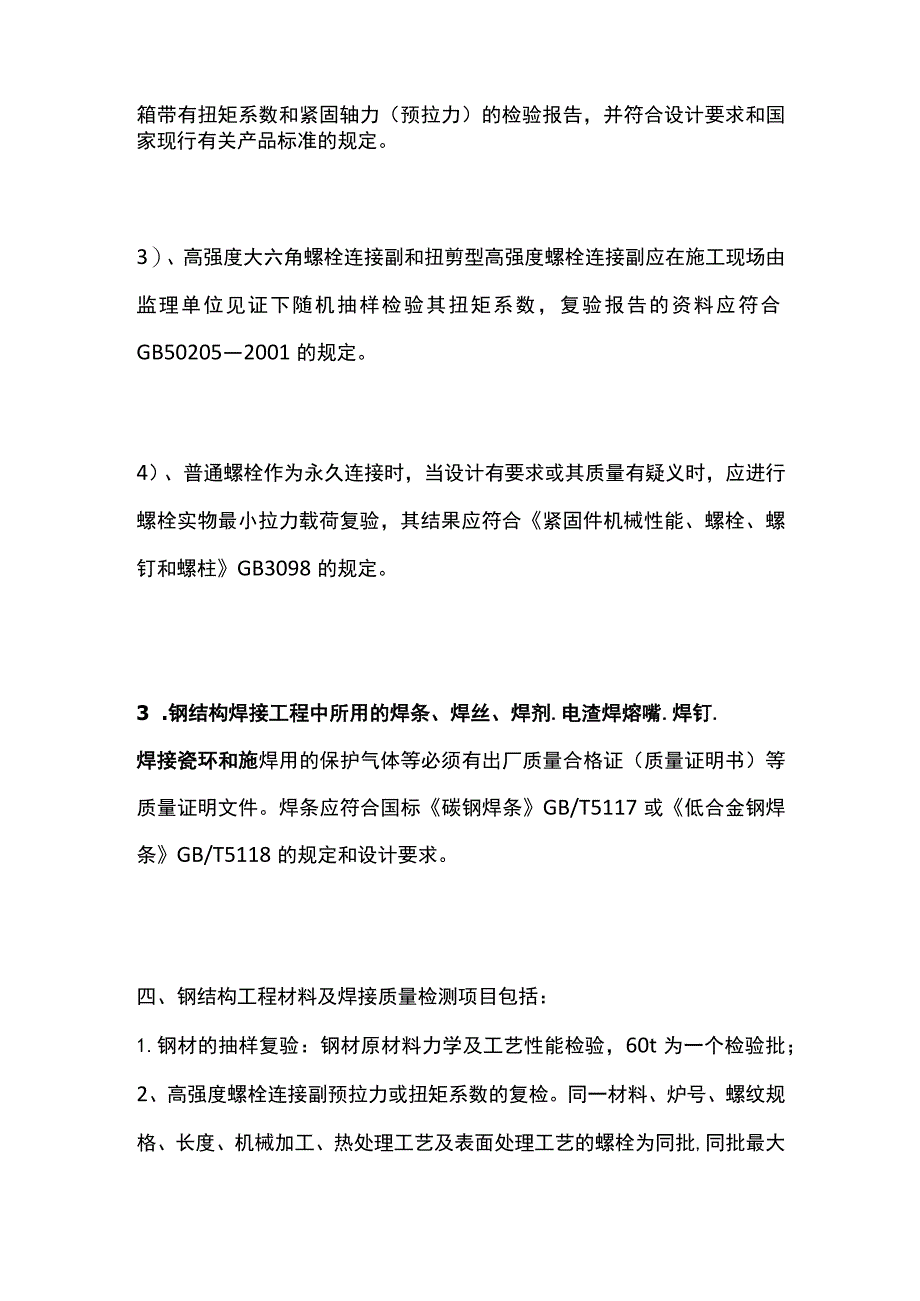

4、和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告，并符合设计要求和国家现行有关产品标准的规定。3）、高强度大六角螺栓连接副和扭剪型高强度螺栓连接副应在施工现场由监理单位见证下随机抽样检验其扭矩系数，复验报告的资料应符合GB502052001的规定。4）、普通螺栓作为永久连接时，当设计有要求或其质量有疑义时，应进行螺栓实物最小拉力载荷复验，其结果应符合紧固件机械性能、螺栓、螺钉和螺柱GB3098的规定。3 .钢结构焊接工程中所用的焊条、焊丝、焊剂.电渣焊熔嘴.焊钉.焊接瓷环和施焊用的保护气体等必须有出厂质量合格证（质量证明书）等质量证明文件。焊条应符合国标碳钢焊
5、条GB/T5117或低合金钢焊条GB/T5118的规定和设计要求。四、钢结构工程材料及焊接质量检测项目包括：1.钢材的抽样复验：钢材原材料力学及工艺性能检验，60t为一个检验批；2、高强度螺栓连接副预拉力或扭矩系数的复检。同一材料、炉号、螺纹规格、长度、机械加工、热处理工艺及表面处理工艺的螺栓为同批,同批最大数量3000套。扭剪型高强度螺栓和高强度大六角头螺栓，按施工现场待安装的螺栓批中随机抽取，每批取8套进行复检。3、摩擦面抗滑移系数检测，按制造厂和安装单位，分别以钢结构制造批为单位进行抗滑移系数试验。制造批可按单位工程的工程量每2000t为一批，每种表面处理工艺单独检验，每批三组试件。4、
6、焊缝超声波（X射线）无损检测：1）、设计要求全焊透的一、二级焊缝应采用声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准钢焊缝手工超声波探伤方法和探伤结果分级GB11345或钢熔化焊对接接头射线照相和质量分级GB3323的规定。2）、焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相贯焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准焊接球节点钢网架焊缝超声波探伤方法及质量分级法JG/T3034.1、螺栓球节点钢网架焊缝超声波探伤方法及质量分级法JG/T3034.2、建筑钢结构焊接技术规程JGJ81的规定。3）、钢结构无损检测应在焊接外观检测合格后方可进行；同时，监理人员应在现场对无损检测进行旁站监理，并做好记录。4）、一级焊缝质量等级内部缺陷超声波探伤比例100%,二级焊缝质量等级内部缺陷超声波探伤比例20%;5）、对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm,当焊缝长度不足200mm时，应对整条焊缝进行探伤；对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比,探伤长度应不小于200mm,并应不少于1条焊缝。五、对于超出国家标准以外的检测要求，由委托方与被委托方签定书面合同并予以实行。
