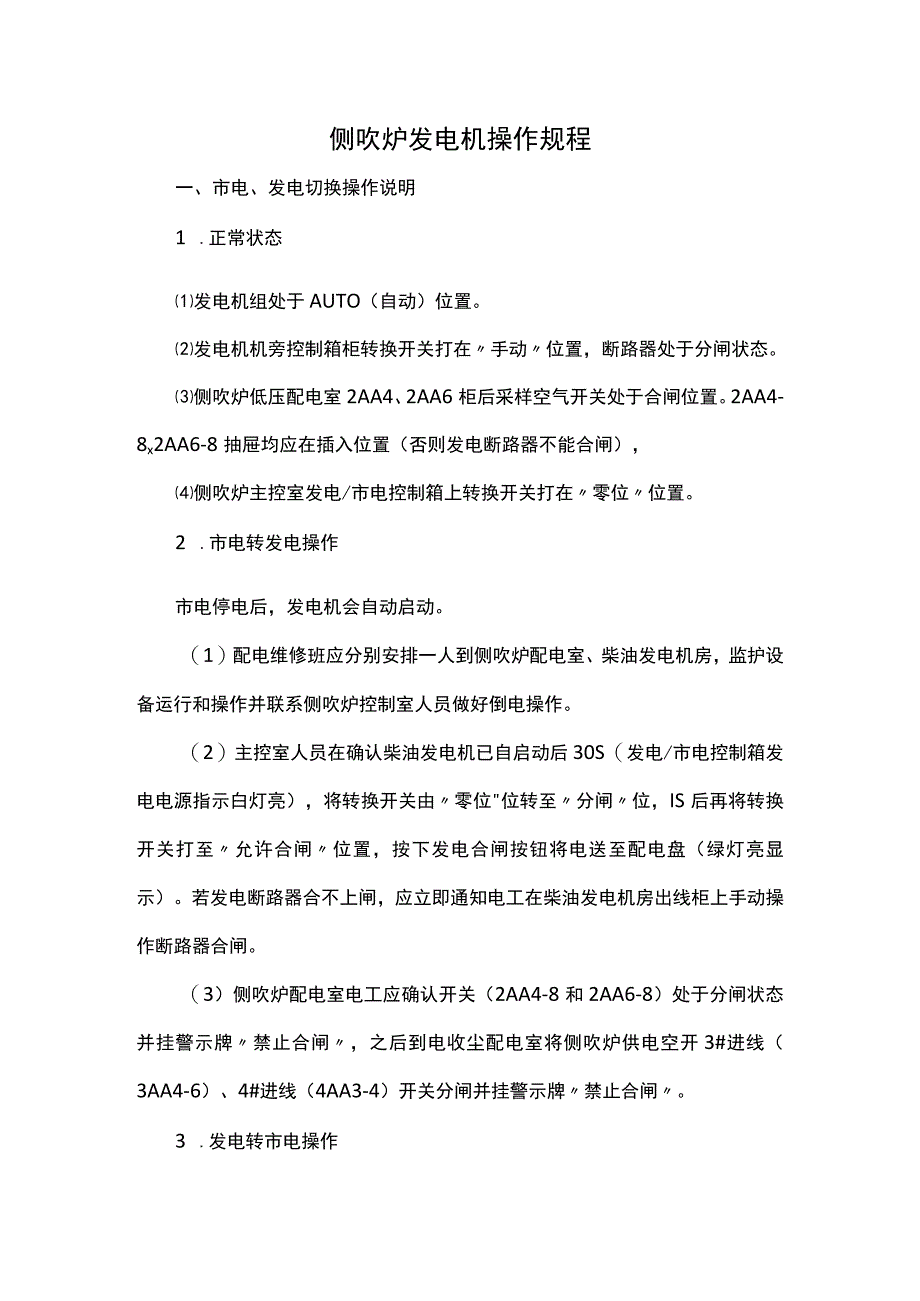

1、侧吹炉发电机操作规程一、市电、发电切换操作说明1 .正常状态发电机组处于AUTO(自动)位置。发电机机旁控制箱柜转换开关打在手动位置,断路器处于分闸状态。侧吹炉低压配电室2AA4、2AA6柜后采样空气开关处于合闸位置。2AA4-8x2AA6-8抽屉均应在插入位置(否则发电断路器不能合闸),侧吹炉主控室发电/市电控制箱上转换开关打在零位位置。2 .市电转发电操作市电停电后,发电机会自动启动。(1)配电维修班应分别安排一人到侧吹炉配电室、柴油发电机房,监护设备运行和操作并联系侧吹炉控制室人员做好倒电操作。(2)主控室人员在确认柴油发电机已自启动后30S(发电/市电控制箱发电电源指示白灯亮),将转换
2、开关由零位位转至分闸位,IS后再将转换开关打至允许合闸位置,按下发电合闸按钮将电送至配电盘(绿灯亮显示)。若发电断路器合不上闸,应立即通知电工在柴油发电机房出线柜上手动操作断路器合闸。(3)侧吹炉配电室电工应确认开关(2AA4-8和2AA6-8)处于分闸状态并挂警示牌禁止合闸,之后到电收尘配电室将侧吹炉供电空开3#进线(3AA4-6)、4#进线(4AA3-4)开关分闸并挂警示牌禁止合闸。3 .发电转市电操作(1)市电来后,配电维修班(白天班长或组长)夜班组长,打电话联系高压变电站值班人员(高压电话6711911),将侧吹炉1#变、2#变送电。(2)电工派一人到侧吹炉收尘配电室,确认来电先将侧吹
3、炉收尘配电室1#、2#进线断路器合闸,并观察运行正常后等待进行下一步操作。与侧吹炉配电室电工进行联系准备送市电,再与中控室值班人员联系得到同意倒电后将3AA4-6、4AA3-4空开送电。再次通知侧吹炉配电室电工已送市电。侧吹炉配电室电工在得到侧吹炉收尘配电室电工已送市电通知后联系侧吹炉控制室将发电/市电控制箱上分闸按钮按下分断发电机出线断路器,分闸后观察到供电抽屉2AA4-8.2AA6-8电压表均没有指示,将配电柜I段进线空开(2AA4-8)合闸,并通知控制室。(4)控制室中控工得到侧吹炉电工已恢复市电指令后观察市电/发电控制箱上两个指示灯(发电电源指示灯和发电机出线断路器合闸指示灯)均熄灭然

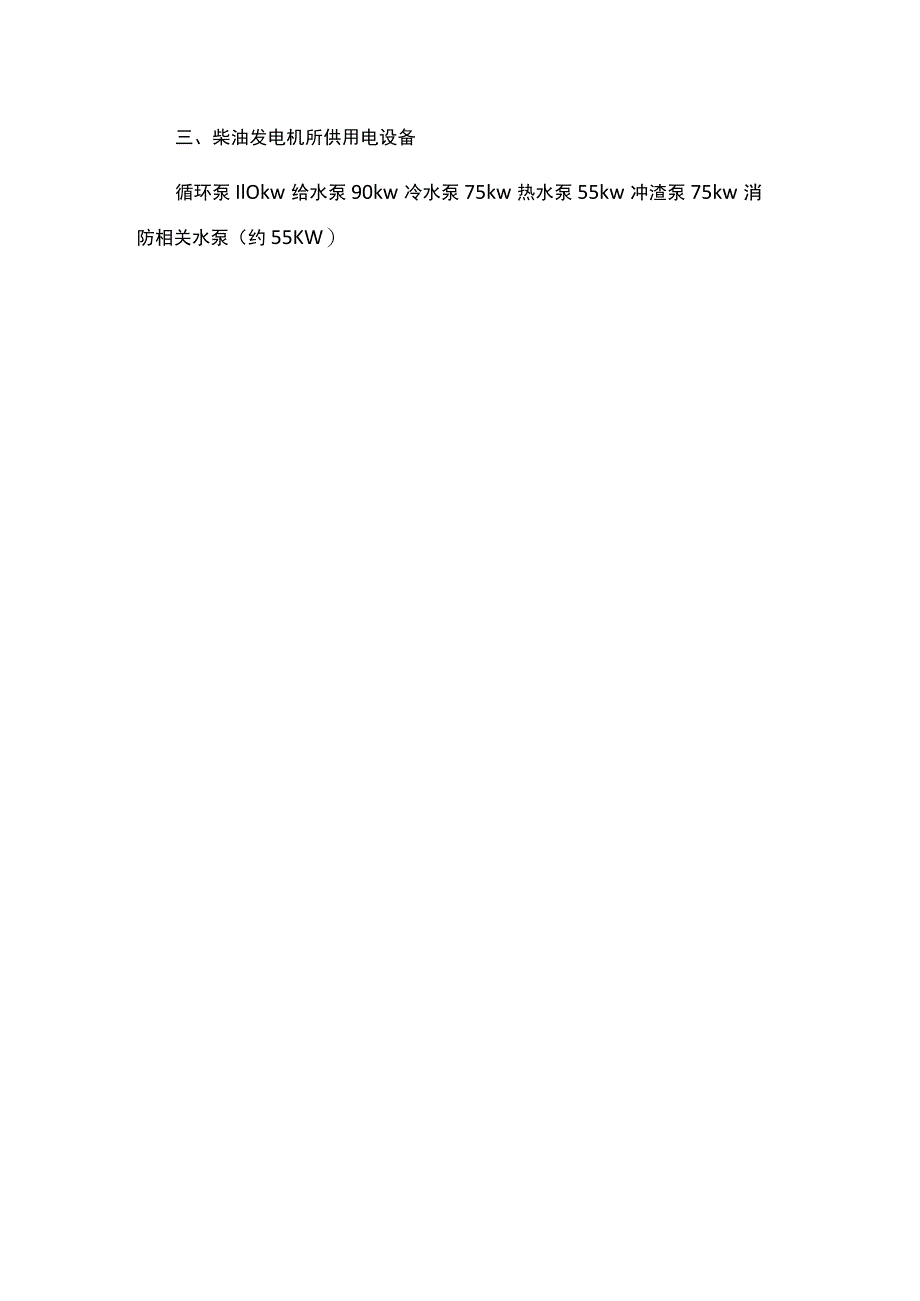

4、后将发电/市电控制箱上的分闸/允许合闸转换开关打至零位,完成操作。二、例行试机操作说明(1)联系相关人员(机修工、生产厂设备员)做好试机前相关准备。(2)试机前到发电机房将发电机箱体上转换开关由手动打置停止位置,通知中控室负责人,并告知不要进行任何I操作。(3X则吹炉配电室将采样开关分闸,发电机得到自动启车条件自动启车。发电机试机人员观察各运行参数并做好记录。(4)发电机运行3分钟后,侧吹炉配电室电工将采样开关合闸,发电机自动停机(得到停机命令后2分钟停机)。发电机停机后,现场试机人员将发电机箱体转换开关由停止打置手动位置,撤离后告知中控室负责人试机完毕。三、柴油发电机所供用电设备循环泵IlOkw给水泵90kw冷水泵75kw热水泵55kw冲渣泵75kw消防相关水泵(约55KW)
