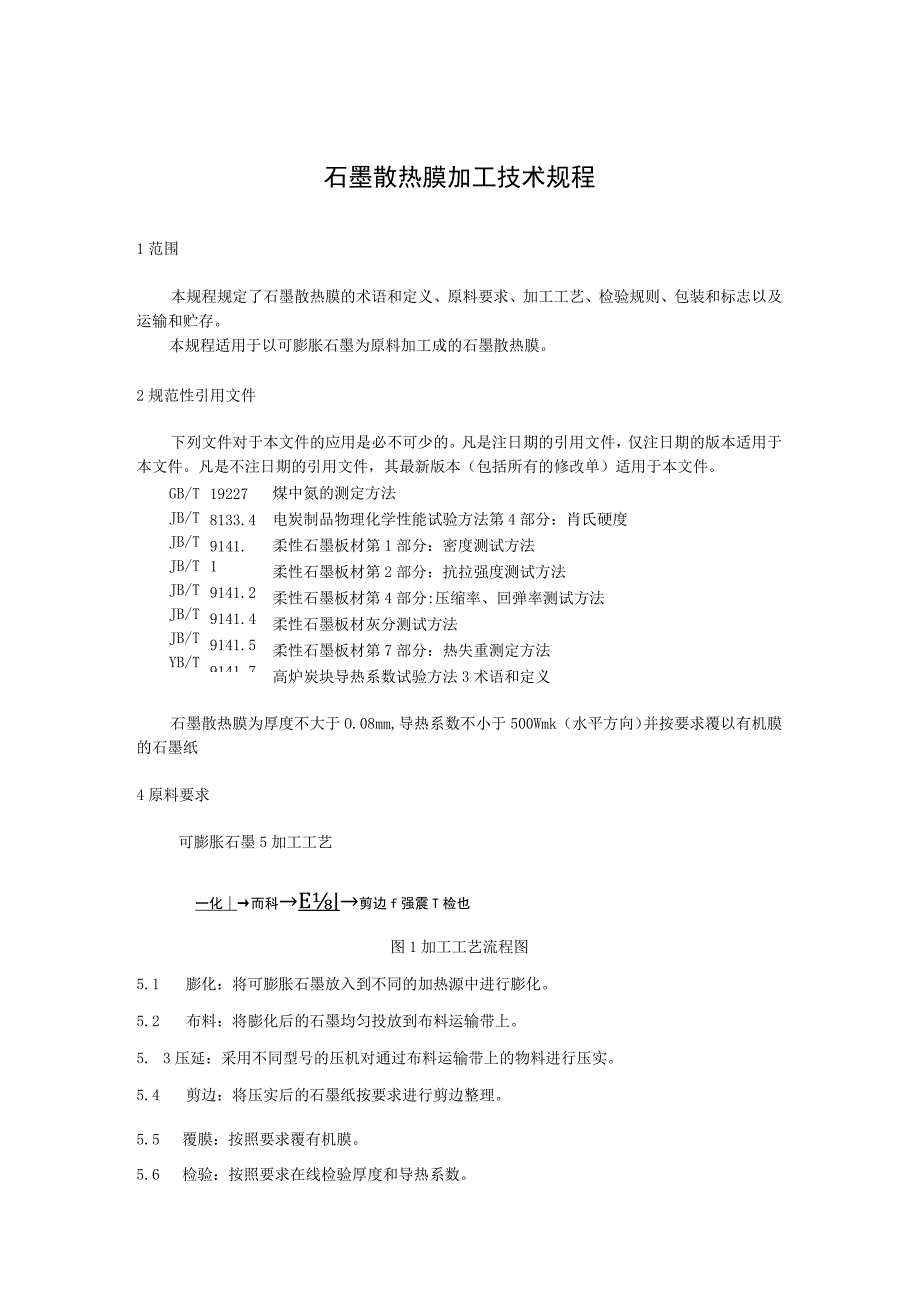

1、石墨散热膜加工技术规程1范围本规程规定了石墨散热膜的术语和定义、原料要求、加工工艺、检验规则、包装和标志以及运输和贮存。本规程适用于以可膨胀石墨为原料加工成的石墨散热膜。2规范性引用文件GB/T JB/T JB/T JB/T JB/T JB/T JB/T YB/T192278133.49141. 19141.29141.49141.59141.75291下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。煤中氮的测定方法电炭制品物理化学性能试验方法第4部分：肖氏硬度柔性石墨板材第1部分：密度
2、测试方法柔性石墨板材第2部分：抗拉强度测试方法柔性石墨板材第4部分:压缩率、回弹率测试方法柔性石墨板材灰分测试方法柔性石墨板材第7部分：热失重测定方法高炉炭块导热系数试验方法3术语和定义石墨散热膜为厚度不大于O.08mm,导热系数不小于500Wmk（水平方向）并按要求覆以有机膜的石墨纸4原料要求可膨胀石墨5加工工艺一化而科E剪边f强震T检也图1加工工艺流程图5.1 膨化：将可膨胀石墨放入到不同的加热源中进行膨化。5.2 布料：将膨化后的石墨均匀投放到布料运输带上。5. 3压延：采用不同型号的压机对通过布料运输带上的物料进行压实。5.4 剪边：将压实后的石墨纸按要求进行剪边整理。5.5 覆膜：按

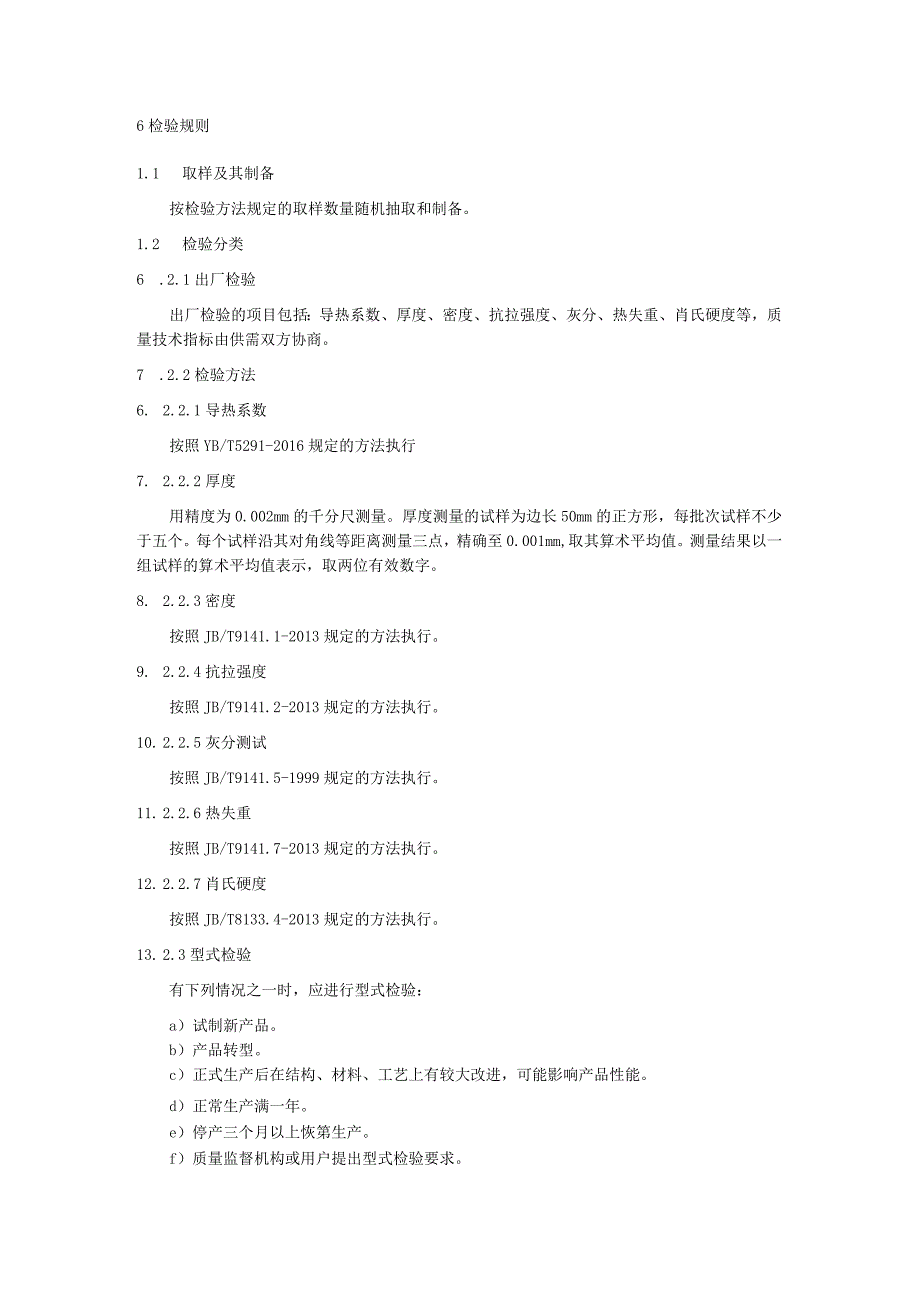

3、照要求覆有机膜。5.6 检验：按照要求在线检验厚度和导热系数。6检验规则1.1 取样及其制备按检验方法规定的取样数量随机抽取和制备。1.2 检验分类6 .2.1出厂检验出厂检验的项目包括：导热系数、厚度、密度、抗拉强度、灰分、热失重、肖氏硬度等，质量技术指标由供需双方协商。7 .2.2检验方法6. 2.2.1导热系数按照YB/T5291-2016规定的方法执行7. 2.2.2厚度用精度为0.002mm的千分尺测量。厚度测量的试样为边长50mm的正方形，每批次试样不少于五个。每个试样沿其对角线等距离测量三点，精确至0.001mm,取其算术平均值。测量结果以一组试样的算术平均值表示，取两位有效数字

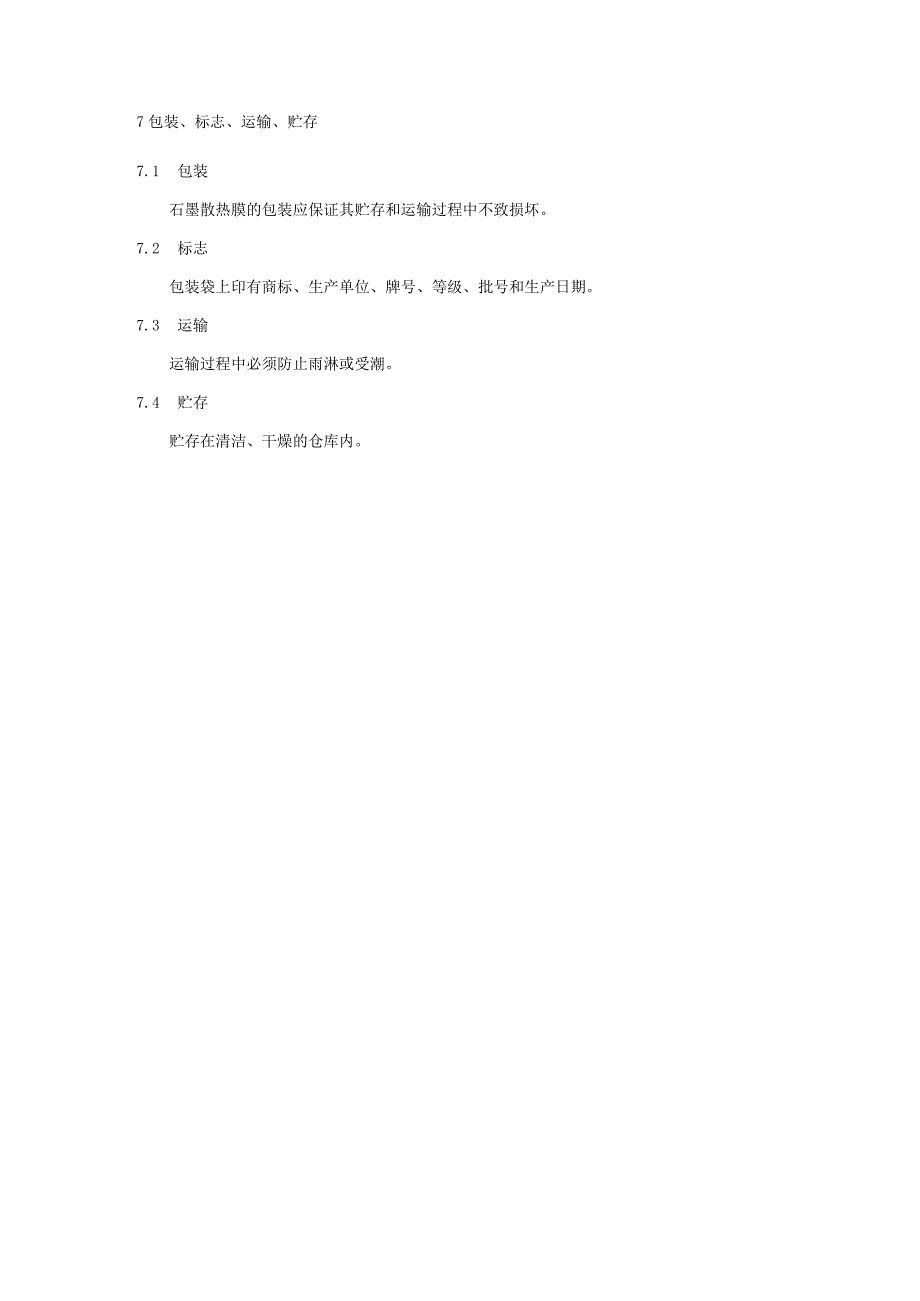

4、。8. 2.2.3密度按照JB/T9141.1-2013规定的方法执行。9. 2.2.4抗拉强度按照JB/T9141.2-2013规定的方法执行。10. 2.2.5灰分测试按照JB/T9141.5-1999规定的方法执行。11. 2.2.6热失重按照JB/T9141.7-2013规定的方法执行。12. 2.2.7肖氏硬度按照JB/T8133.4-2013规定的方法执行。13. 2.3型式检验有下列情况之一时，应进行型式检验：a）试制新产品。b）产品转型。c）正式生产后在结构、材料、工艺上有较大改进，可能影响产品性能。d）正常生产满一年。e）停产三个月以上恢第生产。f）质量监督机构或用户提出型式检验要求。7包装、标志、运输、贮存7.1 包装石墨散热膜的包装应保证其贮存和运输过程中不致损坏。7.2 标志包装袋上印有商标、生产单位、牌号、等级、批号和生产日期。7.3 运输运输过程中必须防止雨淋或受潮。7.4 贮存贮存在清洁、干燥的仓库内。
