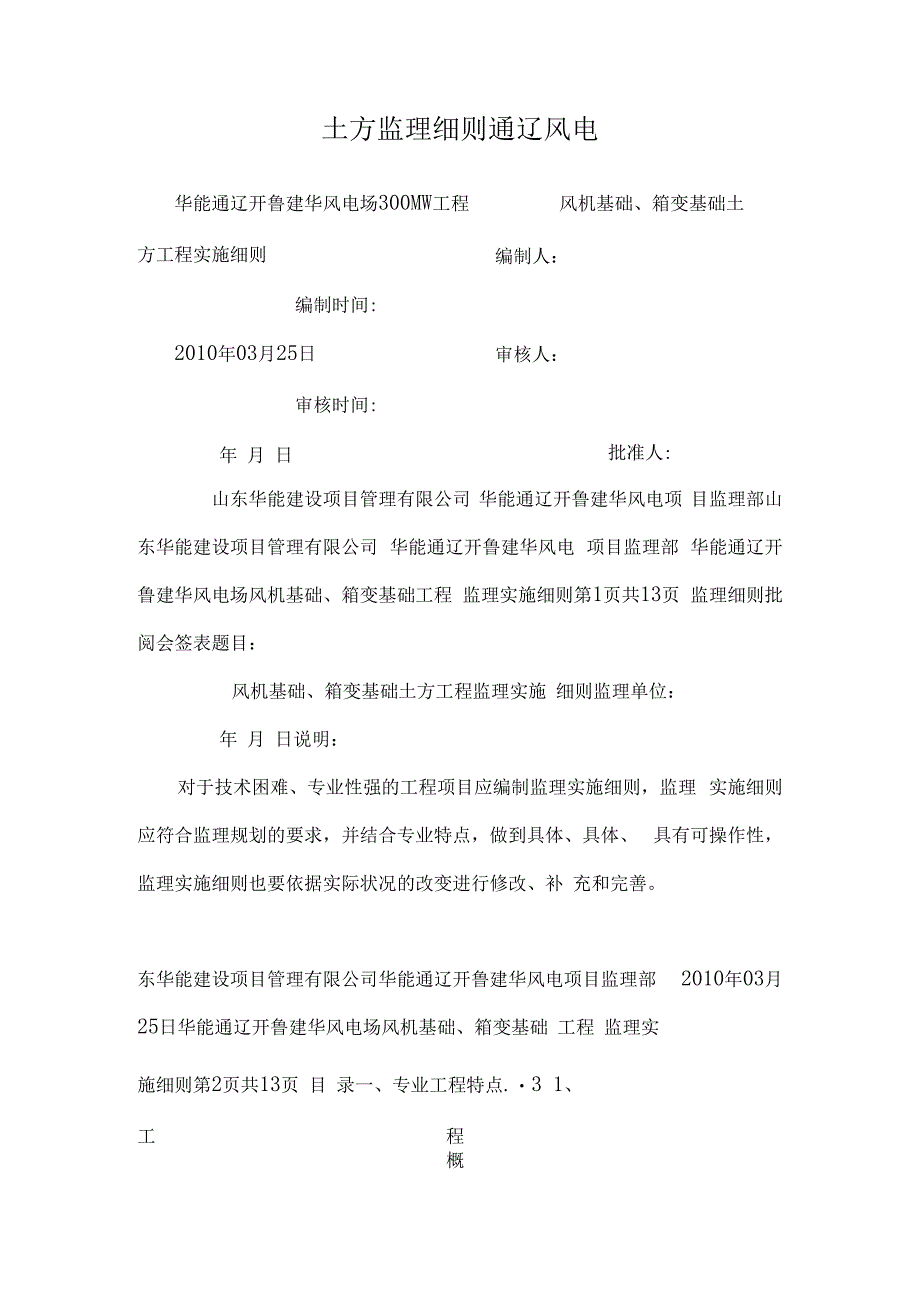

1、土方监理细则通辽风电华能通辽开鲁建华风电场300MW工程风机基础、箱变基础土编制人：审核人：批准人:方工程实施细则编制时间:2010年03月25日审核时间:年 月 日山东华能建设项目管理有限公司 华能通辽开鲁建华风电项 目监理部山东华能建设项目管理有限公司 华能通辽开鲁建华风电 项目监理部 华能通辽开鲁建华风电场风机基础、箱变基础工程 监理实施细则第1页共13页 监理细则批阅会签表题目：风机基础、箱变基础土方工程监理实施 细则监理单位：年 月 日说明：对于技术困难、专业性强的工程项目应编制监理实施细则，监理 实施细则应符合监理规划的要求，并结合专业特点，做到具体、具体、 具有可操作性，监理实施

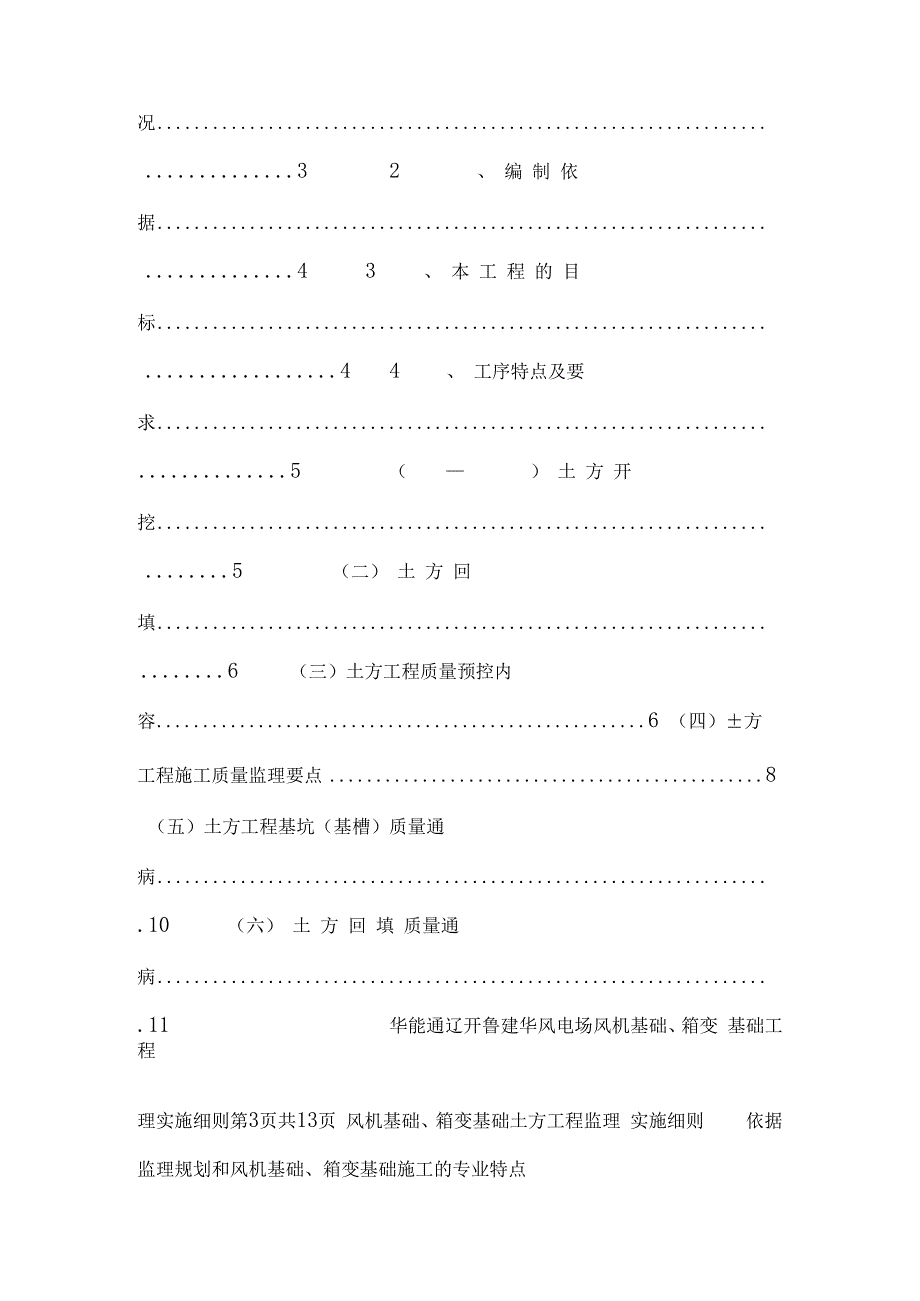

2、细则也要依据实际状况的改变进行修改、补 充和完善。东华能建设项目管理有限公司华能通辽开鲁建华风电项目监理部 2010年03月25日华能通辽开鲁建华风电场风机基础、箱变基础 工程 监理实施细则第2页共13页 目 录一、专业工程特点.3 1、工程概况32、 编 制 依据43、 本 工 程 的 目标44、 工序特点及要求5（） 土 方 开挖5（二） 土 方 回填6（三）土方工程质量预控内容6 （四）方工程施工质量监理要点8（五）土方工程基坑（基槽）质量通病.10（六） 土 方 回 填 质量通病.11华能通辽开鲁建华风电场风机基础、箱变 基础工程理实施细则第3页共13页 风机基础、箱变基础土方工程监理

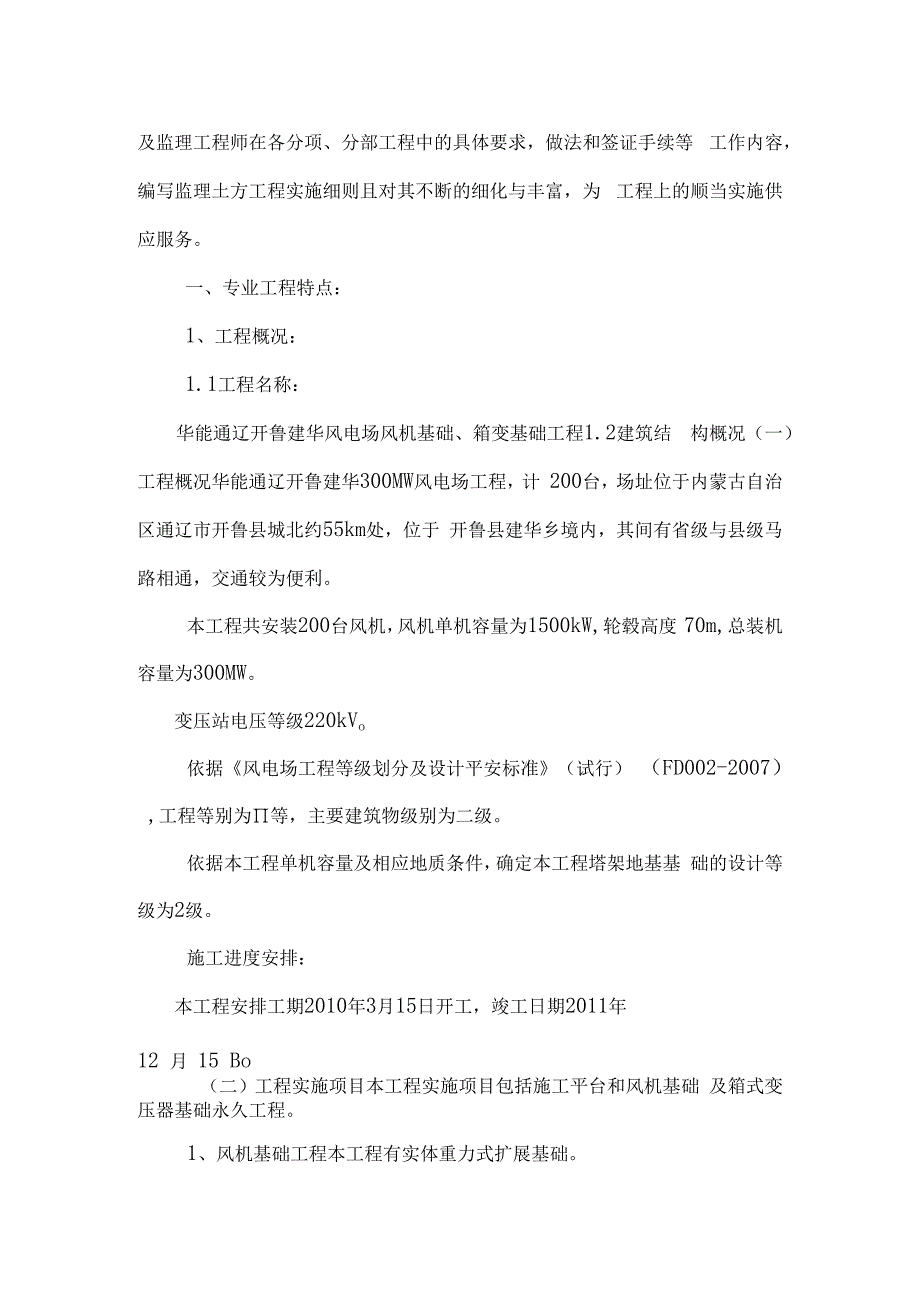

3、 实施细则依据监理规划和风机基础、箱变基础施工的专业特点及监理工程师在各分项、分部工程中的具体要求，做法和签证手续等 工作内容，编写监理土方工程实施细则且对其不断的细化与丰富，为 工程上的顺当实施供应服务。一、专业工程特点：1、工程概况：1.1工程名称：华能通辽开鲁建华风电场风机基础、箱变基础工程1.2建筑结 构概况（一）工程概况华能通辽开鲁建华300MW风电场工程，计 200台，场址位于内蒙古自治区通辽市开鲁县城北约55km处，位于 开鲁县建华乡境内，其间有省级与县级马路相通，交通较为便利。本工程共安装200台风机，风机单机容量为1500kW,轮毂高度 70m,总装机容量为300MW。变压站
4、电压等级220kVo依据风电场工程等级划分及设计平安标准（试行） （FD002-2007）,工程等别为等，主要建筑物级别为二级。依据本工程单机容量及相应地质条件，确定本工程塔架地基基 础的设计等级为2级。施工进度安排：本工程安排工期2010年3月15日开工，竣工日期2011年12 月 15 Bo（二）工程实施项目本工程实施项目包括施工平台和风机基础 及箱式变压器基础永久工程。1、风机基础工程本工程有实体重力式扩展基础。扩展基础由上、中、下三部分组成：上部为圆形台柱，台柱直径为7. Om,台柱高度为1.35m；中部 为截头圆锥体，截头圆锥体的上部直径为7.0m、下部直径为17. 0m, 圆锥体高
5、1.45m；下部结构为圆柱体，高1.2,直径17. Omo灌注桩采纳采纳泥浆护壁钻孔灌注桩，桩径800mm,主筋混凝 土爱护层厚度60mm,钢筋采纳HPB235、HRB335、HRB440级，浇筑混 凝土前，清空沉渣厚度应小于等于50mm,混凝土灌注充盈系数不小 于Ll且不大于1.3,水下混凝土连续施工，导管深度为3-6m. 2、 箱变基础永久工程每台风机配置一台35kV变压器1台，箱式变压 器基础大都坐落于层粉细砂层上，基础埋深约2. 0m,基础形式为 矩形底板与上部井字型直立墙连为整体的钢筋混凝土结构，直立墙顶 部为工作平台。外围围栏总长20m,围栏高2. 0m,围栏柱为50不锈钢管，柱间
6、 围栏为30不锈钢管框、挤塑全铜线网格基础埋深1.8m。华能通辽开鲁建华风电场风机基础、箱变基础工程 监理实施细则第4页共13页1.3工程质量等级：优良等级1.4承建单位：中铁十八局集团其次分公司长春建工集团有限公司建设单位：华能通辽风力发电有限公司设计单位：上海电力设计院有限公司监理单位：山东华能建设项目管理有限公司2、编制依据：2. 1建筑工程质量统一验收标准（GB503002001） 2.2电力 建设土建工程施工技术检验若干规定建质（1995） 13号2.3工 程建设标准强制性条文土建部分2006版2. 4建筑地基基础工程 施工质量验收规范GB50202-2002 2. 5电力建设施工质
7、量验收及评 定规程第一部分：土建工程（DL/T5210. 12005）的有关规定。2.6 施工合同（HN_C_NMG/KL_GC/JC_008、 HN_C_NMG/KL_GC/JC_009） 2.7 风机基础施工图纸（F076S-T0202-01 F076S-T0202-ll等内容）2.8华能通辽开鲁建华风电场工程监理 规划2.9华能通辽开鲁建华风电场工程施工单位施工组织设计及作 业指导书文件2. 10华瑞风机安装公司的有关技术标准3、本工程 的目标1、平安文明施工目标：1）不发生人身轻伤及以上事故（本公司员工），不发生人身重 伤及以上事故（参建单位）；2）不发生一般及以上设备事故；3） 不发
8、生一般及以上火灾、爆炸事故；4）不发生重大及以上交通责任 事故；5）不发生重大跨（坍）塌事故；6）投产风机设备年平均可 利用率：95%； 7） 一般设备事故率：0.1次/台年；8）发生非安排停运率:V05次/台年；9）不发生各类误操作事故；10）不发生计算 机网络及监控系统瘫痪造成的事故。华能通辽开鲁建华风电场风机基础、箱变基础工程 监理实施细则第5页共13页2、环境爱护目标：爱护生态环境，不超标排放，不发生环境污染事故，落实环保 措施；废弃物处理符合规定，力争削减施工场地和周边环境植被的 破坏，不发生水土流失事务、环境污染事务；建设过程中环保水保 措施执行到位，工程环保、水保验收合格率100
9、%。3、质量目标：D符合设计要求，满意现行国家及行业施工验收规范、标准及 质量检验评定标准的优良级要求。其中，建筑工程：单位工程优良率为100%,观感得分率95%；安装工程：单位工程优良率为100%； 2）在施工、安装和服务质量管理上, 符合IS09001-2000质量管理体系标准的要求；3）全部风机均 通过240小时试运，爱护装置、自动装置及监测仪表投入率100%； 4）不发生一般及以上质量事故，工程无永久性缺陷；5）档案资料 合格率100%,归档率100%； 6）投产后风电场的可利用率、利用小 时及发电量满意设计要求；7）确保建设项目高分达标投产，争创国 家优质工程。4、工序特点及要求（一
10、）土方开挖4、工序特点及要求（一）土方开挖L临时性挖方的边坡值应符合下表的规定。临时性挖方边坡值值（高：（GB50202-2002规范表6. 2.3） 土的类别 边坡宽）砂土（不包括细砂、粉砂）1：1.251：1.50 一般性粘土 坚硬 1:0. 75-1:1.00 硬塑 1:1.00-1:1.25 软1:1.50或更缓碎石类土充填坚硬、硬塑粘性土 1：0. 501：1.00 充填砂土 1:1.00-1:1.50 注：1设计有要求时，应符合设计标准。2如采纳降水或其他加固措施，可不受本表限制，但应计算复 核。3 3开挖深度，对软土不应超过4m,对硬土不应超过8mo2. 土方开挖工程质量检验标准
11、应符合下表的规定。土方开挖工程质量检验标准（mm） （GB50202-2002规范表6. 2.4）项序项目允许偏差 或允许值检验方法柱基基坑挖方场地平整管沟地（路）华能通 辽开鲁建华风电场风机基础、箱变基础工程 监理实施细则第6页共13页基槽人工机械面基层主控项 目1标高-50 30 50 -50 -50水准仪2长度、宽度（由设计中心 线向两边量）+200 -50 300 -100 +500-150+100 经纬仪，用钢尺 量3边坡设计要求视察或用坡度尺检查一般项目1表面平整度20 20 50 20 20用2米靠尺和楔形塞尺检查2基底土性设计要求视察或土样分析注：地（路）面基层的偏差只适用于干
12、脆在挖、填方上做地（路）面 的基层。（二）土方回填1.填方施工过程中应检查排水措施，每层填 筑厚度、含水量限制、压实程度。填筑厚度及压实遍数应依据土质，压实系数及所用机具确定。如无试验依据，应符合下表的规定。填土施工时的分层厚度及压实遍数（GB50202-2002规范表6.3.3）压实机具分层厚度（mm）每层压实遍数平碾250300 68振动压实机250350 34 柴油打夯机200250 34人工打夯200 34 2.填方施工结束后， 应检查标高、边坡坡度、压实程度等，检验标准应符合下表的规定。填土工程质量检验标准（11）（GB50202-2002规范表6. 3.4）填土工程质量检验标准（m
13、m） （GB50202-2002规范表6. 3.4）项序检查 项目允许偏差或允许值检查方法桩基基坑基槽场地平整管沟地（路）面基础层人工机械主控项目1标高-50 30 50 -50 -50 水准仪2分层压实系数设计要求按规定方法一般项目1回 填土料设计要求取样检查或直观鉴别2分层厚度及含水量设 计要求水准仪及抽样检查3表面平整度20 20 30 20 20用靠尺 或水准仪 （三）土方工程质量预控内容 （三）土方工程质量预控 内容1、组织现场勘查，驾驭熟识图纸（1） 了解现场地形、地貌、 水文、地质、地下埋设物、地上障碍物和接近建筑；华能通辽开鲁 建华风电场风机基础、 箱变基础工程 监理实施细则第
