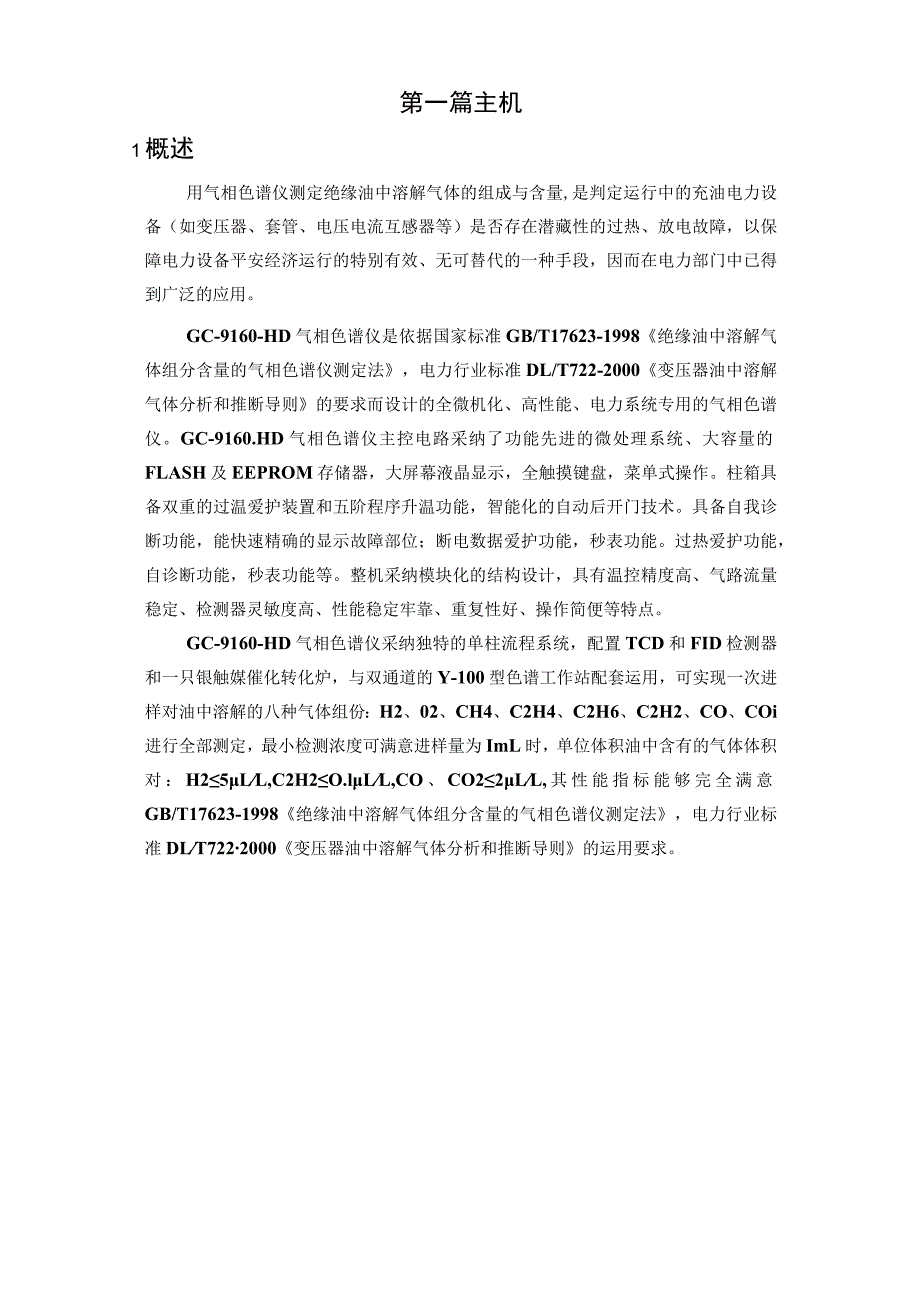

1、第一篇主机1概述用气相色谱仪测定绝缘油中溶解气体的组成与含量,是判定运行中的充油电力设备（如变压器、套管、电压电流互感器等）是否存在潜藏性的过热、放电故障，以保障电力设备平安经济运行的特别有效、无可替代的一种手段，因而在电力部门中已得到广泛的应用。GC-9160-HD气相色谱仪是依据国家标准GB/T17623-1998绝缘油中溶解气体组分含量的气相色谱仪测定法，电力行业标准DL/T722-2000变压器油中溶解气体分析和推断导则的要求而设计的全微机化、高性能、电力系统专用的气相色谱仪。GC-9160.HD气相色谱仪主控电路采纳了功能先进的微处理系统、大容量的FLASH及EEPROM存储器，大屏
2、幕液晶显示，全触摸键盘，菜单式操作。柱箱具备双重的过温爱护装置和五阶程序升温功能，智能化的自动后开门技术。具备自我诊断功能，能快速精确的显示故障部位；断电数据爱护功能，秒表功能。过热爱护功能，自诊断功能，秒表功能等。整机采纳模块化的结构设计，具有温控精度高、气路流量稳定、检测器灵敏度高、性能稳定牢靠、重复性好、操作简便等特点。GC-9160-HD气相色谱仪采纳独特的单柱流程系统，配置TCD和FID检测器和一只银触媒催化转化炉，与双通道的Y-100型色谱工作站配套运用，可实现一次进样对油中溶解的八种气体组份：H2、02、CH4、C2H4、C2H6、C2H2、CO、COi进行全部测定，最小检测浓度

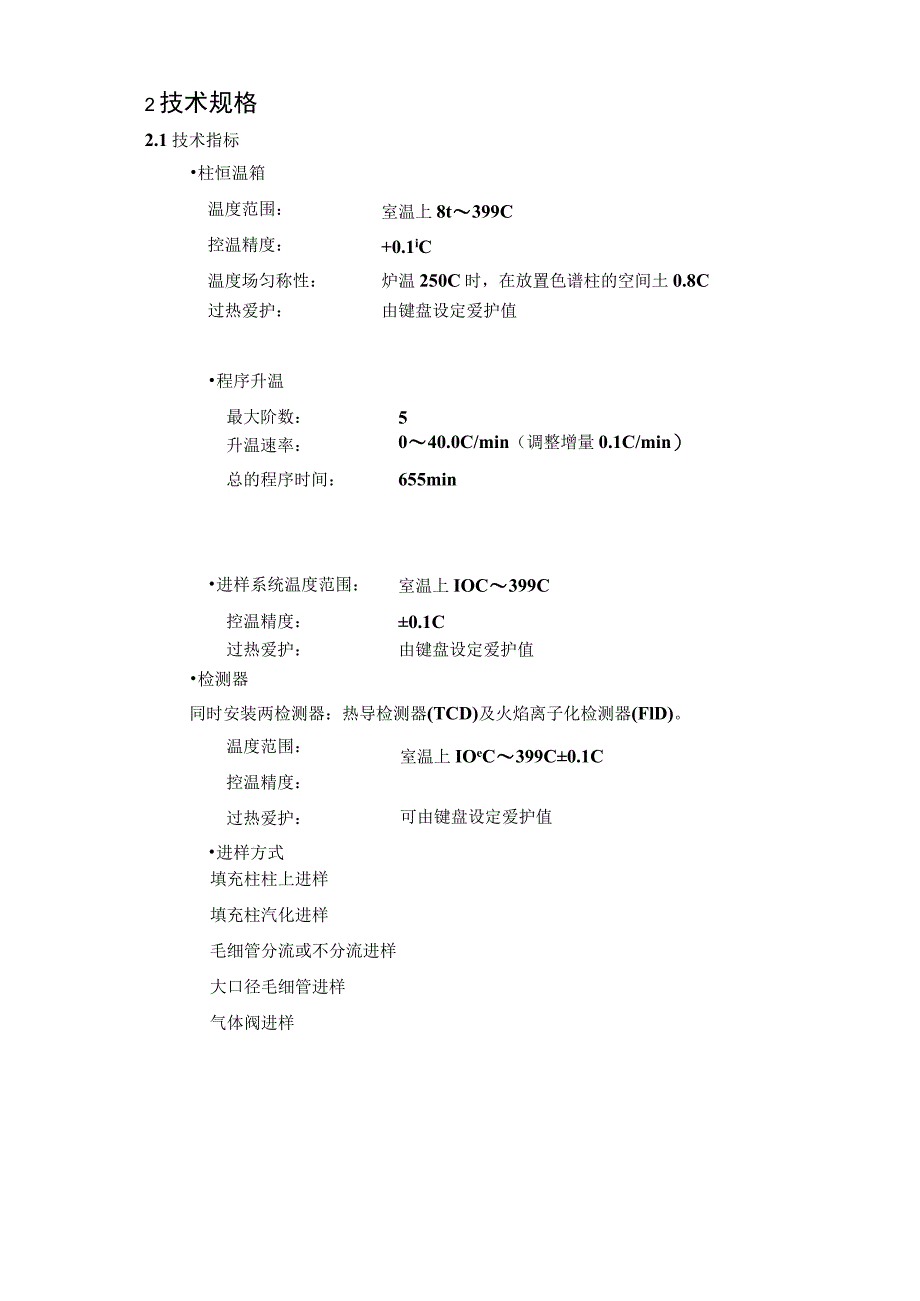

3、可满意进样量为ImL时，单位体积油中含有的气体体积对：H25LL,C2H2O.lLL,CO、CO22LL,其性能指标能够完全满意GB/T17623-1998绝缘油中溶解气体组分含量的气相色谱仪测定法，电力行业标准DLT7222000变压器油中溶解气体分析和推断导则的运用要求。2技术规格2.1技术指标柱恒温箱温度范围：室温上8t399C控温精度：温度场匀称性：+0.1iC炉温250C时，在放置色谱柱的空间土0.8C过热爱护：由键盘设定爱护值程序升温最大阶数：5升温速率：040.0C/min（调整增量0.1C/min）总的程序时间：655min进样系统温度范围：室温上IOC399C控温精度：0.1

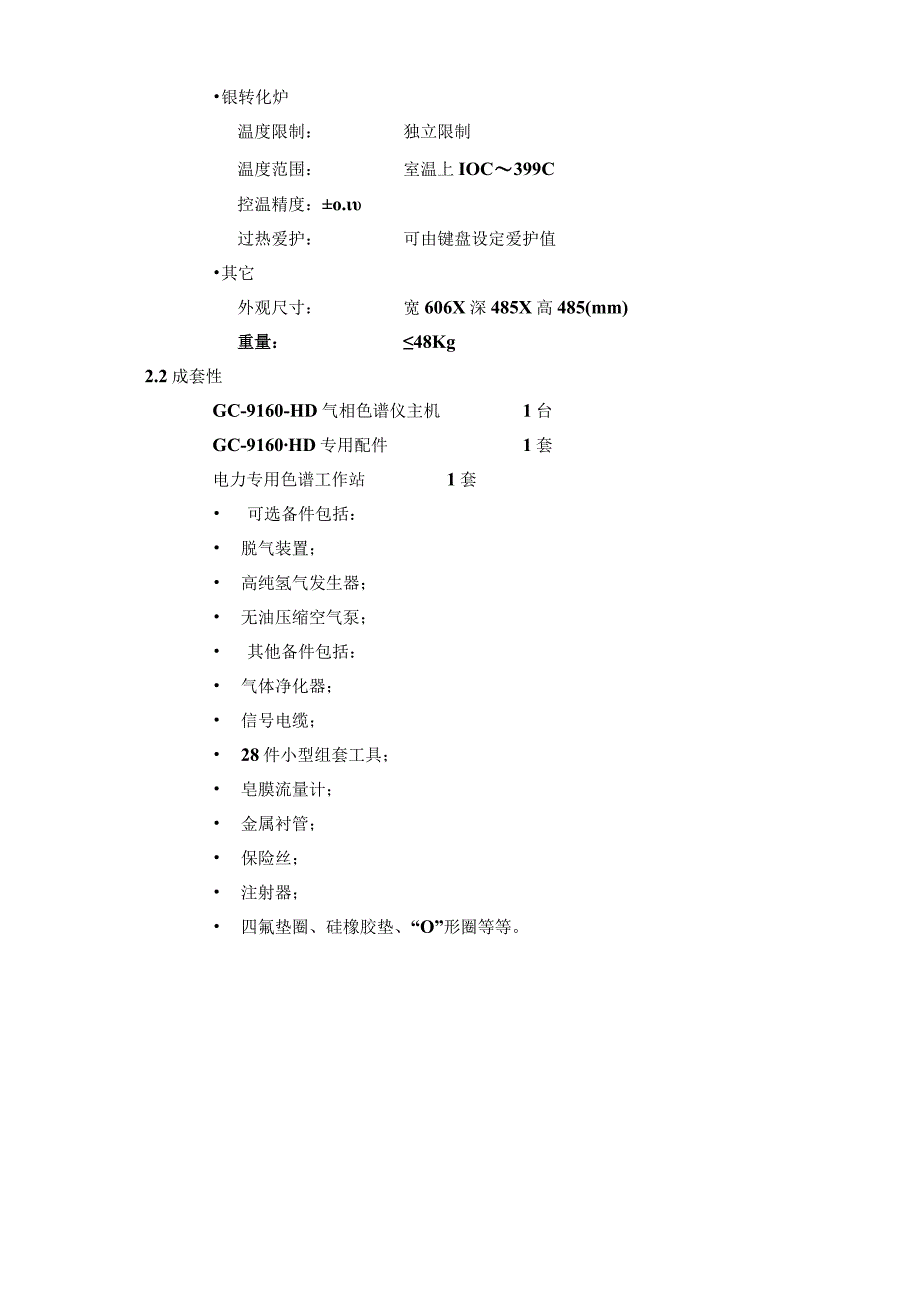

4、C过热爱护：由键盘设定爱护值检测器同时安装两检测器：热导检测器(TCD)及火焰离子化检测器(FlD)。温度范围：控温精度：室温上IOeC399C0.1C过热爱护：进样方式可由键盘设定爱护值填充柱柱上进样填充柱汽化进样毛细管分流或不分流进样大口径毛细管进样气体阀进样银转化炉温度限制：独立限制温度范围：室温上IOC399C控温精度：o.过热爱护：可由键盘设定爱护值其它外观尺寸：宽606X深485X高485(mm)重量：48Kg2.2成套性GC-9160-HD气相色谱仪主机1台GC-9160HD专用配件1套电力专用色谱工作站1套 可选备件包括： 脱气装置； 高纯氢气发生器； 无油压缩空气泵； 其他备
5、件包括： 气体净化器； 信号电缆； 28件小型组套工具； 皂膜流量计； 金属衬管； 保险丝； 注射器； 四氟垫圈、硅橡胶垫、“O”形圈等等。3结构3.1 整机结构GC9160HD气相色谱仪包括气路流量限制系统、温度限制系统、检测器限制系统及显示处理计算机系统、色谱柱箱、进样器、检测器(热导检测器和火焰离子化检测器)及银转化炉等部件。该主机结构体积小、重量轻，各部件均采纳模块化设计，整机结构牢靠合理。结构示意图如图1(a)、图1(b)所示。图1(a)主机正面示意图1气路限制箱上盖2柱箱后盖3柱箱上盖4温度限制箱5柱箱门6气路限制箱7进样器8检测器9显示与操作IO总开关与信号输出图1(b)主机顶视
6、示意图43.2 气路单元GC-9160-HD气相色谱仪气路单元包括双载气流路、双氢气流路和双空气流路。载气流路由稳压阀和稳流阀构成。双路载气流量分别由稳流阀调整，流量值从载气流量-稳流阀刻度曲线（见附录A）图上读取。氢气流路由稳压阀和两个稳流阀及两个固定气阻构成。双路氢气流量分别由两个稳流阀调整，流量值从氢气流量稳流阀刻度曲线（见附录B）图上读取；空气流路由稳压阀和两个稳流阀及两个固定气阻构成。双路空气流量分别由两个稳流阀调整，空气流量值从空气流量稳流阀刻度曲线（见附录C）图上读取；气路流程图如图2所示。阻尼阀H2AIRC=J-I TCD 卜 柱T F工Dll图2GC-9160-HD气路流程图
7、3.3 电路单元GC-9160-HD气相色谱仪的电路单元包括五路温度限制系统（一路程序升温，四路等温）、热导检测器恒流系统、火焰离子化检测器微电流放大器系统、键盘输入系统及大屏幕液晶显示系统。全部温度的设定、热导桥流的设定及微电流放大器灵敏度的设定均可通过菜单输入，由大屏幕液晶显示器显示。3.4 进样单元GC9160-HD气相色谱仪装有填充柱进样器,可接外径3的不锈钢填充柱。连接示意图如图3所示。图3sGC-9160-HD气相色谱仪进样器结构示意图1散热帽2进样垫3导向件4汽化管5钳电阻6加热棒3.5 柱箱单元GC9160HD气相色谱仪柱箱具有容积大、升温快、噪声低，温度匀称性好等特点，并具有
8、双重过温爱护功能。柱箱加热丝功率为1500W。柱箱搅拌风扇排风量大。柱箱结构示意图如图4所示。3.6 热导检测器(TCD)技术性能TCD池体：半扩散式，四臂锦鸨丝电源：恒流系统电流：0220mA,电流增量ImA灵敏度：2500mVnL/mg(nC16)噪声：15V漂移：30V/30min结构热导检测器采纳四臂锦筲丝(IoOa),半扩散结构，池体积300UL4o具有灵敏度高、热稳定性好、响应快、辨别实力高和噪声低等特点。结构示意图如图5所示。al.1二二deoA.:二.,-.,-,.-.m。oij Uki1工瑞修君改学袈冬25isfo,oto1o.exofo,D 2图5：TCD检测器结构示意图1
9、外壳盖2上盖3TCD盒4TCD检测器5导热体6底座7螺钉8压片9的电阻10加热丝11螺母12石棉垫圈13玻璃珠14螺母15垫圈16铃丝17保温棉TCD与色谱柱的连接GC-9160-HD气相色谱仪的TCD可与外径3的不锈钢填充柱连接。TCD与色谱柱之间连接处用石墨密封。留意：TCD与色谱柱之间连接处必需检漏！TCD电路限制板TCD电路限制板由恒流源电路、温度限制电路和数字接口电路三部3.7 火焰离子化检测器(FlD)技术性能结构：圆桶形收集极极化电压：土220V喷口：石英喷口范围：IO】。、10，1()8、1()7零点调整：粗调零点指示：输出电平在土IOmV以内，零点指示灯亮检测限：510-,g
10、s(nCi6)噪声：51012A漂移：51013A/30min结构火焰离子化检测器采纳石英喷口、不锈钢长圆形收集极，极化电压加在喷口上，收集极、极化极对地绝缘良好，具有灵敏度高、噪声低、线性宽等特点。结构示意图如图8所示。图Fn)检测器结构示意图1收集极部件2衬套部件3上盖4托架5垫块6加热块7底座8喷嘴9密封圈10加热丝11的电阻12螺钉FID与色谱柱的连接GC-9160-HD气相色谱仪的FID可与外径3的不锈钢填充柱连接。FID与色谱柱之间连接处用石墨密封。留意：FlD与色谱柱之间连接处必需检漏！连接示意图如图9所示。图9FlD与3不锈钢填充柱连接示意图FID电路限制板FID电路限制板由土
11、220V高压电路、微电流放大电路和数字接口电路三部分构成。高压电路为FID供应220V的极化电压，由15V电源通过DC-DC变换得到，振荡频率为30KHz；微电流放大电路将微电流转换成-IV+IV的电压信号，量程可由键盘设定；数字接口电路则保证了GC操作人员通过键盘进行FlD温度的设定、FlD量程的设定及输出极性的敏捷限制。变更量程可实现高阻切换,变更灵敏度。FID限制面板如图10所示。3.8 镇转换炉GC-9160.HD气相色谱仪的检测对象为溶解于绝缘油中的八种气体组份：H2、02、CH4、C2H4C2H6、C2H2、CO、CO2,以TCD测定H2、02,以FID测定点类气体和CO、CO2.
12、由于FID对CO、Co2没有响应，而TCD的检测灵敏度不够，采纳银转换炉，把CO、CO2转化为CH4（CO、Co2转化为CH4的转化率均大于98%）,用FID检测以提高CO、CO2的检测灵敏度。镇转化炉结构示意图如图11所示。图U银转化炉结构示意图其次篇操作篇1日常操作1.1 开机(1)打开载气、氢气和空气开关阀；(2)调整载气中路稳压阀约0.3MPa,左路恒流阀至刻度5.0圈，依据分别条件调至背压阀，可先调至0060.1MPa,右路恒流阀至2.5圈；(3)开主机电源开关；(4)待仪器通过自检后，由键盘输入设定分析所须要的各个温度参数：设定进样器温度为6OC5设定柱炉温度为60-C设定检测器温
13、度为120C设定协助1(镇转化炉)温度为360C设定热导池温度为70-C 注：因仪器具有数据爱护功能，每次开机只不必每次都重新键入温度(5)按下面板上的醺键，启动温控系统。(6)按下检测一设置，屏幕显示：FID1：极性=_；量程=*_次方；采样=1(7)按0输入设定极性；然后按：9一输入设定量程。(8)按),至屏幕显示：TCDl:极性=桥流=_毫安；采样=1(9)按0输入设定极性；然后按70输入设定桥流。(1()最终再按设置键确认并退出本次设置。 注：由于热导检测器的锌瞥丝极易被氧化，所以切记在开机时肯定要先通气后加桥电流，关机时也要先将电流设为零，等热导温度稍降后再关载气开关。（三）点火：待
14、氢焰检测器的温度升至设定值后，按FlD面板上的点火按扭。 注：确认是否点上火可用冷的金属表面，如镜子、钳子等置于FlD排出口，若金属表面有水气，表明已点上火。(12)待全部温度稳定以后，分别调整热导和氢焰检测器面板上的调零旋钮,使FID和TCD的电平分别处于合适位置；注：工作站中A通道始FlD的信号，B通道是TCD的信号(13)分别视察热导及氢焰的基线，待基线走直后即可进样分析。1.2关机(1)分析完毕，将电流设回到零(操作方式同上)(2)按设置，然后再按,屏幕显示：关闭控温系统，按“输入”键确认，按设置键否认(3)按输入。(4)关闭氢气及空气开关。(5)待银转化炉温度降至IOoC以下，关主机电源；(6)关载气开关阀。2键盘操作2.1仪器操作温度的设定1、在仪器开机的状态下，按“控温”键进入温度限制系统。2、按“设置”键进入参数设置状态3、屏幕显示：设置进样器温度一度O按：60一输入4、屏幕显示：设置柱炉温度一度按：60一输入5、屏幕显示：设置检测器温度一度按：120输入6、屏幕显示：设置协助1温度度按：360输入7、屏幕显示：设置热导池温度一度按：70输入8、按“设置”键，退出并确认以上的设置。2.2 仪器爱护温度的设定(爱护温度设定值应略高于实际运用温度)1、在仪器开机的
