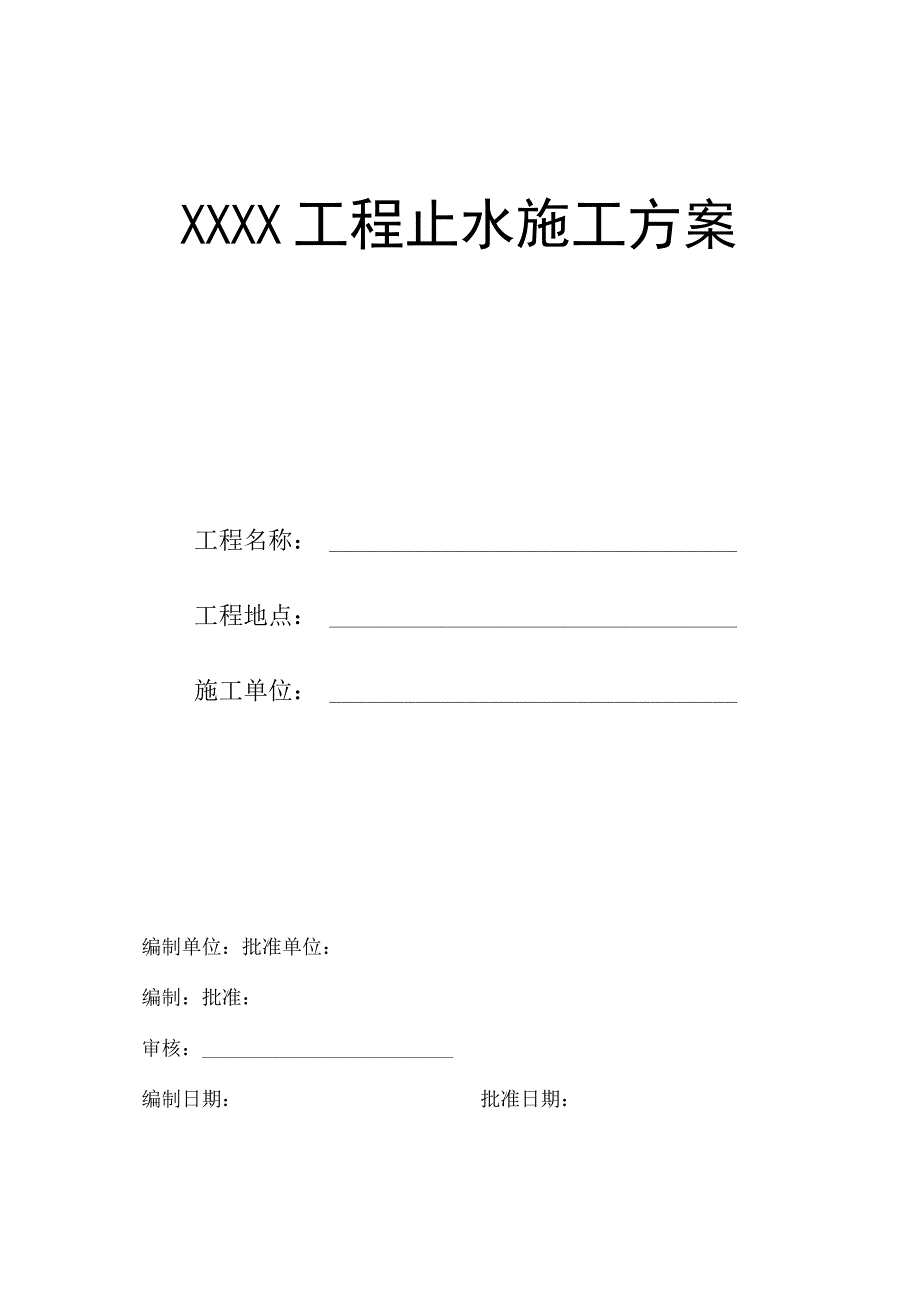

止水施工方案(汇编).docx_第1页
第1页 / 共39页
止水施工方案(汇编).docx_第2页
第2页 / 共39页

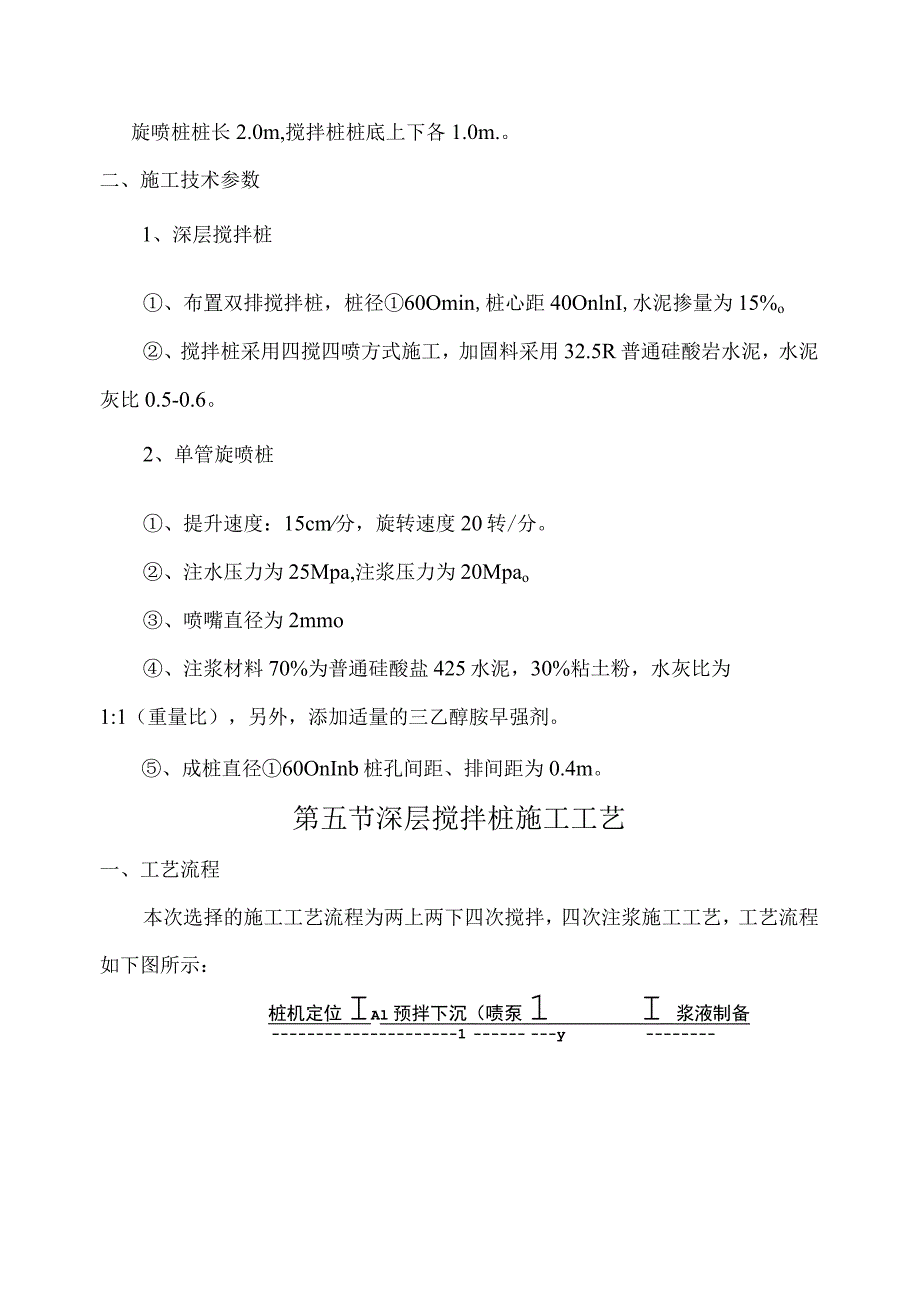

止水施工方案(汇编).docx_第3页
第3页 / 共39页
止水施工方案(汇编).docx_第4页
第4页 / 共39页
止水施工方案(汇编).docx_第5页
第5页 / 共39页
止水施工方案(汇编).docx_第6页
第6页 / 共39页
止水施工方案(汇编).docx_第7页
第7页 / 共39页
止水施工方案(汇编).docx_第8页
第8页 / 共39页
止水施工方案(汇编).docx_第9页
第9页 / 共39页
止水施工方案(汇编).docx_第10页
第10页 / 共39页
亲,该文档总共39页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《止水施工方案(汇编).docx》由会员分享,可在线阅读,更多相关《止水施工方案(汇编).docx(39页珍藏版)》请在第壹文秘上搜索。

1、XXXX工程止水施工方案工程名称:工程地点:施工单位:编制单位:批准单位:编制:批准:审核:编制日期:批准日期:第一节工程概况本工程为XXXXXX。地下室为一层,高度3700,顶标高245,地下室顶面覆盖2000高土层。建设方拟在上部做圆形广场及旱地喷泉。第二节编制依据一、XXXXXX工程设计图纸;二、建筑地基基础工程施工质量验收规范(GBSO2022002);三、中国建筑工程出版社1999年1月出版的建筑施工手册;四、XXXXXX公司编制的XXXXXX岩土工程勘察报告;五、建筑桩基技术规范(JGJ9494)第三节工程地质条件根据勘察报告,该场地范围内地层自上而下分为:淤泥质土、粉细砂、强风化

2、砾岩、中风化砾岩。、淤泥质土:层厚1.11.8m;、粉细砂:层厚2.75.0m;、强风化砾岩:层厚0.02.1m;(4)、中风化砾岩:层厚:0.08.4m0第四节止水帷幕工程设计思路及施工技术参数一、设计思路由于地质条件限制,要达到止水目的,必须使止水帷幕设置在透过砂层的强、中风化区域,故拟采用深层搅拌桩与旋喷桩相结合的方法构成止水帷幕。即上部采用两排深层搅拌桩止水,下部采用单管旋喷注浆补强。深层搅拌桩长度从地表下LOm至砂层与强风化(含中风化)接触面,估计4.16.4m旋喷桩桩长2.0m,搅拌桩桩底上下各1.0m.。二、施工技术参数1、深层搅拌桩、布置双排搅拌桩,桩径60Omin,桩心距40

3、OnlnI,水泥掺量为15%o、搅拌桩采用四搅四喷方式施工,加固料采用32.5R普通硅酸岩水泥,水泥灰比0.5-0.6。2、单管旋喷桩、提升速度:15cm分,旋转速度20转/分。、注水压力为25Mpa,注浆压力为20Mpao、喷嘴直径为2mmo、注浆材料70%为普通硅酸盐425水泥,30%粘土粉,水灰比为1:1(重量比),另外,添加适量的三乙醇胺早强剂。、成桩直径60OnInb桩孔间距、排间距为0.4m。第五节深层搅拌桩施工工艺一、工艺流程本次选择的施工工艺流程为两上两下四次搅拌,四次注浆施工工艺,工艺流程如下图所示:桩机定位IAl预拌下沉(啧泵1I浆液制备1-y深层搅拌桩施工工艺流程图二、施

4、工工艺1、测量放线:依据甲方提供的控制点,先用经纬仪放出轴线,再用钢卷尺丈量放出具体桩位,允许偏值为50mm。2、桩机定位:搅拌桩机到达指定桩位后,进行对中,调平,允许偏值为50mm。3、当搅拌桩机正常后,启动电机下沉,下沉速度用4档1.2mmin,以利土体充分破碎,在下沉过程中,应边送浆边钻进Q4、浆液制备:即按设计确定的浆液配方投料,搅制水泥浆。在送浆前必须不停搅拌,防止浆液离析,浆液储备时间不超过1小时。5、提升注浆搅拌:待搅拌机下沉到硬层桩机1档电流值达到50A时,桩机停止下沉,然后边搅拌边提升,提升速度控制在3档0.97mmino6、重复下沉:当搅拌机提升到设计桩顶标高时,重复下沉搅

5、拌,使浆液与土体搅拌均匀,下沉速度为4档1.2mmin7、重复提升:待下沉到设计深度时,边喷浆、边搅拌、边提升,直至提升至地面,控制提升速度为3档0.97mmino8、冲洗系统:冲洗灰浆泵和输浆管系统,直至基本干净,并清除钻头上粘附的软士,检查钻头,如有磨损及时更换。9、移到新桩位,重复-步骤。第六节旋喷桩施工工艺一、工艺流程孔位放样f钻机就位钻孔f钻机引孔f水泥浆制备f高压注浆成桩一冲洗器具f回灌浆液f移机至下一个孔位。一、施工工艺1、测放孔位:按设计要求进行,在确定孔位时,应由甲乙双方技术人员共同参与确定,为保证孔位的准确性,桩位必须打入木桩或竹片尖作标记。2、钻机安装和引孔:先使用钻机安

6、置在标定的孔位上,使钻头中心对准孔中心,孔位偏差V50mm,调整钻机水平度及钻杆垂直度,保证斜率不大于1%。引孔深度要求穿过砂层进入强风化(中风化)0.5m。3、地面试喷:下喷射管前,应在地面进行试喷,以检查各项技术参数是否达到设计要求。4、高压旋喷成孔与注浆工艺:将单管喷射钻头通过引孔下到孔底,开始喷射高压水泥浆,喷浆压力为20MPa,按15cmmin的速度徐徐提升钻杆,在砂层和岩面接触部位停止提升旋转注浆30转后,再继续旋喷注浆。在注浆过程中,施工人员必须认真检查水泥浆的水灰比和流量,高压泵压力和钻杆的提升速度,回转速度等施工参数是否符合要求,并及时作好施工现场记录。5、回填灌浆:喷射结束

7、后,水泥浆不断析水固结,浆面随之下降,此时应及时向孔内补充水泥浆液,直至液面不再下降为止。本次工程可以采用自流回填。6、施工时严格控制桩底、桩顶标高及设计桩长。第七节工程粗略统计工作量统计表:分项工程名称桩数(条)平均桩长(m)累计(m)深搅(实桩)7504.53375.0深搅(空桩)7501.0750.0引孑L3755.52062.5单管旋喷3752.0750.0第八节设备与劳动力计划一、施工设备配置计划本工程计划投入的机械设备见下表:序号名称规格数量功1搅拌机PH-71台37KW2浆泵2BL501台5KW3水泥浆搅拌机0.4m21台4KW4焊机1台18KW5喷浆钻头550mm2个6旋喷桩机

8、1台12KW7高压浆喷1台90KW8地质钻机Xy-1002台15KW二、工组织管理和劳动力计划劳动力计划见下表:序号岗位名称人员数量职责范围1施工员2桩机生产、定位、质量管理2兼职安全员1安全用电等3机长6开机及具体施工生产4生产工人30桩机、喷浆机操作加料5机修工3负责机械维修第九节施工进度计划本工程拟安排PH-7深层搅拌桩机一台,昼夜连续作业约能成桩250米,即15天可完成搅拌桩。安排XY-100地质钻机2台进行旋喷前引孔作业。(引孔作业宜在搅拌桩成型3天后进行。此时搅拌桩已达到一定强度,不易受引孔作业而破坏)。两台钻机同时连续作业,每天约可成孔120米。安排高压旋喷桩机一台。引孔后随即进

9、行喷射注浆。即本止水帷幕工程全部完成,计划用时1820天。第十节质量保证措施一、桩位应有专人负责,会同业主、监理,进行桩位放线,误差V50mm。二、钻机和注浆插入深度:施工时要有钻孔深度记录,施工技术负责人随时对钻孔和注浆管插入深度进行复核,必须满足设计要求。三、水泥浆液要严格按照设计配比配制,水泥避免淋雨受潮,随时用比重计抽查浆液密度。四、注浆压力、提升速度、旋转速度,应设专人观察,保证按设计要求施工。五、根据IS09001标准要求,推行全面质量管理,建立质量保证体系,提高全员质量意识,确保质量管理贯彻整个施工过程。坚持质量自检、互检、交接检“三检”制。六、实行质量管理项目经理负责制,配置专

10、职质检员,具体负责质量管理工作。七、加强技术管理,认真执行GB50202-2002和JGJ94-94的有关规定及各项管理制度,以确保岗位责任制,组织学习图纸、施工组织设计和工艺卡,做好技术交底工作。八、加强原材料检验工作,严格执行各种材料的计量检验制度。九、加强对施工阶段控制,明确各施工阶段质量控制的重点,对各分部分项工程质量进行三控:即事前控制、事中控制和事后控制。十、组织施工员和有关人员进行质量评定,由质检员填写分项工程质量检验评定表,交由公司质安部进行质量管理等级核定,最后,整理归档,以上各项工作均需相关人员签字确认。第十一节安全生产措施一、成立以生产项目经理为组长、技术负责人为副组长的

11、安全文明施工领导小组,制订本工程的安全生产,文明施工制度。二、认真执行施工安全检查评分标准(JGJ59-99),把安全隐患消除在萌芽状态。三、施工现场实行三相五线制,确保施工用电安全。四、各工种严格按照本工种的安全操作规程执行。施工中每一道工序都必须作好施工安全措施交底,明确安全施工重点,克服盲目施工。五、机电设备必须由专职人员操作,按规定作好维修保养。六、坚持特种工种持证上岗,严禁非操作人员代岗。第十二节文明施工及环境保护措施一、文明施工措施建立健全的现场文明施工管理组织,由项目经理总负责,施工班组设兼职管理人员。施工现场内应对施工设备、材料堆放、场地道路进行统一合理布局。做好泥浆的现场管理

12、工作,浆液不得外溢,以免污染工地。污水须经沉淀滤清后才可排向市政管路。工地大门(出入口)设置洗车及三级泥浆沉淀池,保证车辆外出不污染路面。各项文明施工工作应严格按照广州市“建设工程文明施工若干规定”执行。二、环境保护管理措施1、施工垃圾和渣土要及时清运,清运前,要适量洒水减少扬尘。2、泥和其他易飞扬的细颗粒散体材料应尽量安排库内存放。露天存放时要严密苫盖,运输和卸运时防止遗洒飞扬,以减少扬尘。3、施工现场要制定泗水降尘制度,配备专用洒水设备及指定专人负责,在易产生扬尘的季节,施工场地采取洒水降尘。4、现场排放的废水(冲洗泵车、汽车的污水)要排入沉淀池内,经二次沉淀达到排放标准后,方可排入市政污

13、水管线或回收用于洒水降尘。未经处理的泥浆水,严禁直接排入排水设施。5、食堂污水的排放控制。施工现场临时食堂,要设置简易有效的隔油池,产生的污水经下水管道排放要经过隔油池。平时加强管理定期掏油,防止污染。炉、灶烟囱应设置除尘、降噪设施,以降低烟尘排放和噪音污染。6、制定水、电、办公用品(纸张)的节约措施,通过减少浪费,节约能源,达到保护环境的目的。质量控制方案1.编制依据1.1合同文件表IT文件名称文件号发布时间北京市建设工程施工合同京合同第OXXXO号X年X月X日1.2施工图纸表IT序号主要内容页数出图日期I建筑专业设计图纸建施1建施60XX年X月X日2结构专业设计图纸结施1结施62XX年X月

14、X日3电气专业设计图纸电施1电施59XX年X月X日4电讯专业设计图纸讯施1讯施34XX年X月X日5给排水专业设计图纸水施1水施34XX年X月X日6通风空调专业设计图纸设施1设施34XX年X月X日1.3其他表1-3内容编号日期公司按IS09001:2000质量管理体系标准制定的有关文件质量管理手册BCRG1999.05程序文件GCRG1999.05建筑结构长城杯工程质量评审标准DBJ/T01-69-20032003.02.01建筑长城杯工程质盘评审标准DBJ/T01-70-20032003.02.01施工企业项目管理体系文件北京XX公司2000版2000.101.4施工组织设计1-4施组名称编制日期编制人北京XX工程施工组织设计X年X月X日XXX2.工程概况表1-5序号项目内容1工程名称北京XX工程2工程地址北京市XX区XX路3建设单位北京XX房地产开发有限公司4设计单位北京XX建筑设计院,5监理单位北京XX建设监理公司6质量监督单位北京市XX区质量监督站7施工总承包单位北京X
