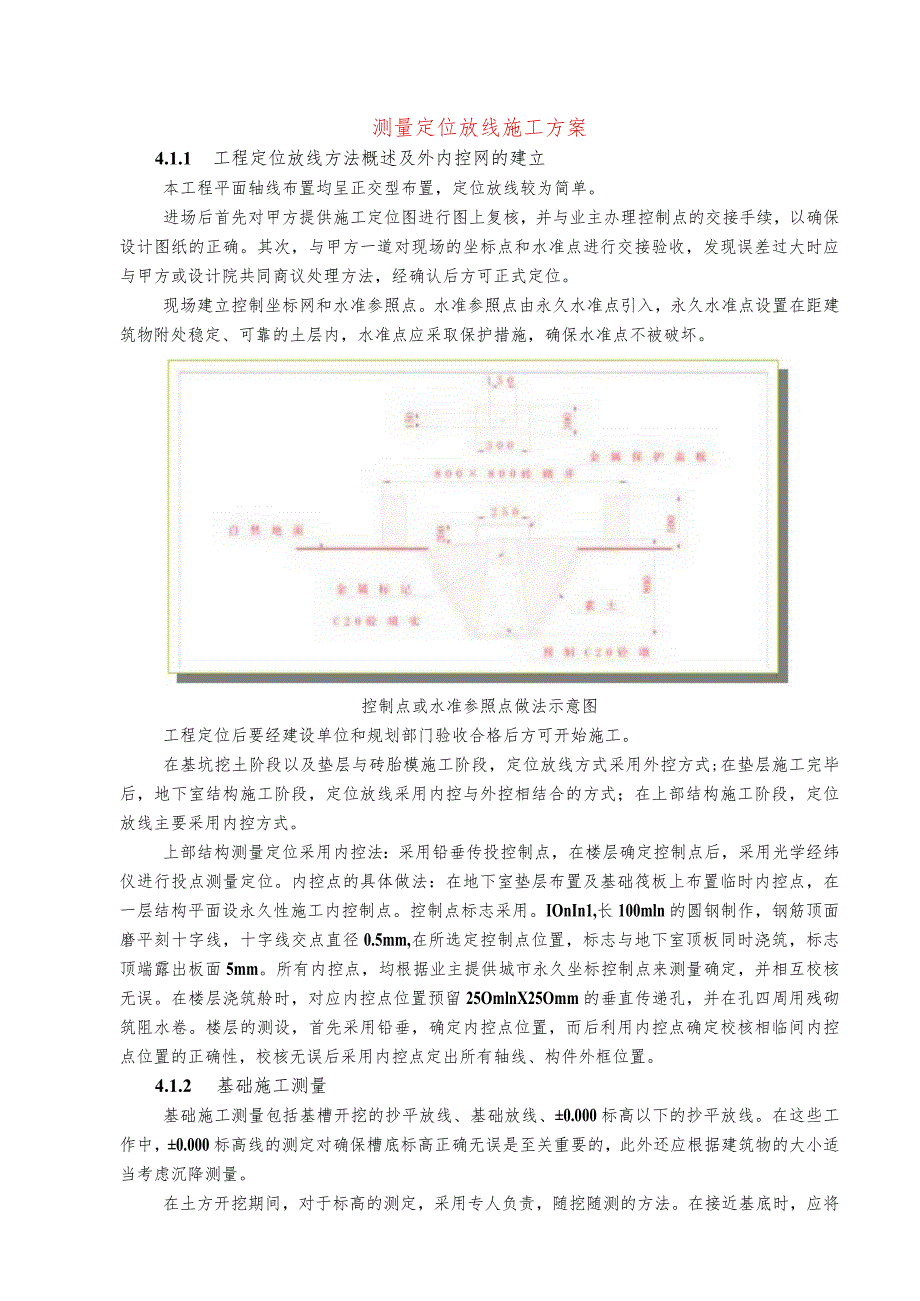

1、测量定位放线施工方案4.1.1 工程定位放线方法概述及外内控网的建立本工程平面轴线布置均呈正交型布置，定位放线较为简单。进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。现场建立控制坐标网和水准参照点。水准参照点由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。控制点或水准参照点做法示意图工程定位后要经建设单位和规划部门验收合格后方可开始施工。在基坑挖土阶段以及垫层与砖胎
2、模施工阶段，定位放线方式采用外控方式;在垫层施工完毕后，地下室结构施工阶段，定位放线采用内控与外控相结合的方式；在上部结构施工阶段，定位放线主要采用内控方式。上部结构测量定位采用内控法：采用铅垂传投控制点，在楼层确定控制点后，采用光学经纬仪进行投点测量定位。内控点的具体做法：在地下室垫层布置及基础筏板上布置临时内控点，在一层结构平面设永久性施工内控制点。控制点标志采用。IOnIn1,长100mln的圆钢制作，钢筋顶面磨平刻十字线，十字线交点直径0.5mm,在所选定控制点位置，标志与地下室顶板同时浇筑，标志顶端露出板面5mm。所有内控点，均根据业主提供城市永久坐标控制点来测量确定，并相互校核无误

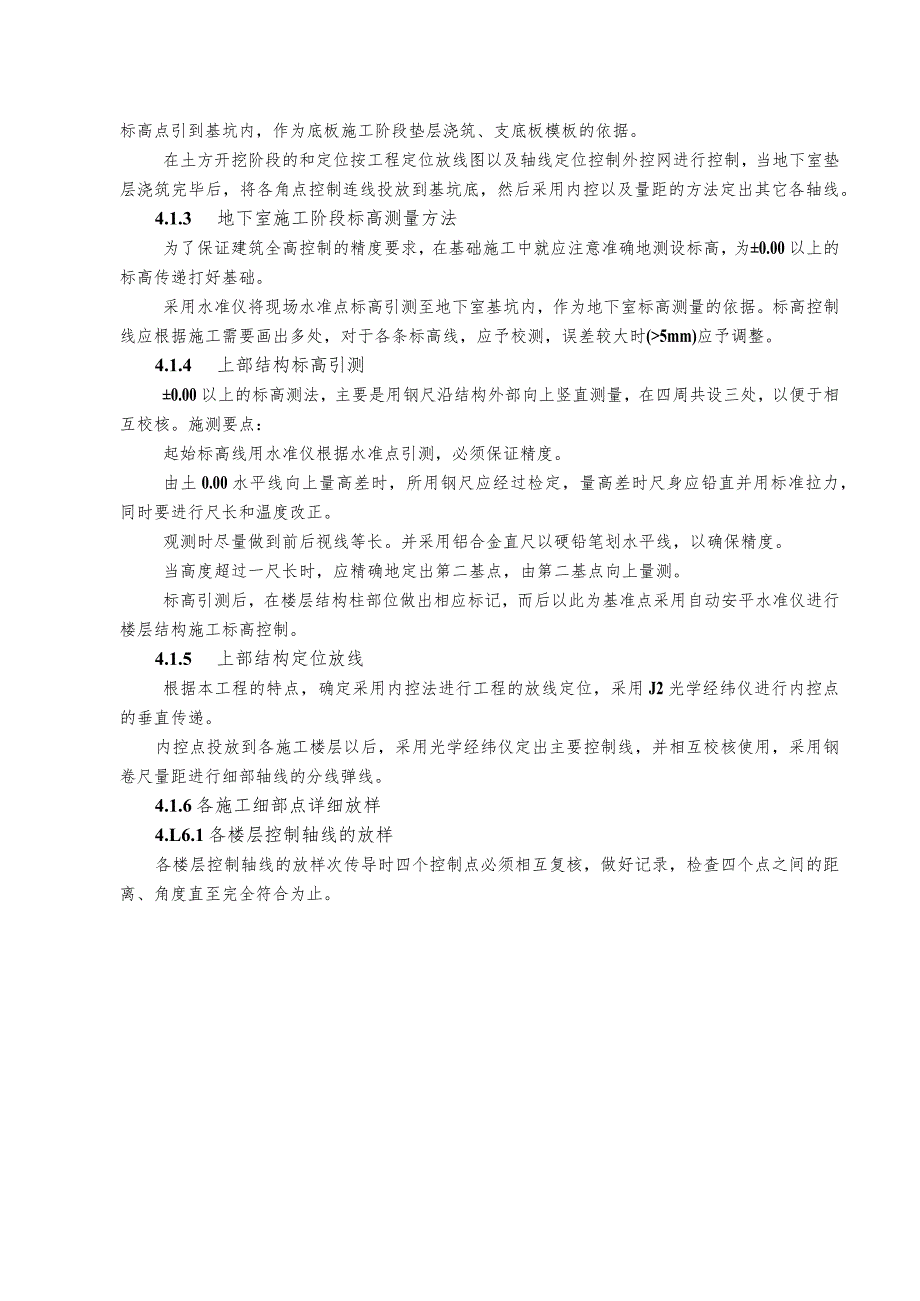

3、。在楼层浇筑舲时，对应内控点位置预留25OmlnX25Omm的垂直传递孔，并在孔四周用残砌筑阻水卷。楼层的测设，首先采用铅垂，确定内控点位置，而后利用内控点确定校核相临间内控点位置的正确性，校核无误后采用内控点定出所有轴线、构件外框位置。4.1.2 基础施工测量基础施工测量包括基槽开挖的抄平放线、基础放线、0.000标高以下的抄平放线。在这些工作中，0.000标高线的测定对确保槽底标高正确无误是至关重要的，此外还应根据建筑物的大小适当考虑沉降测量。在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。在接近基底时，应将标高点引到基坑内，作为底板施工阶段垫层浇筑、支底板模板的依据。在土方
4、开挖阶段的和定位按工程定位放线图以及轴线定位控制外控网进行控制，当地下室垫层浇筑完毕后，将各角点控制连线投放到基坑底，然后采用内控以及量距的方法定出其它各轴线。4.1.3 地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高，为0.00以上的标高传递打好基础。采用水准仪将现场水准点标高引测至地下室基坑内，作为地下室标高测量的依据。标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(5mm)应予调整。4.1.4 上部结构标高引测0.00以上的标高测法，主要是用钢尺沿结构外部向上竖直测量，在四周共设三处，以便于相互校核。施测要点：起始标高
5、线用水准仪根据水准点引测，必须保证精度。由土0.00水平线向上量高差时，所用钢尺应经过检定，量高差时尺身应铅直并用标准拉力，同时要进行尺长和温度改正。观测时尽量做到前后视线等长。并采用铝合金直尺以硬铅笔划水平线，以确保精度。当高度超过一尺长时，应精确地定出第二基点，由第二基点向上量测。标高引测后，在楼层结构柱部位做出相应标记，而后以此为基准点采用自动安平水准仪进行楼层结构施工标高控制。4.1.5 上部结构定位放线根据本工程的特点，确定采用内控法进行工程的放线定位，采用J2光学经纬仪进行内控点的垂直传递。内控点投放到各施工楼层以后，采用光学经纬仪定出主要控制线，并相互校核使用，采用钢卷尺量距进行

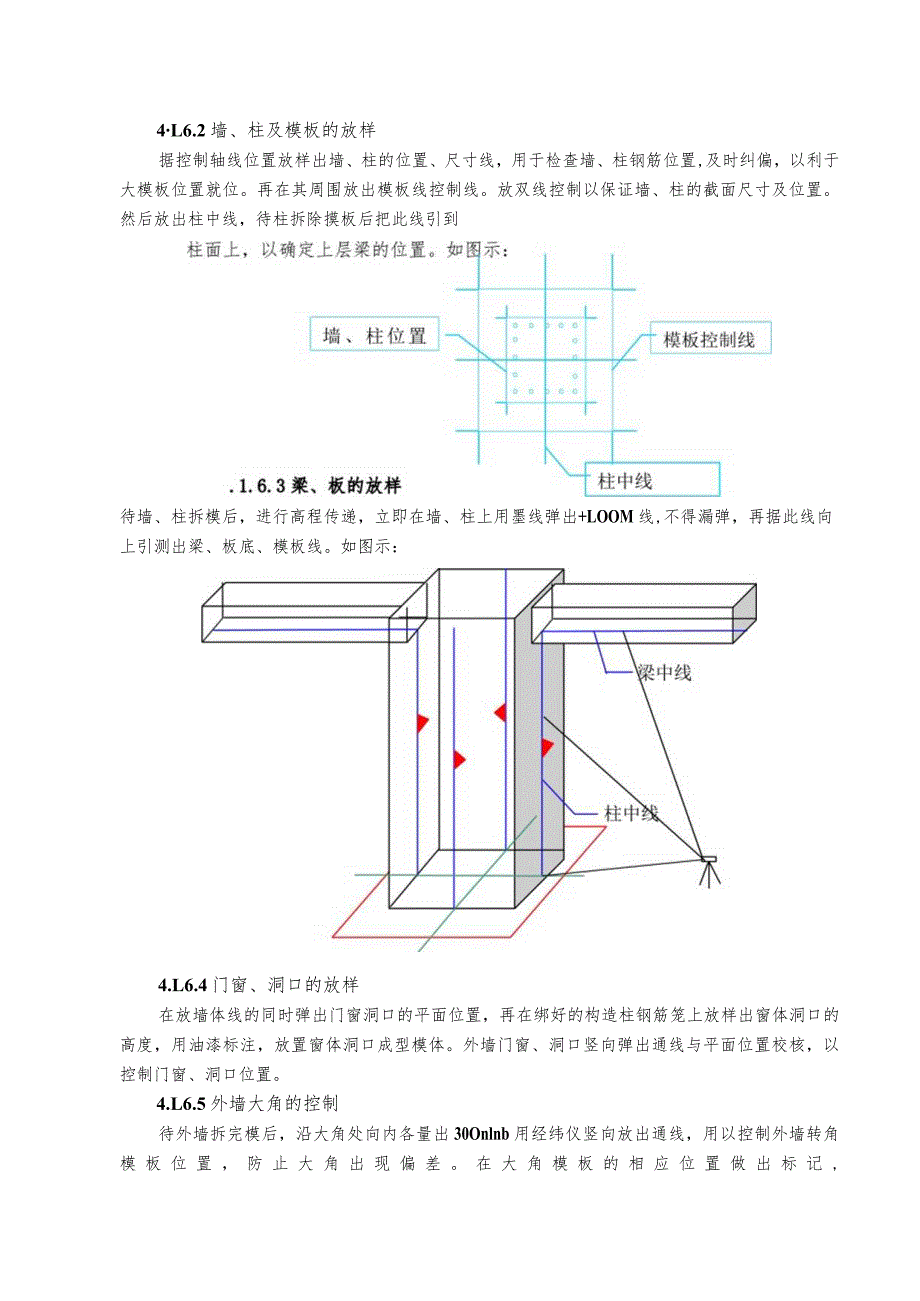

6、细部轴线的分线弹线。4.1.6各施工细部点详细放样4.L6.1各楼层控制轴线的放样各楼层控制轴线的放样次传导时四个控制点必须相互复核，做好记录，检查四个点之间的距离、角度直至完全符合为止。4L6.2墙、柱及模板的放样据控制轴线位置放样出墙、柱的位置、尺寸线，用于检查墙、柱钢筋位置,及时纠偏，以利于大模板位置就位。再在其周围放出模板线控制线。放双线控制以保证墙、柱的截面尺寸及位置。然后放出柱中线，待柱拆除摸板后把此线引到待墙、柱拆模后，进行高程传递，立即在墙、柱上用墨线弹出+LOOM线,不得漏弹，再据此线向上引测出梁、板底、模板线。如图示：4.L6.4门窗、洞口的放样在放墙体线的同时弹出门窗洞口
7、的平面位置，再在绑好的构造柱钢筋笼上放样出窗体洞口的高度，用油漆标注，放置窗体洞口成型模体。外墙门窗、洞口竖向弹出通线与平面位置校核，以控制门窗、洞口位置。4.L6.5外墙大角的控制待外墙拆完模后，沿大角处向内各量出30Onlnb用经纬仪竖向放出通线，用以控制外墙转角模板位置，防止大角出现偏差。在大角模板的相应位置做出标记,待上层大角模板合模时，通线与标记一定要相吻合。如图示:4.L6.6结构竖向投测的控制工程采用激光经纬仪天顶内控法进行竖向投测。在每个流水段内设四个内控点，控制点设在首层楼面上，采用200X200X10预埋铁板做控制点（加活动盖板保护）。二层以上结构施工时，均在控制点上方预留
8、200X200方孔，设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶，照准部进行水平向并采用正倒镜法校核。4L6.7楼梯踏步的放样根据楼梯踏步的设计尺寸，在实际位置两边的墙上用墨线弹出，并弹出两条在一层核心筒墙壁上设置一永久性标高点，其正上方紧靠核心筒留置预留洞,标高自预留洞用钢尺引测上去，并设置每层永久性的楼层标高基准点+LOOM标高点，用红油漆标注，不经许可，不得覆盖或破坏。以后，每层用用经纬仪在预留洞处沿核心筒的竖向方向引一通长直线。以消除钢尺的垂直误差。为了尽可能避免因传导的次数而造成累计误差，在施工中高程每十层用钢尺复测一次，及时纠正误差。标高允许偏差：层高不大于IOmm,全高不大于30mm。如图示：预留洞300*30Omm4.1.8主要测量仪器本工程测量定位放线所采用仪器如下表所列。测量定位放线测量仪器一览表序号仪器名称规格型号测量精度数量备注1经纬仪J22ff1台校验合格2水准仪DS22mmKm1台校验合格3自动安平水准仪DS33mmKm2台校验合格4垂钝15kg1只5垂能5kg3只6钢卷尺50m5mm100m1把校验合格7钢卷尺5mlmm5m20把校验合格8铝合金塔尺5m2根校验合格9其它辅助仪器1套校验合格
