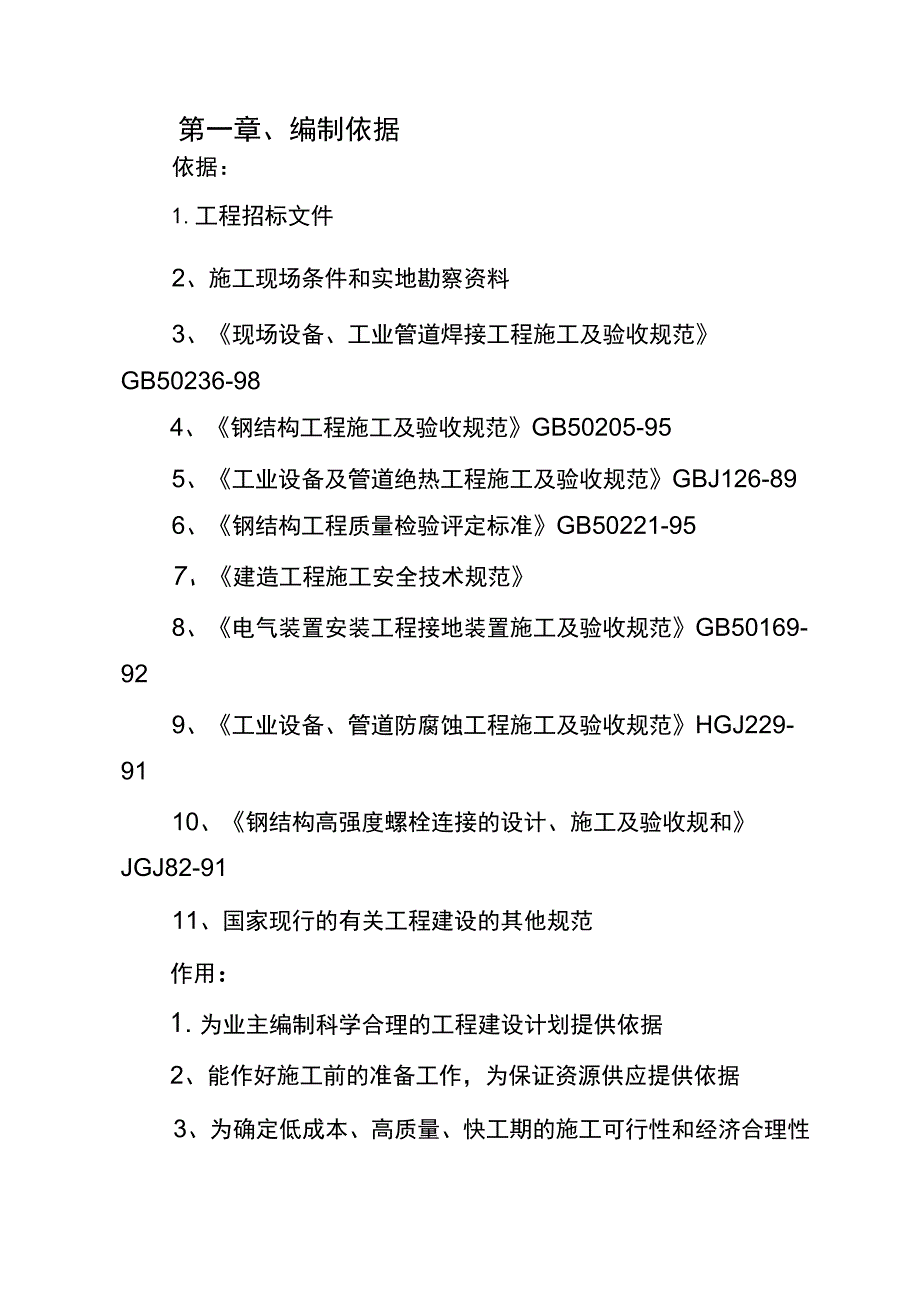

1、第一章、编制依据依据：1.工程招标文件2、施工现场条件和实地勘察资料3、现场设备、工业管道焊接工程施工及验收规范GB50236-984、钢结构工程施工及验收规范GB50205-955、工业设备及管道绝热工程施工及验收规范GBJ126-896、钢结构工程质量检验评定标准GB50221-957、建造工程施工安全技术规范8、电气装置安装工程接地装置施工及验收规范GB50169-929、工业设备、管道防腐蚀工程施工及验收规范HGJ229-9110、钢结构高强度螺栓连接的设计、施工及验收规和JGJ82-9111、国家现行的有关工程建设的其他规范作用：1.为业主编制科学合理的工程建设计划提供依据2、能作好

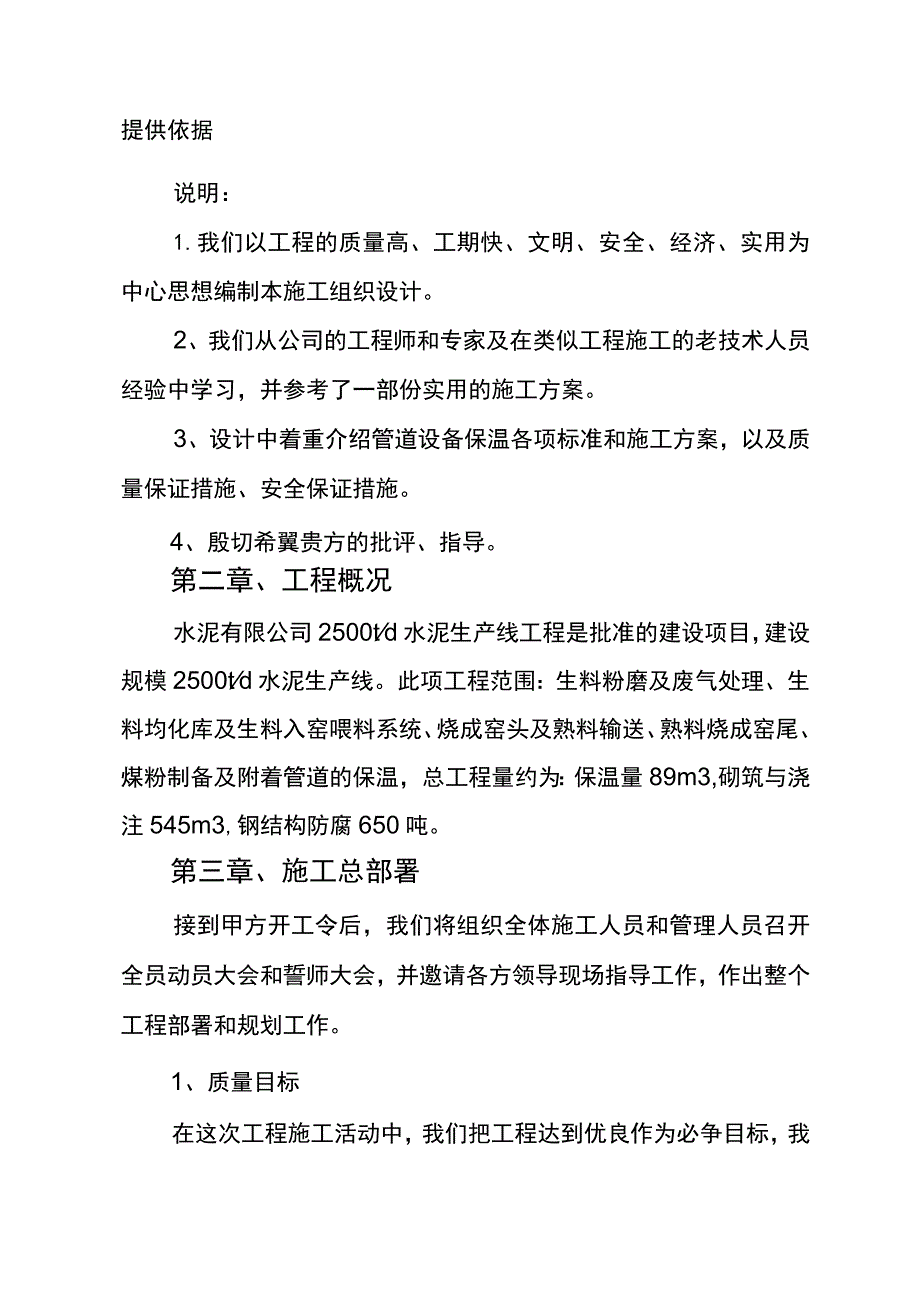

2、施工前的准备工作，为保证资源供应提供依据3、为确定低成本、高质量、快工期的施工可行性和经济合理性提供依据说明：1.我们以工程的质量高、工期快、文明、安全、经济、实用为中心思想编制本施工组织设计。2、我们从公司的工程师和专家及在类似工程施工的老技术人员经验中学习，并参考了一部份实用的施工方案。3、设计中着重介绍管道设备保温各项标准和施工方案，以及质量保证措施、安全保证措施。4、殷切希翼贵方的批评、指导。第二章、工程概况水泥有限公司2500td水泥生产线工程是批准的建设项目，建设规模2500td水泥生产线。此项工程范围：生料粉磨及废气处理、生料均化库及生料入窑喂料系统、烧成窑头及熟料输送、熟料烧成

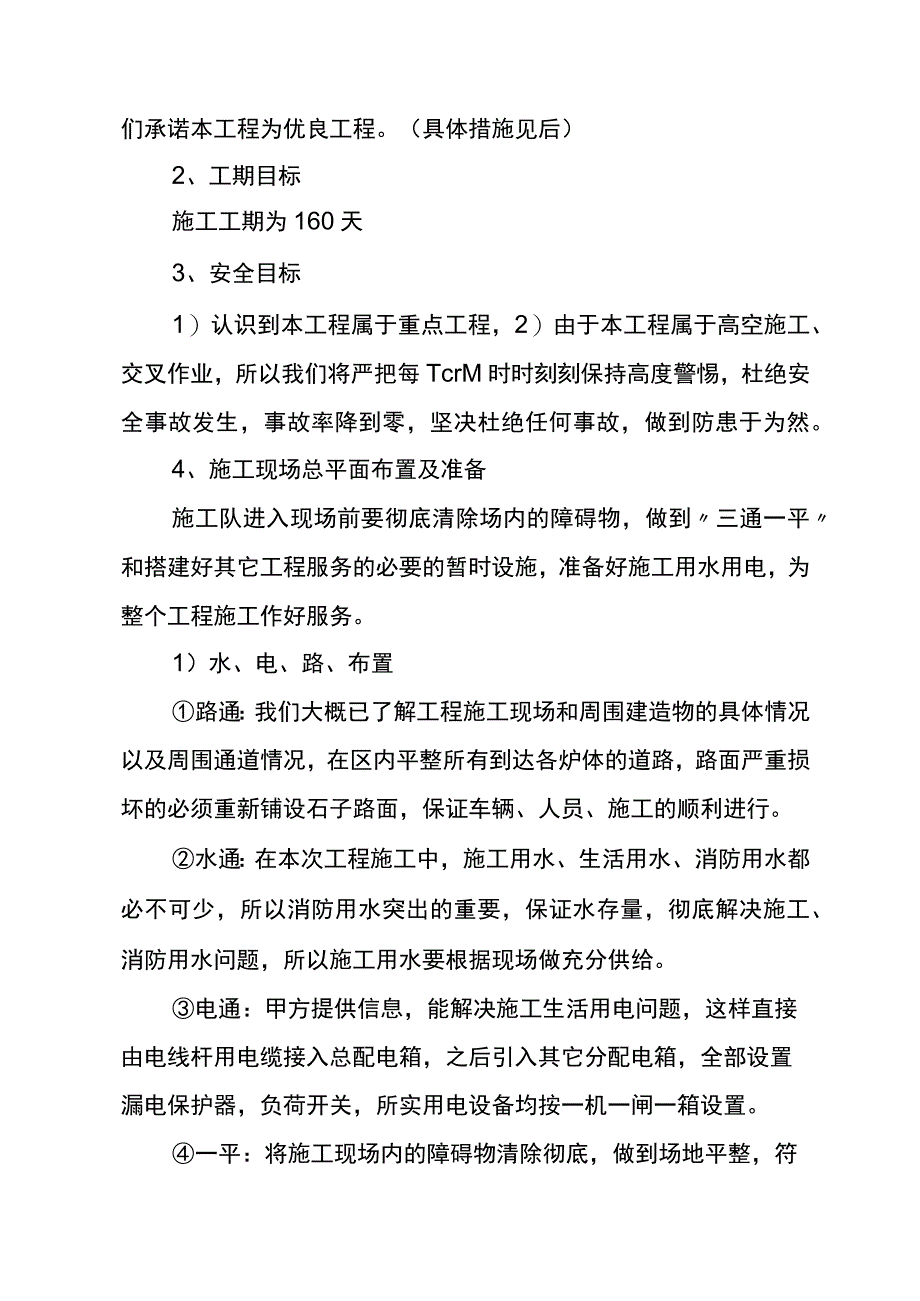

3、窑尾、煤粉制备及附着管道的保温，总工程量约为：保温量89m3,砌筑与浇注545m3,钢结构防腐650吨。第三章、施工总部署接到甲方开工令后，我们将组织全体施工人员和管理人员召开全员动员大会和誓师大会，并邀请各方领导现场指导工作，作出整个工程部署和规划工作。1、质量目标在这次工程施工活动中，我们把工程达到优良作为必争目标，我们承诺本工程为优良工程。（具体措施见后）2、工期目标施工工期为160天3、安全目标1）认识到本工程属于重点工程，2）由于本工程属于高空施工、交叉作业，所以我们将严把每TcrM时时刻刻保持高度警惕，杜绝安全事故发生，事故率降到零，坚决杜绝任何事故，做到防患于为然。4、施工现场总
4、平面布置及准备施工队进入现场前要彻底清除场内的障碍物，做到三通一平和搭建好其它工程服务的必要的暂时设施，准备好施工用水用电，为整个工程施工作好服务。1）水、电、路、布置路通：我们大概已了解工程施工现场和周围建造物的具体情况以及周围通道情况，在区内平整所有到达各炉体的道路，路面严重损坏的必须重新铺设石子路面，保证车辆、人员、施工的顺利进行。水通：在本次工程施工中，施工用水、生活用水、消防用水都必不可少，所以消防用水突出的重要，保证水存量，彻底解决施工、消防用水问题，所以施工用水要根据现场做充分供给。电通：甲方提供信息，能解决施工生活用电问题，这样直接由电线杆用电缆接入总配电箱，之后引入其它分配电
5、箱，全部设置漏电保护器，负荷开关，所实用电设备均按一机一闸一箱设置。一平：将施工现场内的障碍物清除彻底，做到场地平整，符合施工的规范条件。2）现场暂时设施布置鉴于本工程的不集中性，我们将同甲方商议解决项目部办公、生活、仓库等的布置，施工现场平面布置前，向甲方上缴暂时设施计划，选定场地进行平面布置，力求做到便于施工，我们也尽量减少搭建暂时设施，减少场地占用，各种材料实行统一管理，集中入库，也应根据实际情况而实际进行布置。5、施工任务划分及组织安排用一支整套施工队伍，把每支队伍大致分清理工种工作队、施工工作队，其他配合工种工作队，每一个工种列一位负责人，此外如打扫、供料、水、电等零星人员配合,先里
6、后外（如工期需要，可优先施工），各工序做到一次成活，一次成优,坚决杜绝返工重作现象,由本工程项目部管理,建立QC小组，设工程、技术、材料、质检、成本、财务、安全、保安、后勤等。第四章、本工程资源需要量计划及安排1、工程施工人员、技术人员配置，劳动力组合计划对该项目的施工，我公司将委派管理水平较高，人员设备齐全，技术力量雄厚的项目部负责施工，该项目部先后施工过多项电厂锅炉安装工程。该项目施工的泰州春兰集团自备电厂135T循环硫化床炉体、炉膛浇注、旋风筒分离器砌筑、山西河津振兴集团河津电厂#4、#5(210T)循环硫化床炉体、炉膛浇注、旋风筒分离器砌筑、开封电厂670T循环硫化床炉体、炉膛浇注、旋
7、风筒分离器砌筑等、辽宁双辽电厂、晾电子动力公司、北京京西电厂、国家武警总部等工程，在质量、安全、文明施工等方面均以得了显著的成绩。得到有关部门的多次表扬，并获多项荣誉，人员应作好以下准备工作：1 )思想准备：公司将选派优秀的人员组建项目经理部、组织过硬的施工队伍，把现场人员的政治思想工作做起来，人人以确保工程质量达优良为中心思想，以施工图纸、现场技术交底为准，按国家验收标准施工，争创优质安全文明工程。2 )施工技术准备：组织图纸学习及专业技术会审，进行设计交底，对图纸上存在问题及特殊部位的施工方法、施工要求进行答疑。培训施工人员掌握新技术、新工艺，考核合格后方可上岗，保证所有施工人员都能按有关
8、操作规程，规范及有关工艺要求施工。预先编制本工程的隐蔽工程验收试验计划，为确保工程质量创造条件。对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案，经过建设单位及监理部门审定后方可实施。事先准备本工程的各项检查资料，用于工程开工后及时填写备用，确保资料真实，及时归档。该项目工程人员安排如下：（五大员证书见标书后面）为了提高工程的进度，提高效率，保质保量地完成工程，有效的组织流水施工，合理的配置资源，现对该工程进行分项分部工程进行有效的本项目经理部内部份包，交叉施工，加强各工种的交流，提高工程进度。对上述划分的每一部份应与该部份的负责人签定有效合同，奖惩分明，严格按合同办事，每部份应都有
9、1名专业技术人员跟场指导，应采用大量熟练工人。2、主要材料计划表及进场计划和供应渠道本工程主要材料大约需要量，为了确保工程质量及安全，对于该工程的材料，特别是浇注料及异形耐火砖，项目经理部将建立严格的使用方法及进货渠道，首先不论那种材料都将以建造规演口甲方要求为准，其次严格按技术规范和材料配合比进行施工，在材料的进货渠道上，我们将保证材料的质量的前提下服从甲方、监理单位及设计单位的意见，优先使用，由招投双方共同确定生产厂家，确保每项一样材料都经过建设单位和监理单位检查三证，遵守质检站，建委的有关规定，严格执行，各种材料的品牌我们将选取质量等级最高的优先使用，选用国有大企业的优质产品，我们承诺质
10、量第一。第五章、工程施工方案：水泥厂2500Td生产线锅炉炉墙砌筑项目施工方案一、施工机具编置卷扬机3台强制式搅拌机4台木工多用机床1台木工手提电刨1台电焊机3台磴振动器4台（32,2台，25,2台）角向磨光机6台金刚片切割机1台四芯电缆线2000米二芯电缆线1800米手拉翻斗车6辆工具：瓦刀、抹灰刀、小铲、小推车、瓦桶、木锤（锤头）、奶子鲫头、卷尺、线锤、直尺、钢丝刷、切缝刀、弦线、钢筋断线钳、凿子、铁锹、挪移式接线盘、小台秤1台。二、施工前准备2.1 施工前应根据施工要求编制作业指导书。2.2 材料计划编制报甲方定货，并保证所需的材料及时到场（三证齐全）。2.3 甲方及材料供方须对到达现场
11、的所有主材，负责质量验收和送检，并保证提供的每批材料是符合图纸设计技术要求的。2.4 组织有关人员认真细致地看图，熟悉施工图及有关技术资料，并查校设备上相关销钉、托架、锚固件、门孑冰示高,对炉墙设计中发现有有影响施工和运行的质量问题应及时向甲方提出，同建设单位和锅炉创造厂共同研究并及时解决。2.5 施工现场条件现场三通一平，保证符合要求的施工用水现场，施工电源接到炉窑O米层，道路畅通保证运料车能到现场。2.6 落实完善施工工具房、搅拌机、木工房及堆放少量材料的场地。2.7 施工用水必须洁净,要求PH6.5,含氯离子含量50PPMo施工前应对现场用水进行取样分析,符合要求后再施工。2.8 炉窑施
12、工必须水压试验以后，凡对炉窑有影响的临时构件，应全部清除。三、各部位施工说明1.1.1 供方厂家必须来人进行技术指导，施工方按指导方案要求进行施工。1.1.2 砌筑炉墙前把炉窑板框架安架好，对照炉墙护板金属零件图装上托砖横梁、托架砖、固定砖衬拉钩的炉钢管。1.1.3 托架横梁上安装托架时，水平间隔按照图纸要求，但必须水平。1.1.4 砖衬拉钩一头拉在炉钢管光上，一头砌入耐火砖中，该处由两块异形砖组成，砌筑时要注意异形砖中心比炉钢管光中心低5mm,保证牢牢钩住，拉钩水平间距约为464mm,即隔一块标准耐火砖拉一个。1.1.5 耐火砖砖缝宽度为2mmo1.1.6 炉墙中的耐火砖不得使用1/3及不足
13、1/3砖长的断砖，每层大于1/3砖长的断砖的数量，普通不得超过三块砖。1.1.7 耐火砖的破面,缺棱角处不得砌于向火面。1.1.8 砌砖时留岔普通应是台阶形，不允许留有垂直和齿形的接口，多层砌砖不得有内外通缝，砖缝的灰浆必须饱满均匀。1.1.9 砌砖时灰缝必须错开并压缝，上下层不得有垂直通缝。1.1.10 在砌筑砖衬时应随时将砖墙表面上挤出的灰浆消除，不得有积灰或者其它杂物，使墙与管子卡住。1.1.11 伸缩缝只设置在耐火砖层，并按图所示,缝中填塞硅酸铝耐火纤维毡或者按图纸要求，其直径要比缝宽大35mm,伸缩缝不得有灰浆、碎石砖、杂物,也不允许用其它保温材料阻塞。3.2 膨胀节膨胀节必须按施工
14、图设计尺寸施工，在膨胀缝口浇注料施工时，应浇注成内小外大，以防止杂物进入而烧坏密封填料。3.3 点火装置分二层：内层为莫来石弧形砖，外层为漂珠弧形砖。莫来石弧形砖为多种异形砖，具体砌筑按照施工图执行。四、主要材料的技术参数五、甲供主要耐火材料的使用说明及要求5.1 耐磨耐火浇注料5.1.1 耐磨耐火浇注料应按配比搅拌，两袋骨料加一袋粉料，加水5.56.5%为最小配料单位。5.1.2 耐磨浇注料用塑料纺织袋包装，应放置于干燥通风良好的车房内，避免强光直接照射或者过高的地方。5.1.3 材料库存有效期为六个月。5.1.4 设备5.1.4.1 材料采用强制式搅拌机5.1.4.2 浇注施工采用高频振动
