1、第十章2电势差问题?如果我们要从6楼走到8楼,影响我们做功多少的因素是这两层楼的高度差而不是楼的高度。某个电荷在确定的电场中由A点移动到B点,影响静电力做功多少的因素可能是A点或B点的电势值呢?还是A、B两点之间电势的差值呢?ABE电势差选择不同的位置作为零电势点,电场中某点电势的数值也会改变,但电场中某两点之间电势的差值却保持不变。在电场中,两点之间电势的差值叫作电势差SleciriCPolenIiaIdifferenCe),电势差也叫作电压(voltage)o设电场中A点的电势为B点的电势为,则它们之间的电势差可以表示为UAB=9A-9B也可以表示为UBA=B-x显然UAB=一UBA电势差

2、可以是正值,也可以是负值。例如,当A点电势比B点电势高时,UAB为正值,UBA则为负值。电荷q在电场中从A点移动到B点时,静电力做的功WAB等于电荷在A、B两点的电势能之差。由此可以导出静电力做的功与电势差的关系WAB=EPA-FpBVVAB=q-qB=q(9aB)=即因此,知道了电场中两点的电势差,就可以很方便地计算在这两点之间移动电荷时静电力做的功,而不必考虑静电力和电荷移动的路径。正是因为这个缘故,在物理学中,电势的差值往往比电势更重要。例题在匀强电场中把电荷量为2.0l09C的点电荷从A点移动到B点,静电力做的功为1.6107Jo再把这个电荷从B点移动到C点,静电力做的功为-4.0l0

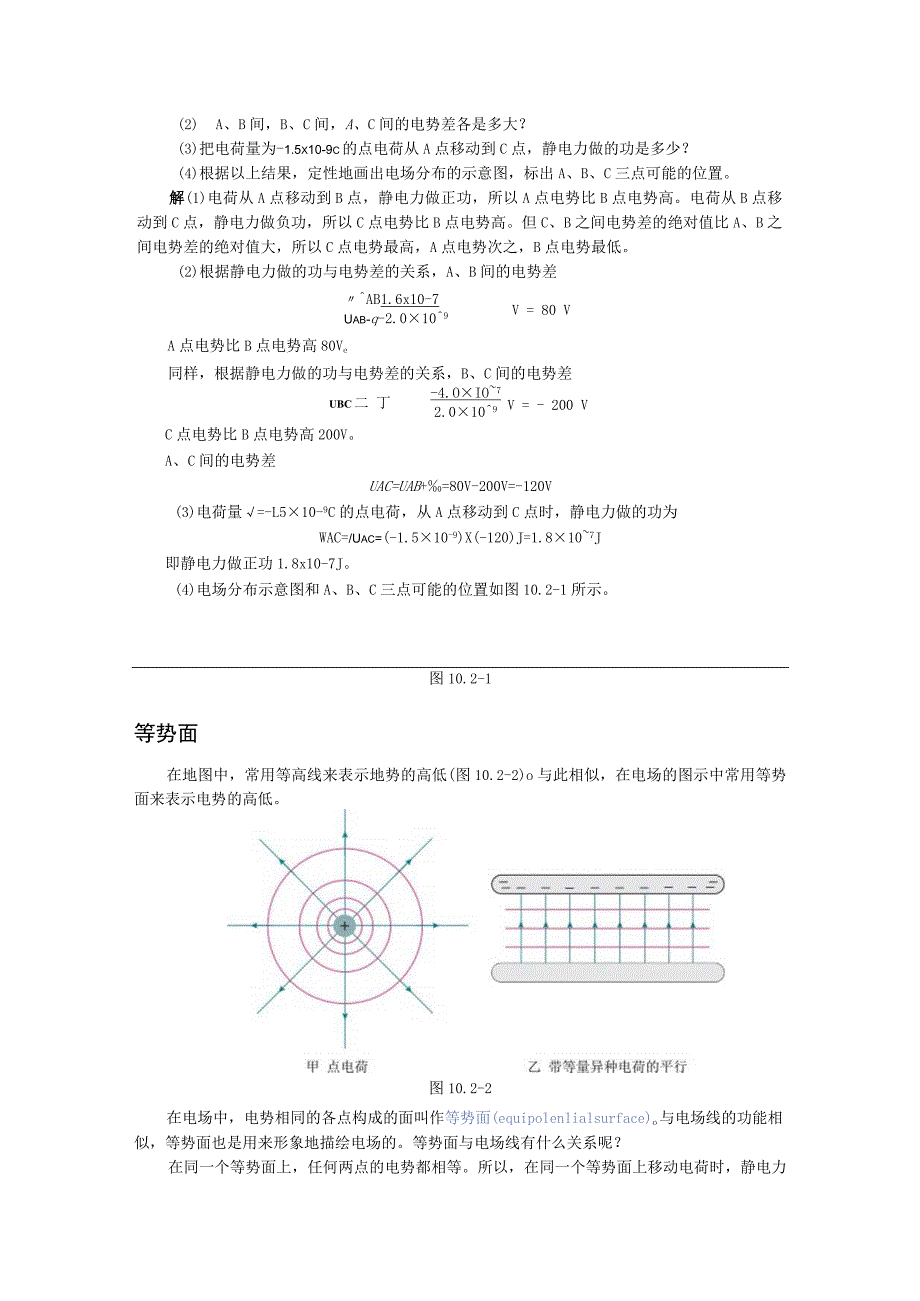

3、-7Jo(1) A、B、C三点中,哪点电势最高?哪点电势最低?(2) A、B间,B、C间,A、C间的电势差各是多大?(3)把电荷量为-1.5x10-9c的点电荷从A点移动到C点,静电力做的功是多少?(4)根据以上结果,定性地画出电场分布的示意图,标出A、B、C三点可能的位置。解(1)电荷从A点移动到B点,静电力做正功,所以A点电势比B点电势高。电荷从B点移动到C点,静电力做负功,所以C点电势比B点电势高。但C、B之间电势差的绝对值比A、B之间电势差的绝对值大,所以C点电势最高,A点电势次之,B点电势最低。(2)根据静电力做的功与电势差的关系,A、B间的电势差V = 80 VAB1.6x10-7

4、Uab-q-2.0109A点电势比B点电势高80Ve同样,根据静电力做的功与电势差的关系,B、C间的电势差UBC二 丁-4.OIO72.0109V = - 200 VC点电势比B点电势高200V。A、C间的电势差UAC=UAB+=80V-200V=-120V(3)电荷量=-L510-9C的点电荷,从A点移动到C点时,静电力做的功为WAC=/Uac=(-1.510-9)X(-120)J=1.8107J即静电力做正功1.8x10-7J。(4)电场分布示意图和A、B、C三点可能的位置如图10.2-1所示。图10.2-1等势面在地图中,常用等高线来表示地势的高低(图10.2-2)o与此相似,在电场的图

5、示中常用等势面来表示电势的高低。图10.2-2在电场中,电势相同的各点构成的面叫作等势面(equipolenlialsurface)o与电场线的功能相似,等势面也是用来形象地描绘电场的。等势面与电场线有什么关系呢?在同一个等势面上,任何两点的电势都相等。所以,在同一个等势面上移动电荷时,静电力不做功。由此可知,等势面一定跟电场线垂直,即跟电场强度的方向垂直。这是因为,假如不垂直,电场强度就有一个沿着等势面的分量,在等势面上移动电荷时静电力就要做功,这与这个面是等势面矛盾。前面已经说过,沿着电场线的方向,电势越来越低。所以,概括起来就是:电场线跟等势面垂直,并且由电势高的等势面指向电势低的等势面

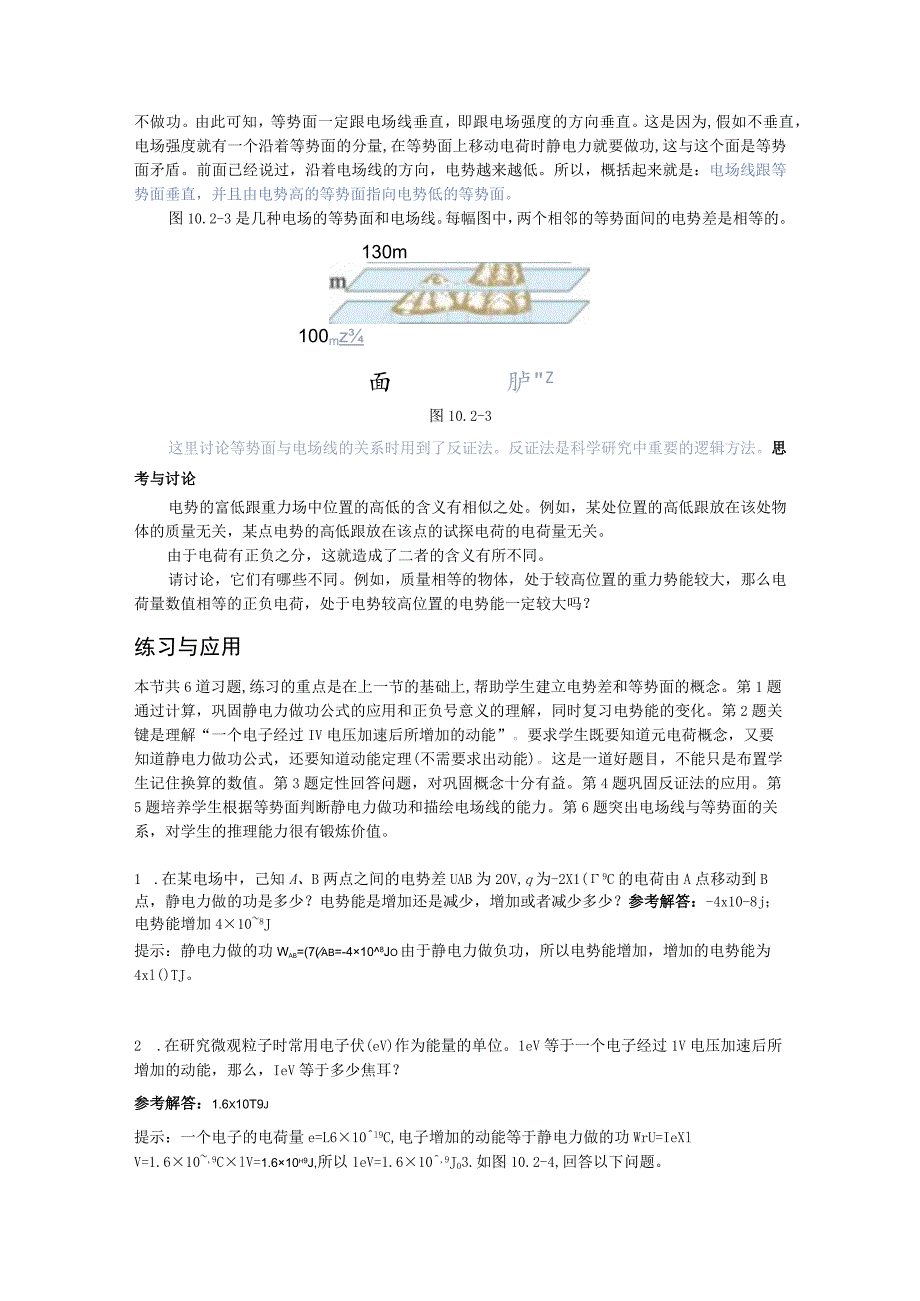

6、。图10.2-3是几种电场的等势面和电场线。每幅图中,两个相邻的等势面间的电势差是相等的。130m100mz面胪Z图10.2-3这里讨论等势面与电场线的关系时用到了反证法。反证法是科学研究中重要的逻辑方法。思考与讨论电势的富低跟重力场中位置的高低的含义有相似之处。例如,某处位置的高低跟放在该处物体的质量无关,某点电势的高低跟放在该点的试探电荷的电荷量无关。由于电荷有正负之分,这就造成了二者的含义有所不同。请讨论,它们有哪些不同。例如,质量相等的物体,处于较高位置的重力势能较大,那么电荷量数值相等的正负电荷,处于电势较高位置的电势能一定较大吗?练习与应用本节共6道习题,练习的重点是在上一节的基础

7、上,帮助学生建立电势差和等势面的概念。第1题通过计算,巩固静电力做功公式的应用和正负号意义的理解,同时复习电势能的变化。第2题关键是理解“一个电子经过IV电压加速后所增加的动能”。要求学生既要知道元电荷概念,又要知道静电力做功公式,还要知道动能定理(不需要求出动能)。这是一道好题目,不能只是布置学生记住换算的数值。第3题定性回答问题,对巩固概念十分有益。第4题巩固反证法的应用。第5题培养学生根据等势面判断静电力做功和描绘电场线的能力。第6题突出电场线与等势面的关系,对学生的推理能力很有锻炼价值。1 .在某电场中,己知A、B两点之间的电势差UAB为20V,q为-2X1(9C的电荷由A点移动到B点

8、,静电力做的功是多少?电势能是增加还是减少,增加或者减少多少?参考解答:-4x10-8j;电势能增加4108J提示:静电力做的功Wab=(7(ab=-4108Jo由于静电力做负功,所以电势能增加,增加的电势能为4xl()TJ。2 .在研究微观粒子时常用电子伏(eV)作为能量的单位。1eV等于一个电子经过1V电压加速后所增加的动能,那么,IeV等于多少焦耳?参考解答:1.6x10T9j提示:一个电子的电荷量e=L610l9C,电子增加的动能等于静电力做的功WrU=IeXlV=1.610,9ClV=1.610h9J,所以1eV=1.610,9J03.如图10.2-4,回答以下问题。图10.2-4(

9、1)A,B哪点的电势比较高?负电荷在哪点的电势能比较大?(2)负电荷由B点移动到A点时,静电力做正功还是负功?(3)A、B两点的电势差UAB是正的还是负的?UBA呢?参考解答:(I)B点电势比较高,负电荷在A点电势能比较大;(2)静电力做负功;(3)UAB是负的,UBA是正的。提示:因为电场线总是由电势高的等势面指向电势低的等势面,所以由教科书图10.2-4可知:(I)B点的电势高于A点的电势。把负电荷由A点移到B点静电力做正功,电势能减少,负电荷在A点的电势能较大。(2)负电荷由B点移动到A点时,静电力做负功。3 3)UAB=Qa-Wb0。4 .电场中两个电势不同的等势面能不能相交?说明理由

10、。参考解答:假设两个电势不同的等势面相交。因为空间任一点的电势只能有唯一的值,所以相交处的电势就一定相等,这两个等势面的值就不能不同,这与题设条件矛盾。所以,电场中两个电势不同的等势面不能相交。5 .某电场的等势面如图10.2-5所示,试画出电场线的大致分布。若单位正电荷沿任一路径从A点移到B点,静电力所做的功是多少?说明理由。正电荷从A点移到C点,跟从B点移到C点,静电力所做的功是否相等?说明理由。图10.2-5参考解答:电场线的大致分布如图所示。因为WA=SB=IOV,SC=6V,取-(IO-6)J=4JWBC=qB-qc-q(b-=1(10-6)J=4J可见,静电力所做的功Wac=Wbco6 .如图10.2-6,在与纸面平行的匀强电场中有A、B、C三个点,其电势分别为6V、2V和2V。试画出经过A点的一条电场线。参考解答:如图所示。提示:由于B=c=2V,所以B、C连线即为等势面。根据电场线与等势面垂直,过A点作BC的垂线,再依据电场线的方向由电势高指向电势低的方向,便可最终确定过A点的电场线的位置及方向。
