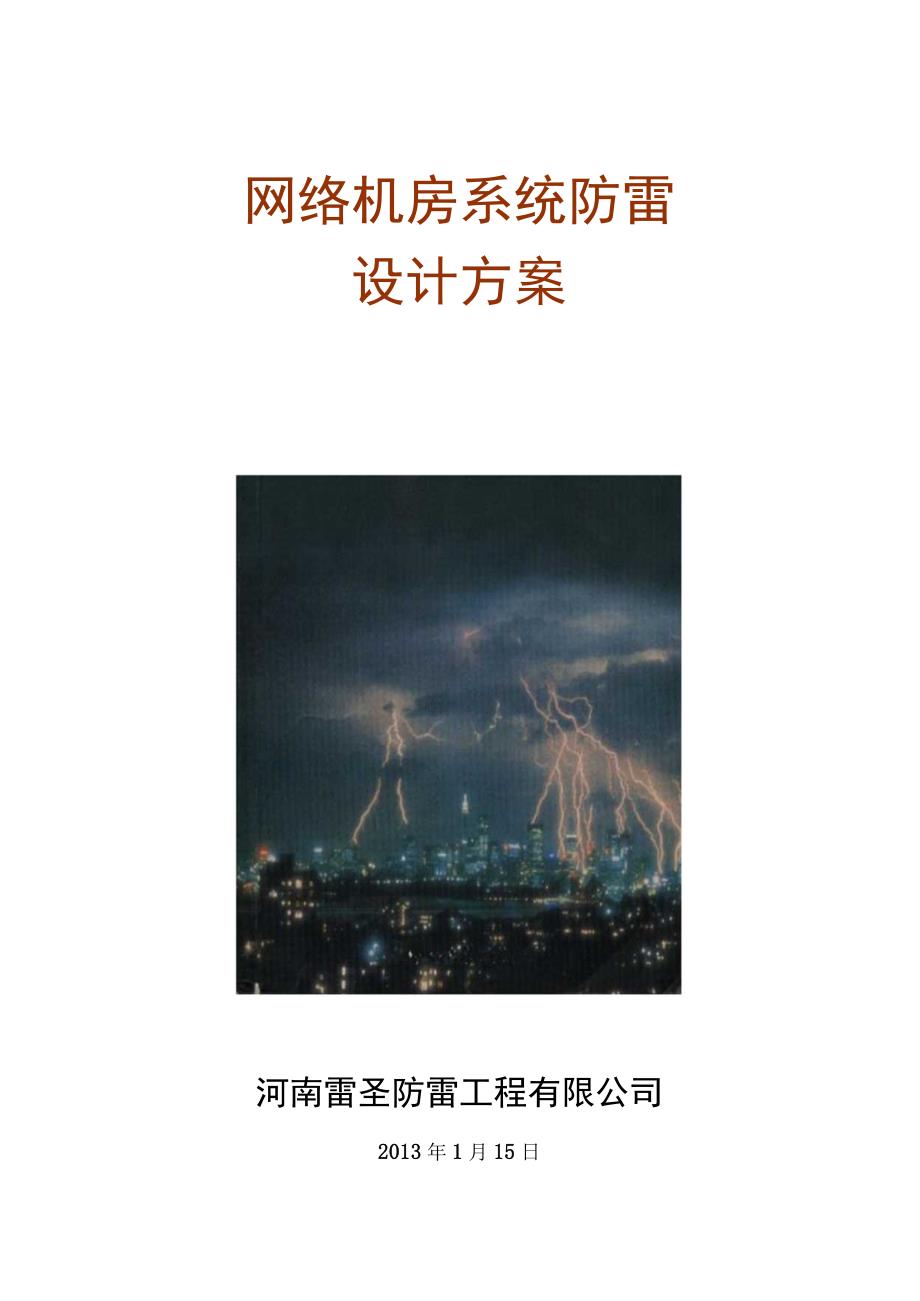

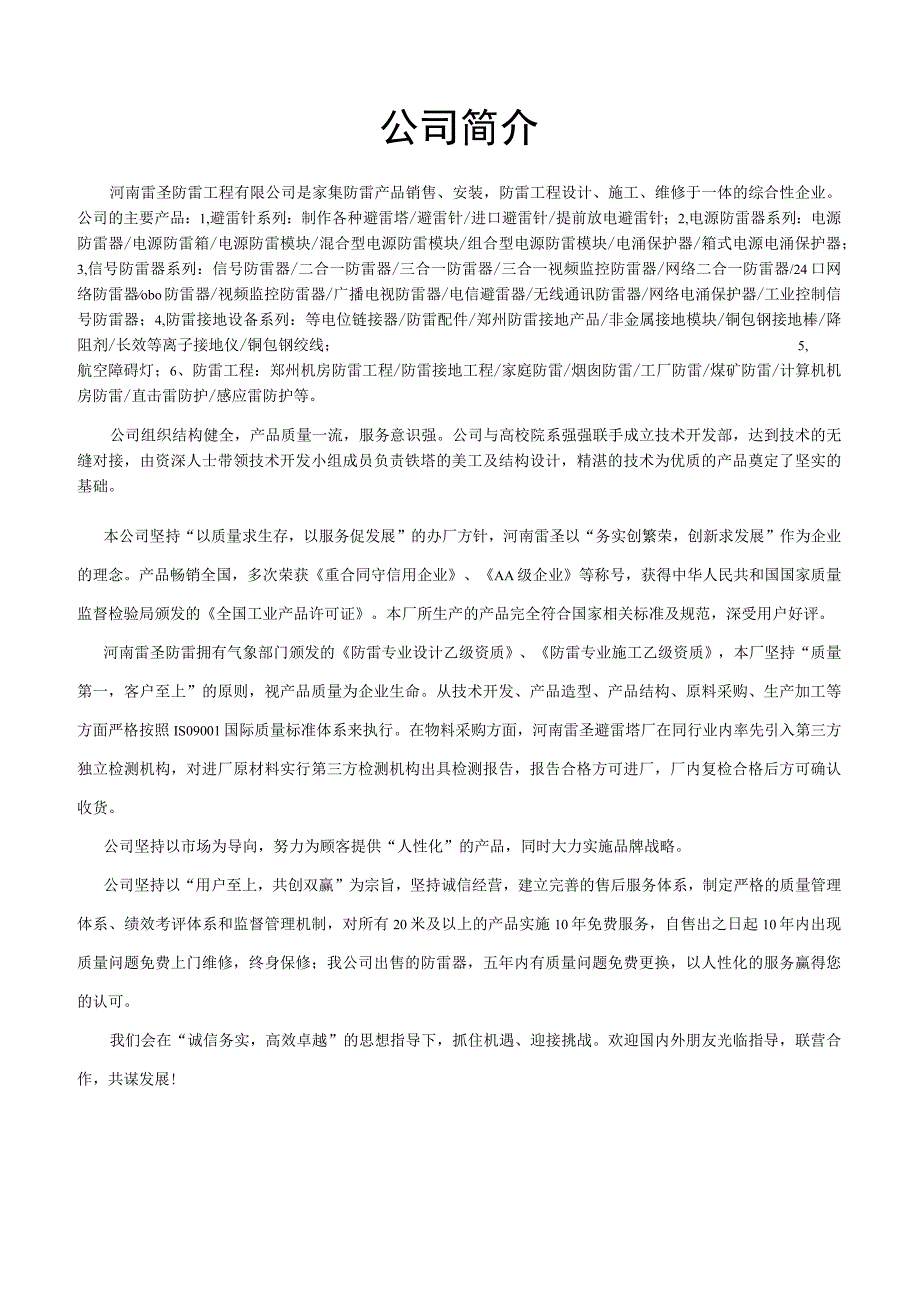

1、网络机房系统防雷设计方案河南雷圣防雷工程有限公司2013年1月15日公司简介河南雷圣防雷工程有限公司是家集防雷产品销售、安装，防雷工程设计、施工、维修于一体的综合性企业。公司的主要产品：1,避雷针系列：制作各种避雷塔/避雷针/进口避雷针/提前放电避雷针；2,电源防雷器系列：电源防雷器/电源防雷箱/电源防雷模块/混合型电源防雷模块/组合型电源防雷模块/电涌保护器/箱式电源电涌保护器；3,信号防雷器系列：信号防雷器/二合一防雷器/三合一防雷器/三合一视频监控防雷器/网络二合一防雷器/24口网络防雷器obo防雷器/视频监控防雷器/广播电视防雷器/电信避雷器/无线通讯防雷器/网络电涌保护器/工业控制信
2、号防雷器；4,防雷接地设备系列：等电位链接器/防雷配件/郑州防雷接地产品/非金属接地模块/铜包钢接地棒/降阻剂/长效等离子接地仪/铜包钢绞线；5,航空障碍灯；6、防雷工程：郑州机房防雷工程/防雷接地工程/家庭防雷/烟囱防雷/工厂防雷/煤矿防雷/计算机机房防雷/直击雷防护/感应雷防护等。公司组织结构健全，产品质量一流，服务意识强。公司与高校院系强强联手成立技术开发部，达到技术的无缝对接，由资深人士带领技术开发小组成员负责铁塔的美工及结构设计，精湛的技术为优质的产品奠定了坚实的基础。本公司坚持“以质量求生存，以服务促发展”的办厂方针，河南雷圣以“务实创繁荣，创新求发展”作为企业的理念。产品畅销全国
3、，多次荣获重合同守信用企业、AA级企业等称号，获得中华人民共和国国家质量监督检验局颁发的全国工业产品许可证。本厂所生产的产品完全符合国家相关标准及规范，深受用户好评。河南雷圣防雷拥有气象部门颁发的防雷专业设计乙级资质、防雷专业施工乙级资质，本厂坚持“质量第一，客户至上”的原则，视产品质量为企业生命。从技术开发、产品造型、产品结构、原料采购、生产加工等方面严格按照IS09001国际质量标准体系来执行。在物料采购方面，河南雷圣避雷塔厂在同行业内率先引入第三方独立检测机构，对进厂原材料实行第三方检测机构出具检测报告，报告合格方可进厂，厂内复检合格后方可确认收货。公司坚持以市场为导向，努力为顾客提供“

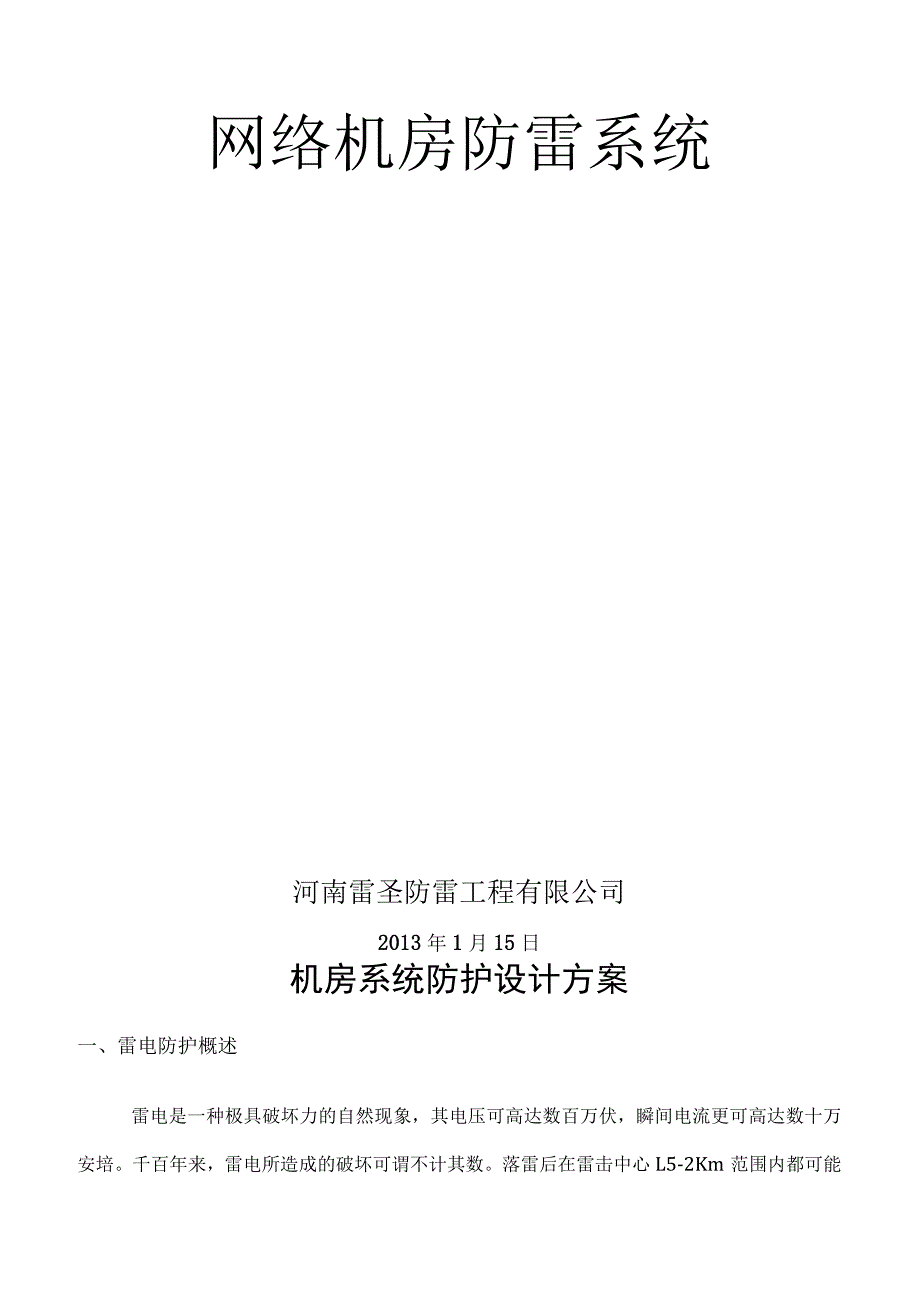

4、人性化”的产品，同时大力实施品牌战略。公司坚持以“用户至上，共创双赢”为宗旨，坚持诚信经营，建立完善的售后服务体系，制定严格的质量管理体系、绩效考评体系和监督管理机制，对所有20米及以上的产品实施10年免费服务，自售出之日起10年内出现质量问题免费上门维修，终身保修；我公司出售的防雷器，五年内有质量问题免费更换，以人性化的服务赢得您的认可。我们会在“诚信务实，高效卓越”的思想指导下，抓住机遇、迎接挑战。欢迎国内外朋友光临指导，联营合作，共谋发展!网络机房防雷系统河南雷圣防雷工程有限公司2013年1月15日机房系统防护设计方案一、雷电防护概述雷电是一种极具破坏力的自然现象，其电压可高达数百万伏，
5、瞬间电流更可高达数十万安培。千百年来，雷电所造成的破坏可谓不计其数。落雷后在雷击中心L5-2Km范围内都可能产生危险过电压损害线路上的设备。雷电灾害如同暴雨、飓风一样都属于气象（自然）灾害，它与水、旱、刑事犯罪、交通事故统称为影响社会安全和经济发展的六大灾害。雷电产生于雷暴，而雷暴往往伴随强对流天气而形成，是由大气环流和当地气象因素决定的。雷暴是积雨云中云与云之间或云与地之间产生的放电现象，并伴有火花放电，强大电流通过时，又使空气迅速膨胀产生巨大的响声，即雷电。闪电有枝状、片状、带状、球状，其中枝状最为常见。雷暴的能量是由太阳辐射能转化的大气不稳定能所供给的。每年进入春季,太阳辐射增强，大气中
6、的不稳定能增加，因雷暴始发于春季，盛夏，太阳辐射强烈，大气不稳定能储存多，雷暴频繁。秋冬以后，太阳辐射减弱，因而雷暴逐渐减少。但由于全球气候变化和大气污染等原因，现在冬季也经常出现雷击现象。据悉，每个闪电的强度可以高达100万伏，一个中等强度雷暴的功率约有10万千伏安，相当于一座小型核电站的输出功率。近年来，随着大量的数据设备和精密仪器应用的范围日益广泛，雷电损害造成的事故有逐年上升的趋势。由于通讯计算机网络精密设备内部结构的高度集中化，使设备耐受过电压、过电流的能力下降，更易遭受雷电破坏。轻者可造成计算机终端和通信设备的接口损坏，使通信中断，大量信息丢失或无法传输；重者使网络主机损坏，导致网
7、络瘫痪，工作无法进行。计算机网络系统易遭受雷击损坏的设备有：MODEM（调制解调器）、ROUTER（路由器）SWITCH（交换机）、HUB、服务器、通信卡、UPS、计算机电源及主板。例如：电力、银行是近年时常遭受雷击的地方，原因是采用微机联网，由于微电子产品，普遍绝缘强度低，过电压耐受力差，一旦遭受雷击，轻则程序混乱，重则将微机损坏，与微机一样，通讯也是近年雷击袭击的新目标，其原因一是电话数量增多，二是通讯设备先进之后承受力随之减弱，过去使用的元件，耐受能量为一个焦耳左右，而进的元件只是过去元件耐受能力千万分之一。二、防雷体系概况由接闪器、避雷器件、均压等电位体、接地装置等构成的工程网络称为综
8、合防雷工程系统。技术先进是安全的有效保证，在保证安全的前提下对设计提出了更加严格的要求。一个完善的防雷体系应包括三方面内容：1、 外部防雷，即由外部防雷装置（接闪器、引下线和接地装置）承接50%以上的雷电流泄入大地；2、 内部防雷，即采用等电位连结、屏蔽、防闪络技术和装置阻塞雷电波沿金属导线和空间电磁场入侵的途径；3、 电涌保护，利用某些元件的非线性特性，组成电涌保护器（SPD）并将其连结在配电和信号线路中，将累计产生的过电压和过电流通过SPD泄入大地。雷电过电压对大搂内部电子设备的损害主要有以下途径网络数据线路在远端遭受直接或感应雷击，沿网络线路进入设备。 有线通讯线路在远端遭受直接或感应雷
9、击，沿通讯线路进入设备O 建筑物内部的各种线路，感应雷击电磁脉冲辐射，进入设备。 电源供电线路在远端遭受直接或感应雷击，沿供电线路进入设备O 地电压过高，反击进入设备。 天线遭受直接雷击或接收感应雷击。 避雷针引下线，在避雷针接闪泄放雷电流时，产生的LEMP电磁脉冲辐射。 临近建筑物或附近地面、树木等遭受雷击，同时带来LEMP和附近地面的跨步电压（地电压反击）。 95%的闪电发生在云对云之间，可以产生几百千安培的电流和极强的LEMP。三.对以上途径入侵的雷电压及过电流进行防护手段（I）大楼通过建筑物主钢筋，上端与接闪器，下端与地网连接，中间与各层均压网或环形均压带连接，对进入建筑物的各种金属管
10、线实施均压等电位连接，具有特殊要求的各种不同地线进行等电位处理。应符合下列要求：安装的避避t或避雷线（网）应使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器保护范围内。 所有避雷针应采用避雷带互相连接。信息系统电源系统直击音或邻近音击：击在外部防音系统,如保护框架（皿装置上.）电续上等。远处击：击在远处架空给送线看云之间的放电通过 架空线续引起感应春在野外.雷电击中通信凌通电源在接纳电ISRa上引起电压降. O闭合环路第店产生过电压 建筑物应装设均压环。 防直击雷的接地装置应围绕建筑物敷设成环型接地体，每根引下线的冲击接地电阻不应大于4欧姆。（2）对计算机通信网络系统在建筑物楼内的布
11、线和接地方式有如下要求：通信电缆以及地线的布放应尽量集中在建筑物的中部。通信电缆线槽以及地线线槽的布放应尽量避免紧靠建筑物立柱或横粱并沿建筑物立柱或横梁布线较长的距离，通信电缆线槽以及地线线槽的设计应尽可能位于距离建筑物立柱或横梁较远的位置。（3）根据雷电保护区的划分要求，建筑物大楼外部是直接雷的区域，在这个区域内的设备最容易遭受损害，危险性量高，足暴露区，为O区；建筑物内部及计算机房所处的位置为非暴露区，可将其分为1区、2区，越往内部，危险程度越低，雷电过电压对内部电子设备的损害主要是沿线路引入。保护区的界面通过外部的防雷系统、建筑物的钢筋混凝土及金属外壳等构成的屏敝层而形成。电气通道以及金
12、属管则通过这些界面，穿过各级雷电保护区的金属构件必须在每一穿过点做等电位连接。进入建筑物大搂的电源线和通讯线应在XCCUPS、IlLX区交界处，以及终端设备的前端根据IEC1312雷电电磁脉冲防护标准，安装上电源类SPD,以及通讯网络类SPDO（SPD瞬态过电压保护器），SPD是用以防护电子设备遭受雷电闪击及其它干扰造成的传导电涌过电压的有效手段。四.有处部防雷措施设备的安全更重要内部放防感应雷措施我们知道外部防雷措施中避雷设施的引下线在避雷设施接闪以后，会有很大的瞬变电流通过，也就是说在周围会产生很大的瞬变电磁场（LEMP）。因此，安装了外部避雷措施不能代替内部防雷措施。再者，我们都知道，避
13、雷针的工作原理是引雷，所以在概率上来说，安装了避雷针以后，建筑物的避雷系统遭受雷击的可能性会增大，也就是说LEMP发生的几率会变大和产生点的距离会缩短（引下线处），所以安装了外部避雷措施的含有电脑网络等系统的大楼更加需要内部防雷措施电源系统内部保护为尽量降低侵入电源的的过压，可如图一样在电力线上分区加装避雷器,通过多级避雷措施后可将侵入设备的残压限制到一个合理的水平。进行三级防雷是因为能量需要逐级泄放和传输线路会感应LEMP（雷击电磁脉冲辐射）第一级防雷的目的：防止直接的传导雷进入LPZ1区，将上万至数十万付的浪涌电压限制到2500-3000伏第二级防雷的目的：进一步将通过第一级防雷器的残余浪
14、涌电压或限制至I1500-2000伏，对LPZl-LPZ2实施等电位连接。第三级防雷的目的：最终保护设备的手段，将残余浪涌电压的值降低到100o伏以内，使浪涌的能量不致损坏设备。主营产品或服务：郑州防雷接地产品,郑州机房防雷工程，郑州防雷公司，河南防雷公司，河南防雷器，避雷针，电源防雷器，信号防雷器，德国OBO防雷器,二合一网络防雷器，三合一视频防雷器，24口网络防雷器，16路视频防雷器防雷工程，机房防雷工程，防雷接地，防雷系统，铜包钢接地材料，扁钢，铜绞线,降阻剂，防雷插座，防雷资质，防雷方案等（1）电源部分防护:雷电侵害主要是通过线路侵入。高压部分电力局有专用高压避雷装置，电力传输线把对地
15、的电力限制到小于6000伏（IEC62.41）,而线对线则无法控制。所以，对380V低压线路应进行过电压保护，按国家规范应分三部分：建议在高压变压器后端到楼宇总配电桂间的电缆内芯线两端应对应加避雷器，作一级保护；在大楼配电盘到楼层配电箱间电缆内芯线两端应对地加装避雷器，作二级保护；在所有重要的、精密的设备服务器、交换机、以及UPS的前端应对地加装避雷器，作为三级保护。目的是用分流（限幅）技术即采用高吸收能量的分流设备（避雷器）将雷电过电压（脉冲）能量分流泄入大地，达到保护目的，所以，分流（限幅）技术中采用防护器的品质、性能的好坏是直接关系网络防护的关键，因此，做好合格优良的安装至关重要。（2）信号部分保护：对于信息系统，应分为粗保护和精细保护。粗保护量级根据所属保护区的级别确定，精细保护要根据电子设备的敏感度来进行确定。其主要考虑的如：卫星接收系统、电话系统、网络专线系统等。建议在所有信息系统进入楼宇的电缆内芯线端，应对地加装避雷器，电缆中的空线对应接地，并做好屏蔽接地：其中应注意系统设备的在线电压、传输速率、按口类型等，以确保系统正常的工作。（3）接地处理在计算机机房的建设中，一定要求有一个良好的接地系统，因所有防雷系统都需要通过接地系统把雷电流泄入大地，从而保护设备和人身安全。如果机房接地系统做得不好，不但会引起设备故障，烧坏元器件，严重的还将危害工作人员的生命安全。
